金属催化作用理论
- 格式：ppt
- 大小：6.64 MB
- 文档页数：156
下载文档原格式
合集下载
工业催化3.3 金属及合金催化剂及其催化作用
子、分子向大块物质转变的过渡态，或者是凝聚态物质的初始状态。
团簇在化学特征上表现出随团簇的原子或分子个 数n的增大而产生的奇偶振荡性（even－odd oscillation）和幻数（magic number）特征。金属原子 簇在不同n值时反应速率常数的差别可达103 。化学反 应性、平衡常数等也出现了奇偶振荡性特征。
2.金属和载体的相互作用
金属和载体的相互作用有三种类型：
① 金属颗粒和载体的接触位置在界面部位处，分 散的金属可保持阳离子性质。
② 分散的金属原子溶于氧化物载体晶格中或与载 体生成混合氧化物，其中CeO2 、MoO2、WO3或其混 合物对金属分散相的改进效果最佳。
③ 金属颗粒表面被来自载体氧化物涂饰。
一. 金属表面的化学键
研究金属表面化学键的理论有：
能带理论 价键理论 配位场理论
1.能带理论
s 轨道、d 轨道组合成 s 带、d 带。 s 轨道相互作用强， s 带较宽，一般有（6~7）~20 ev ； d 带较窄，约为（3~4）ev. 即s 带能级密度比 d 带能级密度小，具体表现如下：
V(E)
对C-H，H-H，H-O键的断裂反应，只需要较小的能量，因此 可在少数一两个原子组成的活性中心上或在弱吸附中心上进行反应。 它们对催化剂表面的微细结构如晶粒大小，原子在表面上所处的部 位，以及活性中心原子组合等皆不敏感。
对C-C，N-N，C-O键的断裂或生成的反应，需提供较大量的能 量，反应是在强吸附中心上进行的。这些中心或是多个原子组成的 集团，或是表面上的扭曲，折皱处的原子，因而反应对催化剂表面 上的微细结构十分敏感。
3.3金属催化剂及其催化作用
金属催化剂是重要的工业催化剂。
金属的催化作用
金属催化作用---化学吸附
团簇在化学特征上表现出随团簇的原子或分子个 数n的增大而产生的奇偶振荡性（even－odd oscillation）和幻数（magic number）特征。金属原子 簇在不同n值时反应速率常数的差别可达103 。化学反 应性、平衡常数等也出现了奇偶振荡性特征。
2.金属和载体的相互作用
金属和载体的相互作用有三种类型：
① 金属颗粒和载体的接触位置在界面部位处，分 散的金属可保持阳离子性质。
② 分散的金属原子溶于氧化物载体晶格中或与载 体生成混合氧化物，其中CeO2 、MoO2、WO3或其混 合物对金属分散相的改进效果最佳。
③ 金属颗粒表面被来自载体氧化物涂饰。
一. 金属表面的化学键
研究金属表面化学键的理论有：
能带理论 价键理论 配位场理论
1.能带理论
s 轨道、d 轨道组合成 s 带、d 带。 s 轨道相互作用强， s 带较宽，一般有（6~7）~20 ev ； d 带较窄，约为（3~4）ev. 即s 带能级密度比 d 带能级密度小，具体表现如下：
V(E)
对C-H，H-H，H-O键的断裂反应，只需要较小的能量，因此 可在少数一两个原子组成的活性中心上或在弱吸附中心上进行反应。 它们对催化剂表面的微细结构如晶粒大小，原子在表面上所处的部 位，以及活性中心原子组合等皆不敏感。
对C-C，N-N，C-O键的断裂或生成的反应，需提供较大量的能 量，反应是在强吸附中心上进行的。这些中心或是多个原子组成的 集团，或是表面上的扭曲，折皱处的原子，因而反应对催化剂表面 上的微细结构十分敏感。
3.3金属催化剂及其催化作用
金属催化剂是重要的工业催化剂。
金属的催化作用
金属催化作用---化学吸附
化学反应中常见催化剂的机理解析
化学反应中常见催化剂的机理解析催化剂是化学反应过程中广泛应用的一种化学物质，可以加速反应速率、提高反应转化率，并且可以控制反应条件和方向。
在化学工业中，催化剂被广泛应用于化学合成、能源转化和废气处理等领域。
本文将从机理的角度，对常见催化剂的作用过程进行解析。
一、金属催化剂金属催化剂是指以金属为基础元素的催化剂，包括铂、钯、铑、钌、铜等。
金属催化剂能够通过吸附、氧化、还原等方式，控制反应的中间体状态，并调控反应的速率和方向。
其机理主要有以下几种：（一）吸附作用金属催化剂能够通过表面吸附反应物，降低反应物之间的空间隔离度，增加接触概率，提高反应速率。
同时，金属催化剂还能够在反应物分子表面吸附中间体，促进反应的进一步转化。
（二）活性位点作用金属催化剂具有多种表面结构和组成，其中某些位置的催化活性较强，这些位置称为活性位点。
反应物能够在这些活性位点上进行化学吸附、活化和转化，从而增加反应速率和选择性。
例如铂催化剂的CO氧化反应中，Pt表面的不对称位点和边缘位点对反应的速率和选择性有重要影响。
（三）表面氧化还原作用金属催化剂的表面往往含有大量活性氧化物，例如PtO、PdO、CuO等，这些氧化物可以与反应物发生氧化还原反应，加速反应的进行。
在氧化还原反应中，金属原子的价态发生变化，同时也会影响表面吸附反应物的能力。
二、非金属催化剂非金属催化剂是指不含金属离子的催化剂，包括氧化物、硫酸盐、碱金属等。
这些催化剂的机理主要包括以下几种：（一）酸碱中心作用非金属催化剂中，酸碱中心是其催化活性的关键。
酸性催化剂中，酸中心可以通过提供H+，使反应物中的OH-离子被去掉，生成反应的中间体，从而提高反应速率和选择性；碱性催化剂中，碱中心可以接收质子，生成缩合物和中间体，从而促进反应的进行。
（二）表面羟基作用非金属催化剂的表面经常出现羟基（—OH），这些羟基可以与反应物相互作用，形成缩合物和中间体。
同时，羟基还能够促进反应物之间的互相作用，并加速反应的进行。
金属催化剂及其催化作用
金属催化剂及其催化作用引言催化是一种重要的化学过程，它可以通过降低能量势垒的方式加速化学反应的速率。
金属催化剂作为一类常用的催化剂，广泛应用于有机合成、能源转化等领域。
本文将介绍金属催化剂的定义、分类以及其在化学反应中的催化作用。
金属催化剂的定义与分类金属催化剂是指能够在化学反应中加速反应速率，且在反应结束时保持不变的金属物质。
金属催化剂能够通过提供活性位点、调控反应的能垒、吸附反应物等方式实现催化作用。
根据催化剂的组成，金属催化剂可以分为两类：一类是纯金属催化剂，即单一金属元素或金属合金；另一类是负载型金属催化剂，即将金属颗粒负载于支撑物上。
负载型金属催化剂具有较大的比表面积和较高的催化活性，常用的负载物包括二氧化硅、氧化铝等。
金属催化剂还可以根据金属的化学性质进行分类。
常见的金属催化剂包括贵金属催化剂（如铂、钯、铑等）、过渡金属催化剂（如铁、铜、镍等）以及稀土金属催化剂（如钕、镧等）。
不同类型的金属催化剂具有不同的催化特性，适用于不同类型的化学反应。
金属催化剂的催化作用金属催化剂在化学反应中主要通过以下几个方面发挥作用：1.提供活性位点：金属催化剂上的金属离子或金属表面可以提供活性位点，吸附并激活反应物。
活性位点能够有效降低化学反应的活化能，加速反应速率。
2.调控反应的能垒：金属催化剂可以通过调整反应物与催化剂间的作用力，改变反应的活化能。
例如，在氢气化反应中，贵金属催化剂能够吸附氢气并削弱键合，从而降低氢与反应物之间的能垒，促进反应进行。
3.提供电子转移：金属催化剂可以通过提供或接收电子的方式参与反应。
贵金属催化剂常常参与电子转移反应，如氧化还原反应，通过调控电子转移过程来加速反应速率。
4.分子催化：金属催化剂中的金属离子或金属表面可以与反应物发生直接的化学反应，形成中间体，进而促进反应进行。
这种分子催化机制在有机合成中具有重要的应用价值。
金属催化剂的应用金属催化剂在化学合成、能源转化等领域具有广泛的应用。
工业催化3.3-金属及合金催化剂及其催化作用ppt课件
d% 不仅以电子因素关联金属催化剂的活性，而 且还可以原子间距和格子的空间几何因素去关联。因 为金属晶格的单键原子半径与 d% 有直接关系。
一般 d%可用于解释多晶催化剂的活性大小，但 不能说明晶面上的活性差别。
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
金属晶格间距与乙烯加氢活性的关系
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
4.表面原子水平的不均匀性和催化活性
金属催化剂的表面是不均匀的，存在着各种不同 类型的表面位。可用原子表面的TSK模型：即台阶 （Terrace）、梯阶（Step）、和拐折（Kink）模型。 在表面上存在的拐折、梯阶、空位、附加原子等表面 位，对催化反应而言，都是活性较高的部位。
Fcc 面心立方
Bcc 体心立方
Hcp密排六方
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
头二类为主要的金属催化剂。几乎所有的金属催化剂都是过 渡金属。而过渡金属催化剂的活性组分是第Ⅷ族和第ⅠB族金属。
一般 d%可用于解释多晶催化剂的活性大小，但 不能说明晶面上的活性差别。
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
金属晶格间距与乙烯加氢活性的关系
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
4.表面原子水平的不均匀性和催化活性
金属催化剂的表面是不均匀的，存在着各种不同 类型的表面位。可用原子表面的TSK模型：即台阶 （Terrace）、梯阶（Step）、和拐折（Kink）模型。 在表面上存在的拐折、梯阶、空位、附加原子等表面 位，对催化反应而言，都是活性较高的部位。
Fcc 面心立方
Bcc 体心立方
Hcp密排六方
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
头二类为主要的金属催化剂。几乎所有的金属催化剂都是过 渡金属。而过渡金属催化剂的活性组分是第Ⅷ族和第ⅠB族金属。
金属催化作用理论ppt课件.ppt
一、能带理论与催化 1、 能带理论 • 能带的形成
以Ni为例： Ni原子：1s22s22p63s23p64s23d84p
电子轨道没有任何相互作用
达到范德华（V.D.W）半径时，电 子轨道将要发生相互作用
RNi-Ni＜R2×VDW时，Ni原子之间将 要发生电子轨道相互作用，出现 电子轨道重叠，形成金属键。
1. 暴露表面以低表面能的晶面为主 surfaces of low surface free energy will
be more stable. The most stable surfaces are those with : • a high surface atom density • surface atoms of high coordination number
• 具体内容有：
Ⅰ、与d电子轨道有关的电子因素，即能 量因素如何影响催化剂的吸附选择性、吸附力 的强弱、催化性能等，即催化的电子论
Ⅱ、晶体结构因素（也称；几何因素）， 即（晶胞大小、晶面取向、晶粒大小、晶体表 面结构）与（吸附、催化）之间的关系，即催 化的几何论
§1、金属催化的电子论
能带理论、价键理论
1、晶胞 • 晶胞是晶体的最小重复单位，采用晶胞参数
来确定。
立方晶胞： a＝b＝c α＝β＝γ＝900
四方晶胞：a＝b≠c α＝β＝γ＝900
三斜晶胞：a≠b≠c α≠β≠γ
2、晶面 晶面：是晶体在各个方向上的截面。相同
方向的截面，不仅具有相同的二维空间结构， 而且是相互平行的，晶面间距也相等，称晶面 距。
④、 金属间化合物催化剂，如Cu3Au、 CuAu3、 Ni29Al10、 Ni15Al
• 过渡金属催化剂有二大特点： Ⅰ、在反应气氛如H2、O2气下，过渡金
以Ni为例： Ni原子：1s22s22p63s23p64s23d84p
电子轨道没有任何相互作用
达到范德华（V.D.W）半径时，电 子轨道将要发生相互作用
RNi-Ni＜R2×VDW时，Ni原子之间将 要发生电子轨道相互作用，出现 电子轨道重叠，形成金属键。
1. 暴露表面以低表面能的晶面为主 surfaces of low surface free energy will
be more stable. The most stable surfaces are those with : • a high surface atom density • surface atoms of high coordination number
• 具体内容有：
Ⅰ、与d电子轨道有关的电子因素，即能 量因素如何影响催化剂的吸附选择性、吸附力 的强弱、催化性能等，即催化的电子论
Ⅱ、晶体结构因素（也称；几何因素）， 即（晶胞大小、晶面取向、晶粒大小、晶体表 面结构）与（吸附、催化）之间的关系，即催 化的几何论
§1、金属催化的电子论
能带理论、价键理论
1、晶胞 • 晶胞是晶体的最小重复单位，采用晶胞参数
来确定。
立方晶胞： a＝b＝c α＝β＝γ＝900
四方晶胞：a＝b≠c α＝β＝γ＝900
三斜晶胞：a≠b≠c α≠β≠γ
2、晶面 晶面：是晶体在各个方向上的截面。相同
方向的截面，不仅具有相同的二维空间结构， 而且是相互平行的，晶面间距也相等，称晶面 距。
④、 金属间化合物催化剂，如Cu3Au、 CuAu3、 Ni29Al10、 Ni15Al
• 过渡金属催化剂有二大特点： Ⅰ、在反应气氛如H2、O2气下，过渡金
第三章-I 金属催化剂及其催化作用
两个 轨道 ns,npx 可以 成键
未杂化
原子间距离不同时，两相邻原子的波函数的形状波函数示意图 a) 发生杂化时，成键能带下降，反键能带上升，两个能带间的间隙 为I。金刚石中C原子的2s和2p轨道就属于这种情况，这时原子之间形成 定域键。
2、能带结构
N个 3S 3P 和 3S
结构
满带
空带 导带 价带
价电子分布 第一长周期K～V 成键电子以1为阶地增加，形 成共价键 Cr 6个外层电子 5.78 个电子进入dsp 杂化 0.22 个电子进入原子d轨道 ③ 金属d 轨道：杂化轨道提供的轨道数(6.56)与 实际电子数 (5.78) 之间的差值 (0.78).
第一过渡周期金属的电子结构
金 属
铬 锰 铁 钴 镍
3s 能带 3s能级
能带宽窄的 影响因素？
d0 d0 — Na晶体中原子间距离
原子间的平均距离
能带宽窄与原子轨道重叠多少有关，相邻原子轨道重迭 少的内层原子轨道形成的能带较窄；轨道重叠多的外层原子 轨道形成的能带较宽。
一维晶体中原子互相接近时能级位置的变化和能带的形成
波函数Ψ1，Ψ2可以杂化
杂化
波函数Ψ1，Ψ2不可以杂化
第二节 金属催化剂的化学吸附
一、气体在不同金属上化学吸附热变化
三、价键理论 — 金属键的d%
1、电子配对理论
在阐述共价键的本质时，根据 Pauling 原理，一对自旋反 平行的电子相互接近时，彼此呈互相吸引的作用，使体系能量 降低，形成化学键。 分子中每一个共价键，代表一对成键原子轨道和两个自旋 反平行电子。
2、金属价键理论
金属中相邻原子之间本质上是共价键，由于金属中的原子 是紧密堆积的，除立方体心晶格外，每个金属原子有12个紧邻 的原子，这意味着在所有相邻的金属原子之间不可能有固定的 普通共价键，因为没有足够的原子轨道，也没有足够的电子。
金属催化剂及其催化作用
发展高效、绿色的金属催化剂制备技术
总结词
发展高效、绿色的金属催化剂制备技术 ，是实现可持续发展的重要途径。
VS
详细描述
传统的金属催化剂制备方法往往需要高温 、高压等苛刻条件，且产率较低。因此， 发展高效、绿色的金属催化剂制备技术成 为当前研究的重点。通过探索新的合成方 法和优化现有工艺，可以降低能耗和减少 废弃物排放，同时提高金属催化剂的产率 和性能，为绿色化学的发展做出贡献。
金属催化剂如铂、钯和铑等在燃料电池中发挥关键作用，能 够加速燃料和氧化剂之间的反应，提高燃料电池的效率和性 能。
太阳能光解水制氢
金属催化剂如钛、锆和镍等可用于太阳能光解水制氢过程中 ，能够加速水分子分解成氢气和氧气，为可再生能源的生产 提供支持。
05
金属催化剂的发展趋势与挑 战
新材料与新技术的研发
选择性评价
测定反应产物中目标产物的比例，评价金属 催化剂的选择性。
稳定性评价
考察金属催化剂在多次使用或长时间使用过 程中的性能变化。
经济性评价
综合考虑金属催化剂的制备成本、使用成本 等因素，评估其经济价值。
04
金属催化剂在工业生产中的 应用
石油化工领域
石油裂化
烯烃聚合
金属催化剂如镍、铂和钯等广泛应用 于石油裂化过程中，能够将重质油裂 解成轻质油，提高石油的利用效率。
金属催化剂如钛、锆和镍等在烯烃聚 合过程中起关键作用，能够控制聚合 物的分子结构和性能，广泛应用于塑 料、纤维和橡胶等生产。
合成氨
金属催化剂如铁、钴和镍等在合成氨 工业中发挥重要作用，能够加速氮和 氢反应生成氨的过程，提高合成氨的 产量。
环保领域
汽车尾气处理
金属催化剂如铂和钯等用于处理 汽车尾气中的有害物质，能够加 速有害物质的氧化还原反应，降
_金属催化剂及催化作用
1 金属催化剂的结构
（B）能带理论模型
该理论模型认为，金属中原子间的相互结合能来源于荷正电的离子和价电子之间的静 电作用。原子中内壳层的电子是定域的，原子中不同能级的价电子组成能带，如对过 渡金属就可形成s能带、p能带和d能带等。下图是金属铜的能带组成示意模型。
铜原子中所固有的各个分立能级，如s、p、d等会发生重叠而形成相应能带，形成的 能带内也会有交叉。由于能带的重叠和交叉，其电子的填充也有些不同。
1 金属催化剂的结构
典型的金属晶格有如下三种：
（1）体心立方结构（bcc）
（a）体心立方晶格的晶胞； （b）体心立方晶格中原子的堆积模型
1 金属催化剂的结构
（2）面心立方结构（fcc或ccp）
（a）面心立方晶格的晶胞； （b）面心立方晶格中原子的堆积模型
1 金属催化剂的结构
（3）六方密堆结构（hcp）
面心立方金属Pt [557]表面台阶 结构是由台面— 台阶—扭折所 构成，可表示为： Pt(s) – [6 (111) × (100)] – [011] 表示 Pt 的台面指标 (111) 有 6 个 原子列宽，台阶侧面指标(100) 高度为一个原子层，台面与台 阶相交的晶列方向为[011]，由 于这种台阶的表面结构与密勒 指数为[557]的Pt 晶面相交，因 此通常不用比较复杂的台阶结 构表示法，而用Pt [557]表示即 可。
（A） 几何结构适应原则
在多相催化反应中，反应物分子起反应的部分常常只涉及少数原子，催化剂中活性 中心也只是由某几个原子所组成的所谓多位体 (multiplet)。实现催化反应的基本步骤 就是反应分子中起反应的部分与催化剂的多位体之间的作用。这种相互作用不仅能 使反应物分子的部分价键发生变形，而且会使部分原子活化，促使新键的生成。常 见的多位体有二位体、三位体、四位体、六位体。 二位体活性中心由催化剂上两个原子组成，其催化反应过程可用下列模式表达，如 醇类脱氢可写成：
催化剂的种类及作用机理
催化剂的种类及作用机理催化剂是一种可以加速化学反应进程的物质，具有很重要的工业应用和科学价值。
催化剂既能提高反应速率，又能增加反应选择性，同时可节约原料和降低能耗。
催化剂的种类很多，每种催化剂都有其特定的作用机理。
本文将就催化剂的种类及作用机理进行详细介绍。
1.金属催化剂金属催化剂广泛应用于有机合成和精细化工领域。
它们可以通过对反应物分子的键断裂和形成进行催化，提高反应速度。
金属催化剂的机理主要包括两个方面：第一，金属离子可以吸附在反应物表面上，通过改变化学键的键能，减小反应过渡态的能量；第二，金属离子可以在反应物表面上形成活性中间体，从而产生新的反应路径，并促进反应进行。
2.酸碱催化剂酸碱催化剂广泛应用于涉及质子交换、氧化还原和酸碱中和等反应的领域。
酸碱催化剂可以促进反应物中的离子化或共轭，并在反应物之间传递质子。
酸碱催化剂能够吸附反应物分子，使之变得更容易反应，从而减少反应的活化能。
由于酸碱催化剂主要作用于反应物分子本身，因此它们通常是非选择性催化剂。
3.酶催化剂酶催化剂是一种特殊的催化剂，它们主要应用于生化反应。
酶催化剂可以通过特定的基团结构，与反应物中的亲基或亲电子取得联系。
通过与反应物结合、分解或合成新的键，酶催化剂可以促进反应的进行。
酶催化剂具有选择性催化的特点，能够加速特定的反应，而不会对反应物质造成不良影响。
4.氧化催化剂氧化催化剂通常用于涉及氧化反应的领域。
氧化催化剂可以通过向反应物中引入氧分子，促进反应的进行。
氧化催化剂可以通过氧化还原反应，促进反应物的氧化，并生成一定的中间产物。
只有通过氧化催化剂的作用，反应才能够完成。
不仅如此，一些氧化催化剂还能够从碳氢化合物中除去二氧化碳，减少对环境的污染。
5.光催化剂光催化剂主要应用于涉及与光反应有关的领域。
它们可以通过吸收光子而获得足够的能量，以加速反应物的分解或合成。
光催化剂通常包括半导体纳米晶体和金属-有机框架。
它们可以通过光电子效应产生电子空穴对，以激活反应物分子，并促进反应的进行。

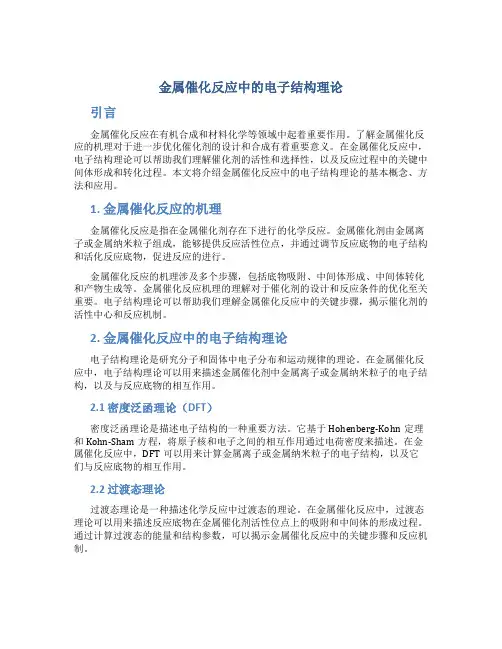

金属催化反应中的电子结构理论
金属催化反应中的电子结构理论引言金属催化反应在有机合成和材料化学等领域中起着重要作用。
了解金属催化反应的机理对于进一步优化催化剂的设计和合成有着重要意义。
在金属催化反应中，电子结构理论可以帮助我们理解催化剂的活性和选择性，以及反应过程中的关键中间体形成和转化过程。
本文将介绍金属催化反应中的电子结构理论的基本概念、方法和应用。
1. 金属催化反应的机理金属催化反应是指在金属催化剂存在下进行的化学反应。
金属催化剂由金属离子或金属纳米粒子组成，能够提供反应活性位点，并通过调节反应底物的电子结构和活化反应底物，促进反应的进行。
金属催化反应的机理涉及多个步骤，包括底物吸附、中间体形成、中间体转化和产物生成等。
金属催化反应机理的理解对于催化剂的设计和反应条件的优化至关重要。
电子结构理论可以帮助我们理解金属催化反应中的关键步骤，揭示催化剂的活性中心和反应机制。
2. 金属催化反应中的电子结构理论电子结构理论是研究分子和固体中电子分布和运动规律的理论。
在金属催化反应中，电子结构理论可以用来描述金属催化剂中金属离子或金属纳米粒子的电子结构，以及与反应底物的相互作用。
2.1 密度泛函理论（DFT）密度泛函理论是描述电子结构的一种重要方法。
它基于Hohenberg-Kohn定理和Kohn-Sham方程，将原子核和电子之间的相互作用通过电荷密度来描述。
在金属催化反应中，DFT可以用来计算金属离子或金属纳米粒子的电子结构，以及它们与反应底物的相互作用。
2.2 过渡态理论过渡态理论是一种描述化学反应中过渡态的理论。
在金属催化反应中，过渡态理论可以用来描述反应底物在金属催化剂活性位点上的吸附和中间体的形成过程。
通过计算过渡态的能量和结构参数，可以揭示金属催化反应中的关键步骤和反应机制。
2.3 电子结构计算方法在金属催化反应中，电子结构计算方法包括从头算和半经验的方法。
从头算方法基于量子力学原理，通过求解Schrödinger方程来描述体系的电子结构。

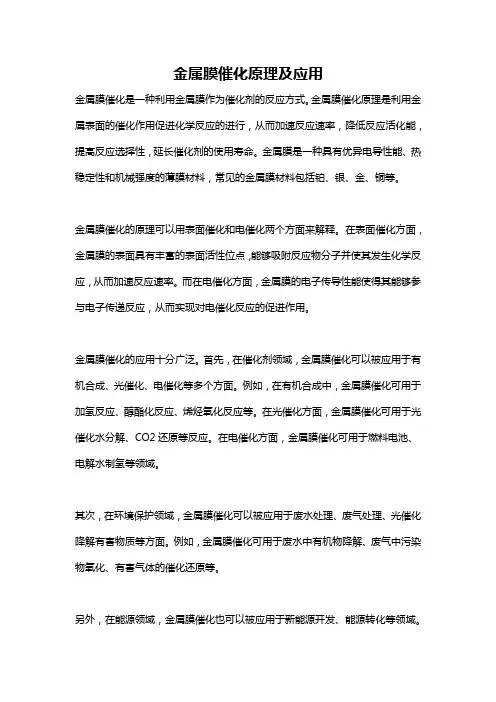

金属膜催化原理及应用
金属膜催化原理及应用金属膜催化是一种利用金属膜作为催化剂的反应方式。
金属膜催化原理是利用金属表面的催化作用促进化学反应的进行，从而加速反应速率，降低反应活化能，提高反应选择性，延长催化剂的使用寿命。
金属膜是一种具有优异电导性能、热稳定性和机械强度的薄膜材料，常见的金属膜材料包括铂、银、金、铜等。
金属膜催化的原理可以用表面催化和电催化两个方面来解释。
在表面催化方面，金属膜的表面具有丰富的表面活性位点，能够吸附反应物分子并使其发生化学反应，从而加速反应速率。
而在电催化方面，金属膜的电子传导性能使得其能够参与电子传递反应，从而实现对电催化反应的促进作用。
金属膜催化的应用十分广泛。
首先，在催化剂领域，金属膜催化可以被应用于有机合成、光催化、电催化等多个方面。
例如，在有机合成中，金属膜催化可用于加氢反应、醇酯化反应、烯烃氧化反应等。
在光催化方面，金属膜催化可用于光催化水分解、CO2还原等反应。
在电催化方面，金属膜催化可用于燃料电池、电解水制氢等领域。
其次，在环境保护领域，金属膜催化可以被应用于废水处理、废气处理、光催化降解有害物质等方面。
例如，金属膜催化可用于废水中有机物降解、废气中污染物氧化、有害气体的催化还原等。
另外，在能源领域，金属膜催化也可以被应用于新能源开发、能源转化等领域。
例如，金属膜催化可在燃料电池中作为电催化剂促进化学反应的进行，实现电能转化为化学能；金属膜催化也可用于太阳能、风能的利用和储存，如光催化水分解生产氢气等。
金属膜催化由于具有高效、低成本和可再生等优点，因此在各个领域都有广泛应用前景。
随着科学技术和材料科学的不断发展，金属膜催化技术也在不断创新和改进。
未来，金属膜催化技术有望在新材料开发、绿色化学等领域发挥重要作用，为人类社会的可持续发展做出更大的贡献。
综上所述，金属膜催化是一种重要的化学反应促进技术，其原理基于金属膜的表面催化和电催化作用。
金属膜催化不仅在催化剂领域有重要应用，还在环境保护、能源转化等方面具有广泛的应用前景。
金属有机化合物在催化反应中的作用机理研究
金属有机化合物在催化反应中的作用机理研究引言：金属有机化合物在催化反应中起着重要的作用。
通过研究金属有机化合物的作用机理，可以深入理解催化反应的过程，并为合成新的高效催化剂提供指导。
本文将探讨金属有机化合物在催化反应中的作用机理，并讨论其在不同催化反应中的应用。
一、金属有机化合物的基本性质金属有机化合物是由金属离子与有机配体形成的化合物。
金属离子可以是过渡金属或主族金属，而有机配体则是一种或多种含有碳-金属键的有机化合物。
金属有机化合物通常具有较高的稳定性和活性，可以在催化反应中发挥重要作用。
二、金属有机化合物在催化反应中的作用机理1. 活化底物金属有机化合物可以通过与底物发生配位作用，使其发生活化。
金属离子与底物形成配位键后，可以改变底物的电子密度分布，使其更易于发生反应。
此外，金属有机化合物还可以通过与底物发生氧化还原反应，改变底物的氧化态，从而促进催化反应的进行。
2. 提供活性中心金属有机化合物中的金属离子可以提供活性中心，使底物在该活性中心上发生反应。
金属离子的电子结构可以调控反应的速率和选择性。
此外，金属离子还可以与底物形成中间体，从而改变反应的路径和产物的选择性。
3. 参与反应过程金属有机化合物可以参与催化反应的各个步骤，如底物的活化、中间体的形成和产物的生成等。
金属离子的配位环境和配体的选择对反应的速率和选择性有重要影响。
通过调控金属离子和配体的结构，可以优化催化反应的效率和选择性。
三、金属有机化合物在不同催化反应中的应用1. 烯烃的聚合反应金属有机化合物在烯烃的聚合反应中起着关键作用。
以乙烯为例，通过金属有机化合物作为催化剂，可以将乙烯聚合成高分子聚乙烯。
金属离子可以与乙烯形成配位键，使其发生聚合反应。
此外，金属有机化合物还可以调控聚合反应的分子量和分子量分布。
2. 碳-碳键形成反应金属有机化合物在碳-碳键形成反应中也具有重要作用。
以交叉偶联反应为例，金属有机化合物可以将两个有机物分子连接在一起，形成新的碳-碳键。
化工工业催化导论4金属催化剂及其催化剂作用
4-3 金属催化剂及其催化剂作用
4. 负载型金属催化剂的催化活性
(1) 金属的分散度 金属在载体上微细的程度用分散度D（Dispersion）
来表示，其定义为：
D
ns nt
表面的金属原子 总的金属原子
/ g 催化剂
因为催化反应都是在位于表面上的原子处进行，
故分散度好的催化剂，一般其催化效果较好。当D=1 时，意味着金属原子全部暴露。
4-3 金属催化剂及其催化剂作用
3. 金属催化剂催化活性的经验规则 (1) d带空穴与催化剂活性
不成对的电子会引起顺磁或铁磁性。铁磁性金属 (Fe、Co、Ni)的d带空穴数字上等于实验测得的磁距, 分别测得d空穴为2.2，1.7，0.6。d空穴越多可供反应 物电子配位的数目越多，但主要从相匹配来考虑。
4-3 金属催化剂及其催化剂作用
2. 金属和金属表面的化学键 金属电子结构的能带模型
EF 导带 禁带 满带
0 K时电子所占据的最高能级EF (Fermi能级)
4-3 金属催化剂及其催化剂作用
2. 金属和金属表面的化学键 金属电子结构的能带模型
4-3 金属催化剂及其催化剂作用
2. 金属和金属表面的化学键 金属电子结构的能带模型 s轨道形成s带，d轨道组成d带，s带和d带之间有交叠
4-3 金属催化剂及其催化剂作用
3. 金属催化剂催化活性的经验规则 (1) d带空穴与催化剂活性
金属能带模型提供了d带空穴概念，并将它与催化 活性关联起来。d空穴越多，d能带中未被d电子占用 的轨道或空轨道越多，磁化率会越大。磁化率与金 属催化活性有一定关系，且会随金属和合金的结构 以及负载情况而不同。从催化反应的角度看，d带空 穴的存在，使之有从外界接受电子和吸附物种并与 之成键的能力。但也不是d带空穴越多，其催化活性 就越大。因为过多可能造成吸附太强，不利于催化 反应。
双金属催化剂作用机理
双金属催化剂作用机理
双金属催化剂作用机理指由两种或以上元素组成的催化剂，其中一个元素为过渡金属，另一个则为非金属元素。
这种催化剂在化学反应中具有良好的催化效率和选择性，其催化作用机理主要分为以下几个步骤。
第一步是活性位生成。
双金属催化剂的活性位主要是由较小的催化剂簇团组成的，这些簇团通常包含非金属组分与过渡金属组分之间的化学键。
在反应中，活性位通过与反应物之间发生化学反应，从而发挥催化作用。
第二步是化学吸附。
在反应过程中，反应物会被活性位吸附，形成化学发生中间体。
这个过程是通过催化剂表面的化学键强烈吸附，从而产生一些相对稳定的物种。
这些化学键的形成可以帮助调整反应物的结构和位置，从而更好地进行催化反应。
第三步是激活。
通过化学吸附过程将反应物固定在催化剂表面后，催化剂会发生相应的结构变化，从而增强其催化活性。
这个过程一般通过催化剂表面的过渡金属元素与反应物中的化学键进行电子转移来实现，从而激活反应物。
第四步是反应。
通过激活反应物，反应物的分子间化学键被分解，并与其他反应物分子或反应产物分子相结合以形成新的化学结构，完成化学反应的过程。
第五步是解离。
在化学反应完成后，结果将从活性位上解离，并释放新的产品。
新形成的化学键将使得机构强度更高，因此，新产生的产品可以更容易地与表面的催化剂分离。
总之，双金属催化剂在化学反应中发挥重要作用的机理是通过活性位生成-化学吸附-激活-反应-解离的过程完成的。
这些步骤的顺序可以在不同的反应中发生变化，但总的原理都是通过活性位对反应物进行吸附和激活，从而促进反应的进行。
金属离子的催化作用
金属离子的催化作用
金属离子在催化反应中起着重要作用。
催化反应是一种通过催化剂加速反应速率的化学反应。
金属离子作为催化剂可以参与反应的中间步骤，并降低活化能，从而加速反应。
金属离子的催化作用可以通过几种方式实现：
1. 吸附活性物种：金属离子可以吸附反应物分子，并强化反应物与催化剂之间的相互作用力。
这样可以降低反应物分子间的排斥作用，提高反应物的有效碰撞率，从而增加反应速率。
2. 参与反应中间产物的形成：金属离子可以与反应物分子中的特定基团发生反应，形成中间产物。
这些中间产物在反应过程中可以进一步参与反应，形成最终产物。
金属离子作为催化剂可以促进这些反应中间产物的形成，并加速反应。
3. 调整反应的电子结构：金属离子具有特定的电子结构，可以调整反应物分子的电子分布状态。
这样可以改变反应物分子的反应活性，降低反应的活化能。
金属离子可以通过吸电子或者给电子的方式调整反应物分子的电子结构。
总之，金属离子的催化作用是通过参与反应中间步骤、吸附活性物种以及调整反应物分子的电子结构来实现的。
这些作用共同作用下，金属离子可以加速反应速
率，提高反应的效率。
催化作用原理
催化反应活化能都在96-105 kJ/mol
甲烷化反应机理：CO解离为C和O，C逐步加氢生成甲烷，O和 另一CO分子结合生成CO2。
Boudouard反应：2 CO ↔ C + CO2，导致积碳。
2、烯烃的生成: 2n H2 + n CO → CnH2n + n CO2 n H2 + 2n CO → CnH2n + n H2O
要是因为过渡金属d轨道充满程度依次增加。
1、金属催化剂对某一反应活性的高低与有关反应物吸附在表面 后生成的中间物种的相对稳定性有关。
达 到 相 同 反 应 活 性 所 需 温 度 上的吸附热中等。
2、过渡金属的结构特征 1）简单几何结构模型：等径球的密堆积
台阶表面的标记方法: A(s)-[m(htktlt)n(hsksls)] Pt(755)=Pt(s)-[6(111)(100)] Pt(10,8,7)=Pt(s)-[7(111)(310)]
脱氢反应：C-H键和HH键的断裂； 氢解反应：C-H、H-H 和C-C键的断裂
3.3 氧化反应
主要是完全氧化反应催化剂。Ag是乙烯部分氧化制环氧乙烯、 甲醇部分氧化制甲醛的催化剂。 研究热点：富氢条件下CO的低温选择氧化。
3、醇类的生成: 2n H2 + n CO → CnH2n+1OH + (n-1) H2O (n+1) H2 + (2n-1) CO → CnH2n+1OH + (n-1) CO2
F-T合成均为摩尔数减小的过程，因此加压对反应的进行有利。 F-T合成产物的分布：在Fe、Co、Ru等表面上得到C1-C5烃的 混合物。
影响烧结的因素：
1）气氛：H2、O2和He气氛下，负载金属晶粒的烧结行为不同。 在氧气气氛下，673K-773K范围内可以增加Pt在Al2O3的分散度， 归因于挥发性不高的金属氧化物的生成。 2）金属和载体的本性。 熔点高的金属比熔点低的金属难烧结； 金属-金属键能与金属-载体键合能量的相对强弱对晶粒生长有很 大影响； 一般而言，随温度升高和时间延长，烧结程度加重。在H2气氛 下，所有金属都遵从这种模式。
甲烷化反应机理：CO解离为C和O，C逐步加氢生成甲烷，O和 另一CO分子结合生成CO2。
Boudouard反应：2 CO ↔ C + CO2，导致积碳。
2、烯烃的生成: 2n H2 + n CO → CnH2n + n CO2 n H2 + 2n CO → CnH2n + n H2O
要是因为过渡金属d轨道充满程度依次增加。
1、金属催化剂对某一反应活性的高低与有关反应物吸附在表面 后生成的中间物种的相对稳定性有关。
达 到 相 同 反 应 活 性 所 需 温 度 上的吸附热中等。
2、过渡金属的结构特征 1）简单几何结构模型：等径球的密堆积
台阶表面的标记方法: A(s)-[m(htktlt)n(hsksls)] Pt(755)=Pt(s)-[6(111)(100)] Pt(10,8,7)=Pt(s)-[7(111)(310)]
脱氢反应：C-H键和HH键的断裂； 氢解反应：C-H、H-H 和C-C键的断裂
3.3 氧化反应
主要是完全氧化反应催化剂。Ag是乙烯部分氧化制环氧乙烯、 甲醇部分氧化制甲醛的催化剂。 研究热点：富氢条件下CO的低温选择氧化。
3、醇类的生成: 2n H2 + n CO → CnH2n+1OH + (n-1) H2O (n+1) H2 + (2n-1) CO → CnH2n+1OH + (n-1) CO2
F-T合成均为摩尔数减小的过程，因此加压对反应的进行有利。 F-T合成产物的分布：在Fe、Co、Ru等表面上得到C1-C5烃的 混合物。
影响烧结的因素：
1）气氛：H2、O2和He气氛下，负载金属晶粒的烧结行为不同。 在氧气气氛下，673K-773K范围内可以增加Pt在Al2O3的分散度， 归因于挥发性不高的金属氧化物的生成。 2）金属和载体的本性。 熔点高的金属比熔点低的金属难烧结； 金属-金属键能与金属-载体键合能量的相对强弱对晶粒生长有很 大影响； 一般而言，随温度升高和时间延长，烧结程度加重。在H2气氛 下，所有金属都遵从这种模式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢为什么晶粒的形状在高温下变得更圆润？ 数晶面
Au晶粒的表面几何形状
稳定形状的Au晶粒
依据热力学 计算得到的晶粒 形状
Pt 簇晶粒 (< 50 nm)
氢气中高温处理 氮气中高温处理
Pt 簇晶粒(< 50 nm)
确定结构, 低 miller 指数晶面 高配位数的表面原子
晶面
粗糙表面 高 miller 指数表面 低配位数表面原子
简写为： 2∶2∶2
ABC晶面的Miller指数：（222）
二、过渡金属晶体的晶体结构
①、体心立方密堆积 Body-centered cubic lattice 简写：bcc 晶胞为立方， 空隙率为31.9%， 配位数为8 。
• Periodic table BCC elements
The metallic elements with BCC structure at room temperature are shown in yellow
• 金属催化作用与d电子性质、金属晶体、表 面结构有关。
• 具体内容有：
Ⅰ、与d电子轨道有关的电子因素，即能 量因素如何影响催化剂的吸附选择性、吸附力 的强弱、催化性能等，即催化的电子论
Ⅱ、晶体结构因素（也称；几何因素）， 即（晶胞大小、晶面取向、晶粒大小、晶体表 面结构）与（吸附、催化）之间的关系，即催 化的几何论
• 过渡金属的d孔穴数值在参考书中是不一样
的，差别的原因是测定时的条件（温度、压力、 气体）以及金属晶体的完善程度。
表 2、过度金属的 d 孔穴数
《催化作用原理》第二版，1990 年
金属
Fe
Co
Ni（Pt,Pd） Cu
d 孔穴
0.95
0.75
0.5～0.6
0
《催化作用原理导论》,1984 年
金属
Fe
Miller指数为：
a/na∶b/? ∶c/? ＝1/n∶1/? ∶1/?
＝1∶0∶0＝（100）
EFGH晶面的Miller指数：（100）
cC
B
z
A
y
a
ABC晶面与x 、y、
z 轴 相 交 于 1/2a 、
1/2b、1/2c处，
ab
1 a Miller指数为：
2
x a/(1/2a)∶b/ (1/2a) ∶c/ (1/2a) ＝ 2/1∶2/1∶2/1
• 金属结构的应用在于： • 形成合金：当原子半径相近，而晶胞结构又相
同的一些金属可以相互取代，形成结构不被破 坏的合金，如，Pd—Au，Pt—Re，Cu—Ni等 合金催化剂。
• 晶体中原子的排列：晶胞结构的确定也就确定 了晶体中原子的排列方式和间距。
• 晶体的晶面结构
三、金属晶体常见晶面的二维表面结构 金属晶体常见的晶面有两种类型：
第四章 金属催化理论与反应机理
引言
• 金属催化剂：在反应条件下，活性组份是以 金属状态存在的一类催化剂。 在一般反应条件下，只有过渡金属元素 才能以金属状态存在，这类催化剂也常称之 为：过渡金属催化剂。
• 应用的范围：加氢、脱氢、氧化、异构化、 芳构化等。最重要的金属催化过程是合成氨 和重整催化过程 。
•
N个 Ni原子3p轨道形成的3p成键和反键轨
道能级差要远小于两个和10个Ni原子3p轨道形
成的3p成键和反键轨道能级差。
•
随着N数目的增大，能级差越小，形成了
一个能级差很小的电子轨道集合，把这个轨道 集合称之为能带。
• 对3p轨道，称之为3p能带，简称3p带。 • 依此类推，对Ni晶体而言，可形成：
2、d%与催化 例1：C2H4＋H2──→C2H6的催化反应
§2、金属晶体结构基本知识
一、晶胞与晶面 晶胞与晶面是晶体空间结构的两个重要的方面： Ⅰ、晶胞──反映了晶体的三维空间结构， 它用晶胞参数来确定。 Ⅱ、晶面──反映了晶体的二维空间结构， 用Miller指数（hkl）和 （hkil）来表示。
RNi-Ni＝R晶体中Ni-Ni时，Ni原子间电 子轨道相互重叠最大，形成金属 晶体电子轨道。参与相互作用的 电子轨道是3s23p64s23d84p，而 1s22s22p6是定域化轨道，属于Ni 原子本身。
• 用电子轨道相互作用来说明能带的形成
两个Ni原子3p轨道作用的结果：
10个Ni原子的3p电子轨道相互作用的结果 ：
③ 、 负 载 型 催 化 剂 ， 如 Ni/Al2O3 ， Pt/Al2O3等
④、 金属间化合物催化剂，如Cu3Au、 CuAu3、 Ni29Al10、 Ni15Al
• 过渡金属催化剂有二大特点： Ⅰ、在反应气氛如H2、O2气下，过渡金
属是以金属晶体存在。 Ⅱ、最适合用于金属催化剂的活性组份
是那些最外层有1～2个S电子，次外层为d电 子，d电子为大部分充满状态的元素。
For an fcc metal , the stability to decrease in the order is
fcc (111) > fcc (100) > fcc (110)
③、六方密堆积
Hexagonal close-packed attice 简写：hcp 晶胞为六方， 空隙率为25.9%， 配位数为12。
• Periodic table
HCP elements
The metallic elements with HCP structure at room temperature are shown in yellow
Co
Ni
Cu
d 孔穴
2.2
1.7
0.6
0
2、与催化性能的关系 ⑴、d孔穴与化学吸附强度
以H2吸附为例：
magnetic susceptibility drops
M的d孔穴数↑──→导致电子转移程度↑ ──→化学吸附强度↑
⑵、d孔穴与催化性能
反应气体分子在催化剂上处于活化状态的条件 是：它与催化剂之间的吸附键强度处于中等状态。 如：加氢催化剂中H2──→H—M吸附态
N在W上的吸附最强，在Pt上的吸附最弱， 而在Fe上的吸附属于中等，因而Fe是较好的氨 合成催化剂活性组份。
二、价键理论
1、d特性百分数（d%）
金属键理论：金属原子中未充满的s d轨 道（也称为：价电子层）和能级相近的p轨道 进行杂化形成杂化轨道，由这些spd杂化轨道 与其它原子的spd杂化轨道重叠形成金属键， 金属原子通过金属键的作用而结合在一起，形 成金属晶体。
晶面是由Miller指数来表示 Miller指数是这样规定的：以立方晶胞为 例，设定它的三个晶轴延长线为坐标轴，三个 坐标轴的单位分别为a、b、c，即晶胞参数； 晶面与三个坐标相交点的坐标值的倒数整数比。
再如，用Miller指数表示EFGH晶面： EFGH晶面与A轴相交于na处，与b、c不
相交，交于 。
低Miller指数晶面，如（111）、（110）、 （100）等。 高Miller指数晶面，如（557）、（679）等。
这两种晶面有不同的特点，主要体现在晶 面的二维空间结构和能量上。
•低Miller指数晶面上晶格原子排布整齐，高能 量的边、角原子少，原子密度高，故其表面剩 余能低，稳定性高。
•高Miller指数晶面则晶格排布有不规整的地 方，处于高能态的边、角原子多，原子密度 低，表面剩余能高，稳定性差。
3s带、3p带、3d带、4s带、4p带
Single atom 0
many atoms (solid)
4p
Energy
3d 4s
•
由于Ni原子的3s和3p轨道是电子充满状态
的，所形成的3s带和3p带中，电子也是充满状态
的，此时称该带为满带。
• Ni原子中3d轨道能级 高于4s轨道，电子首先填充 于4s轨道中。但是，形成能 带后， 3d带的能量不是位 于4s带之上，而是位于4s带 之中。
表面结构位
粗糙表面
实际金属晶粒的形状和暴露的表面结构： 低 miller 指数晶面 最低外表面的面积
这是由晶粒的表面能最小化原理决定的 按照表面能最小化原理，使晶粒稳定和
表面结构发生变化的规律有下面4种情况：
• 表面以下面几种方式来降低晶体的总 表面能：
1. 尽量减少向外暴露的表面积。 2. 暴露表面以低表面能的晶面为主。 3. 改变金属晶体外露的表面几何结构。 4. 增强金属与载体间的相互作用。
电子转移数为1 d孔穴数＞1时，对H原子上的电子作用增强，吸 附程度加强； d孔穴数＜＜1时，d能带中就没有能够容纳H转 移电子的空位，这时H—M键太弱 M的d孔穴数为1左右时，活化H2最佳 ，如Ni、 Pd和Pt
再如：合成氨催化剂中，N2解离吸附为N M
N的电子转移数为3
Fe：2.2；Pt：0.6；W：4；
• 以Ni晶体的（111）、（110）、（100）晶面 为例来说明低Miller指数的晶面结构
（111）
（110）
（100）
fcc(111) fcc (100) fcc(110)
旋转 45o 表面层原子配位数= 9
(体相 12)
旋转 45o 表面层原子配位数=8
(体相 12)
旋转 45o 表面层原子配位数= 7
(体相 12)
（111）
（110）
（100）
• 以Pt晶体的（775）、（10.8.7）为例来说明高 Miller指数的晶面结构
fcc(775) surface
fcc(10.8.7) surface
三、金属晶粒的形状和暴露的表面结构
Pb 金属晶粒的形状
300 °C
320 °C
327 °C
• 稳定的Pb晶粒形状随温度的变化 低 Miller 指
1、晶胞 • 晶胞是晶体的最小重复单位，采用晶胞参数
Au晶粒的表面几何形状
稳定形状的Au晶粒
依据热力学 计算得到的晶粒 形状
Pt 簇晶粒 (< 50 nm)
氢气中高温处理 氮气中高温处理
Pt 簇晶粒(< 50 nm)
确定结构, 低 miller 指数晶面 高配位数的表面原子
晶面
粗糙表面 高 miller 指数表面 低配位数表面原子
简写为： 2∶2∶2
ABC晶面的Miller指数：（222）
二、过渡金属晶体的晶体结构
①、体心立方密堆积 Body-centered cubic lattice 简写：bcc 晶胞为立方， 空隙率为31.9%， 配位数为8 。
• Periodic table BCC elements
The metallic elements with BCC structure at room temperature are shown in yellow
• 金属催化作用与d电子性质、金属晶体、表 面结构有关。
• 具体内容有：
Ⅰ、与d电子轨道有关的电子因素，即能 量因素如何影响催化剂的吸附选择性、吸附力 的强弱、催化性能等，即催化的电子论
Ⅱ、晶体结构因素（也称；几何因素）， 即（晶胞大小、晶面取向、晶粒大小、晶体表 面结构）与（吸附、催化）之间的关系，即催 化的几何论
• 过渡金属的d孔穴数值在参考书中是不一样
的，差别的原因是测定时的条件（温度、压力、 气体）以及金属晶体的完善程度。
表 2、过度金属的 d 孔穴数
《催化作用原理》第二版，1990 年
金属
Fe
Co
Ni（Pt,Pd） Cu
d 孔穴
0.95
0.75
0.5～0.6
0
《催化作用原理导论》,1984 年
金属
Fe
Miller指数为：
a/na∶b/? ∶c/? ＝1/n∶1/? ∶1/?
＝1∶0∶0＝（100）
EFGH晶面的Miller指数：（100）
cC
B
z
A
y
a
ABC晶面与x 、y、
z 轴 相 交 于 1/2a 、
1/2b、1/2c处，
ab
1 a Miller指数为：
2
x a/(1/2a)∶b/ (1/2a) ∶c/ (1/2a) ＝ 2/1∶2/1∶2/1
• 金属结构的应用在于： • 形成合金：当原子半径相近，而晶胞结构又相
同的一些金属可以相互取代，形成结构不被破 坏的合金，如，Pd—Au，Pt—Re，Cu—Ni等 合金催化剂。
• 晶体中原子的排列：晶胞结构的确定也就确定 了晶体中原子的排列方式和间距。
• 晶体的晶面结构
三、金属晶体常见晶面的二维表面结构 金属晶体常见的晶面有两种类型：
第四章 金属催化理论与反应机理
引言
• 金属催化剂：在反应条件下，活性组份是以 金属状态存在的一类催化剂。 在一般反应条件下，只有过渡金属元素 才能以金属状态存在，这类催化剂也常称之 为：过渡金属催化剂。
• 应用的范围：加氢、脱氢、氧化、异构化、 芳构化等。最重要的金属催化过程是合成氨 和重整催化过程 。
•
N个 Ni原子3p轨道形成的3p成键和反键轨
道能级差要远小于两个和10个Ni原子3p轨道形
成的3p成键和反键轨道能级差。
•
随着N数目的增大，能级差越小，形成了
一个能级差很小的电子轨道集合，把这个轨道 集合称之为能带。
• 对3p轨道，称之为3p能带，简称3p带。 • 依此类推，对Ni晶体而言，可形成：
2、d%与催化 例1：C2H4＋H2──→C2H6的催化反应
§2、金属晶体结构基本知识
一、晶胞与晶面 晶胞与晶面是晶体空间结构的两个重要的方面： Ⅰ、晶胞──反映了晶体的三维空间结构， 它用晶胞参数来确定。 Ⅱ、晶面──反映了晶体的二维空间结构， 用Miller指数（hkl）和 （hkil）来表示。
RNi-Ni＝R晶体中Ni-Ni时，Ni原子间电 子轨道相互重叠最大，形成金属 晶体电子轨道。参与相互作用的 电子轨道是3s23p64s23d84p，而 1s22s22p6是定域化轨道，属于Ni 原子本身。
• 用电子轨道相互作用来说明能带的形成
两个Ni原子3p轨道作用的结果：
10个Ni原子的3p电子轨道相互作用的结果 ：
③ 、 负 载 型 催 化 剂 ， 如 Ni/Al2O3 ， Pt/Al2O3等
④、 金属间化合物催化剂，如Cu3Au、 CuAu3、 Ni29Al10、 Ni15Al
• 过渡金属催化剂有二大特点： Ⅰ、在反应气氛如H2、O2气下，过渡金
属是以金属晶体存在。 Ⅱ、最适合用于金属催化剂的活性组份
是那些最外层有1～2个S电子，次外层为d电 子，d电子为大部分充满状态的元素。
For an fcc metal , the stability to decrease in the order is
fcc (111) > fcc (100) > fcc (110)
③、六方密堆积
Hexagonal close-packed attice 简写：hcp 晶胞为六方， 空隙率为25.9%， 配位数为12。
• Periodic table
HCP elements
The metallic elements with HCP structure at room temperature are shown in yellow
Co
Ni
Cu
d 孔穴
2.2
1.7
0.6
0
2、与催化性能的关系 ⑴、d孔穴与化学吸附强度
以H2吸附为例：
magnetic susceptibility drops
M的d孔穴数↑──→导致电子转移程度↑ ──→化学吸附强度↑
⑵、d孔穴与催化性能
反应气体分子在催化剂上处于活化状态的条件 是：它与催化剂之间的吸附键强度处于中等状态。 如：加氢催化剂中H2──→H—M吸附态
N在W上的吸附最强，在Pt上的吸附最弱， 而在Fe上的吸附属于中等，因而Fe是较好的氨 合成催化剂活性组份。
二、价键理论
1、d特性百分数（d%）
金属键理论：金属原子中未充满的s d轨 道（也称为：价电子层）和能级相近的p轨道 进行杂化形成杂化轨道，由这些spd杂化轨道 与其它原子的spd杂化轨道重叠形成金属键， 金属原子通过金属键的作用而结合在一起，形 成金属晶体。
晶面是由Miller指数来表示 Miller指数是这样规定的：以立方晶胞为 例，设定它的三个晶轴延长线为坐标轴，三个 坐标轴的单位分别为a、b、c，即晶胞参数； 晶面与三个坐标相交点的坐标值的倒数整数比。
再如，用Miller指数表示EFGH晶面： EFGH晶面与A轴相交于na处，与b、c不
相交，交于 。
低Miller指数晶面，如（111）、（110）、 （100）等。 高Miller指数晶面，如（557）、（679）等。
这两种晶面有不同的特点，主要体现在晶 面的二维空间结构和能量上。
•低Miller指数晶面上晶格原子排布整齐，高能 量的边、角原子少，原子密度高，故其表面剩 余能低，稳定性高。
•高Miller指数晶面则晶格排布有不规整的地 方，处于高能态的边、角原子多，原子密度 低，表面剩余能高，稳定性差。
3s带、3p带、3d带、4s带、4p带
Single atom 0
many atoms (solid)
4p
Energy
3d 4s
•
由于Ni原子的3s和3p轨道是电子充满状态
的，所形成的3s带和3p带中，电子也是充满状态
的，此时称该带为满带。
• Ni原子中3d轨道能级 高于4s轨道，电子首先填充 于4s轨道中。但是，形成能 带后， 3d带的能量不是位 于4s带之上，而是位于4s带 之中。
表面结构位
粗糙表面
实际金属晶粒的形状和暴露的表面结构： 低 miller 指数晶面 最低外表面的面积
这是由晶粒的表面能最小化原理决定的 按照表面能最小化原理，使晶粒稳定和
表面结构发生变化的规律有下面4种情况：
• 表面以下面几种方式来降低晶体的总 表面能：
1. 尽量减少向外暴露的表面积。 2. 暴露表面以低表面能的晶面为主。 3. 改变金属晶体外露的表面几何结构。 4. 增强金属与载体间的相互作用。
电子转移数为1 d孔穴数＞1时，对H原子上的电子作用增强，吸 附程度加强； d孔穴数＜＜1时，d能带中就没有能够容纳H转 移电子的空位，这时H—M键太弱 M的d孔穴数为1左右时，活化H2最佳 ，如Ni、 Pd和Pt
再如：合成氨催化剂中，N2解离吸附为N M
N的电子转移数为3
Fe：2.2；Pt：0.6；W：4；
• 以Ni晶体的（111）、（110）、（100）晶面 为例来说明低Miller指数的晶面结构
（111）
（110）
（100）
fcc(111) fcc (100) fcc(110)
旋转 45o 表面层原子配位数= 9
(体相 12)
旋转 45o 表面层原子配位数=8
(体相 12)
旋转 45o 表面层原子配位数= 7
(体相 12)
（111）
（110）
（100）
• 以Pt晶体的（775）、（10.8.7）为例来说明高 Miller指数的晶面结构
fcc(775) surface
fcc(10.8.7) surface
三、金属晶粒的形状和暴露的表面结构
Pb 金属晶粒的形状
300 °C
320 °C
327 °C
• 稳定的Pb晶粒形状随温度的变化 低 Miller 指
1、晶胞 • 晶胞是晶体的最小重复单位，采用晶胞参数
