数电期末考试题库及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算答案：A2. 下列哪个不是TTL逻辑门的类型？A. 与非门B. 或非门C. 与门D. 异或门答案：D3. 一个D触发器的输出Q在时钟脉冲的上升沿时：A. 翻转B. 保持不变C. 变为高电平D. 变为低电平答案：A4. 在数字电路中，一个4位二进制计数器的最大计数是：A. 8B. 16C. 15D. 145. 一个简单的RS触发器具有：A. 一个稳定的输出B. 两个稳定的输出C. 一个不稳定的输出D. 两个不稳定的输出答案：A6. 以下哪个是同步时序电路的特点？A. 存储单元的时钟输入是独立的B. 存储单元的时钟输入是共享的C. 存储单元的时钟输入是异步的D. 存储单元的时钟输入是随机的答案：B7. 在数字电路设计中，使用布尔代数的目的是：A. 简化逻辑表达式B. 增加电路复杂性C. 减少电路的功耗D. 提高电路的可靠性答案：A8. 一个8位移位寄存器可以存储多少位二进制数？A. 4B. 8C. 16D. 32答案：B9. 在数字电路中，一个三态输出门可以处于以下哪种状态？B. 低电平C. 高阻态D. 所有上述状态答案：D10. 一个二进制计数器在计数过程中，如果遇到一个无效的输入，它将：A. 停止计数B. 继续计数C. 重置为零D. 跳转到下一个有效状态答案：A二、多项选择题（每题3分，共15分）1. 下列哪些是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门E. 与非门答案：ABCDE2. 数字电路中的触发器可以用于：A. 存储数据B. 计数C. 产生时钟信号D. 作为逻辑门E. 以上都不是答案：ABC3. 下列哪些是数字电路的优点？A. 高速度B. 高可靠性C. 易于集成D. 低功耗E. 以上都不是答案：ABCD4. 在数字电路中，同步电路与异步电路的区别在于：A. 同步电路的时钟信号是共享的B. 异步电路的时钟信号是独立的C. 同步电路的时钟信号是独立的D. 异步电路的时钟信号是共享的E. 以上都不是答案：AB5. 以下哪些因素会影响数字电路的性能？A. 温度B. 电源电压C. 信号传输延迟D. 噪声E. 以上都不是答案：ABCD三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的主要区别。

数字电路期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑（AND）B. 或逻辑（OR）C. 非逻辑（NOT）D. 异或逻辑（XOR）答案：C2. 下列哪个不是数字电路的特点？A. 精确度高B. 稳定性好C. 功耗大D. 抗干扰能力强答案：C3. 一个简单的触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A4. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 无记忆功能C. 可以进行算术运算D. 可以进行逻辑运算答案：B5. 在数字电路中，同步计数器与异步计数器的主要区别是：A. 同步计数器速度更快B. 同步计数器结构更复杂C. 同步计数器计数更准确D. 异步计数器计数更准确答案：A6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 8D. 4答案：B7. 以下哪个是数字电路中常用的存储元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D8. 以下哪个不是数字电路中的逻辑门？A. NANDB. NORC. XORD. TRIAC答案：D9. 一个完整的数字电路设计流程包括以下哪些步骤？A. 需求分析B. 电路设计C. 仿真测试D. 所有选项答案：D10. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 运算放大器D. 模数转换器答案：B二、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的区别。

答案：数字电路主要处理离散的数字信号，具有逻辑功能，而模拟电路处理连续的模拟信号，主要用于信号放大、滤波等。

2. 解释什么是触发器，并说明其在数字电路中的作用。

答案：触发器是一种具有记忆功能的逻辑电路，能够存储一位二进制信息。

在数字电路中，触发器用于存储数据，实现计数、定时等功能。

3. 什么是组合逻辑电路？请举例说明。

答案：组合逻辑电路是由逻辑门组成的电路，其输出只依赖于当前的输入状态，不具有记忆功能。

请浏览后下载，资料供参考，期待您的好评与关注！期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟 XXXX 学院 ______________系 级 班姓名 学号题号 一 二 三 四 总分 得分一、选择题（每小题2分，共20分）1． 八进制（273）8中，它的第三位数2 的位权为___B___。

A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式C B C A AB F ++=，与它功能相等的函数表达式_____B____。

A ．AB F = B ．C AB F += C ．C A AB F +=D ． C B AB F +=3. 数字系统中，采用____C____可以将减法运算转化为加法运算。

A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。

A ．与关系B ． 异或关系C ．同或关系D ．无法判断 5． 连续异或1985个1的结果是____B_____。

A ．0B ．1C ．不确定D ．逻辑概念错误得分 评卷人装订线内请勿答题6. 与逻辑函数DCBAF+++=功能相等的表达式为___C_____。

DCBAF+++=B．DCBAF+++=D．DCBAF++=7．下列所给三态门中，能实现C=0时，F=AB；C=1时，F为高阻态的逻辑功能的是____A______。

8. 如图所示电路，若输入CP脉冲的频率为100KHZ，则输出Q的频率为_____D_____。

A． 500KHz B．200KHzC． 100KHz D．50KHz9．下列器件中，属于时序部件的是_____A_____。

A．计数器B．译码器C．加法器D．多路选择器装请浏览后下载，资料供参考，期待您的好评与关注！请浏览后下载，资料供参考，期待您的好评与关注！10．下图是共阴极七段LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为____C______。

数字逻辑期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个是数字逻辑中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有选项都是答案：D2. 一个三输入的与门，当输入全为1时，输出为：A. 0B. 1C. 随机D. 无法确定答案：B3. 一个异或门的真值表中，当输入相同时，输出为：A. 1B. 0C. 随机D. 无法确定答案：B4. 下列哪个不是触发器的类型？A. SR触发器B. JK触发器C. D触发器D. AND触发器答案：D5. 在数字电路中，同步计数器和异步计数器的主要区别在于：A. 计数范围B. 计数速度C. 计数精度D. 计数方式答案：B6. 一个4位二进制计数器，其最大计数值为：A. 15B. 16C. 32D. 64答案：A7. 以下哪个不是数字逻辑设计中常用的简化方法？A. 布尔代数简化B. 卡诺图简化C. 逻辑门替换D. 逻辑表简化答案：C8. 在数字电路中，一个信号的上升沿指的是：A. 信号从0变为1的瞬间B. 信号从1变为0的瞬间C. 信号保持不变D. 信号在变化答案：A9. 一个D触发器的Q输出端在时钟信号上升沿时：A. 保持不变B. 翻转状态C. 跟随D输入端D. 随机变化答案：C10. 以下哪个不是数字逻辑中的状态机？A. Moore机B. Mealy机C. 有限状态机D. 无限状态机答案：D二、填空题（每空2分，共20分）11. 在布尔代数中，逻辑与操作用符号______表示。

答案：∧12. 一个布尔函数F(A,B,C)=A∨B∧C的最小项为______。

答案：(1,1,1)13. 在数字电路设计中，卡诺图是一种用于______的工具。

答案：布尔函数简化14. 一个4位二进制加法器的输出端最多有______位。

答案：515. 一个同步计数器在计数时，所有的触发器都______时钟信号。

答案：接收16. 一个JK触发器在J=K=1时，其状态会发生______。

大学数电期末试题及答案第一部分：选择题1. 下面哪个是二进制数？A. 10B. 12C. 18D. 20答案：A2. 在数字电路中，集成电路的功能主要由什么决定？A. 良率B. 封装C. 电源电压D. 接口答案：B3. 在数电实验中，使用的最常见的逻辑门是哪种？A. 与门B. 或门C. 非门D. 异或门答案：A4. 什么是半加器？A. 一种可将两个二进制数相加的逻辑电路B. 一种用于将二进制数转换为十进制数的逻辑电路C. 一种只能进行加法运算的逻辑电路D. 一种只能进行减法运算的逻辑电路答案：A5. 在数字逻辑中，什么是门延迟？A. 信号传输到门的时间延迟B. 信号在门内传播的时间延迟C. 门的工作速度D. 门输出信号的变化时间延迟答案：D第二部分：填空题1. 二进制数1101转换为十进制数为____。

答案：132. 当A与B为0时，M=_____。

答案：03. 数字电路中将多个逻辑门组合在一起形成的模块称为_______。

答案：逻辑电路4. 在半加器中，进位输出由_____和________组成。

答案：AND门，OR门5. 数字逻辑门的输出信号变化到稳定需要一定的______。

答案：时间第三部分：简答题1. 数字电路和模拟电路的区别是什么？答案：数字电路是处理数字信号的电路，它的输入和输出只能是0和1的离散信号。

模拟电路则是处理模拟信号的电路，它能够处理连续范围的信号。

2. 解释与门和或门的逻辑功能。

答案：与门的逻辑功能是当所有输入为1时，输出为1；否则输出为0。

或门的逻辑功能是当任何一个输入为1时，输出为1；只有当所有输入都为0时，输出为0。

3. 什么是触发器？简要描述SR触发器的工作原理。

答案：触发器是一种存储器件，能够存储一个或多个比特的数据。

SR触发器有两个输入端S和R，以及两个输出端Q和Q'。

当S=1，R=0时，Q=1，Q'=0；当S=0，R=1时，Q=0，Q'=1；当S=R=0时，触发器保持之前的状态；当S=R=1时，触发器进入禁止状态。

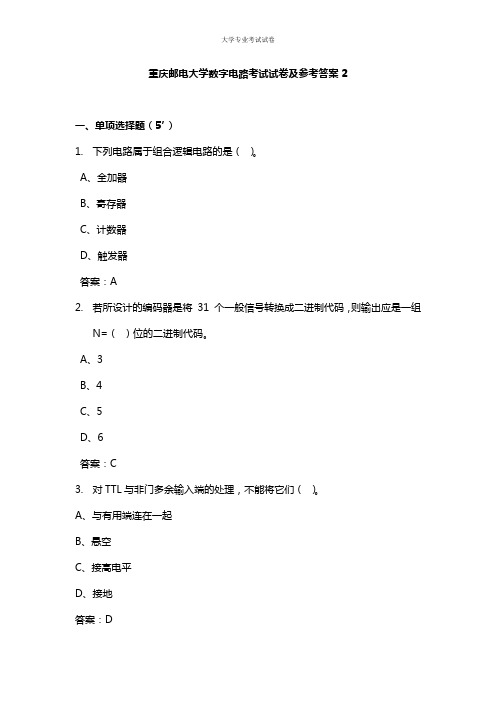

重庆邮电大学数字电路考试试卷及参考答案2一、单项选择题（5’）1.下列电路属于组合逻辑电路的是（）。

A、全加器B、寄存器C、计数器D、触发器答案：A2.若所设计的编码器是将31 个一般信号转换成二进制代码，则输出应是一组N=（）位的二进制代码。

A、3B、4C、5D、6答案：C3.对TTL与非门多余输入端的处理，不能将它们（）。

A、与有用端连在一起B、悬空C、接高电平D、接地答案：D4.如果要判断两个二进制数的大小或相等，可以使用（）电路。

A、译码器B、编码器C、数据选择器D、数据比较器答案：D5.主从JK触发器是在（）。

A、CP下降沿触发B、CP上升沿触发C、CP=1的稳态下触发D、与CP无关答案：A6.当优先编码器的几个输入端（）出现有效信号时，其输出端给出优先权较高的输入信号的代码。

A、同时B、先后C、与次序无关答案：A7.多位数值比较器比较两数大小顺序是（）。

A、自高而低B、自低而高C、两种顺序都可以D、无法判断答案：A8.在大多数情况下，对于译码器而言（）。

A、其输入端数目少于输出端数目B、其输入端数目多于输出端数目C、其输入端数目与输出端数目几乎相同答案：A9.将BCD代码翻译成十个对应的输出信号的电路有（）个输入端。

A、3B、4C、5D、6答案：B10.下列选项不能消除竞争冒险的是（）。

A、接入滤波电容B、引入选通脉冲C、改变输入信号D、修改逻辑设计答案：C11.同步触发器的同步信号为零时，现态为1，次态为（）。

A、无法确定B、0C、1D、以上说法都不对答案：C12.对同一逻辑门电路，分别用正逻辑与负逻辑表示，则满足（）关系。

A、对偶B、互非C、相等D、无任何关系答案：A13.由与非门构成的基本R、S触发器输入端，则约束条件为（）。

A、RS=1B、R+S=0C、RS=0D、R+S=1答案：C14.下列电路中，不属于组合逻辑电路的是（）。

A、译码器B、计数器C、编码器D、数据分配器答案：B15.32位输入的二进制编码器，其输出端有（）位。

数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算2. 一个D触发器具有（）个稳定状态。

A. 1B. 2C. 3D. 43. 一个四进制计数器有（）个状态。

A. 4B. 8C. 16D. 324. 一个3线到8线译码器可以译出（）种不同的二进制信号。

A. 3B. 4C. 8D. 275. 一个4位二进制计数器的计数范围是（）。

A. 0到7B. 0到15C. 0到31D. 0到2556. 在数字电路中，若要实现逻辑“与”运算，应该使用（）门。

A. 与门B. 或门C. 非门D. 异或门7. 触发器的输出状态取决于（）。

A. 当前输入B. 上一状态C. 输入与上一个状态D. 外部控制信号8. 一个8位寄存器可以存储（）位二进制数。

A. 1B. 4C. 8D. 169. 一个2进制计数器在计数过程中，其输出状态的变化规律是（）。

A. 01, 10, 11, 00B. 00, 01, 11, 10C. 00, 01, 10, 11D. 00, 10, 01, 1110. 在数字电路中，若要实现逻辑“或”运算，应该使用（）门。

A. 与门B. 或门C. 非门D. 异或门二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“0”通常用电压______伏特表示，逻辑“1”通常用电压______伏特表示。

2. 一个3线到8线译码器的输入端有______个信号线，输出端有______个信号线。

3. 一个4位二进制计数器的进位链是______进制的。

4. 一个D触发器的输出Q与输入D的关系是______。

5. 在数字电路中，逻辑“非”运算的符号是______。

6. 一个4位二进制计数器的计数范围是______到______。

7. 一个3线到8线译码器可以译出______种不同的二进制信号。

8. 一个8位寄存器可以存储______位二进制数。

数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与、或、非B. 与、或、异或C. 与、或、同或D. 与、或、非、异或答案：A2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间没有记忆功能C. 输出与输入之间存在记忆功能D. 输出与输入之间存在时间延迟答案：C4. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 8D. 7答案：B5. 一个D触发器的输出Q与输入D的关系是（）。

A. Q=DB. Q=非DC. Q=D的延迟D. Q=D的反相延迟答案：A6. 在数字电路中，以下哪个不是基本的逻辑门？（）A. 与门B. 或门C. 非门D. 与非门答案：D7. 一个3线-8线译码器可以译码的输入信号个数是（）。

A. 3B. 4C. 5D. 6答案：B8. 一个8位寄存器可以存储的最大十进制数是（）。

A. 255B. 256C. 511D. 512答案：C9. 在数字电路中，以下哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路的状态B. 输出与输入之间存在记忆功能C. 输出与输入之间没有记忆功能D. 输出与输入之间存在时间延迟答案：C10. 一个JK触发器的输出Q与输入J和K的关系是（）。

A. Q=JB. Q=KC. Q=J+KD. Q=J⊕K答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以计数的最大值是______。

答案：72. 一个4线-16线译码器可以译码的输入信号个数是______。

答案：43. 一个8位二进制计数器可以计数的最大值是______。

答案：2554. 一个D触发器的输出Q与输入D的关系是Q=______。

答案：D5. 在数字电路中，一个与非门的输出是输入的______。

数电期末考试题及答案解析一、选择题1. 在数字电路中，最基本的逻辑关系是（）。

A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：C解析：在数字电路中，最基本的逻辑关系是反相器（非逻辑），它是所有其他逻辑门的基础。

2. 下列哪个不是组合逻辑电路的特点？（）A. 无记忆功能B. 输出只依赖于当前输入C. 输出可以延迟输入D. 结构简单答案：C解析：组合逻辑电路的特点是无记忆功能，输出只依赖于当前输入，结构简单，而输出不能延迟输入。

3. 触发器的主要用途是（）。

A. 实现组合逻辑B. 实现时序逻辑C. 作为放大器使用D. 作为电源答案：B解析：触发器是一种具有记忆功能的电路元件，主要用于实现时序逻辑。

二、填空题1. 一个4位二进制计数器可以计数到 _________ 。

答案：15解析：4位二进制计数器的计数范围是从0到2^4-1，即从0到15。

2. 一个D触发器的Q端在时钟信号的上升沿触发时，Q端输出的是_________ 。

答案：D输入端的当前状态解析：D触发器在时钟信号的上升沿触发时，Q端输出的是D输入端的当前状态。

三、简答题1. 解释什么是同步时序逻辑电路和异步时序逻辑电路的区别。

答案：同步时序逻辑电路是指电路中的所有触发器都由同一个时钟信号控制，触发器在时钟信号的上升沿或下降沿同时触发。

而异步时序逻辑电路中的触发器没有统一的时钟信号，触发器的触发时间取决于输入信号的变化。

解析：同步时序逻辑电路的优点是设计简单，易于实现同步操作，但可能存在时钟偏斜和传播延迟问题。

异步时序逻辑电路的优点是不受时钟信号限制，可以灵活设计，但设计复杂，难以实现大规模集成。

四、计算题1. 假设有一个4位二进制计数器，初始状态为0000，求在经过10个时钟周期后计数器的状态。

答案：1010解析：4位二进制计数器从0000开始计数，每经过一个时钟周期，计数器的状态依次为0001、0010、0011、0100、0101、0110、0111、1000、1001、1010。

数电期末考试试卷一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算2. 以下哪个不是组合逻辑电路的特点？A. 输出只与当前输入有关B. 输出与输入的过去状态有关C. 没有反馈回路D. 可以并行工作3. 触发器的主要用途是：A. 实现逻辑运算B. 存储二进制数据C. 作为放大器使用D. 进行信号调制4. 在数字电路中，同步计数器和异步计数器的主要区别是：A. 同步计数器的时钟频率更高B. 异步计数器的计数速度更快C. 同步计数器的输出是同步的D. 异步计数器的计数过程是连续的5. 下列哪个不是数字电路的优点？A. 抗干扰能力强B. 集成度高C. 功耗大D. 易于实现大规模集成电路6. 以下哪个是数字电路中常用的时钟信号？A. 正弦波B. 方波C. 锯齿波D. 三角波7. 以下哪个不是数字电路中常用的存储元件？A. 触发器B. 寄存器C. 计数器D. 锁存器8. 在数字电路中，布尔代数的基本运算不包括：A. 与B. 或C. 非D. 加9. 以下哪个是数字电路中实现数据传输的常用方式？A. 并行传输B. 串行传输C. 模拟传输D. 无线传输10. 以下哪个是数字电路中实现数据存储的常用方式？A. 静态RAMB. 动态RAMC. 只读存储器D. 所有选项都是二、填空题（每空1分，共10分）11. 数字电路中最基本的逻辑门是______和______。

12. 一个4位二进制数可以表示的最大十进制数是______。

13. 一个3位二进制计数器的最大计数值是______。

14. 在数字电路中，一个8位的寄存器可以存储的二进制数据量是______位。

15. 布尔代数中的德摩根定律指的是非（A与B）等价于______与______。

三、简答题（每题5分，共10分）16. 简述数字电路与模拟电路的主要区别。

17. 描述同步计数器和异步计数器的工作原理及其应用。
