基于EtherCAT总线的六轴工业机器人控制系统研究与开发一、本文概述随着工业自动化技术的快速发展，工业机器人在生产线上的应用日益广泛。

作为工业机器人的核心组成部分，控制系统的性能直接决定了机器人的运动精度、稳定性和工作效率。

EtherCAT总线作为一种高性能的以太网现场总线技术，以其低延迟、高带宽和易扩展等特点，在工业控制领域得到了广泛应用。

本文旨在研究并开发一种基于EtherCAT总线的六轴工业机器人控制系统，以提高工业机器人的运动性能和控制精度，满足日益增长的自动化生产需求。

本文将首先介绍EtherCAT总线技术的基本原理和特点，分析其在工业机器人控制系统中的应用优势。

接着，将详细阐述六轴工业机器人的运动学模型和动力学特性，为控制系统的设计提供理论基础。

在此基础上，本文将重点研究控制系统的硬件架构和软件设计，包括EtherCAT主从站的选择与配置、运动控制算法的实现以及实时通信协议的优化等。

还将探讨控制系统的稳定性、可靠性和实时性等问题，以确保系统在实际应用中的稳定运行。

本文将通过实验验证所设计的控制系统的性能，并与传统控制系统进行对比分析。

实验结果将展示基于EtherCAT总线的六轴工业机器人控制系统在运动精度、响应速度和负载能力等方面的优势，为工业自动化领域的技术进步做出贡献。

二、EtherCAT总线技术EtherCAT（Ethernet for Control Automation Technology）是一种专为工业自动化领域设计的实时以太网通信协议。

它基于标准以太网技术，通过优化数据传输和同步机制，实现了高性能、低延迟的通信，特别适用于对实时性要求极高的工业控制系统中。

高速数据传输：EtherCAT协议支持高达100Mbps的数据传输速率，确保控制系统能够实时处理大量数据。

确定性延迟：通过优化网络结构和数据传输方式，EtherCAT实现了微秒级的确定性延迟，这对于精确控制工业机器人等应用至关重要。

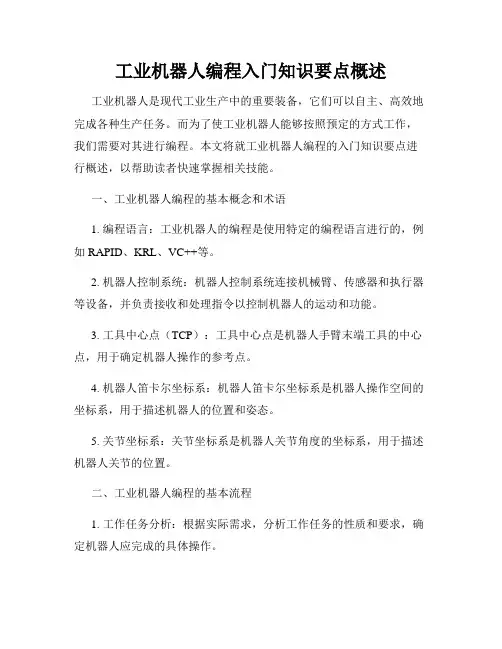

工业机器人编程入门知识要点概述工业机器人是现代工业生产中的重要装备，它们可以自主、高效地完成各种生产任务。

而为了使工业机器人能够按照预定的方式工作，我们需要对其进行编程。

本文将就工业机器人编程的入门知识要点进行概述，以帮助读者快速掌握相关技能。

一、工业机器人编程的基本概念和术语1. 编程语言：工业机器人的编程是使用特定的编程语言进行的，例如RAPID、KRL、VC++等。

2. 机器人控制系统：机器人控制系统连接机械臂、传感器和执行器等设备，并负责接收和处理指令以控制机器人的运动和功能。

3. 工具中心点（TCP）：工具中心点是机器人手臂末端工具的中心点，用于确定机器人操作的参考点。

4. 机器人笛卡尔坐标系：机器人笛卡尔坐标系是机器人操作空间的坐标系，用于描述机器人的位置和姿态。

5. 关节坐标系：关节坐标系是机器人关节角度的坐标系，用于描述机器人关节的位置。

二、工业机器人编程的基本流程1. 工作任务分析：根据实际需求，分析工作任务的性质和要求，确定机器人应完成的具体操作。

2. 动作规划：将工作任务转化为机器人动作的序列，确定机器人每个时间点的位置和姿态。

3. 轨迹规划：确定机器人从起始位置到目标位置的路径，以及机器人运动的速度和加速度等参数。

4. 编程实现：根据动作规划和轨迹规划的结果，使用编程语言编写机器人的控制程序。

5. 仿真验证：使用仿真软件对编写的程序进行验证，确保程序能够正确地控制机器人完成任务。

6. 现场调试：将编写好的程序加载到实际机器人控制系统中，并进行现场调试，确保机器人能够按照预期工作。

三、工业机器人编程的基本技术1. 机器人运动控制：通过编程实现机器人的运动控制，包括位置控制、速度控制、力控制等。

2. 坐标系转换：机器人操作空间通常采用笛卡尔坐标系，而机器人控制通常采用关节坐标系，因此需要进行坐标系的转换。

3. 传感器应用：通过编程实现机器人与各种传感器（如视觉传感器、力传感器等）的联动，以实现更复杂的任务。

ABB工业机器人系统基本操作一、启动机器人系统：1.按下机器人后面的电源按钮，机器人控制器将开始启动。

2.控制器启动后，显示器上将显示控制器的初始屏幕，输入密码并按下确认键。

3.控制器连接上时，按下“启动/停止”按钮，激活机器人。

二、设置工具：1.在机器人控制器的菜单中，找到“工具”选项。

2.进入“工具”选项后，可以选择现有的工具或添加新的工具。

3.设置完工具后，保存设置。

三、设置工件：1.在机器人控制器的菜单中，找到“工件”选项。

2.进入“工件”选项后，可以选择现有的工件或添加新的工件。

3.设置完工件后，保存设置。

四、创建程序：1.在机器人控制器的菜单中，找到“程序”选项。

2.进入“程序”选项后，选择“新建程序”。

3.在程序中添加所需的任务和指令，并保存程序。

五、运行程序：1.在机器人控制器的菜单中，找到“运行”选项。

2.进入“运行”选项后，选择要运行的程序。

3.根据需要选择执行方式，可以选择单步、连续、循环等执行模式。

4.按下“开始”按钮，机器人将开始执行程序。

六、监控机器人运行：1.在机器人控制器的菜单中，找到“监控”选项。

2.进入“监控”选项后，可以查看机器人的运行状态和参数。

3.可以通过监控界面对机器人的运行进行控制和调整。

七、停止机器人：1.在机器人控制器的菜单中，找到“停止”选项。

2.进入“停止”选项后，选择停止所有程序或停止当前程序。

3.按下“停止”按钮，机器人将停止运行。

八、关机机器人系统：1.在机器人控制器的菜单中，找到“关机”选项。

2.进入“关机”选项后，选择关机方式。

3.按下“确认”按钮，机器人控制器将开始关机。

本文中提到的是ABB工业机器人系统的基本操作方法，操作的具体步骤可能会因机器人型号和系统版本的不同而略有差异。

建议初次操作时，参考机器人操作手册或向ABB工作人员寻求帮助。

同时，注意在操作机器人时要遵守相关的安全规定，确保操作的安全性。

六轴工业机器人控制系统的设计与实现随着科技的不断发展，机器人技术已经在各行各业得到了广泛的应用。

六轴工业机器人具有灵活性高、适应性强、工作范围广等特点，因此在汽车制造、电子生产、航空航天等领域得到了广泛应用。

六轴机器人的控制系统是其核心部分，对于机器人的运动性能、精度、稳定性等都有着至关重要的影响。

本文将讨论六轴工业机器人控制系统的设计与实现。

一、六轴工业机器人的基本结构六轴工业机器人通常由机械结构、执行器、传感器、控制器等组成。

其基本结构由底座、腰关节、肩关节、手腕关节、手部和末端执行器等部分组成。

六个关节分别控制机器人在空间的运动，机械臂末端进行工件的抓取、移动等操作。

传感器用于实时监测机器人的位置、力度、速度等参数，以便控制系统进行实时调整。

1. 高精度：机器人的运动需要保证高精度和稳定性，尤其是在需要进行精确定位、装配等操作时，对控制系统的要求更高。

3. 多轴协同控制：六轴机器人的每个关节都需要独立控制，同时又需要协同运动，因此控制系统需要能够实现多轴联动控制。

4. 安全性：在工业生产中，机器人可能会与人类操作者进行接触，因此对于机器人的安全性有着严格的要求。

控制系统需要能够实时监测机器人的状态，避免发生意外情况。

5. 灵活性：机器人可能需要进行不同的任务，因此控制系统需要具备一定的灵活性，能够快速切换任务并进行相应的控制。

1. 控制策略选择：一般来说，六轴机器人的控制可采用基于位置控制、力控制和混合控制等策略。

在不同的应用场合，控制策略的选择将影响机器人的运动性能和控制系统的设计。

2. 控制器硬件设计：控制器是机器人控制系统的核心部分，其硬件设计需要满足高性能、高实时性的要求。

通常采用的是嵌入式系统或者工业PC等硬件平台，以满足对控制系统的高要求。

3. 控制器软件设计：控制器的软件设计包括实时控制算法的设计、运动规划算法的实现、系统安全监测等方面。

还需要实现通信接口、人机界面等功能，以便人机交互和远程监控等需求。

工业机器人电气控制系统设计分析一、工业机器人电气控制系统的基本组成工业机器人的电气控制系统是由电气控制部分和驱动部分组成的。

电气控制部分包括控制器、传感器、连接器、开关等组件，用于实现对机器人的控制和监测；而驱动部分则包括电机、减速器、编码器等设备，用于驱动机器人的运动和执行具体的任务。

1.控制器工业机器人的控制器是其电气控制系统中的核心部件，主要用于实现对机器人各个关节的控制和协调。

控制器通常由一台或多台工业计算机和PLC（可编程逻辑控制器）组成，通过运行相应的控制程序实现对机器人的运动控制、轨迹规划、姿态调整等功能。

控制器的性能和功能的高低直接影响到机器人的控制精度和稳定性。

2.传感器传感器是工业机器人电气控制系统中的重要组成部分，通过传感器可以实现对机器人姿态、位置、力量等参数的监测和反馈。

常用的传感器包括光电传感器、压力传感器、力传感器、编码器等，这些传感器可以实时地获取到机器人工作的状态信息，并将这些信息送回控制器，以实现对机器人的闭环控制。

3.连接器和开关连接器和开关是工业机器人电气控制系统中的接线和开关设备，用于实现各个部件之间的连接和电气信号的传输。

这些连接器和开关需要具有良好的耐久性和导电性能，以确保机器人在工作中能够稳定地运行。

4.电机和减速器电机和减速器是工业机器人电气控制系统中的驱动部分，电机用于提供机器人的动力源，而减速器则用于减速和传动电机的转动力，以满足机器人对速度和力矩的具体要求。

电机和减速器的性能参数直接决定了机器人的运动性能和工作效率。

工业机器人通常是多轴自由度的设备，其控制系统需要能够实现对多个关节的独立控制和协调运动。

多轴控制技术是工业机器人电气控制系统设计的关键技术之一。

通过采用合适的控制算法和控制策略，可以实现对多个关节的同时控制和协调运动，从而提高机器人的适应性和灵活性。

2.轨迹规划技术工业机器人在执行任务时，通常需要按照一定的轨迹和路径进行运动。

轨迹规划技术可以实现对机器人的轨迹和路径进行规划和优化，以减小机器人的运动过程中的能量消耗、振动、加速度等因素，从而提高机器人的工作效率和运动精度。

工业机器人的运动原理主要包括机械结构、传动系统和控制系统。

1. 机械结构：工业机器人的机械结构通常由基座、臂架、关节和末端执行器组成。

基座是机器人的底座，用于支撑机器人的整体结构。

臂架是连接基座和末端执行器的部分，通常由多个关节连接而成，可以实现多自由度的运动。

关节是机器人的关节连接点，通过电机和减速器驱动，实现机器人的关节运动。

末端执行器是机器人的工具或夹具，用于完成具体的任务。

2. 传动系统：工业机器人的传动系统主要包括电机、减速器和传动装置。

电机是驱动机器人运动的动力源，通常采用直流电机或交流伺服电机。

减速器用于减小电机的转速并增加扭矩，以提供足够的力矩来驱动机器人的运动。

传动装置用于将电机的旋转运动转换为机器人的线性或旋转运动，常见的传动装置包括齿轮传动、皮带传动和蜗轮蜗杆传动等。

3. 控制系统：工业机器人的控制系统主要包括传感器、控制器和编程系统。

传感器用于感知机器人周围的环境和工件的位置、姿态等信息，常见的传感器包括光电传感器、力传感器和视觉传感器等。

控制器是机器人的大脑，负责接收传感
器的信号并根据预设的程序和算法来控制机器人的运动。

编程系统用于编写机器人的运动轨迹和任务逻辑，通常采用离线编程或在线编程的方式。

通过机械结构、传动系统和控制系统的协同作用，工业机器人可以实现精确、高速、重复性的运动，完成各种生产任务。

{"code":0,"msg":"请求出现异常","data":{}}。

简述工业机器人控制系统的作用工业机器人是自动化生产线上重要的组成部分，其控制系统对其性能和效率至关重要。

控制系统是连接计算机控制和控制机构和设备的系统，它能够编程，控制机器人的运动，实现高效的操作和生产。

在这篇文章中，我们将探讨工业机器人控制系统的功能和作用。

控制系统有几个主要的组成部分：1. 传感器：传感器是控制系统的重要组成部分，它们通过探测器检测生产过程的参数。

例如，传感器可以检测到温度，压力，位置，速度等等，然后将这些信号反馈到计算机中心。

2. 人机界面：这是一个使用友好的界面，工作人员可以通过这个界面与机器人所做的操作进行交互。

在这样的界面下，用户可以更改生产线上的工作程序，以适应不同的工业应用场合。

3. 程序和控制器：这是整个系统的核心，也是机器人实际操作的控制中心。

计算机根据预先编写的程序，将指令发送到控制设备，从而操作机器人的运动，使其按照要求的路径运动。

工业机器人控制系统具有以下功能：1. 高度自动化：控制系统使机器人实现高度自动化，减少人工干预，减少人力成本。

这样的工业机器人可以根据生产线上预设的操作流程进行自动化操作，从而提高生产效率。

2. 高精度运动：机器人可以在控制系统的帮助下实现高精度的运动，从而确保制造工艺的精度和质量。

机器人的移动和操作确保了产品和过程的准确度和一致性，同时还减少了劳动力和人为疏漏的错误。

3. 实时监控和反馈：控制系统监控生产线上的参数，并及时反馈给计算机，并通过计算机进行分析和处理。

这种实时监控和反馈可以及时修正生产线上的错误，以确保生产过程的稳定性和可靠性。

4. 支持灵活生产：控制系统可以根据不同的产品，不同的生产流程进行灵活的调整。

这样，即使产品种类不同，生产线也可以以相同的机器人为基础，使用不同的程序进行操作，从而提高了生产线的效率。

总之，工业机器人控制系统是一个重要的组成部分，对机器人的运动和外部反馈具有关键作用。

一个好的控制系统不仅可以提高机器人的工作效率和精度，同时还可以支持制造企业的灵活生产。

简述工业机器人控制系统的基本组成及其功能一、引言工业机器人是现代制造业中不可或缺的重要设备，它能够完成各种复杂的生产操作，提高生产效率和产品质量。

而工业机器人控制系统则是机器人能够正常运作的关键，本文将对其基本组成及其功能进行详细介绍。

二、工业机器人控制系统的基本组成1. 控制器控制器是工业机器人控制系统中最核心的部分，它相当于机器人的大脑。

控制器主要由硬件和软件两部分组成，硬件包括主板、CPU、存储器等；软件则包括操作系统、编程语言等。

通过控制器，用户可以对机器人进行编程、监控和调试等操作。

2. 传感器传感器是工业机器人控制系统中非常重要的组成部分，它能够实时获取周围环境信息，并将这些信息反馈给控制器。

常见的传感器有视觉传感器、力传感器、位置传感器等。

这些传感器可以帮助机械臂更准确地抓取物体，并避免发生碰撞等意外情况。

3. 执行机构执行机构是指工业机械臂的各个关节，它们通过驱动器与控制器相连，实现机械臂的运动。

执行机构通常由电机、减速器、传动装置等组成。

4. 通信模块通信模块是工业机器人控制系统中连接各个部件的桥梁，它负责控制器和其他设备之间的数据传输。

常见的通信模块有以太网、CAN总线等。

三、工业机器人控制系统的功能1. 运动控制工业机器人控制系统能够精确地控制机械臂的运动轨迹和速度，实现各种复杂的生产操作。

通过编程或者手动操作，用户可以指定机械臂的起始位置、终止位置和运动路径等参数。

2. 传感器数据处理工业机器人控制系统能够实时获取传感器反馈的数据，并进行处理。

例如，在抓取物体时，视觉传感器可以帮助机械臂判断物体位置和形状；力传感器则可以检测抓取力度是否合适。

3. 编程与调试工业机器人控制系统提供了多种编程语言和开发环境，用户可以根据需要进行编程。

同时，系统还提供了丰富的调试工具，帮助用户快速定位和解决问题。

4. 远程监控工业机器人控制系统支持远程监控和管理，用户可以通过网络连接到机器人进行实时监测和操作。

工业机器人的远程控制与监控技术在现代工业生产中，工业机器人扮演着越来越重要的角色。

为了提高生产效率和降低生产成本，许多企业开始采用工业机器人代替传统的人工操作。

然而，随着工业机器人数量的增加和生产规模的扩大，如何实现对工业机器人的远程控制和监控变得尤为重要。

本文将介绍工业机器人的远程控制和监控技术，以及其在生产中的应用。

一、远程控制技术远程控制技术是指通过网络或其他通信手段来实现对工业机器人的远程操控。

这种技术能够使操作者无需身临其境，即可实现对机器人的操作。

目前常用的远程控制技术包括无线遥控、云端控制和远程控制软件。

1. 无线遥控无线遥控是指利用无线通信技术，将遥控信号传输到机器人控制系统上，实现对机器人的远程操控。

这种方式可以大大提高操作者的灵活性和便捷性，使其能够随时随地控制机器人。

无线遥控技术被广泛应用于无人机、移动机器人等领域。

2. 云端控制云端控制是指通过云计算技术，将机器人和控制系统连接到云平台上，实现对机器人的远程操作和监控。

通过云端控制，操作者可以通过网络随时随地对机器人进行控制，同时还可以实时监测机器人的运行状态和参数。

这种方式能够为企业节省大量的维护成本和人力资源。

3. 远程控制软件远程控制软件是指通过安装在计算机或智能设备上的软件程序，实现对工业机器人的远程控制。

操作者通过远程控制软件，可以实现对机器人的运动控制、任务调度和异常处理等功能。

这种方式不仅方便快捷，还可以提供更多的功能和扩展性。

二、远程监控技术远程监控技术是指通过网络或其他通信手段，实时监测和掌握工业机器人的运行状态和性能参数的技术。

远程监控技术能够帮助企业及时发现机器人的故障和异常情况，并做出相应的处理。

1. 实时视频监控实时视频监控是指通过摄像头等设备，将机器人的操作过程实时传输到操作者的终端设备上。

操作者可以通过终端设备观看机器人的实时影像，及时发现异常情况并进行处理。

这种方式广泛应用于飞行器、海底探测器等需要远程操作的场景。

工业机器人控制系统组成及典型结构一、工业机器人控制系统所要达到的功能机器人控制系统是机器人的重要组成部分，用于对操作机的控制，以完成特定的工作任务，其基本功能如下：1、记忆功能：存储作业顺序、运动路径、运动方式、运动速度和与生产工艺有关的信息。

2、示教功能：离线编程，在线示教，间接示教。

在线示教包括示教盒和导引示教两种。

3、与外围设备联系功能：输入和输出接口、通信接口、网络接口、同步接口。

4、坐标设置功能：有关节、绝对、工具、用户自定义四种坐标系。

5、人机接口：示教盒、操作面板、显示屏。

6、传感器接口：位置检测、视觉、触觉、力觉等。

7、位置伺服功能：机器人多轴联动、运动控制、速度和加速度控制、动态补偿等。

8、故障诊断安全保护功能：运行时系统状态监视、故障状态下的安全保护和故障自诊断。

二、工业机器人控制系统的组成1、控制计算机：控制系统的调度指挥机构。

一般为微型机、微处理器有32位、64位等如奔腾系列CPU以及其他类型CPU。

2、示教盒：示教机器人的工作轨迹和参数设定，以及所有人机交互操作，拥有自己独立的CPU以及存储单元，与主计算机之间以串行通信方式实现信息交互。

3、操作面板：由各种操作按键、状态指示灯构成，只完成基本功能操作。

4、硬盘和软盘存储存：储机器人工作程序的外围存储器。

5、数字和模拟量输入输出：各种状态和控制命令的输入或输出。

6、打印机接口：记录需要输出的各种信息。

7、传感器接口：用于信息的自动检测，实现机器人柔顺控制，一般为力觉、触觉和视觉传感器。

8、轴控制器：完成机器人各关节位置、速度和加速度控制。

9、辅助设备控制：用于和机器人配合的辅助设备控制，如手爪变位器等。

10、通信接口：实现机器人和其他设备的信息交换，一般有串行接口、并行接口等。

11、网络接口1）Ethernet接口：可通过以太网实现数台或单台机器人的直接PC通信，数据传输速率高达10Mbit/s，可直接在PC上用windows库函数进行应用程序编程之后，支持TCP/IP通信协议，通过Ethernet接口将数据及程序装入各个机器人控制器中。
