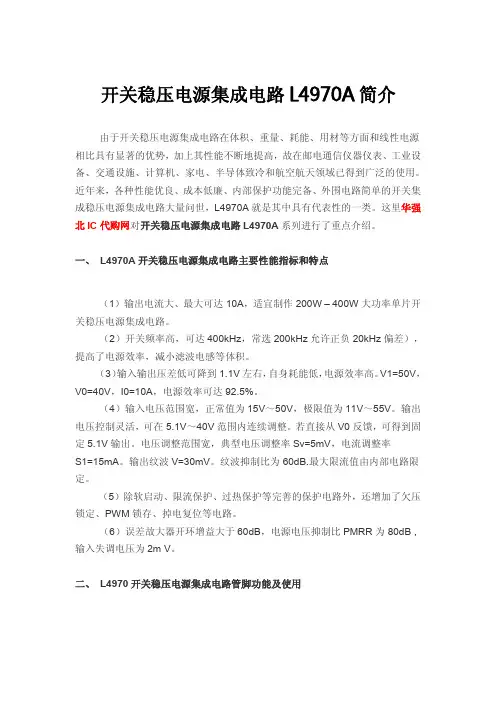

开关稳压电源集成电路L4970A简介由于开关稳压电源集成电路在体积、重量、耗能、用材等方面和线性电源相比具有显著的优势，加上其性能不断地提高，故在邮电通信仪器仪表、工业设备、交通设施、计算机、家电、半导体致冷和航空航天领域已得到广泛的使用。
近年来，各种性能优良、成本低廉、内部保护功能完备、外围电路简单的开关集成稳压电源集成电路大量问世，L4970A就是其中具有代表性的一类。
这里华强北IC代购网对开关稳压电源集成电路L4970A系列进行了重点介绍。
一、L4970A开关稳压电源集成电路主要性能指标和特点（1）输出电流大、最大可达10A，适宜制作200W–400W大功率单片开关稳压电源集成电路。
（2）开关频率高，可达400kHz，常选200kHz允许正负20kHz偏差），提高了电源效率，减小滤波电感等体积。
（3）输入输出压差低可降到1.1V左右，自身耗能低，电源效率高。
V1=50V，V0=40V，I0=10A，电源效率可达92.5%。
（4）输入电压范围宽，正常值为15V～50V，极限值为11V～55V。
输出电压控制灵活，可在5.1V～40V范围内连续调整。
若直接从V0反馈，可得到固定5.1V输出。
电压调整范围宽，典型电压调整率Sv=5mV，电流调整率S1=15mA。
输出纹波V=30mV。
纹波抑制比为60dB.最大限流值由内部电路限定。
（5）除软启动、限流保护、过热保护等完善的保护电路外，还增加了欠压锁定、PWM锁存、掉电复位等电路。
（6）误差故大器开环增益大于60dB，电源电压抑制比PMRR为80dB,输入失调电压为2m V。

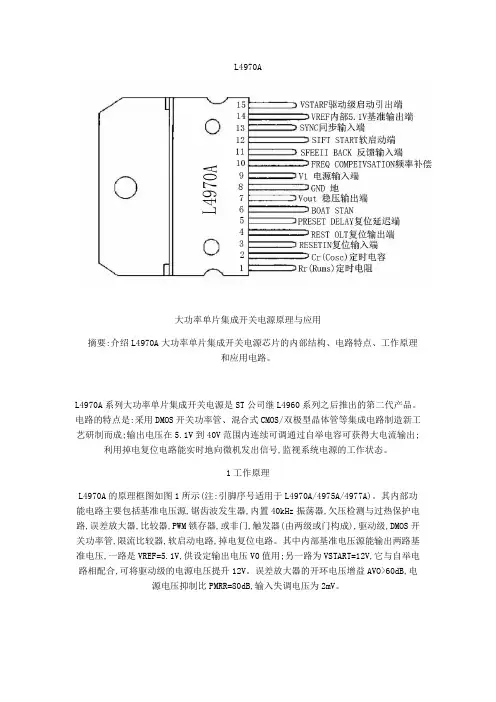

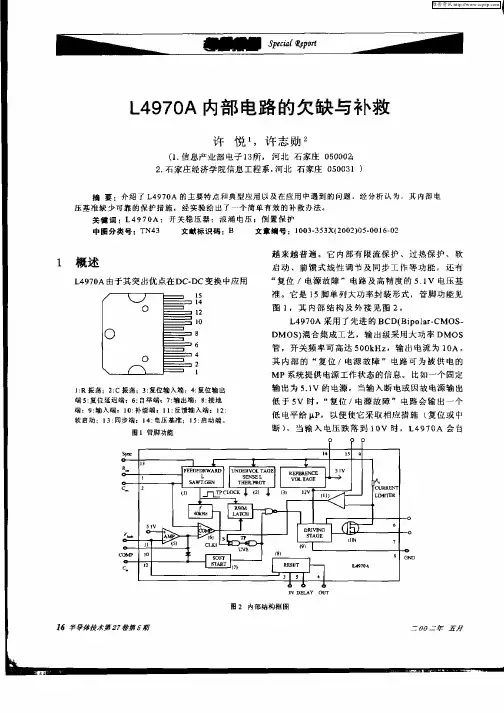

二、L4970开关稳压电源集成电路管脚功能及使用L4970A采用SIP-15封装，管脚排列如图1所示，内部原理结构框图如图2所示(该系列的其它型号的内部原理结构框图和L4970A的相似，也可参考图2。
各管脚功能如下：1脚Rr（Rums）和2脚Cr（Cosc）分别接锯齿波振荡器外部定时电阻R：和电容Cr3脚(RESETIN）为复位输入端，接内部复位和掉电电路，此端电压须设定成5.1V，可通过电阻分压器接输入电压VI或输出V0，监视V1或V0是否掉电，若不用，须经30kΩ电阻接15脚。

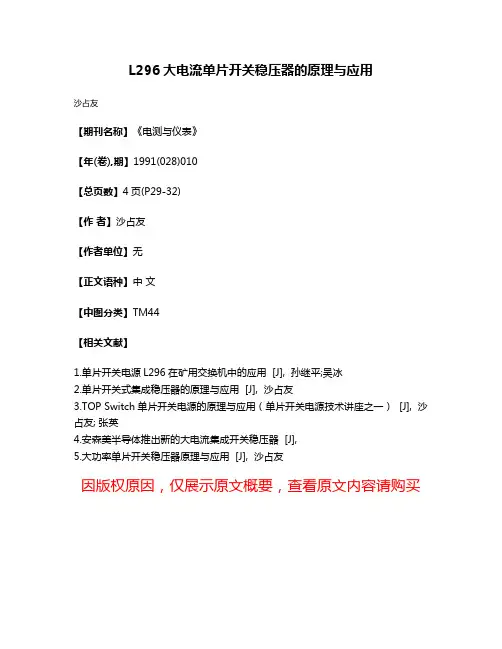

L296大电流单片开关稳压器的原理与应用
沙占友
【期刊名称】《电测与仪表》
【年(卷),期】1991(028)010
【总页数】4页(P29-32)
【作者】沙占友
【作者单位】无
【正文语种】中文
【中图分类】TM44
【相关文献】
1.单片开关电源L296在矿用交换机中的应用 [J], 孙继平;吴冰
2.单片开关式集成稳压器的原理与应用 [J], 沙占友
3.TOP Switch单片开关电源的原理与应用（单片开关电源技术讲座之一） [J], 沙占友; 张英
4.安森美半导体推出新的大电流集成开关稳压器 [J],
5.大功率单片开关稳压器原理与应用 [J], 沙占友
因版权原因，仅展示原文概要，查看原文内容请购买。

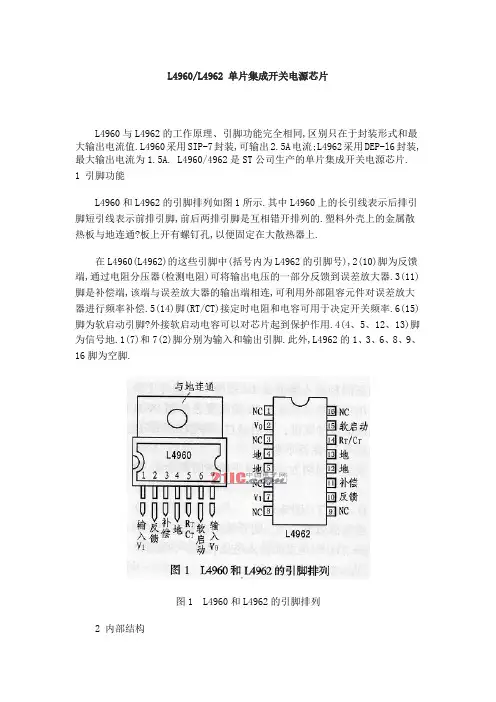

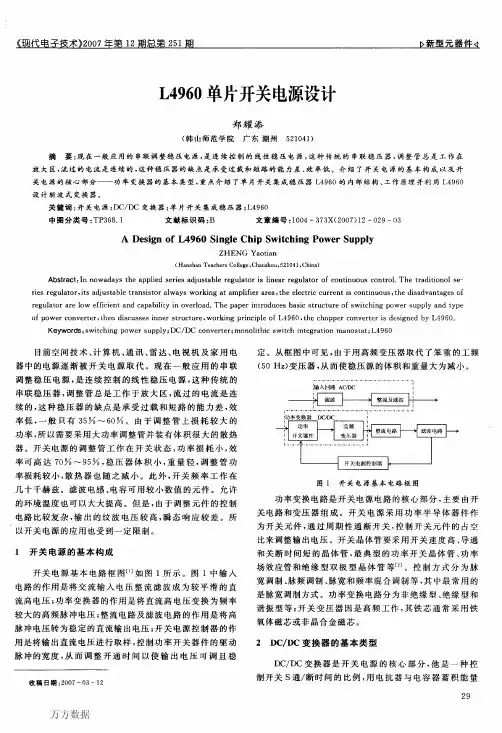

L4960/L4962 单片集成开关电源芯片L4960与L4962的工作原理、引脚功能完全相同,区别只在于封装形式和最大输出电流值.L4960采用SIP-7封装,可输出2.5A电流;L4962采用DEP-l6封装,最大输出电流为1.5A. L4960/4962是ST公司生产的单片集成开关电源芯片.1 引脚功能L4960和L4962的引脚排列如图1所示.其中L4960上的长引线表示后排引脚短引线表示前排引脚,前后两排引脚是互相错开排列的.塑料外壳上的金属散热板与地连通?板上开有螺钉孔,以便固定在大散热器上.在L4960(L4962)的这些引脚中(括号内为L4962的引脚号),2(10)脚为反馈端,通过电阻分压器(检测电阻)可将输出电压的一部分反馈到误差放大器.3(11)脚是补偿端,该端与误差放大器的输出端相连,可利用外部阻容元件对误差放大器进行频率补偿.5(14)脚(RT/CT)接定时电阻和电容可用于决定开关频率.6(15)脚为软启动引脚?外接软启动电容可以对芯片起到保护作用.4(4、5、12、13)脚为信号地.1(7)和7(2)脚分别为输入和输出引脚.此外,L4962的1、3、6、8、9、16脚为空脚.图1 L4960和L4962的引脚排列2 内部结构L4960和L4962的原理框图如图2所示(括号内为L4962的引脚序号).其内部功能电路主要包括:5.1V基准电压源、误差放大器、锯齿波发生器、PWM比较器、功率输出级、软启动电路、输出限流保护电路以及芯片过热保护电路.图2中检测电阻R3、R4组成分压器?可用于调节输出电压V0.如果不用分压器,而直接把V0反馈到2脚,V0则输出固定的+5V电压.另外,根据需要,在R1、C3两端还可并联一只高频滤波电容.L是储能电感,C5是输出滤波电容,VD3为续流二极管.L、C5和VD3构成了降压式输出电路.功率脉冲调制信号从7脚引出.该信号为高电平(开关功率管导通)时,除可向负载供电之外?还有一部分电能储存在L和C5中,此时VD3截止.当功率脉冲信号变为低电平(开关功率管关断)时,VD3导通,这样,储存于L中的电能就经过由VD3构成的回路向负载供电,从而维持输出电压V0不变.L4960和L4962的基本工作过程是:输出电压V0经R3、R4取样后,送至误差放大器的反相输入端,与加在同相输入端的5.1V基准电压进行比较,然后,用得到的误差电压Vr的幅度去控制PWM比较器输出的脉冲宽度,最后经过功率放大和降压式输出电路使V0保持不变.图2 L4960/L4962的原理框图设脉冲周期为T,高电平持续时间为m,则占空比:D=(m/T)100%设电源效率为η,则开关功率管输出的脉冲幅度Vp=ηVI,VI是直流输入电压,最后可得到:V0=ηDVI因此当η、VI一定时,只要改变占空比D,就能调节输出电压值.图3 L4960典型应用电路3 应用电路3.1 输出电压可调电路图3所示是由L4960组成的一个输出电压可调的电源电路.图中,交流220V 电压先经100VA工频变压器降压?再经桥式整流和滤波后得到直流电压VI,VI即作为L4960的输入电压.当输出电压直接与2脚相连形成闭环时?稳压值V0为5.1V(可近似视为5V);而当输出电压经过分压器接2脚形成闭环时? V0值则取决于分压比.分压器由采样反馈电阻R3、R4构成?所以输出电压V0可用下式计算:V0=(R3+R4) VREF/R3事实上,L4960和L4962只能输出5.1～40V的可调电压.但有时希望输出电压能从0V起调,这按常规方法是无法实现的.下面介绍一种简单实用的方法,首先由7905产生一个-5V电压,然后与L4960的4脚相连,使VGND=-5V,这样输出电压的调节范围就变成30～35V.图4 扩展输出电流的应用电路图3.2 扩展输出电流电路可以将几片L4960并联使用来扩展输出电流以提高输出功率,但并联使用时要加同步信号.具体方法是把各片L4960的时钟端(5脚)短接而合用一个振荡电路?利用一个振荡信号f兼作各片的同步信号来实现各片并联同步输出.当然也可以采用外同步信号.第二种方法是外接大功率开关管来扩展输出电流,利用这种方法可以把L4960的输出电流扩展到10A.其具体电路如图4所示.。

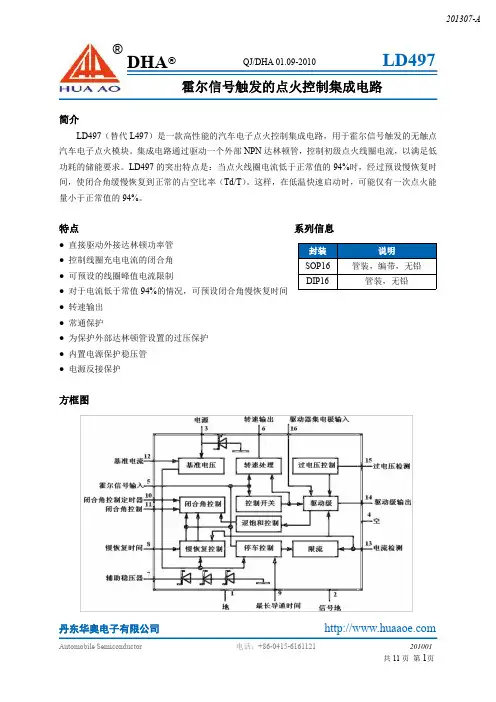

丹东华奥电子有限公司简介LD497（替代L497）是一款高性能的汽车电子点火控制集成电路，用于霍尔信号触发的无触点汽车电子点火模块。
集成电路通过驱动一个外部NPN 达林顿管，控制初级点火线圈电流，以满足低功耗的储能要求。
LD497的突出特点是：当点火线圈电流低于正常值的94%时，经过预设慢恢复时间，使闭合角缓慢恢复到正常的占空比率（Td/T ）。
这样，在低温快速启动时，可能仅有一次点火能量小于正常值的94%。
特点系列信息●直接驱动外接达林顿功率管●控制线圈充电电流的闭合角●可预设的线圈峰值电流限制●对于电流低于常值94%的情况，可预设闭合角慢恢复时间●转速输出●常通保护●为保护外部达林顿管设置的过压保护●内置电源保护稳压管●电源反接保护方框图封装说明SOP16管装，编带，无铅DIP16管装，无铅霍尔信号触发的点火控制集成电路丹东华奥电子有限公司绝对最大值热阻*)热阻（结-氧化铝),是指芯片焊接在底层为氧化铝的基片上，尺寸15×20，厚度0.65mm。
管脚连接（顶视图）缩写参数数值单位I 3直流电源电流瞬变电源电流（tf 持续时间=100ms ）200800mA mAV 3电源电压内部限压到Vz3V 6转速输出电压28V I 16驱动器集电极直流电流脉冲(t ≤3ms)300600mA mA V 16驱动器集电极电压28V I 7辅助稳压管电流40mA I 15过压稳压管直流电流脉冲（tfall 保持时间=300µs,trep 重复时间≥3ms ）1535mA mA V R 电池反接电压，应用电路图4–16V Tj,Tstg 结温和储藏温度范围–55to 150℃P tot功耗Taluminia =90℃SOP-16Tamb =90℃DIP-161.20.65W W 缩写参数数值单位Rth j-amb 热阻（结-环境）DIP16最大值90℃/W Rth j-alumin (*)热阻（结-氧化铝）SOP16最大值50℃/WLD497管脚功能（参考图4）丹东华奥电子有限公司管脚功能（续）（参考图4）电参数(Vs=14.4V,-40℃<Tj<125℃，除非另外说明)丹东华奥电子有限公司电参数（续）(Vs=14.4V,-40℃<Tj<125℃，除非另外说明)注释： 1.td/t去饱和时间比率率为：td/T=1/(1+I11C/I11D)2.当外部达林顿管工作在放大区时，Isense（检测）=Icoil（线圈）功能描述一、闭合角控制闭合角控制电路根据转速、电源电压和初级线圈特性为输出晶体管计算导通时间D。
L4970A大功率单片集成开关电源原理与应用摘要:介绍L4970A大功率单片集成开关电源芯片的内部结构、电路特点、工作原理和应用电路。
L4970A系列大功率单片集成开关电源是ST公司继L4960系列之后推出的第二代产品。
电路的特点是:采用DMOS开关功率管、混合式CMOS/双极型晶体管等集成电路制造新工艺研制而成;输出电压在5.1V到40V范围内连续可调通过自举电容可获得大电流输出;利用掉电复位电路能实时地向微机发出信号,监视系统电源的工作状态。
1工作原理L4970A的原理框图如图1所示(注:引脚序号适用于L4970A/4975A/4977A)。
其内部功能电路主要包括基准电压源,锯齿波发生器,内置40kHz振荡器,欠压检测与过热保护电路,误差放大器,比较器,PWM锁存器,或非门,触发器(由两级或门构成),驱动级,DMOS开关功率管,限流比较器,软启动电路,掉电复位电路。
其中内部基准电压源能输出两路基准电压,一路是VREF=5.1V,供设定输出电压V0值用;另一路为VSTART=12V,它与自举电路相配合,可将驱动级的电源电压提升12V。
误差放大器的开环电压增益AVO>60dB,电源电压抑制比PMRR=80dB,输入失调电压为2mV。
1.1L4970A系列的导通阈值电压导通阈值电压VON=11V,并有1V的滞回电压。
为保证芯片能可靠工作,要求最低输入电压VIL>11V,一般取VImin15V。
为了给DMOS开关功率管提供足够大的驱动电压,采用了自举升压方式。
利用内部的12V基准电压源将自举电容Cb 充电到12V,叠加到驱动级电源上,使之提升到(VI+12V)。
DMOS功率管的开关时间为50ns,能在200kHz高频下正常工作,其峰值驱动电流约为0.5A。
1.2PWM控制环路PWM控制环路的工作原理是:首先把反馈输入电压与5.1V基准电压进行比较,产生误差电压Vr;再将Vr与锯齿波电压VJ作比较,获得固定频率的脉冲调制信号,经驱动级驱动DMOS功率管,最后利用由L、VD、C构成的降压式输出电路,得到稳定的输出电压。

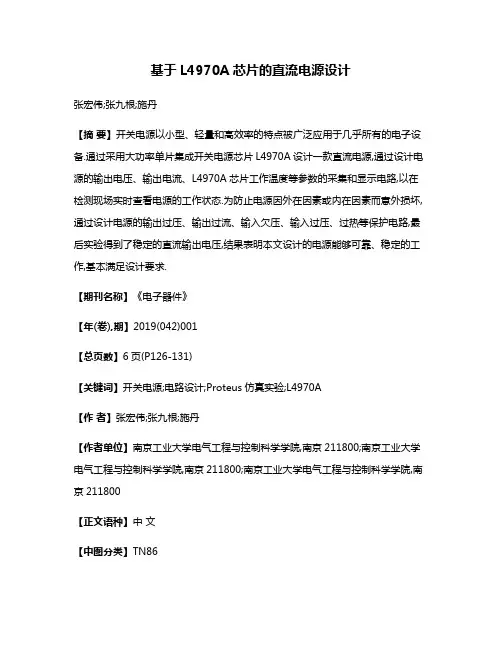

基于L4970A芯片的直流电源设计张宏伟;张九根;施丹【摘要】开关电源以小型、轻量和高效率的特点被广泛应用于几乎所有的电子设备.通过采用大功率单片集成开关电源芯片L4970A设计一款直流电源,通过设计电源的输出电压、输出电流、L4970A芯片工作温度等参数的采集和显示电路,以在检测现场实时查看电源的工作状态.为防止电源因外在因素或内在因素而意外损坏,通过设计电源的输出过压、输出过流、输入欠压、输入过压、过热等保护电路,最后实验得到了稳定的直流输出电压,结果表明本文设计的电源能够可靠、稳定的工作,基本满足设计要求.【期刊名称】《电子器件》【年(卷),期】2019(042)001【总页数】6页(P126-131)【关键词】开关电源;电路设计;Proteus仿真实验;L4970A【作者】张宏伟;张九根;施丹【作者单位】南京工业大学电气工程与控制科学学院,南京211800;南京工业大学电气工程与控制科学学院,南京211800;南京工业大学电气工程与控制科学学院,南京211800【正文语种】中文【中图分类】TN86开关电源是在电力电子技术的基础上,利用开关管占空比比例使其输出稳定电压的一种电源。
