常用的表面化学转化方法有氧化、磷化、钝化三种磷化工艺常用的表面化学转化方法有氧化、磷化、钝化三种磷化工艺主要有浸渍法、喷淋法和涂刷法磷化分为锌磷化液、锌钙磷化液、锌锰磷化液、锰磷化液、铁磷化液、非晶相铁磷化液按磷化处理温度分类高温磷化、中温磷化、低温磷化、常温磷化提高金属工件耐腐蚀能力的简单可靠、费用较低、操作简便的工艺方法，在工业上应用很广(1)高温磷化磷化处理温度为80~90℃。
优点是配方成份简单，磷化速度快，磷化膜的耐蚀性、硬度及耐热性能较高。
缺点是槽液温度高、耗能大、蒸发量大、沉渣多，成本高，形成磷化膜较厚且粗糙，一般不作涂装前的磷化。
(2)中温磷化磷化处理温度为60~75℃。
优点是磷化速度较快，磷化结晶较细，耐蚀性能好，但磷化膜仍较厚，涂装后涂膜的光泽不好，一般适用于耐蚀性防护层及喷、刷漆的底层，但不适用于电泳及静电粉末喷涂的底层。
(3)低温磷化磷化处理温度为35~55℃。
低温磷化成膜动力主要依赖配方中的促进剂等物质，形成的磷化膜薄而致密，平整光滑，槽液稳定，沉渣较少，能耗小，维护简便，使用综合成本低，是目前国内外涂装底层处理的主要技术。
(4)常温磷化常温状态下，不加温的磷化工艺。
磷化成膜的动力完全依赖于配方中的促进剂成分。
节能，减少设备投资，是新的发展趋势，但磷化速度较侵，对大批量产品不适用。
磷化配方复杂，槽液维护调整难度较大，槽液浓度较高，但综合成本较低，是发展方向。
金属表面在除油、除锈后，为了防止重新生锈，通常要进行化学处理，使金属表面生成一层保护膜，该膜通常只有几微米，主要起增强涂层和底材附着力的作用，较厚的膜层还能增强防锈性能。
常用的表面化学转化方法有氧化、磷化、钝化三种。
其中，磷化是化学处理的中心环节，是一种大幅度提高金属工件耐腐蚀能力的简单可靠、费用较低、操作简便的工艺方法，在工业上应用很广。
1、与磷化工艺相关的标准金属(主要指钢铁)经含有锌(Zn)、锰(Mn)、铬(Cr)、铁(Fe)等磷酸盐的溶液处理后，在基底金属表面形成一种不溶性磷酸盐膜，此种过程称为磷化。

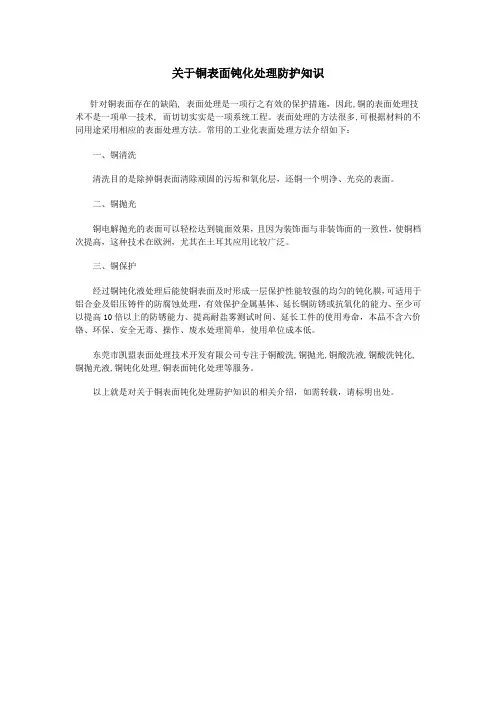

关于铜表面钝化处理防护知识
针对铜表面存在的缺陷, 表面处理是一项行之有效的保护措施，因此,铜的表面处理技术不是一项单一技术, 而切切实实是一项系统工程。
表面处理的方法很多,可根据材料的不同用途采用相应的表面处理方法。
常用的工业化表面处理方法介绍如下：
一、铜清洗
清洗目的是除掉铜表面清除顽固的污垢和氧化层，还铜一个明净、光亮的表面。
二、铜抛光
铜电解抛光的表面可以轻松达到镜面效果，且因为装饰面与非装饰面的一致性，使铜档次提高，这种技术在欧洲，尤其在土耳其应用比较广泛。
三、铜保护
经过铜钝化液处理后能使铜表面及时形成一层保护性能较强的均匀的钝化膜，可适用于铝合金及铝压铸件的防腐蚀处理，有效保护金属基体、延长铜防锈或抗氧化的能力、至少可以提高10倍以上的防锈能力、提高耐盐雾测试时间、延长工件的使用寿命，本品不含六价铬、环保、安全无毒、操作、废水处理简单，使用单位成本低。
东莞市凯盟表面处理技术开发有限公司专注于铜酸洗,铜抛光,铜酸洗液,铜酸洗钝化,铜抛光液,铜钝化处理,铜表面钝化处理等服务。
以上就是对关于铜表面钝化处理防护知识的相关介绍，如需转载，请标明出处。
不锈钢酸洗钝化工艺奥氏体不锈钢具有良好的耐腐蚀性能，而且还有良好的冷热加工性能，因此被广泛地用于制造各类具有防腐蚀要求的压力容器，奥氏体不锈钢表面的钝化膜，对其耐腐蚀有很大影响。
奥氏体不锈钢的钝化膜主要是通过对其表面进行酸洗钝化处理得来的。
钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。
其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能中固地附在金属表面上的钝化膜。
这层膜成独立相存在，通常是氧和金属的化合物。
它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。
奥氏体不锈钢经氧化性介质处理后其表面能形成满足上述要求的钝化膜，但该钝化膜在起活化作用的Cl-、Br-、F-等卤素离子作用下，极易受到破坏。
这也就是虽经酸洗钝化处理的奥氏体不锈钢压力容器在进行水压试验后若不能将水渍除干净，但应控制水的Cl-含量不超过25ppm的原因之一。
另外并非任何金属的氧化膜都可视作钝化膜，如碳钢在高温氧化后形成的氧化膜由于不能满足牢固地附在金属表面的要求而不能充作钝化膜。
对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。
整个处理过程就称为酸洗钝化处理，筒称酸洗钝化。
2酸洗液、钝化液及酸洗膏可登陆中国化工大全网查找。
威海云清化工开发院在这方面做得相对比较专业，具体可咨询：0631-5621396。
3酸洗钝化处理的常规工艺过程：为确保酸洗钝化质量，酸洗钝化首先需考虑采用酸洗钝化液浸泡的方式，在不便于采用液体浸泡的情况下，才考虑用涂刷酸洗钝化膏的方式，但不宜使用涂刷酸洗钝化液的方式。
当采用酸洗钝化液浸泡的方式时，需定期对浸泡液进行测试和化验。
酸洗钝化的常规工艺过程如下：→酸洗→冲洗→钝化（池洗）→预处理→→酸洗钝化（二合一）液（池洗）→冲洗→后处理→酸洗钝化（二合一）膏（池洗）→去除焊缝及母材表面的飞溅、焊药、灰尘等。
不锈钢的抗腐蚀性能主要由于表面覆盖着一层极薄的（约1nm)致密的钝化膜，这层膜把腐蚀介质隔离，是不锈钢防护的基本屏障。
不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应大大降低。
通常在有还原剂（如氯离子）情况下倾向于破坏膜，而在氧化剂（如空气）存在时能保持或修复膜。
不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。
通常先要进行彻底清洗，包括碱洗和酸洗，再用氧化剂钝化，才能保征钝化膜的完整性与稳定性。
酸洗的目的之一是为钝化处理创造条件，保证形成优质的钝化膜。
因为通过酸洗使不锈钢表面平均有10um厚一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面上其它部位高，因此酸洗可使整个表面趋于均匀平衡，一些原来容易造成腐蚀的隐患被清除掉了。
但更重要的是，通过酸洗钝化，使铁与铁的氧化物比铬与铬的氧化物优先溶解，去掉了贫铬层，造成铬在不锈钢表面富集，这种富铬钝化膜的电位可达＋1.0V(SCE),接近贵金属的电位，提高了抗腐蚀的稳定性。
不同的钝化处理也会影响膜的成份与结构，从而影响不锈性，如通过电化学改性处理，可使钝化膜具有多层结构，在阻挡层形成CrO3或Cr2O3，或形成玻璃态的氧化膜，使不锈钢发挥最大的耐腐蚀性。
1．不锈钢酸洗钝化的必要性:奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加上r生能。
因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。
其主要目的在于防腐防锈。
不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。
工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。
在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。
