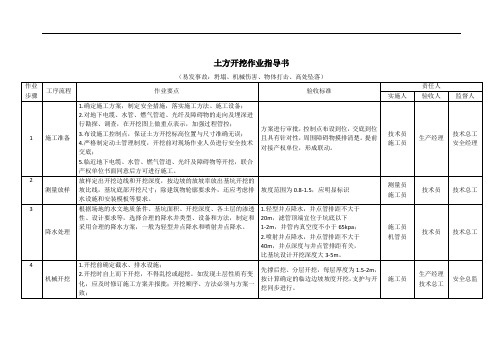

土方开挖作业指导书

土方开挖作业指导书1 目的为了使土方开挖作业流程规范化并符合质量安全要求，特制定本作业标准。

2 范围本标准适用于本公司所实施的房建工程土方开挖作业过程控制。

3 术语定义无4 职责4.1 各项目对土方开挖作业中的进度进行控制。

4.2项目安质部和工程部对土方开挖过程中的安全和质量进行检查和监督，并留好相关影像资料。

4.3项目合约部对土方开挖的工程量进行确认，并对过程中的土层进行界定，遇到淤泥、流沙等土质时，做好量价的签证工作。

4.4项目资料部门负责做好土方开挖的过程资料。

4.5土方开挖作业人员按照本标准对挖机设备的完好性进行检查和开挖作业过程控制。

5 作业流程图6 作业标准6.1 准备工作6.1.1机械准备6.1.1.1挖土机械主要有挖土机、推土机、铲运机、自卸汽车等，应按相应挖方工程量和各机械适应性初选。

6.1.1.2一般机具材料主要有铁锹（尖、平头两种）、手推车、小白线或20号铅丝、钢卷尺、坡度尺等。

6.1.2地上、地下障碍物清理土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和妥善处理。

6.1.3场地平整场地表面要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟。

6.1.4控制桩保护正确测放出建筑物或构筑物的位臵，或场地的定位控制线（桩），对测量桩点进行保护，避免土方开挖时造成扰动。

6.1.5现场规划6.1.5.1设臵现场道路和出入口。

6.1.5.2如果有场地土方开挖设计图纸，根据图纸修建基坑周边临时排水沟，并配备基坑抽排水设备，做好临时用电线路的布设；若没有设计图纸，需要根据基坑大小及降雨量通过计算设臵好基坑临时排水措施。

6.1.5.3施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要加固或加宽等准备工作。

6.1.5.4施工区域运行路线的布臵，应根据作业区域工作的大小、机械性能、运距和地形起伏等情况加以确定。

6.1.5.5在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工进行。

可编辑修改精选全文完整版施工作业指导书土方开挖及支护施工作业指导书一、主要施工方法1、土方开挖技术参数本地下工程基坑开挖深度为2.6～4.8m。

将按如下规则进行开挖：放坡均采用1:0.75放坡系数。

坑底底边距离建筑物外墙边1.5m，留工作面和砌筑排水沟。

开挖由西侧向东倒退进行，分层分段进行，开挖遵循“边挖土、边支护”的原则，结合边坡位置，每层按1.5m左右进行，分段距离15～20m，预留200mm厚土层人工开挖。

在开挖至设计标高后，立即验槽，进行垫层混凝土浇筑工作。

2边坡支护技术参数本工程基坑支护在距坡顶1.5m打入一排Φ14@1500mm插筋，斜坡上打入2排Φ14@1500mm插筋固定钢筋网片,打入深度均为1.5m；坡面采用Φ14@1500（双向）螺纹钢作为横向纵向加强筋，加强筋与网面钢筋焊接牢靠，坡面喷射C20细石混凝土60mm厚，内配0.8@40×40mm钢板网片满铺。

支护面预埋长500mm直径50mm外罩滤网的PVC管作为泄水管，间距3m梅花型错开布置，管子口部四周用水泥浆封固。

基坑周边及坑底设置截水沟，避免地面水进入基坑。

下层土或相邻段土体的开挖须等待到上层或相邻段边坡网支护施工完毕喷射混凝土面层达到70%(3～4天）后方可进行。

坡底与拟建建筑物外侧边缘距离为1.5m。

3、基坑排水降水方案选择用排水沟和集水井集水明排。

基坑开挖后及时设置坑内排水沟和集水井，防止基坑积水。

排水沟设置为在基坑四周离基坑500mm处，尺寸为300×300mm，按照0.2%的坡度排入集水井，集水井尺寸为800×800mm，深度1500mm。

集水井设置原则为转角处设置，直线长度不超过30m设置一个。

用水泵抽水至场地排水沟，与场地施工排水系统相连。

经沉淀池沉淀后直接排入市政管道。

在挖土过程中，可视实际情况在基坑中央临时挖集水坑，排除基坑中明水，施工至基底后按实际情况在坑底周边布置排水沟。

1、合用范围 . .................................. ...............2、编写依照 . .................................................3、作业流程 . .................................................4、安全风险辨析及控制举措. ...................................5、作业准备 . .................................................6、作业方法 . .................................................7、强迫性条则. ...............................................8、质量控制举措及查验标准. ................................... 错误 ! 不决义书签。

错误 ! 不决义书签。

错误 ! 不决义书签。

错误 ! 不决义书签。

错误 ! 不决义书签。

错误 ! 不决义书签。

错误 ! 不决义书签。

错误 ! 不决义书签。

1、合用范围本作业指导书合用于扎鲁特旗东湖（西湖、南湖）各20MW屋顶散布式与现代农牧业相交融光伏发电项目工程的机械挖土和人工挖土。

2、编写依照表 2-1编写依照序号引用资料名称1GB 50202-2002 《建筑地基基础工程施工质量查收规范》2GB 50300-2013 《建筑工程施工质量查收一致标准》3 《110kV-1000kV 变电（换流）站土建工程施工质量查收及评定规程》（ DL/） 84 《输变电工程建设标准强迫性条则实行管理规程》Q/GDW248-20085 《国家电网企业输变电工程质量通病防治工作要求及技术举措》（基建质量〔 2010〕 19 号）6 《国家电网企业输变电工程标准工艺（一）：施工工艺示范手册》7 《国家电网企业输变电工程标准工艺（三）：工艺标准库》8工程设计图纸、施工组织设计等技术文件3、作业流程作业（工序）流程图见图3-1.开始确立坡度确立开挖的次序丈量放线土方开挖修边清底达成图 3-1作业（工序）流程图4、安全风险辨析及控制举措表 4-1 安全风险辨析及控制举措表序号安全风险预控举措1. 成立现场车辆运输、设施管理的相关制度。

无支护土方开挖工程作业指导书1、适用范围1.1适用于埋置深度5m以内，施工期较短，挖基坑时不影响临近的建筑物的安全。

（地质条件好或放坡开挖不受周围条件限制时，深度可以大于5m）浅基础的基坑开挖施工。

1.2地下水位低于基底，或渗透量小，不影响坑壁稳定。

2、作业准备2.1技术准备开工前组织技术人员认真审核施工图纸，澄清有关技术问题，熟悉规范和技术标准，制定施工安全保护措施，提出应急方案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2外业技术准备（1）须做好施工测量，测定建筑物基础外边中心和临时水准基点，同时还必须做好断面测量，放出基本边桩，经核对无误后。

方可施工。

（2）按基坑施工要求清除地面土堆及防碍基坑开挖的障碍物，对受开挖影响的架空线和底下管线，采取迁改或保护措施。

（3）基坑开挖前做好防水、排水工作，应在基坑顶部边缘外四周挖好防水、排水沟以拦截雨水。

若基坑在低凹处或河床中，为可排干积水，必须准备足够的排水机具。

3、技术要求《建筑地基基础施工质量验收规范》GB 50202-2002《建筑施工土石方安全技术规范》JGJ108-20094、施工工艺流程测量放线→切线分层开挖→排降水→修坡→留足预留土层→整平等。

5、施工要求5.1测量放线：土方开挖前对开挖区域加密平面控制网并进行复核，合格后方可使用。

根据土方开挖范围、放坡尺寸、坑底作业面尺寸计算确定开挖的外轮廓线和基底线并在适当位置设置长期的定位控制桩。

基坑边线放线完毕以后，采用水准仪、钢尺、经纬仪或全站仪进行验线。

长度、宽度(由设计中心线向两边量)偏差在允许范围内(+200mm～-50mm)，报监理单位进行验线。

另外在开挖前，按10m方格网测出地面标高网留存。

5.2基坑开挖（1）基坑坑壁开挖形式的选择：常见的无支护坑壁形式有垂直坑壁、斜坡和阶梯形坑壁、变坡度坑壁的三种：1对于天然湿度接近最佳含水量、构造均匀、不致发生坍滑、移动、松散或不均匀下沉的土质，基坑开挖可采取垂直坑壁的形式。

蓄滞洪区二期建设工程土方开挖施工作业指导书编制:审核：批准:建设集团股份有限公司蓄滞洪区二期建设工程工程项目部年月土方开挖施工作业指导书一、编制目的本工程土方开挖为关键工序，因此特针对土方开挖编制作业指导书，其目的就是通过作业指导书的编制，拟定出合理可行的施工方法，最终达到本工程的质量、安全要求。

本作业指导书的目标是指导本工程土方开挖的施工作业及指导管理人员、施工人员施工控制。

二、编制依据（1）《蓄滞洪区二期建设工程施工合同》（2）《蓄滞洪区二期建设工程施工图纸》（3）施工现场情况；（4）蓄滞洪区二期建设工程施工施工组织设计（5）《建筑地基处理技术规范》（JGJ79-2012）（6）《建筑地基基础工程施工质量验收规范》（GB50202-2018）（7）《北京市建筑垃圾分类消纳管理办法（暂行）》三、适用范围适用于本工程土方开挖作业四、工程简介本工程涉及本工程合同编号：位于分洪道东北处，标段工程内容包括土方工程，人工湿地工程，绿化灌溉工程，护岸，道路、广场、栈道、桥梁、平台等景观工程，水机设备，电气、自动化电缆铺设等及与本标段有关的水土保持工程和施工期环境保护工程等。

项目位置：段位于项目区的东北侧：土方开挖工作内容包括：场地清理、土方开挖（综合考虑种植土开挖堆存、土方回填及外运）、开挖工作面的平整、测量。

五、施工准备1、施工机械本工程土方开挖总量约97.7万m3，每月均开挖强度：97.7/10=9.77万m3，每天需完成开挖量3300m3，结合土方开挖利用方式及作业时间，计算机械配备如下：挖填：约97.7万m3，总工期：2019年10月10日~2020年6月15日。

（1）挖掘机：配备的挖掘机斗容量平均为2m3，充满系数为0.85，工作效率为60次/h；每天工作12小时；每台每天挖土量：2*0.9*12*60=1296m3 ，月强度：97.7/10=9.8万，98000÷30÷1296=2.52，需要3台。

土石方开挖作业指导书
一、施工准备
1、研究和熟悉图纸，并进行现场核对，计算工程量，结合工程实际情况编制施工方法。

2、施工现场放样
（1）、复测中心点。

（2）、确定构筑物纵横轴线。

（3）、按构筑物几何尺寸确定构筑物大样。

（4）、根据设计要求放坡，根据基础开挖高程计算出构筑物开挖轮廓线。

（5）、定位开挖线。

3、作好开工前的准备工作，向监理工程师递交开工报告，组织施工人员和机械进入施工现场。

二、施工方案
1.1施工程序
测量放线→土石方开挖→清坡
1.2施工方法
开挖前首先应根据设计图纸要求，放出路基中心线，并根据路基设计高程及原地面线高程及施工边坡要求，放出施工开挖边线，然后进行开挖施工。

土石方开挖时,先采用5m3装载机清除表层碎石土层，8t自卸汽车配合外运，然后采用手持式风钻对岩石部分进行爆破开挖，
风镐及人工配合修整坡面至设计要求。

严格控制路基中心线，高程、边坡、标高控制在±30mm 以内，中心线控制在±20mm范围内。

全部开挖工作应根据图纸要求的开挖线，设计边坡尺寸进行，尽量避免超挖及欠挖，土方边坡应符合设计要求和规范规定。

路基开挖过程中，应详细作好施工记录，符合设计要求和规范规定时方可进行下一道工序。

开挖渠道土方施工作业指导书渠道开挖方法有人工开挖、机械开挖和爆破开挖。

选择开挖方法，取决于技术条件、土壤种类、渠道纵横断面尺寸、地下水位等因素。

一、施工工艺流程施工准备——测量放线——机械开挖（推土机、铲运机、挖掘机）——土方外运或就地堆存二、施工准备熟悉图纸核算工程量；进行机械设备组合；测量人员进行施工放样；做好便道维护，按要求选择弃土场。

三、施工方法（1）推土机开挖、运输开挖深度不宜超过1.5～2.0m，填筑渠堤高度不宜超过2～3m，推土机的经济运距在100m以内，以30～60m为最佳运距。

推土机的特点是操作灵活、运输方便，所需工作面较小，行驶速度较快，易于转移。

推土机可以单独使用，也可以配合装载机进行集料。

（2）铲运机开挖、运输半挖半填渠道或全挖方渠堤就近弃土时，采用铲运机开挖最为有利。

铲运机的特点是能独立完成铲土、运土、填筑、压实等工作，行驶速度快，操作灵活，运作方便，生产效率高费用低。

适宜运距在800m以内的挖运土方，当运距为200～350m时效率最高。

（3）挖掘机开挖、自卸汽车运输挖掘机是渠道土方开挖的主要机械，应用最广。

自卸汽车在运距方面的适应性较强。

如果渠道断面尺寸较小以及就地堆存土料时，采用单一挖掘机开挖、弃土；如果运距较远采用挖掘机开挖、装土，自卸汽车运输到指定地点。

（4）、施工排水、降水施工期临时排水提前做好排水设施：在土方开挖前，加设临时性截水沟或筑土堤，按施工图要求开挖并完成上部截水沟的施工，并在开挖前完成。

及时排除地面积水：在场地开挖过程中，应做好临时性地面排水设施，保持必要的地面排水坡度、设置临时坑槽、使用机械排除积水以及开挖排水沟排走雨水和地面积水等。

采取的临时排水设施，应保护已开挖的永久建筑物和永久边坡免受冲刷和侵蚀破坏。

施工降水根据不同的降水深度以及时段分别采用不同的降水方式1、明排降水方法：（1）、适用条件：当施工降水初期以及水位降深在2m以内时采用明排井（坑）降水方法，特别适用于不宜产生流沙、流土、潜蚀、管涌、淘空、塌陷等现象的粘性土、沙土、碎石土的地层。

土方开挖及填筑作业指导书一、土方开挖工程概况泃河主河道长89.4km，流域面积约1712.8k㎡，其中北京市境内长54.4km，流域面积约1170.6k㎡。

泃河于泥河村进平谷区境内后，入海子水库，再经靠山集、韩庄、南独乐河、夏各庄、城关镇、东高村、马昌营、英城、马坊乡，进入河北省三河县境内。

泃河在北京境内较大支流有将军关石河、豹子峪石河、黄松峪石河、鱼子山石河、太务石河、拉煤沟、洳河、龙河（又称果各庄沟）、金鸡河等。

由于泃河大部分河段为自然发育，上开口狭窄，河道弯曲，水流条件差，行洪能力低，中下游易发生洪涝灾害。

本次治理范围为K6+000-K11+380，治理长度5.38km；治理主要内容对原有河道进行扩建，河道内铺设防水毯，河坡进行护砌，提高河道的行洪能力。

工程新建河道上游处设计重新调整河道线路，在桩号K6+133处开始调整，在K7+049处于原状河道相接，河道线路调整后，桩号K6+133至K7+049段河道为新建河道。

1、土方开挖施工准备1.1、施工工艺流程准备工作→河道导流→地表及可预见的地下物拆除→场地清理→施工降水和排水→测量放线→开挖运输→弃土场堆存→平整边坡的维护加固→河槽平整→完工验收前的维护→质量检查与验收1.2、施工准备1.2.1、施工测量河槽开挖前，施工测量人员对施工线路进行复核性测量；如有问题，及时反馈给设计单位。

控制测量完成后，按规定进行测量放线。

根据本工程土方开挖的实际特点,配备专职测量员，使用全站仪进行控制测量,导线闭合差符合设计标准。

施工测量仪器的校验：根据计量检测周期规定，施工测量人员负责将投入本工程的测量仪器送至计量检测部门进行检测，使测量仪器始终处于有效检测期内，保证测量精度。

交桩：交桩时施工测量人员接受设计勘测单位的平面和高程系统的控制网、测量基准等。

交桩完成后，施工测量人员对交桩结果进行复核，按监理程序要求将复核结果上报，并对点位按测量规范要求加固，在施工使用期间进行维护。
