2FSK调制解调电路的设计

一．2FSK 调制原理：1、2FSK 信号的产生：2FSK 是利用数字基带信号控制在波的频率来传送信息。

例如，1码用频率f1来传输，0码用频率f2来传输，而其振幅和初始相位不变。

故其表示式为{)cos()cos(21122)(θωθωϕ++=t A t A FSK t 时发送时发送"1""0"式中，假设码元的初始相位分别为1θ和2θ；112f π=ω和222f π=ω为两个不同的码元的角频率；幅度为A 为一常数，表示码元的包络为矩形脉冲。

2FSK 信号的产生方法有两种：（1）模拟法，即用数字基带信号作为调制信号进行调频。

如图1-1（a ）所示。

（2）键控法，用数字基带信号)(t g 及其反)(t g 相分别控制两个开关门电路，以此对两个载波发生器进行选通。

如图1-1（b ）所示。

这两种方法产生的2FSK 信号的波形基本相同，只有一点差异，即由调频器产生的2FSK 信号在相邻码元之间的相位是连续的，而键控法产生的2FSK 信号，则分别有两个独立的频率源产生两个不同频率的信号，故相邻码元的相位不一定是连续的。

(a) (b)2FSK 信号产生原理图由键控法产生原理可知，一位相位离散的2FSK 信号可看成不同频率交替发送的两个2ASK 信号之和，即)cos(])([)cos(])([)cos(·)()cos()()(221122112θωθωθωθωϕ+-++-=+++=∑∑∞-∞=∞-∞=t nT t g a t nT t g a t t g t t g t n s n n s n FSK其中)(t g 是脉宽为s T 的矩形脉冲表示的NRZ 数字基带信号。

{P ,0P11概率，概率-=n a {P 1,0P1-=概率，概率na其中，n a 为n a 的反码，即若1=n a ，则0=n a ；若0=n a ，则1=n a 。

2、2FSK 信号的频谱特性：由于相位离散的2FSK 信号可看成是两个2ASK 信号之和，所以，这里可以直接应用2ASK 信号的频谱分析结果，比较方便，即)]()()()([]|)(||)(||)(||)([|)()()(2211161222221211622221f f f f f f f f T f f Sa T f f Sa T f f Sa T f f Sa f S f S f S S S S S T ASK ASK FSK S++-+++-+++-+++-=+=δδδδππππ2FSK 信号带宽为 s s FSK R f f f f f B 2||2||21212+-=+-≈ 式中，s s f R =是基带信号的带宽。

2FSK调制与解调系统设计与仿真一、引言2FSK（两频移键控）调制与解调是一种基于频率变化的数字调制与解调技术，常用于数字通信系统中。

本文将介绍2FSK调制与解调系统的设计与仿真过程。

1.系统原理a)数字信号生成：生成要传输的数字信号，可通过随机产生0和1的序列或者由外部输入得到。

b) 载波信号生成：生成两个频率分别为fc1和fc2的正弦波信号。

c)数字信号与载波信号调制：将数字信号与载波信号进行调制，根据数字信号的每一位来选择对应的载波频率。

2.仿真步骤在MATLAB等仿真软件中，可以进行2FSK调制系统的仿真：a)生成数字信号：生成一定长度的随机01序列或者由外部输入得到的数字信号。

b) 生成载波信号：生成两个频率分别为fc1和fc2的正弦波信号。

c)数字信号与载波信号调制：根据数字信号的每一位来选择对应的载波频率进行调制。

d)绘制调制后的信号波形。

1.系统原理2FSK解调系统将2FSK调制的信号转换为数字信号，实现数字信号与模拟信号的转换。

具体设计如下：a)接收信号：接收被调制的信号。

b) 与载波信号相乘：将接收信号与两个频率分别为fc1和fc2的正弦波载波信号相乘。

c)预处理：去除直流分量。

d)低通滤波：通过低通滤波器滤除高频成分。

e)匹配滤波：利用匹配滤波器，分别滤出与两个载波频率相关的信号。

f)判决：根据滤波后的信号幅值大小进行判决，得到数字信号。

2.仿真步骤在MATLAB等仿真软件中，可以进行2FSK解调系统的仿真：a)接收信号：接收被调制的信号。

b) 与载波信号相乘：将接收信号与两个频率分别为fc1和fc2的正弦波载波信号相乘。

c)预处理：去除直流分量。

d)低通滤波器设计：设计一个合适的低通滤波器以滤除高频成分。

e)匹配滤波器设计：设计两个匹配滤波器，使其与对应载波频率相匹配。

f)与滤波后信号进行判决：根据滤波后的信号幅值大小进行判决，得到数字信号。

g)绘制解调后的信号波形。

四、总结2FSK调制与解调系统可以将数字信号转换为模拟信号进行传输，并将模拟信号解调为数字信号。

*******************实践教学*******************兰州理工大学计算机与通信学院2011年秋季学期高频电子线路课程设计题目：2FSK调制解调电路的设计专业班级：姓名：学号：指导教师：成绩：摘要在现代数字通信系统中，频带传输系统的应用最为突出。

用基带数字信号控制高频载波,把基带数字信号变换为频带数字信号的过程称为数字调制，已调信号通过信道传输到接收端，在接收端通过解调器把频带数字信号还原成基带数字信号，这种数字信号的反变换称为数字解调，把包含调制和解调过程的传输系统叫做数字信号的频带传输系统。

以数字信号作为调制信号的调制技术。

一般采用正弦波作为载波，这种数字调制又称为载波键控。

用电键进行控制，这是借用了电报传输中的术语。

载波键控是以数字信号作为电码，用它对正弦载波进行控制，使载波的某个参数随电码变化。

根据正弦波受控参数的不同，载波键控可以分为三大类:移幅键控(ASK)、移频键控(FSK)、移相键控(PSK)。

它们分别是正弦波的幅度、频率、相位随着数字信号而变化，图为三种键控相应的波形和功率谱密度。

FSK信号的产生可利用一个矩形脉冲序列对一个载波进行调频而获得。

这正是频率键控通信方式早期采用的实现方法，也是利用模拟调频法实现数字调频的方法。

2FSK信号的另一产生方法便是采用键控发法，即利用受矩形脉冲序列控制的开关电路对两个不同的独立频率源进行选择。

2FSK它是利用载频频率变化来传输数字信息。

数字载频信号又可分为相位离散和相位连续两种情形。

若两个振荡频率分别由不同的独立振荡器提供，它们之间的相位互不相关，这就叫相位离散的数字调频信号；若两个振荡频率由同一振荡信号源提供，是对其中一个载频进行分频，这样产生的两个载波就是相位连续的数字调频信号。

本实验电路利用移频键控法，由振荡器产生不同的载频频率作为两个不同频率的载频信号，即为相位不同的数字调频信号，由基带信号对不同频率的载波信号进行选择。

一、设计基本原理和系统框图2FSK 系统分调制和解调两部分。

①调制部分：2FSK 信号的产生方法主要有两种。

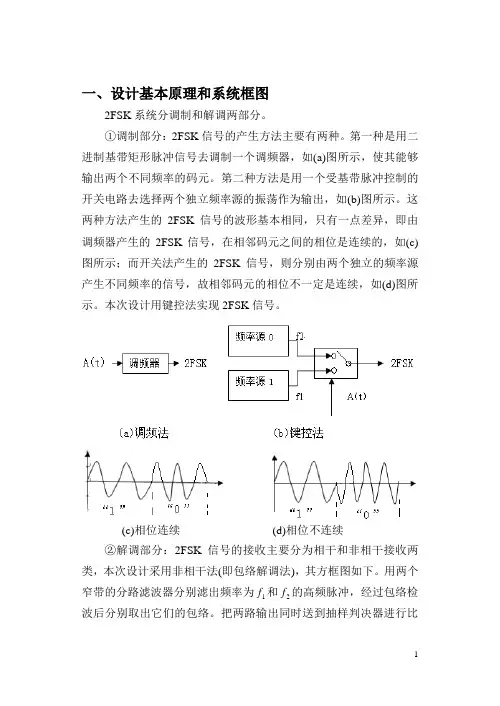

第一种是用二进制基带矩形脉冲信号去调制一个调频器，如(a)图所示，使其能够输出两个不同频率的码元。

第二种方法是用一个受基带脉冲控制的开关电路去选择两个独立频率源的振荡作为输出，如(b)图所示。

这两种方法产生的2FSK 信号的波形基本相同，只有一点差异，即由调频器产生的2FSK 信号，在相邻码元之间的相位是连续的，如(c)图所示；而开关法产生的2FSK 信号，则分别由两个独立的频率源产生不同频率的信号，故相邻码元的相位不一定是连续，如(d)图所示。

本次设计用键控法实现2FSK 信号。

(c)相位连续 (d)相位不连续②解调部分：2FSK 信号的接收主要分为相干和非相干接收两类，本次设计采用非相干法(即包络解调法)，其方框图如下。

用两个窄带的分路滤波器分别滤出频率为1f 和2f 的高频脉冲，经过包络检波后分别取出它们的包络。

把两路输出同时送到抽样判决器进行比较，从而判决输出基带数字信号。

FSK 信号包络解调方框图设频率1f 代表数字信号1；2f 代表数字信号0，则抽样判决器的判决准则：式中x1和x2分别为抽样判决时刻两个包络检波器的输出值。

这里的抽样判决器，要比较x1、x2的大小，或者说把差值x1-x2与零电平比较。

因此，有时称这种比较判决器的判决电平为零电平。

当FSK 信号为1f 时，上支路相当于接收“1”码的情况，其输出x1为正弦波加窄带高斯噪声的包络，它服从莱斯分布。

而下支路相当于接收“0”码的情况，输出x2为窄带高斯噪声的包络，它服从瑞利分布。

如果FSK 信号为2f ，上、下支路的情况正好相反，此时上支路输出的瞬时值服从瑞利分布，下支路输出的瞬时值服从莱斯分布。

无论输出的FSK 信号是1f 或2f ，两路输出的判决准则不变，因此可以判决出FSK 信号。

二、各单元电路设计2.1 2FSK调制单元要将NRZ码经过2FSK调制成为2FSK信号，我们采用一个受基带脉冲控制的开关电路去选择两个独立频率源的振荡作为输出。
