2FSK调制解调系统设计作者姓名：舒珑塔（2）晋良斌（2）专业名称：2013级信息工程指导教师：刘晓丽讲师摘要2FSK是一种在无线通信中很有吸引力的数字调制方式，目前在短波，微波和卫星通信中均被采用。

随着超大规模集成电路技术和计算机技术的飞速发展，数字信号处理（DSP）技术在通信领域中已有了广泛的应用。

本论文研究并实现了基于DSP的全数字2FSK发送与接收系统。

本文分析并防真了基于直接数字频率合成原理的2FSK全数字调制的方法；分析并防真了基于差分基带相位傅立叶变换的载波频偏和位定时算法.最终得到结果如下：1.实现了数字的2FSK数字化调制。

本文在独立设计的DSP系统上进行了调制实验。

通过改变程序中的参数，成功实现了多种速率的数据发送。

2.实现了2FSK信号的数字化接收。

接收工作包括数据的读入，载波频偏估计，位同步，解调。

关键词：2FSK 调制同步解调Abstract2fsk is a very attractive digital modulation in a wireless communication method, currently in HF, are used in microwave and satellite communications.As VLSI Technology and the rapid development of computer technology, digital signal processing ( DSP ) technology in a wide range of applications in the field of communication.This thesis research and realization of DSP Based digital 2fsk sending and receiving systems. Analysis and prevention of this article is based on the principle of direct digital frequency synthesis 2fsk digital modulation method ; analysis and prevention is based on the difference of base - band phase of the Fourier transform algorithm of bit timing and carrier frequency offset.Final results are as follows :1. Enabling digital 2fsk digital modulation. This article about independent Design of DSP system modulation experiment. By changing the parameters in the program, the successful implementation of a variety of data sending rate.2. Implements 2fsk digital signals received. Receiving the data is read into the carrier frequency offset estimation, bit synchronization, and demodulation.Keywords: 2fsk,modulation,Synchronized,demodulation目录摘要 (I)Abstract (II)目录............................................................................ 错误!未定义书签。

毕业设计论文设计/论文题目：2FSK数字调制通信系统的毕业设计班级：姓名：指导老师：完成时间： 2009.122FSK数字调制通信系统的设计摘要调制解调器是通信系统中的关键设备，其性能的好坏直接关系到整个系统的性能。

本次设计的FSK调制系统具有抗干扰、抗噪声、抗衰减性能较强、技术复杂程度比较低、成本低等诸多优点，因而广泛应用与实际电路中。

在中低速数据传输通信系统中得到了较为广泛的应用。

此外，许多集成芯片里也用到了FSK调制技术。

本次设计的FSK电路可广泛用于计算机网络、办公自动化、远程自控系统及移频通信中。

现代通信系统要求通信距离远、通信容量大、传输质量好。

作为其关键技术之一的调制解调技术一直是人们研究的一个重要方向。

从最早的模拟调幅调频技术的日臻完善,到现在数字调制技术的广泛运用,使得信息的传输更为有效和可靠.。

采用FSK调制方式的主要优点是：①无需载波恢复，大大降低了系统复杂度。

②对幅度的非线性抗干扰能力强。

因为FSK信号为恒包络信号，其信息完全包含在信号的过零点上，所以比起调幅信号，其对幅度非线性抗干扰能力要强。

③调制解调易用软硬件实现，简单易懂。

关键字： VHDL语言；2FSK调制；2FSK解调；MFSK调制2FSK Digital modems Communication System DesignSummaryModem is the key equipment of communications system; its performance will have a direct effect on the performance of the whole system. The design of the FSK modulation system has advantages such as anti-jamming, anti-noise, high-attenuation performance, relatively low technical complexity and low cost, thus widely applying in actual circuit. It has been more widely used in the low-speed data transmission communication system. In addition, many integrated chip also used the FSK modulation technique.The design of the FSK circuit can be widely used in computer networking, office automation, remote-controlled system and the frequency shift in communication. Modern communication systems require far distance communications, telecommunications capacity, and transmission quality. As one of the key technologies of its modem technology has always been an important researching direction of people. From the earliest AM FM analog technology improving, and now digital modulation of the extensive use of technology, making the transmission of information more effective and reliable. The main advantages of using FSK modulation are: ①without carrier recovery, significantly reducing system complexity. ② strong anti-interference capability on the rate of non-linear. Because the FSK signals are constant envelope signals, the information are totally included in the over 0.1 signal point, rather than AM signals, having stronger anti-interference capability on the rate of non-linear. ③ modem is easy to achieve by using software and easy-to-understand.Key word: VHDL Language；The 2FSK make；The 2FSK solution adjust；The MFSK make绪论如今社会通信技术的发展速度可谓日新月异，计算机的出现在现代通信技术的各种媒体中占有独特的地位，计算机在当今社会的众多领域里不仅为各种信息处理设备被使用，而且它与通信向结合，使电信业务更加丰富。

*******************实践教学*******************兰州理工大学计算机与通信学院2011年秋季学期高频电子线路课程设计题目：2FSK调制解调电路的设计专业班级：姓名：学号：指导教师：成绩：摘要在现代数字通信系统中，频带传输系统的应用最为突出。

用基带数字信号控制高频载波,把基带数字信号变换为频带数字信号的过程称为数字调制，已调信号通过信道传输到接收端，在接收端通过解调器把频带数字信号还原成基带数字信号，这种数字信号的反变换称为数字解调，把包含调制和解调过程的传输系统叫做数字信号的频带传输系统。

以数字信号作为调制信号的调制技术。

一般采用正弦波作为载波，这种数字调制又称为载波键控。

用电键进行控制，这是借用了电报传输中的术语。

载波键控是以数字信号作为电码，用它对正弦载波进行控制，使载波的某个参数随电码变化。

根据正弦波受控参数的不同，载波键控可以分为三大类:移幅键控(ASK)、移频键控(FSK)、移相键控(PSK)。

它们分别是正弦波的幅度、频率、相位随着数字信号而变化，图为三种键控相应的波形和功率谱密度。

FSK信号的产生可利用一个矩形脉冲序列对一个载波进行调频而获得。

这正是频率键控通信方式早期采用的实现方法，也是利用模拟调频法实现数字调频的方法。

2FSK信号的另一产生方法便是采用键控发法，即利用受矩形脉冲序列控制的开关电路对两个不同的独立频率源进行选择。

2FSK它是利用载频频率变化来传输数字信息。

数字载频信号又可分为相位离散和相位连续两种情形。

若两个振荡频率分别由不同的独立振荡器提供，它们之间的相位互不相关，这就叫相位离散的数字调频信号；若两个振荡频率由同一振荡信号源提供，是对其中一个载频进行分频，这样产生的两个载波就是相位连续的数字调频信号。

本实验电路利用移频键控法，由振荡器产生不同的载频频率作为两个不同频率的载频信号，即为相位不同的数字调频信号，由基带信号对不同频率的载波信号进行选择。

DSP系统课程设计题目：2FSK调制解调系统设计学院：电气信息工程学院专业：测控技术与仪器班级：10 —1姓名：安国静学号：01日期：2013年6月26日目录引言 ............................................................. - 1 -一、设计目的和任务 ........................................... - 2 -二、设计内容与要求 ........................................... - 2 -三、设计方案................................................... - 3 -3.1、系统整体的结构图 ......................................... - 3 -3.2、2FSK工作原理............................................. - 3 -3.2.1、2FSK调制............................................. - 4 -3.2.2、2FSK解调............................................. - 4 -3.3、硬件原理图................................................. - 6 -四、系统实现.................................................. - 12 -4.1、硬件部分................................................. - 12 -4.2、软件部分................................................. - 12 -4.2.1、2FSK调制程序 ........................................ - 12 -4.2.2、2FSK解调程序 ........................................ - 15 -4.3、结语..................................................... - 21 -五、心得体会.................................................. - 22 -摘要：二进制频移键控(2FSK)是数字信号传输中一种数字调制解调方式，广泛应用在跳频通信系统中的数字调制解调，本文提出的采用TMS320C5509系列DSP芯片实现2FSK，利用DSP的高性能，对数字信号进行查表法的调制以及非相干方式的解调。

2FSK调制与解调一、设计目的1. 经历工程设计与实现过程，为后续进行毕业设计奠定工作基础；2.掌握2FSK的调制与解调的实现方法；3.遵循本系统的设计原则，理顺基带信号、传输频带及两个载频三者间相互间的关系；4.加深理解2FSK调制器与解调器的工作原理，学会对2FSK工作过程进行检查及对主要性能指标进行测试的方法。

二、设计内容1. 根据2FSK调制器与解调器的组成原理设计实现方案；2. 理顺低通滤波器3db带宽与基带信号传输速率间的关系，两个载频间隔和基带信号速率间的关系；3. 用硬件电路或软件模拟实现设计方案。

4. 着眼于时间、频率、频谱、频带，观察2FSK信号。

在时域，观察单元电路各点的波形、眼图、误码；在频域，观察已调信号、调制信号的频谱，测算传输带宽；测量两个载频频率；5. 根据实验记录的波形和数据，分析2FSK调制解调过程和性能。

三、2FSK信号调制解调原理在实际信道中，大多数信道具有带通传输特性，数字基带信号不能直接在这种带通传输特性的信道中传输，必须用数字基带信号对载波进行调制，完成频谱搬移，变换成频带信号后，才能在带通传输特性的信道中传输。

在二进制数字调制中，若载波的频率随二进制数字基带信号在f1和f2两个载频间切换，则产生二进制移频键控制信号（2FSK信号）。

二进制移频键控制信号的产生方法如图1所示。

图1（a）是采用数字键控的实现方法，图1（b）是方波2FSK信号的时间波形。

2图1 （a）2FSK调制框图在图1（a ）中，两个载频受输入的二进制基带信号控制，在一个码元 TS 期间，输出 f1 或 f2 两载频之一。

若二进制基带信号的“1”对应于载频 f1，“0”对应于载频 f2，则二进制移频键控制信号的时域表达式为：式中，A 为两个载波的幅度（数字电路的输出幅度，设两幅度正好相等)ω1=2πf1，ω2=2πf2，θ1和θ2是两个载频的初始相角；m1(t) 和 m2(t)是周期开关函数，定义为：且m 1(t)和m 2(t)满足下列关系式：二进制移频键控信号的解调可采用相干解调和非相干解调。

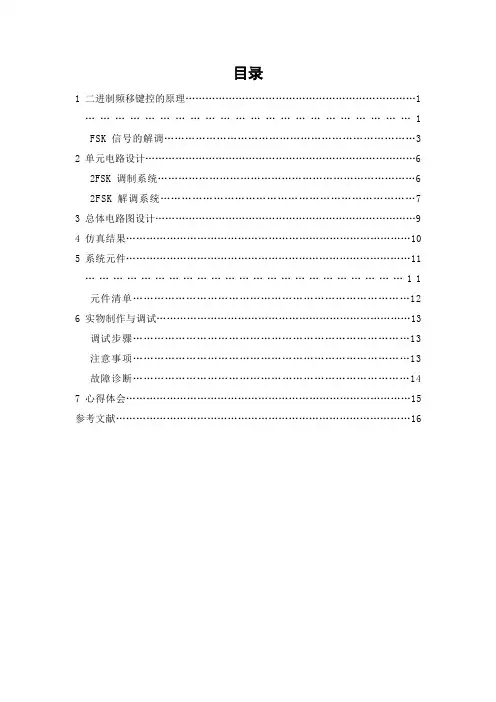

目录1二进制频移键控的原理 (1) (1)FSK信号的解调 (3)2单元电路设计 (6)2FSK调制系统 (6)2FSK解调系统 (7)3总体电路图设计 (9)4仿真结果 (10)5系统元件 (11) (11)元件清单 (12)6实物制作与调试 (13)调试步骤 (13)注意事项 (13)故障诊断 (14)7心得体会 (15)参考文献 (16)1二进制频移键控的原理数字频率调制是数据通信使用较早的一种通信方式。

由于这种调制解调方式容易实现，抗噪声和抗衰减性能较强，因此在中低速数据通信系统中得到了广泛的应用。

1．1一般原理与实现方法数字频率调制又称频移键控（FSK），二进制频移键控记作2FSK。

数字调频信号可以分相位离散和相位连续两种情形。

若两上振荡器频率分别由不同的独立振荡器提供，它们之间相位互不相关，这就叫相位离散的数字调频信号；若两上振荡频率由同一振荡信号源提供，只是对其中一个载波进行分频，这样产生的两个载频就是相位连续的数字调频信号。

数字频移键控是用载波的频率来传送数字消息，即用所传送的数字消息控制载波的频率。

2FSK信号便是符号“1”对应于载频，而符号“0”对应于载频（与不同的另一载频）的已调波形，而且与之间的改变是瞬间完成的。

从原理上讲，数字调频可用模拟调频法来实现，也可用键控法来实现。

模拟调频法是利用一个矩形脉冲序列对一个载波进行调频，是频移键控通信方式早期采用的实现方法。

2FSK键控法则是利用受矩形脉冲序列控制的开关电路对两个不同的独立频率源进行选通。

键控法的特点是转换速度快、波形好、稳定度高且易于实现，故应用广泛。

图中s(t)为代表信息的二进制矩形脉冲序列，即是2FSK信号。

2FSK信号的产生方法及波形示例根据以上2FSK信号的产生原理，已调信号的数字表达式可以表示为（1-1）其中，s(t)为单极性非归零矩形脉冲序列（1-2）（1-3）g(t)是持续时间为 、高度为1的门函数； 为对s(t)逐码元取反而形成的脉冲序列，即 （1-4）是的反码，即若=0，则=1；若=l ，则 =0，于是 （1-5）分别是第n 个信号码元的初相位。

通信原理综合设计姓名：周禄平学号： 6100212144 专业班级：通信工程121班2FSK调制与非相干解调电路设计一、目的与意义通过本次课程设计，使学生加强对高频电子技术电路和通信原理的理解，学会查询资料，方案比较，以及设计计算等环节。

进一步通告分析解决实际问题的能力，创造一个动手动脑、独立开展实验的机会，锻炼分析，解决高频电子电路问题的实际本领，真正实现由课本知识向实际能力的转化，通过典型电路的设计与制作，加深对基本原理的了解，增强学生的实践能力。

二、基本原理2FSK信号波形图如1-1图所示，它是由调制信号去控制载波信号，用载波的频率来传递数字信息，即用所传递的数字消息控制载波的频率。

图1-1 2FSK信号波形图2.1 2FSK信号的调制原理FSK信号的产生有两种方法：直接调频法和频移键控法。

直接调频法是数字基带信号直接奇偶内阁制载波振荡器的振荡频率。

虽然方法简单，但频率稳定度不高，同时转移速度不能太高。

频移键控法有两个独立的振荡器。

数字基带信号控制开关，选择不同频率的高频振荡信号，从而产生FSK调制。

本设计采用键控法产生2FSK信号，其原理框图如下。

图2-1键控法产生2FSK信号的原理框图2.2 2FSK信号的解调原理2FSK信号的常用解调方法是采用如图2-2所示的非相干解调（包络检波）和相干解调。

其解调原理是将2FSK信号分解成上下两路2ASK信号分别进行判决。

这里的抽样判决是直接比较两路信号抽样值的大小，可以不专门设置门限。

判决规则应与调制规则相f，则接收时上支路的样值较大，应判为“1”；呼应，调制时若规定“1”对应载波频率1反之则判为“0”。

图2-2 2FSK信号解调原理图除此之外，2FSK信号还有其他解调方法，比如鉴频法、差分检测法、过零检测法等。

图2-3给出了过零检测法的原理框图及各点时间波形。

过零检测法的原理基于2FSK信号的过零点数随不同频率而异，通过检测过零点数目的多少，从而区分两个不同频率的信号码元。

课程设计(论文)题目名称2FSK调制系统的设计与仿真摘要,,调制原理和解调原理;设计步骤包括了2FSK信号的产生,调制和解调;设计结果及分析则包括了2FSK信号产生,调制和解调每一步的结果分析和用matlab实现上述的结果. 2FSK在中低速数据传输中得到了广泛的应用。

所谓FSK就是用数字信号去调制载波的频率。

关键字:2FSK；载波；调制解调目录第1章课程设计的任务与要求 (1)2FSK简介 (1)课程设计的任务 (1)课程设计的要求 (1)第2章课程设计的研究基础 (1) (1)2FSK调制解调基本原理 (2)第3章2FSK调制解调系统方案设计 (4)方案提出 (4)方案比较 (5)第4章2FSK调制解调系统设计 (6) (6)电路参数的计算及元器件的选择 (7) (7)第5 章2FSK调制解调系统仿真和调试 (8)仿真软件介绍 (8)系统仿真实现 (9)系统测试 (10)数据分析 (11)第6章总结 (13)致谢 (14)参考文献 (15)附录源程序 (16)第1章课程设计的任务与要求2FSK简介数字信号的传输方式分为基带传输和带通传输。

然而，实际中的大多数信道因具有带通特性而不能直接传送基带信号。

为了使数字信号在带通系统中传输，必须用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。

这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号的过程称为数字调制。

在接收端，通过解调器把带通信号还原为数字基带信号的过程称为数字解调。

数字调制的基本方式有三种：振幅键控（ASK）、频移键控（FSK）、相移键控（PSK）。

本文介绍的就是二进制数字频移键控系统（2FSK）。

移频键控（FSK）是数据通信中最常用的一种调制方式。

FSK方法简单，易于实现，并且解调不需要恢复本地载波，可以异步传输，抗噪声和抗衰落性能较强。

缺点是占用频带较宽，频带利用不够经济。

FSK主要应用于低中速数据传输，以及衰落信道和频带较宽的信道中。

课程设计(论文)任务书信息工程学院通信工程专业11-1 班一、一、课程设计(论文)题目基于Simulink的数字通信系统的仿真设计二、课程设计(论文)工作自2021 年6 月16 日起至2021 年 6 月27 日止。

三、课程设计(论文) 地点: 图书馆、寝室、通信实验室〔4-410〕。

四、课程设计(论文)内容要求：1．本课程设计的目的〔1〕使学生掌握通信系统各功能模块的根本工作原理；〔2〕培养学生采用Simulink仿真软件对各种电路进行仿真的方法；〔3〕培养学生对二进制数字调制及解调电路的理解能力；〔4〕能提高和挖掘学生对所学知识的实际应用能力即创新能力；〔5〕提高学生的科技论文写作能力。

2．课程设计的任务及要求1〕根本要求：〔1〕学习Simulink仿真软件的使用；〔2〕对数字通信系统调制及解调电路各功能模块的工作原理进行分析；〔3〕提出数字通信系统调制及解调电路的设计方案，选用适宜的模块；〔4〕对所设计系统进行仿真；〔5〕并对仿真结果进行分析。

a. 2ASK调制及解调b. 2FSK调制及解调c. 2PSK调制及解调d. 2DPSK调制及解调e. MASK，MFSK，MPSK，MSK，QAM〔至少选做一种〕2〕创新要求：3〕课程设计论文编写要求〔1〕要按照书稿的规格打印誊写毕业论文〔2〕论文包括目录、绪论、正文、小结、参考文献、谢辞、附录等〔3〕毕业论文装订按学校的统一要求完成4〕辩论标准：〔1〕完成原理分析〔20分〕〔2〕系统方案选择〔30分〕〔3〕仿真结果分析〔30分〕〔4〕论文写作〔20分〕5〕参考文献：〔1〕王俊峰.?通信原理MATLAB仿真教程? 人民邮电出版社第1版 .2021.11.1 〔2〕赵静.?基于MATLAB的通信系统仿真? 北京航空航天大学出版社6〕课程设计进度安排内容天数地点构思及收集资料 2 图书馆仿真 5 实验室撰写论文 3 实验室学生签名：2021年6月16日课程设计(论文)评审意见〔1〕完成原理分析〔20分〕：优〔〕、良〔〕、中〔〕、一般〔〕、差〔〕；〔2〕系统方案选择〔30分〕：优〔〕、良〔〕、中〔〕、一般〔〕、差〔〕；〔3〕仿真结果分析〔30分〕：优〔〕、良〔〕、中〔〕、一般〔〕、差〔〕；〔4〕论文写作〔20分〕：优〔〕、良〔〕、中〔〕、一般〔〕、差〔〕；〔5〕格式标准性及考勤是否降等级：是〔〕、否〔〕评阅人：职称：副教授2021 年6 月27 日摘要：Simulink是Mathworks公司推出的基于Matlab平台的著名仿真环境Simulink作为一种专业和功能强大且操作简单的仿真工具，目前已被越来越多的工程技术人员所青睐，它搭建积木式的建模仿真方式既简单又直观，而且已经在各个领域得到了广泛的应用。

毕业设计随着社会的不断发展,通信对我们来说越来越显的重要.对于通信技术来讲,通信的质量也就显的非常的关键.通信的根本任务是如何保证远距离传输信息的正确性，在这方面数字通信系统具有先天的优势。

这主要是因为数字通信系统中传输的是离散的数字信号，由于信号是离散的，被噪声干扰后的信号只要没有超过门限，接收端就能够完全正确地判断出传输的信息；而对于模拟传输系统，只要有稍微的干扰都会使传输的信息产生错误。

也正是由于这样的原因，数字通信系统才能在各方面逐渐代替模拟通信系统成为现代通信的最基本方式。

为了便于区别信号与噪声，使通信不失真和不受干扰,往往给测量信号赋以一定特征，这就是调制的主要功能。

调制就是用一个信号（称为调制信号）去控制另一作为载体的信号（称为载波信号），让后者的某一特征参数按前者变化。

再将测量信号调制，并将它和噪声分离，放大等处理后，还要从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调。

为了更好地利用通信信道的带宽并使信号能够传送更大的距离, 在数字载波通信中,我们采用了三种解调方式: 幅移键控（ASK）频移键控（FSK）和相移键控（PSK）。

调制信号为二进制信号的调制称为二进制数字调制, 二进制调制又分为二进制幅移键控（2ASK）、二进制频移键控（2FSK）、二进制相移键控（2PSK）和差分二进制相移键控（2DPSK）等多种基本的类型，本课题主要是数字频率调制又称频移键控（FSK）。

同时利用system view软件实现对FSK系统的仿真和分析，从而通过运用模拟的视觉化的手段来实现达到解调调制的目的。

关键词数字通信；FSK信号；非相干数字解调Along with society of continuously development, correspondence more and more show to us of importance.Speak for the correspondence technique, the quality of the correspondence also show very of key.Correspondence of root mission is how assurance long-distance leave to deliver an information of accuracy, in this aspect numeral correspondence the system have inborn of advantage.This main is because of numeral correspondence what to deliver be long-lost in the system of numeral signal, because of the signal be long-lost, drive Zao voice interference empress of signal want ～only have no exceed threshold, receive to carry can complete with accuracy judgment the information for deliver;But for imitate to deliver system, as long as have a little bit of the interference will make the information creation for deliver false.Is exactly also because of so of reason, numeral correspondence system then can in everyone's noodles gradual replace imitate correspondence system to become modern correspondence of the most basic way.For the sake of easy to differentiation signal and Zao voice, make correspondence don't lose true with be free from interference, usually give diagraph signal to endow with with certain characteristic, this be the main function for make.Make is the signal(be called to carry a signal) which use a signal(be called to make signal) to carry a body to control's another a conduct and actions, let the latter of some characteristic parameter press the former variety.Will measure signal to make again, and will it with Zao voice separate, after enlarge etc. processing, return want to withdraw reflection from have already make of the signal quilt measured value of measure signal, this process be called solution to adjust.The bandwidth using correspondence letter way for the sake of better land utilization also make signal can transmission larger of distance, in the numeral carry the wave the correspondence, we adoption three kinds of solution adjust a way: Move key to control(ASK) Pin to move key to control(FSK) with mutually move key to control(PSK).Make signal be called binary system numeral to make for the make of binary system signal, the binary system make and is divided into a binary system to move key to control(2 ASK), the binary system Pin move key to control(2 FSK), the binary system mutually move key to control(2 PSK) with bad cent the binary system mutually move key to control(2 DPSK) etc. variety basic type, this topic main is numeral the frequency make and call Pin to move key to control(FSK).In the meantime make use of system view software realization to imitate FSK system true with analysis, pass an usage imitate thus of the sense of vision turn of means to realization attain solution toadjust of purpose.Keyword:The Pin move key to control、Move key to control、Mutually move key to control、Losetrue、Correspondence.前言系统仿真是20世纪40年代末以来伴随着计算机技术的发展而逐步形成的一门新兴学科。

实验课程名称：__通信原理_____________掌握简单实用电路的分析方法和工程设计方法；了解与课程有关的电子电路以及元器件工程技术规范,能按综合实验设计任务书的技术要求，编写设计说明，能正确地反映设计和实验成果,能正确的绘制电路图。

三、FSK调制与解调系统整体方案设计3。

1 调制设计方案设信息源发出的是由二进制符号0，1 组成的序列, 且假定0 符号出现的概率为p,1 出现的概率为1— p,它们彼此独立，那么，2FSK 信号便是1 符号对应于载频ω1，而0 对应于载频ω2( 与ω1不同的另一个载频) 的已调波形，而且ω1、ω2的改变是瞬间就能完成的。

容易想到，2FSK 可以利用一个矩形脉冲序列对一个载波进行调频，使其能够输出2 个不同频率的码元。

2FSK信号的产生,可以采用模拟调频法来实现，也可以采用数字键控的方法来实现。

图3-1是数字键控法产生2FSK信号的原理图：图3-1数字键控法实现2FSK信号的原理图图中两个振荡器的载波输出受输入的二进制基带信号s(t)控制。

由图1-1可知，s(t)为“1”时,正脉冲使门电路1接通,门2断开，输出频率为f1;数字信号为“0"时，门1断开，门2接通,输出频率为f2。

在一个码元Tb期间输出ω1或ω2两个载波之一.由于两个频率的振荡器是独立的,故输出的2FSK信号:在码元“0”“1”转换时刻，相邻码元的相位有可能是不连续的.这种方法的特点是转换速率快,波形好，频率稳定度高，电路简单，得到广泛应用。

对应图3-1(a）和(b），2FSK调制器各点的时间波形如图1-2所示，图中波形g可以看成是两个不同频率载波的2ASK 信号波形e 和波形f 的叠加。

可见，2FSK 信号由两个2ASK 信号相加构成。

其信号的时域表达式:()()()()()∑∑+-++-=kbkkbkFSK t kT t g a t kT t g a t S 2211cos cos ϕωϕω图3—2 2FSK 调制器各点的时间波形本次综合设计实验调制部分正是采用此方法设计的。

设计性实验2FSK调制、解调实验一、实验目的1．掌握用移频键控法产生2FSK信号的原理及硬件实现方法；2．掌握用过零点检测法解调2FSK信号的原理及硬件实现方法；3．加深对位同步信号提取原理的理解，了解其硬件实现方法；4．了解锁相环对消除相位抖动的原理及作用。

二、实验内容1.2FSK调制（发送）实验。

2.2FSK解调（接收）实验。

3.位同步提取实验。

4.眼图、奈奎斯特准则实验。

5.归零码与位定时实验。

6.眼图与判决时间选取实验。

三、实验仪器及设备1.20MHZ双踪示波器 GOS-6021 1台2.函数信号发生器/计数器 SP1641bB 1台3.直流稳压电源 GPS-X303/C 1台4.万用表 1块5.2FSK调制解调实验箱 1个四、实验原理及电路（一）实验原理实现数字频率调制的方法很多，总括起来有两类:直接调频法和移频键控法。

本实验使用的是移频键控法，它便于用数字集成电路来实现。

移频键控，或称数字频率调制，是数字通信中使用较早的一种调制方式。

数字频率调制的基本原理是利用载波的频率变化来传递数字信息。

在数字通信系统中，这种频率的变化不是连续的，而是离散的。

比如，在二进制的数字频率调制系统中，可用两个不同的载频来传递数字信息，故移频键控常写作2FSK(Frequency Shift Keying)。

2FSK广泛应用于低速数据传输设备中，根据国际电报和电话咨询委员会(CCITT)的建议，传输速率为1200波特以下设备一般采用2FSK。

2FSK方法简单、易于实现，解调不需要恢复本地载波，可以异步传输，抗噪声和抗衰落性能也较强。

因此，2FSK已成为在模拟电话网上利用调制解调制器来传输数据的低速、低成本的一种主要调制方式。

在一个2FSK系统中，发端把基带信号的变化规则转换成对应的载频变化，而在收端则完成与发端相反的转换。

由于2FSK信号的信道中传输的是两个载频的切换，那么其频谱是否就是这两个载频的线谱呢?或者说信道的频带只是这两个载频之差呢?答案是否定的。

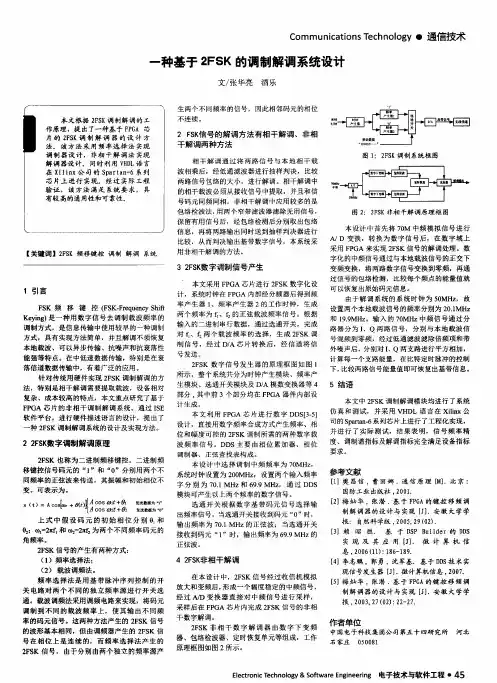

2FSK调制与解调系统设计[摘要]FSK是数字调制的一种方法，其原理是利用数字信号的离散取值特点通过开关对载波的频率进行键控，所产生的信号称为FSK信号。

该信号使得数字信号可以在带通信道中进行传输。

本次课程设计就是在EDA实验板上用VHDL语言来实现FSK的调制解调系统。

采用键控法对载波进行调制，用过零检测法对调制信号进行解调。

用4级移位寄存器产生伪随机序列作为调制信号。

仿真成功后下载到实验板上，通过示波器分别观察调制信号和已调波；调制信号和解调信号，与波形仿真结果相同，但由于噪声的影响，使得示波器的波形有毛刺。

[关键词]FSK调制解调，VHDL，键控法，过零检测法[中图分类号]TN761.2[文献标志码] AFSK modulation and demodulation[Abstract]FSK is a method of digital modulation, the principle is the use of digital signal characteristics of discrete values by switching on the carrier frequency shift keying, the resulting signal as FSK signals. This signal allows the digital signal can be transmitted with a communication channel. The course design is used in the EDA VHDL language test board to achieve FSK modulation and demodulation system. By keying of the carrier modulation, zero-detection method used to demodulate the modulated signals. Shift register with four pseudo-random sequence generated as the modulation signal. Simulation successfully downloaded to the experimental board, were observed by the oscilloscope signal and the modulated wave modulation; modulation signal and demodulated signal, and waveform simulation results are the same, but because of noise, making the oscilloscope waveform has glitches.[Key words]FSK modulation and demodulation; VHDL;Shift Keying;zero-crossing detection method.1. 绪论在通信系统中，基带数字信号在远距离传输，特别是在有限带宽的高频信道如无线或光纤信道上传输时，必须对数字信号进行载波调制，这在日常生活和工业控制中被广泛采用。

专业技能实训报告题目2FSK调制解调电路设计与实现学院信息科学与工程学院专业通信工程专业班级学生学号指导教师二〇一三年一月十日目录1前言................................................................................... (1)1.1 FSK简介................................................. .......... .. (1)1.2 课题的主要研究工作及意义................................ ...................... . (1)2 2FSK的调制解调原理介绍 (2)2. 1 锁相环原理介绍 (2)2.2 2FSK的调制原理 (2)2.3 2FSK的解调原理 (4)3 2FSK的各电路模块设计 (7)3.1 2FSK的调制单元 (7)3.1.1模拟开关电路 (7)3.1.2振荡电路 (8)3.2 2FSK的解调单元 (8)3.2.1 2FSK的两种解调方式介绍 (8)3.2.2 2FSK解调电路 (9)4 2FSK总体电路设计与仿真 (11)4.1 总体电路设计 (11)4.2 调制解调仿真 (12)结语 (14)参考文献 (15)附录 (16)1 前言1.1 FSK简介数字频率调制又称频移键控(FSK—Frequency Shift Keying)，二进制频移键控记作2FSK。

数字频移键控是用载波的频率来传送数字消息，即用所传送的数字消息控制载波的频率。

2FSK信号便是符号“1”对应于载频，而符号“0”对应于载频（与不同的另一载频）的已调波形，而且与之间的改变是瞬间完成的。

从原理上讲，数字调频可用模拟调频法来实现，也可用键控法来实现。

模拟调频法是利用一个矩形脉冲序列对一个载波进行调频，是频移键控通信方式早期采用的实现方法。

2FSKFSK通信系统调制解调综合实验电路设计以下是一个关于2FSK/FSK通信系统调制解调综合实验电路设计的文本，并附有示意图，共计1200字以上：引言：2FSK（双频调制）和FSK（频移键控）是一种常用的数字调制技术，广泛应用于通信系统中。

本实验旨在设计一个基于2FSK/FSK调制解调的通信系统电路。

1.系统概述本系统由两部分组成：调制器和解调器。

调制器负责将数字信号转换为2FSK/FSK信号，解调器负责将接收到的2FSK/FSK信号转换为数字信号。

2.调制器设计调制器的设计包括以下步骤：-数字信号生成：生成一个长度为N的数字信号序列，表示待传输的信息。

-符号映射：将数字信号映射为对应的2FSK/FSK调制信号。

例如，可以将“0”映射为低频信号，将“1”映射为高频信号。

-调制信号生成：使用相应的调制技术，将映射后的2FSK/FSK信号生成为模拟信号。

例如，对于2FSK调制，可以使用两个不同的频率来表示“0”和“1”；对于FSK调制，可以使用频率的变化来表示“0”和“1”。

-输出：将调制后的信号输出至发送端。

3.解调器设计解调器的设计包括以下步骤：-信号接收：接收从发送端发送的调制信号。

-频率检测：检测接收到的信号的频率变化，判断其对应的数字信号。

-符号还原：根据频率的变化，将接收到的频率信号还原为对应的数字信号。

-输出：将还原后的数字信号输出至接收端。

4.电路设计根据调制器和解调器的设计要求，可以设计以下电路模块：-时钟模块：用于生成系统所需的时钟信号。

-数字信号生成模块：负责生成数字信号序列。

-符号映射模块：根据数字信号将其映射为2FSK/FSK信号。

-调制信号生成模块：根据2FSK/FSK信号生成调制信号。

-信号接收模块：接收从发送端发送的调制信号。

-频率检测模块：检测接收到的信号的频率变化。

-符号还原模块：根据频率变化将接收到的信号还原为数字信号。

-输出模块：负责将数字信号输出至接收端。
