有线电视FTTH网络入户安装规范随着科技的不断进步，有线电视FTTH（Fiber to the Home）网络已经成为了如今大多数家庭选择使用的网络接入方式。
FTTH网络入户安装是保障用户网络使用品质的重要一环。
为了规范FTTH网络的入户安装，保障网络的安全性和稳定性，制定了一系列的入户安装规范。
下面就来详细介绍一下有线电视FTTH网络入户安装规范。
一、安装前准备1. 施工前确认施工前，需要安装人员与用户确认网络接入点的位置、布线路径、布线方式等信息。
也要与用户沟通网络使用的需求，确保满足用户的实际需求。
2. 确定材料及设备安装人员需确认所需的材料及设备是否齐全，确保现场施工过程中材料及设备不会出现缺失情况。
也要对各种设备进行检查，确保设备运行正常。
3. 了解现场情况在进行安装前，安装人员需了解现场的具体情况，如墙壁材质、存在的障碍物等，确保施工过程中可以根据实际情况进行调整。
二、安装流程1. 布线布线是FTTH网络入户安装的第一步，需要根据用户需求和现场情况选择合适的布线路径和方式。
布线时要避开电源线、其他信号线，以及避免损坏墙壁结构。
2. 接入点安装接入点安装需要充分考虑网络接入设备的稳固性和安全性，确保安装完好，不会出现因安装不稳导致的故障。
也要保持接入点与墙面之间的距离和角度符合规范，确保后续的设备安装可以顺利进行。
3. 光纤连接在接入点安装好后，需要进行光纤的连接，光纤连接需要保持光纤末端的清洁，并采取防护措施，防止光纤在连接时受到损坏。
4. 光猫及设备安装接入点连接好光纤后，需要进行光猫及其他设备的安装，确保设备安装稳固，并与上一步的接入点连接紧密，保证网络信号的传输质量。
5. 端口测试安装完设备后，需要进行端口测试，确保设备的端口连接正常，没有出现故障。
同时也要进行网络连接测试，确保用户的网络可以正常接入。
三、安装后验收1. 系统稳定性测试安装完成后，需要进行系统稳定性测试，确保网络设备可以正常运行，不会出现信号中断、速度慢等问题。
有线电视FTTH网络入户安装规范随着信息化时代的发展，有线电视FTTH网络逐渐成为家庭网络接入的重要方式。
FTTH （Fiber to the Home）是一种通过光纤将信号传输到用户家庭的技术。
为了确保FTTH网络的安装和使用质量，制定了一系列的入户安装规范。
下面将介绍一份关于有线电视FTTH 网络入户安装规范的具体要求。
一、安装前准备1. 管理部门应提前与业主或租户进行沟通，并取得相关的安装许可。
2. 在选择入户安装位置时，应充分考虑光纤布线的安全、便捷和美观性。
3. 需要对封装有线电视FTTH网络的光纤设备进行检查，确保设备完好无损。
4. 工作人员需要准备好必要的安装工具和材料，确保安装的顺利进行。
二、安装过程1. 安装工作人员在工作前应向用户介绍工作内容和安装流程，并取得用户的同意。
2. 安装工作人员应佩戴工作证，并保持良好的仪表仪容。
3. 安装工作人员需要根据现场情况，合理规划光纤布线的走向，并进行相应的准备工作。
4. 在布线时，要注意光纤线的保护，避免弯曲、挤压或者受到其他物体的损坏。
5. 安装工作人员应按照规范对光纤设备进行连接和固定，确保连接牢固、接口稳定。
6. 安装完毕后，需要对整个安装过程进行整理和清理，确保现场整洁。
三、验收及交接1. 完成安装后，安装工作人员需要向用户进行现场演示和指导，确保用户了解网络的使用方法和注意事项。
2. 安装工作人员需要按照规定填写安装记录，并交付给用户备档。
3. 用户在验收完毕后需要签字确认，并确保无误后方可离开。
四、安全和维护1. 用户应定期对FTTH网络设备进行检查和清洁，确保设备的正常工作和使用寿命。
2. 管理部门应加强对FTTH网络入户安装的监督和管理，发现问题及时进行处理和维护。
3. 安装工作人员需要定期参加相关培训和学习，不断提高技术水平和服务质量。
以上就是一份关于有线电视FTTH网络入户安装规范的具体要求。
在实际操作中，安装工作人员和管理部门需要认真遵守规范，确保安装工作的顺利进行和网络的质量稳定。
FTTH（光纤到户）数字家庭装修布线指南作为小户型的住宅，智能家居的融入，将给您提供时尚的生活享受，使生活变得更加精彩。
在规划布线系统时充分考虑预留，可方便以后添加语音、数据、电视、家居、多媒体等各类智能产品。
布线说明：1、电信方会提供的通信材料有：光纤（布线到户）、各种网络设备终端（MODEM，机顶盒，网关等）。
2、用户需采购的布线材料有：多媒体箱、电源插座、信息插座、超五类线（网线）、PVC 管。
1）多媒体箱●多媒体箱是实现多功能集成智能住宅的基本设备。
箱内空间将满足装设ONU、外置IAD、电源插座、电池、宽带路由器或交换机等设备的通信需求，箱内结构及箱体为标准设计，不宜变动，用户需在箱内预留电源。
●多媒体箱应尽量在土建施工时预埋在墙体内，如无施工条件也可考虑将ONU等设备放置于电视机柜和书房内。
有的房产开发商已有预埋。
●箱体内所有通信设备均由中国电信为您提供，用户只需考虑将来要内置的终端器件，选择合适的箱型，并将布线通过暗管引入箱内即可。
多媒体箱分A、B型两种，建议单身公寓等小户型采用A型，两室以上户型采用B型。
2）电源插座：每1个工作区至少应配置1个220V单相交流电源插座，工作区的电源插座应选用带保护接地的单相电源插座，保护接地与零线应严格分开。
3）信息插座：分为单口信息插座、语音+数据双口信息插座两种。
安装在地面上的信息插座应采用防水和抗压的接线盒；装在墙面或柱子上的信息插座底部距离地面的高度宜为300-500mm。
4）超五类线：即双绞线的一种。
为保证通信质量，建议选择该种线。
超五类线两头装上RJ45水晶头后，即成通常所称的“网线”。
目前超五类线大致在400元/箱价格上下，每箱305米；RJ45水晶头约0.7元/个。
5）PVC管：即通常所称“暗管”，主要用来布线时装套保护五类线。
16PVC管可内置一条五类线，20PVC管可内置两条五类线。
PVC管每米价格约为0.7~1.2元。
3、布线总体原则：1）家庭通信线路一般采用星型布线方式，即多媒体箱至每部电话机、每台电视机和电脑的接口应采用单独的暗管和网线，以便于维护管理。

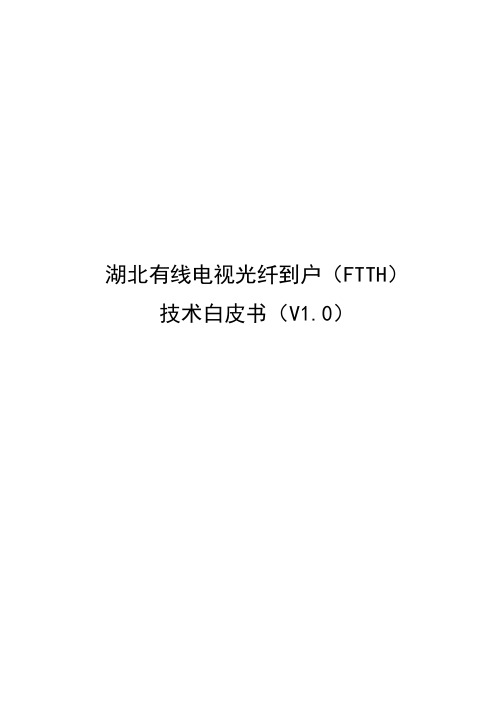

湖北有线电视光纤到户（FTTH）技术白皮书（V1.0）目次前言有线电视系统光纤到户（FTTH）技术白皮书1 概述1.1 背景介绍2013年8月，国务院发布了《“宽带中国”战略及实施方案》，提出到2015年，基本实现城市光纤到楼入户、农村宽带进乡入村，固定宽带家庭普及率达到50%，全国有线电视网络互联互通平台覆盖有线电视网络用户比例达到80%，城市和农村家庭宽带接入能力基本达到20Mbps和4Mbps，部分发达城市达到100Mbps；到2020年，宽带网络全面覆盖城乡，固定宽带家庭普及率达到70%，行政村通宽带比例超过98%，城市和农村家庭宽带接入能力分别达到50Mbps和12Mbps，发达城市部分家庭用户可达1Gbps。
受政策鼓励和宽带提速、光进铜退趋势推动，FTTH已成为有线运营商双向网络改造和建设的技术方案和趋势：一方面，随着高清、超高清和OTT等新业务的出现，有线运营商对于带宽的需求愈演愈烈，而FTTH能够提供高带宽的无限可能，并且比同轴接入技术具有更远的传输距离和更低的维护成本；另一方面，目前我国有线运营商主要采用PON+CMC、PON+EoC 或PON+LAN等技术方案进行双向网络改造，基本上已实现或者可实现FTTB，拥有光纤到小区或楼头的线路资源，同时积累了一定的光纤设计、建设和维护经验，已具备建设FTTH网络的条件。
目前，部分有线运营商正在开展FTTH试点工作，个别运营商已建成了初具规模的FTTH 运营网络，然而有线运营商对于FTTH建设模式还存在不同理解，有线电视网络光纤到户（FTTH）根据原有网络条件、业务承载方式、网络场景不同存在多种FTTH建设模式，亟需根据“三网融合”和“宽带中国”战略需求开展有线电视网络光纤到户（FTTH）相关组网方式、网络改造演进、网络管理、运营维护及工程施工研究，并形成指导性意见，以指导各地区FTTH网络建设，进一步提升有线电视网络实力。
1.2 编制目的《有线电视系统光纤到户（FTTH）技术白皮书》在编制过程中，充分考虑了我国有线电视网络的技术发展，根据现有网络基础和应用需求，面向未来网络的发展趋势，从支撑业务类型、组网模式、网络改造方案、业务配置及安全机制、网络管理、运行维护和运行管理等方面研究了FTTH技术的相关规范，为有线电视系统光纤到户（FTTH）网络部署提供指导性意见，为有线电视网络宽带接入和三网融合提供技术支撑。
FTTH光纤入户家庭布线指导手册使用须知尊敬的小区业主：小区是中国电信首批光纤到户的高档信息化住宅小区之一。
为了能够帮助广大业主实现信息家电高速上网，使您和您的家人能够享受光纤上网、光纤电话和 IPTV 等信息服务，中国电信特制作《FTTH室内布线设计施工指引》手册，给您和您的装修商在布线时参考使用。
建议您在进行装修前浏览本指引手册，对布线有大致的了解；装修时，将本指引手册提供给装修商，作为室内布线的设计施工指南；装修后，您可以参考指引手册的内容进行监督和验收。
按照本手册的指引进行室内布线的设计和施工，可以避免您在申请电信业务、升级网络、安装信息化家电时出现因室内布线不合格导致的重新布线甚至二次装修。
免责声明：本手册仅作为用户室内布线装修时参考使用，具体装修所用材料、设备请用户自行选择。
中国电信不对装修过程中出现的具体问题承担责任。
目录手册使用说明 (3)指引手册包含的内容 (4)新建 FTTH 小区的光纤到户（FTTH）室内布线指导手册 (5)布线注意事项 (11)家庭布线的自我测试 (12)老小区 FTTH 改造完成的室内布线指导手册 (13)室内布线所需的设备和器材 (20)室内布线效果图 (21)手册使用说明：FTTH 网络，是基于宽带光纤接入网络为客户提供固话、上网、互联网视听等融合套餐和高带宽业务体验。
由于在实际业务开通过程中，部分客户家庭内存在没有五类线布线、电视墙处没有信息面板、终端安装位置缺少电源插座等问题，导致融合业务的开通，特别是 iTV 业务的开通受到很大影响。
不合格的线缆材料及不规范的布线方式也极大地影响了用户体验。
本手册将对FTTH网络接入形式进行说明，分为新建 FTTH 小区的室内布线指导手册和老小区 FTTH 改造完成的室内布线指导手册，并在以后的实际工作中不断加以补充、完善。
指引手册包含的内容：一、对于新建成的住宅小区业主，详细告知已安装的光缆、综合信息箱或光纤信息插座的位置、用途，告知用户不要随意拆卸或在装修时损坏。
有线电视FTTH网络入户安装规范随着互联网和数字化技术的发展，有线电视FTTH网络在用户家中的安装越来越普遍。
为了确保网络的稳定运行，并保障用户权益，制定了一系列严格的入户安装规范，以下就是有线电视FTTH网络入户安装规范的具体内容。
一、安装前的准备工作1. 网络供应商在进行安装前，必须确认用户的网络服务需求，包括宽带速度、网络覆盖范围等方面的要求。
并与用户签订正式的网络服务协议，明确双方的权利和义务。
2. 施工人员在进行安装前，需提前了解用户家中的建筑结构和线路布置情况，并与用户充分沟通，确定好安装方案。
3. 安装人员需要准备好相应的工具和设备，保证安装过程中的顺利进行。
二、光纤线路敷设1. 室内线路敷设：在室内的光纤线路敷设应尽量避免在地面上铺设，若无法避免，需选择合适的线槽或线管进行保护，并固定好线路，避免被踩踏或人为损坏。
2. 室外线路敷设：在室外的光纤线路敷设需符合国家相关的安全标准，确保线路不会受到自然灾害或人为破坏。
需要留出足够的预留长度，以便后续维护和服务的需要。
三、设备安装与布置1. 光猫设备安装：光猫是光纤网络转换为家庭宽带的关键设备之一，安装时需选择通风良好的位置，避免阳光直射或靠近热源，同时要确保距离电视机等设备的合适距离，避免电磁干扰。
2. 路由器设备布置：路由器的安装位置需要选择在家庭的中心位置，保证无线信号的覆盖范围最大化，同时要避免与其他无线设备的干扰，如微波炉、蓝牙设备等。
3. 有线连接布置：有线连接线路需要布置整齐，避免交叉和缠绕，同时要确保连接的稳固性，避免因为线路松动而影响网络信号质量。
四、设备调试与运行测试1. 光猫设备调试：安装人员需要对光猫设备进行严格的调试和测试，确保设备能够正常工作，网络信号质量良好。
2. 路由器设备调试：路由器的设置和调试需要根据用户的实际需求进行合理配置，确保网络运行的稳定性和安全性。
3. 网络服务停恢复：在安装和调试过程中，如有需要暂时中断网络服务，安装人员需要提前与用户进行沟通，并尽快将网络服务恢复正常。
中国电信光纤到户室内布线指引尊敬的小区业主：中国电信分公司已在该小区实施光纤到户。
为了能够帮助广大业主实现信息家电高速上网，使您和您的家人能够享受光纤上网、光纤电话和IPTV等信息服务，请装修时按照本指引进行室内布线的设计和施工，可以避免您在申请电信业务、升级网络、安装信息化家电时出现因室内布线不合格导致的重新布线甚至二次装修：一、室内通信设施说明作为中国电信第一批FTTH住宅小区，已经为您的家庭提供了入户光纤，并有一定长度的预留，请注意保护。
因此，您在进行室内装修时应在光纤引出处安装一个综合信息箱，并按自己需要将需设置电话、电视、电脑及其它信息终端处与综合信息箱用五类线或六类线连通，安装位置和外观如下图所示：综合信息箱是安装在您家庭内用于安装网络终端设备的箱体，请不要安装其他设备，也不要存放杂物，以免影响网络速率和质量。
箱体内安装有电源插座、跳线模块等网络配套设施，并预留有网络终端设备的安装空间。
箱体内已安装有入户光纤，入户光纤由石英玻璃和涂覆层、外护套构成，数据传输速率可达千兆以上，可以满足今后任何网络应用要求，是目前最高端的宽带网络。
不同于铜质的五类线和双绞线，入户光纤极易损坏且难以修复，请您务必注意不要弯曲、折断。
注意：入户光纤接头内有可能有强激光输出（光波长属不可见光范围），请您在平时使用过程中千万不要随意拆卸或用肉眼直视，否则有可能造成视网膜损伤。
入户光纤光纤信息面板二、家庭装修布线方法为了满足您随时随地的通话、上网、视频、娱乐等信息化家居要求，我们建议您在如下位置安装双口信息面板：从每一个信息面板到综合信息箱处都要一条五类线（网线），请不要选择普通电话线。
每条五类线均同时连接信息面板的电话口和上网口，连接方式如下：各五类线应采用直联方式，相互之间不能串接或混接。
在装修布线时，还应注意以下几点：✓网线尽量不要直角布线，避免在拉线时造成五类线损坏；✓网线与电力线之间至少要保持15cm以上的间距，避免交流电对数据传输的干扰；✓在穿放五类线时，应使用PVC管穿放网线，管外的网线长度至少预留20cm 以上；✓五类线穿放完毕后，应为信息箱内的每条网线做标记，标识其连接的信息面板房间或位置，方便以后使用。
中国电信湖北公司FTTH入户线缆布放和家庭网络布线规范（试行）一、FTTH入户线缆布放（一）入户场景介绍FTTH入户根据现场的实际情况，可总结如下：由上图可知，入户线缆布放主要包括室外布线和室内布线两种形式，针对不同的敷设方式，可分为五种典型场景：1.穿暗管的场景建筑原有入户暗管可利用，通过暗管中穿放蝶形引入光缆入户。
2.架空布线的场景（1）在建筑物外安装支撑件，敷设自承式蝶形引入光缆；（2）沿光缆的布放路由的电杆上安装支撑件，敷设自承式蝶形引入光缆；（3）主要适用于旧式平房及农村地区建筑。
3.沿墙钉固布线的场景（1）沿外墙钉固自承式蝶形引入光缆；（2）沿内墙钉固蝶形引入光缆；4.波纹管布线的场景（1）沿外墙敷设波纹管（2）沿内墙敷设波纹管5.室内线槽布线的场景用户宅内布放线槽，在线槽内敷设蝶形引入光缆。
（二）入户布线器材在FTTH施工过程中，所涉及到的相关器材很多，主要包括：1．蝶形入户光缆光纤到户用户引入线蝶形引入光缆中含1-4根有涂覆层的光纤，其类别为ITUT-TG.657，光纤涂覆可着色，着色层颜色符合GB6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿，单纤可为本色。
光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件，也可为聚酯芳纶丝或者其它核实的纤维束的非金属加强构件，光缆的加强构件为2根，平行对称于光缆中。
蝶形引入光缆多为单芯、双芯结构，也可做成四芯结构，横截面呈8字型，加强件位于两圆中心，可采用金属或非金属结构，光纤位于8字型的几何中心。
蝶形引入光缆适用于室内及终端安装等经常需要弯曲光缆的情况，布线时可以根据现场的距离进行裁减，并配合快速连接接头以及光纤冷接子进行安装，现场施工不需要进行熔纤，大大提高了工程施工效率。
主要特性包括：（1）通过在弹性方面的特殊设计，保证安装过程中光纤不易折断。
（2）在将光缆弯曲的时候，只需要在弯曲的位置将光缆放开，光缆就会自动回到原来的位置，不会导致变形或是在光缆护套上留下任何印记。
（3）无论是从哪个方向弯曲，光缆都很柔韧，使光纤可以很小的弯曲半径进行安装或缠绕。
（4）架空、沿墙等情形下，使用自承式蝶形引入光缆。
（5）地下管道等情形下，使用管道型蝶形引入光缆。
通过竖井、暗管、室内明管、线槽或室内钉固方式敷设入户的光缆，宜采用白色护套的单芯蝶形引入光缆；沿建筑物外墙或架空、室外钉固方式敷设入户的，应采用黑色单芯自承式蝶形引入光缆，以增加光缆的机械强度。
2．冷接子与连接插头（1）位于配线光缆子系统，即配线设施所处位置。
（2）用于在配线设施内，入户光缆和配线光缆的固定连接。
（3）更为适用于FDU内不需活动连接界面时。
（4）250um和900um可任意对接。
3．室内综合信息箱室内综合信息箱是光纤到户（FTTH ）在用户方的一个多功能集成终端箱体。
主要用于通信设备安装、蝶形引入光缆端接、用户终端五类线、市电等接入。
能实现电话、上网、iTV 的分配及家庭安防等功能。
4．光缆分纤/分路箱指安装在建筑物内完成配线光缆与入户线光缆的连接设备。
光缆分纤箱应提供光缆固定、光纤连接、分纤功能。
光分路箱主要包括安装盒式光分路器和插片式光分路器两种形态。
室内综合信息箱外观图室内综合信息箱内视图室内光分路箱室外光分路箱5．光缆交接箱光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。
光缆引入光缆交接箱后，经固定、端接、配纤后，使用跳纤将主干层光缆和配线层光缆连通。
6．线槽布缆材料（1）直线槽：采用线槽方式直线路由敷设蝶形引入光缆时使用。
（2）阳角：线槽在外侧直角转弯处使用；（3）阴角：线槽在内侧直角转弯处使用；（4）弯角：线槽在平面转弯处使用；（5）线槽软管线槽在跨越电力线或在墙面弯曲、凹凸处使用。
（6）收尾线槽在线槽末端处使用，起保护光缆的作用。
（7）封洞线槽线槽方式敷设蝶形引入光缆时，在光缆穿越墙洞处使用。
（8）光缆固定槽用于线槽内蝶形引入光缆的固定。
（9）双面胶采用粘帖方式布放线槽时使用。
7．钉固布缆材料（1）卡钉扣在室内采用直接敲击的钉固方式敷设蝶形引入光缆的塑料夹扣。
（2）螺钉扣在室外采用螺丝钉固方式敷设自承式蝶形引入光缆的塑料夹扣。
8．波纹管布缆材料（1）波纹管室内外采用明管暗线方式敷设蝶形引入光缆时使用。
（2）过路盒波纹管分支处或管内蝶形引入光缆引出处使用。
（3）管卡用于波纹管的固定。
（4）波纹管双通用于波纹管的连接。
9．暗管穿缆材料（1）钢制穿管器材质较硬、强度较高的穿管牵引工具，适用于有垃圾物阻塞的管孔，且管孔内无其它线缆。
（2）塑料穿管器材质较软、强度一般的穿管牵引工具，适用于管径较小或管孔内有其它线缆的管道。
（3）润滑剂穿管时使用的润滑剂，可以降低穿管器牵引线或蝶形引入光缆在穿放时与暗管或其它线缆间的摩擦力。
10．室外支撑件布缆材料（1）紧箍钢带在电杆上固定挂杆设备、各类器件的钢带。
（2）紧箍夹在电杆上将紧箍钢带收紧并固定的夹扣。
（3）C型拉钩采用螺丝安装在建筑物的外墙，用于将S固定件拉挂固定在建筑物外墙上的器件。
（4）S固定件用于结扎自承式蝶形引入光缆的吊线，并将光缆拉挂在支撑件上的器件。
（5）紧箍拉钩采用紧箍钢带安装在电杆上，用于将S固定件拉挂固定在电杆上的器件。
（6）环型拉钩采用自攻式螺丝端头，用于将S固定件拉挂固定在木质材料上的器件。
（7）理线钢圈用于电杆上自承式蝶形引入光缆的垂直走线。
（8）纵包管采用纵向叠包方式对蝶形引入光缆进行包扎保护，主要用于使用支撑件布缆时对自承式蝶形引入光缆结扎处的保护。
（9）缠绕管采用缠绕方式对蝶形引入光缆进行包扎保护，主要在光缆穿越墙洞、障碍物以及与其它线缆交叉处使用。
11．其他材料（1）过墙套管蝶形引入光缆在户内洞口处穿越墙洞时的美观与保护材料。
（2）封堵填充胶泥用于封堵墙洞，防止漏水。
（3）光纤面板插座提供与标准SC型单模光纤活动连接适配器一致的插口，用于蝶形引入光缆与跳纤的互联。
12.工具为在入户光缆施工中提高施工质量、保障施工人员人身安全、缩短施工作业时间，建议各施工小组配备以下常用施工工具：（三）施工前准备工作1.光缆路由查勘：施工人员到达用户端施工，必须在施工前对入户光缆的路由走向、入户方式、布放光缆长度、选用材料等内容进行事前路由查勘。
根据资源管理中心配置的配线资源和“就近原则”实施光缆入户施工。
2.管线试通：用户端已有暗管或明管，施工前，施工人员需要对原先的管道情况进行评估和试通。
如果用户端暗管或明管可利用，则入户光缆优先使用用户原有的管线，如果用户端暗管或明管不可利用，则选择采用其它入户光缆的敷设方式。
3.施工方案确定：根据光缆路由、用户室内查勘情况和用户端管线的试通情况，确定最终的施工方案。
4.材料准备：根据上述确定的施工方案，进行施工前材料准备，其中包括：蝶形引入光缆配盘、管材配置、架空铁件配置等。
（四）入户光缆施工安装要求1．在敷设蝶形引入光缆时，入户光缆敷设时的牵引力不宜超过光缆允许张力的80%；瞬间最大牵引力不得超过光缆允许张力的100%，且主要牵引力应加在光缆的加强构件上。
2．蝶形引入光缆敷设的最小弯曲半径应符合下列要求：（1）敷设过程中蝶形引入光缆弯曲半径不应小于30mm；（2）固定后蝶形引入光缆弯曲半径不应小于15mm。
3．蝶形引入光缆在户外采用沿墙或架空敷设时，可采用自承式蝶形引入光缆，应将自承式蝶形引入光缆的吊线适当收紧，并要求固定牢固。
4．蝶形引入光缆（除管道型蝶形引入光缆）不能长期浸泡在水中，一般不适宜直接在地下管道中敷设。
5．在蝶形引入光缆敷设过程中，应严格注意光缆的拉伸强度、弯曲半径，避免光纤被缠绕、扭转、损伤和踩踏。
6．蝶形引入光缆布放时须将自光分纤/分路箱到用户终端处的全程光缆从光缆盘上一次性以盘8字法倒盘圈后再布放，光缆中间禁止有接头。
7．蝶形引入光缆敷设入户后，为制作光纤机械接续连接插头预留的长度宜为：光缆分纤/光分路箱一侧预留1.0m ，住户家庭信息配线箱或光纤面板插座一侧预留0.5m 。
8．应尽量在干净的环境中制作光纤机械接续连接插头，并保持手指的清洁。
（五）各类场景下蝶形引入光缆布放标准 1.架空敷设蝶形引入光缆（1）架空方式采用自承式蝶形引入光缆。
正确不正确（2）根据装置牢固、间隔均匀、有利于维修的原则选择支撑件及其安装位置，同一支撑件上自承式蝶形引入光缆布放条数不得超过4条。
（3）采用紧箍钢带与紧箍夹将紧箍拉钩固定在电杆上，紧箍钢带安装位置为距杆梢不小于30cm处；采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，对于木质外墙可直接将环型拉钩固定在上面。
（4）将吊线扎缚在S固定件上，然后拉挂在支撑件上，当需敷设的光缆长度较长时，宜选择从中间点位置开始布放。
（5）用纵包管包扎自承式蝶形引入光缆吊线与光缆剥离处的余长光缆。
（6）自承式蝶形引入光缆与其他线缆交叉处应使用缠绕管进行包扎保护，与电力线交越时，交越距离保持1m以上。
（7）在整个布缆过程中应严禁踩踏或卡住光缆，如发现自承式蝶形引入光缆有损伤，需考虑重新敷设。
（8）自承式蝶形引入光缆吊线扎缚在S固定件上的制作方法：第一步：将自承式蝶形引入光缆的吊线与光缆剥离S型固定件与开剥点距离10-15cm。
剥离自承式蝶形引入光缆吊绳时，要注意保护蝶形引入光缆，不要受到折压等，以免损伤光缆。
第二步：将蝶形引入光缆吊线在S型固定件上进行S型缠绕，并在S型固定件尾端的H槽内缠绕1圈。
第三步：自承式蝶形引入光缆在电杆上固定完成后，采用纵包管将开剥部分光缆进行保护；开剥点处用绝缘胶带缠绕3-6圈，避免自承式蝶形引入光缆吊线与蝶形引入光缆脱离。
S 固定件C 型拉钩/绝缘胶带3圈（9）在杆路终结处，自承式蝶形引入光缆穿入理线钢圈后沿杆壁至光缆分纤/分路箱下方，成形直径大于15cm 的弧圈后引入光缆分路/分纤箱内。
自承式蝶形引入光缆在光缆分纤/分路箱内预留1m ，并盘绕成圈，采用快速接续方式冷接成端。
（10）杆路中间处装置规格：（11）当自承式蝶形引入光缆从沿外墙架空敷设时，需要在用户端墙面上安装C型拉钩，用Φ6mm膨胀管及螺丝钉固定。
S型固定件固定在C型拉钩上，2.墙面钉固方式（1）选择光缆钉固路由，一般光缆宜钉固在隐蔽且人手较难触及的墙面上。
（2）在室内钉固蝶形引入光缆应采用卡钉扣；在室外钉固自承式蝶形引入光缆应采用螺钉扣。
（3）在安装钉固件的同时可将光缆固定在钉固件内，由于卡钉扣和螺钉扣都是通过夹住光缆外护套进行固定的，因此在施工中应注意一边目视检查，一边进行光缆的固定，必须确保光缆无扭曲，且钉固件无挤压在光缆上的现象发生。
（4）在墙角的弯角处，光缆需留有一定的弧度，从而保证光缆的弯曲半径，并用套管进行保护。
严禁将光缆贴住墙面沿直角弯转弯。
