人防地下室结构设计

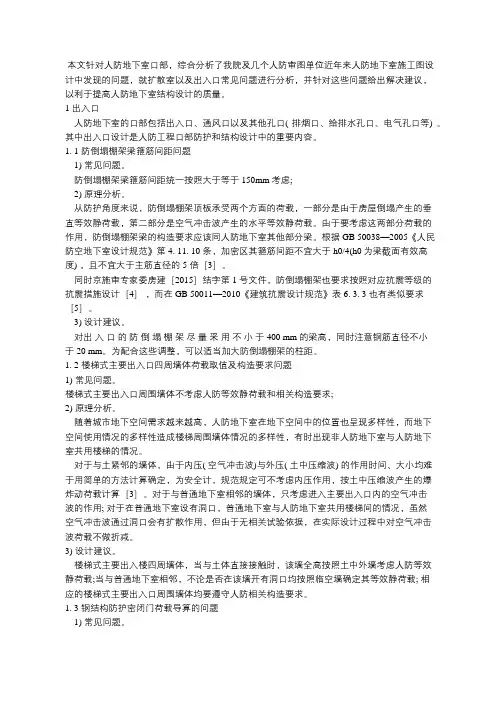

本文针对人防地下室口部，综合分析了我院及几个人防审图单位近年来人防地下室施工图设计中发现的问题，就扩散室以及出入口常见问题进行分析，并针对这些问题给出解决建议，以利于提高人防地下室结构设计的质量。

1 出入口人防地下室的口部包括出入口、通风口以及其他孔口( 排烟口、给排水孔口、电气孔口等) 。

其中出入口设计是人防工程口部防护和结构设计中的重要内容。

1. 1 防倒塌棚架梁箍筋间距问题1) 常见问题。

防倒塌棚架梁箍筋间距统一按照大于等于150mm 考虑;2) 原理分析。

从防护角度来说，防倒塌棚架顶板承受两个方面的荷载，一部分是由于房屋倒塌产生的垂直等效静荷载，第二部分是空气冲击波产生的水平等效静荷载。

由于要考虑这两部分荷载的作用，防倒塌棚架梁的构造要求应该同人防地下室其他部分梁。

根据 GB 50038—2005《人民防空地下室设计规范》第4. 11. 10 条，加密区其箍筋间距不宜大于 h0/4(h0为梁截面有效高度) ，且不宜大于主筋直径的 5 倍［3］。

同时京施审专家委房建［2015］结字第 1 号文件，防倒塌棚架也要求按照对应抗震等级的抗震措施设计［4］，而在 GB 50011—2010《建筑抗震设计规范》表 6. 3. 3 也有类似要求［5］。

3) 设计建议。

对出入口的防倒塌棚架尽量采用不小于400 mm 的梁高，同时注意钢筋直径不小于 20 mm。

为配合这些调整，可以适当加大防倒塌棚架的柱距。

1. 2 楼梯式主要出入口四周墙体荷载取值及构造要求问题1) 常见问题。

楼梯式主要出入口周围墙体不考虑人防等效静荷载和相关构造要求;2) 原理分析。

随着城市地下空间需求越来越高，人防地下室在地下空间中的位置也呈现多样性，而地下空间使用情况的多样性造成楼梯周围墙体情况的多样性，有时出现非人防地下室与人防地下室共用楼梯的情况。

对于与土紧邻的墙体，由于内压( 空气冲击波)与外压( 土中压缩波) 的作用时间、大小均难于用简单的方法计算确定，为安全计，规范规定可不考虑内压作用，按土中压缩波产生的爆炸动荷载计算［3］。

地下室人防设计要点1.地下室结构设计：地下室的结构设计应考虑到地下水位、土壤力学性质和地下室所需的使用功能。

采用适当的基础设计和结构加固措施，以确保地下室的稳定性和安全性。

2.防水设计：地下室容易受到地下水渗透的影响，因此防水设计是地下室人防设计的重要一环。

采用适当的防水材料和防水层，以确保地下室内部不受湿气和水的侵害。

3.火灾安全设计：地下室容易成为火灾的蔓延通道，因此需要在地下室内设置合适的火灾安全设备和防火措施。

这包括火灾报警系统、灭火器和消防栓等。

4.疏散通道设计：地下室内应设置足够数量和宽度的疏散通道，以确保在紧急情况下人员可以快速、安全地离开地下室。

疏散通道需要合理布置，避免堵塞和阻碍疏散。

5.应急照明设计：地下室内需要设置应急照明系统，以确保在电力故障或火灾等情况下人员能够清晰看到疏散通道和应急出口。

应急照明系统需要采用独立供电或备用电源，以确保长时间供电。

6.通风系统设计：地下室内应设置适当的通风系统，以确保室内空气的流通和新鲜空气的供应。

通风系统需要采用排烟设备和新风设备，并保证具备足够的通风量和效果。

7.安全门和防护设施：地下室的入口和出口应设置安全门和防护设施，以限制非授权人员进入地下室。

门禁系统和监控设备可以增加地下室的安全性和防护能力。

9.安全标识和指示：地下室内需要设置清晰明确的安全标识和指示，以帮助人员在紧急情况下找到疏散通道和出口。

标示牌、标识图和明亮的指示灯可以提供必要的信息。

10.定期检查和维护：地下室人防设施需要定期检查和维护，以确保其正常运行和有效性。

相关设备和系统应定期检查并进行维护，以提高地下室的安全性和保护能力。

通过以上的人防设计要点，可以有效提高地下室的安全性和可持续性。

地下室作为建筑的重要组成部分，其安全性和防护能力的设计是非常重要的。

通过合理的结构设计、防水设计、火灾安全设计等措施，可以确保地下室内人员的安全和健康。

此外，定期的检查和维护也是保持地下室的安全性和可持续性的关键。

人防地下室口部结构设计有哪些注意点人防地下室可以作为灾难和紧急情况下人们躲避的重要场所。

但是，在人防地下室的设计过程中，口部结构设计的质量直接影响了其安全性和使用效果。

因此，本文将会从以下几个方面来探讨人防地下室口部结构设计的注意点。

一、基本要求人防地下室口部结构设计的基本要求首先是能够满足防空和防汛、抗震等特殊情况下人们的必要生命安全需求。

其次，这种结构还必须要经济、实用、美观、稳定、可靠、安全等方面的综合性标准要求。

二、地下水位的影响由于人防地下室建造的地下水位的高低，口部结构的设计应依据实际情况确定。

在地下水位较高的场合，要设计排水系统，并采用防水措施，以防水浸入地下室；在地下水位较低的场合，要增加路面剖面高度，以便使地下室口部结构在设计上满足人们的要求。

三、结构形式人防地下室口部结构的结构形式主要有两种类型。

一种为平头设计，即一个几乎与地面平行的开口。

这种结构的优势在于施工过程简单，成本低，但在排水和通风过程中存在不足。

另外一种则是拱形设计，这种结构可以提供更好的通风过程和更好的耐震性。

四、框架结构在人防地下室口部结构设计中，框架结构的使用也十分常见。

由于其能够承受较大的荷载和时效性能比较稳定，框架结构的使用也越来越得到重视。

在实际的设计过程中，我们需要考虑若干问题，如横向荷载作用下的变形要求，框架维护的难易程度，以及在应急情况下的便于排除故障和修复的能力。

五、防火设计在人防地下室口部结构设计中，我们也要注意防火的问题。

为了保证在万一火灾发生时能够最大程度地保护人们的生命安全，设计师要给予结构防火设计，及合理的排风系统。

因此，需要考虑结构的耐火性，口部内部配备喷淋管道，以及离心式防火卷帘门等。

六、尽可能提高的建筑的隔震性人防地下室口部结构设计的另一个重要特征是建筑的隔震性，这是和平常建筑的要求非常相似的。

设计师在设计结构的时候，需要力求降低桥体振幅、加强构件的总体刚度、并确保这些构件能够抵抗自然灾害对其产生的影响。

人防地下室结构设计要点摘要：人防地下室结构设计涉及的相关规范及图集较多，随着通用规范的推出，明确了逐步用全文强制性工程建设规范取代现行标准中分散的强制性条文的改革任务，逐步形成由法律、行政法规、部门规章中的技术性规定与全文强制性工程建设法规构成“的技术法规”体系，本文论述了人防地下室结构设计要点，以期为结构工程师在符合战时及平时的功能要求的前提下设计成果做到安全、适用、经济、合理做出参考。

关键词：人防等效静荷载，人防配筋率，人防构件截面尺寸引言：人防区域的划分要正确、密闭，人防构件与主体结构构件位置重合时，应以大值（砼强度、截面、配筋、构造要求等）设计施工。

一、人防地下室结构设计概述1人防地下室结构设计特点：相较于普通地下室，人防地下室的结构要求更高，在设计中需要考虑的问题更多，要充分考虑人防地下室战时防范作用，同时也要考虑其在平时的应用。

人防地下室暴露于空气中的部分，在发生爆炸时会受到空气冲击波的作用，而埋入土中的部分则会受到土带来的压缩波的作用。

对于人防地下室的墙以及柱等结构来讲，不仅会受到自身以及上部建筑和土带来的荷载，而且还会承受上部结构爆炸动荷载作用。

在设计过程中需要充分考虑爆炸动荷载问题。

孔口防护设计以及主体结构设计是人防地下室结构设计应关注的重点。

在人防地下室结构设计过程中，通常需要应用等效静荷载法进行动力分析，并且在为了保障计算结果的精确性，需要将整个结构进行拆分，拆分成单个构件进行计算。

如果人防地下室存在地面建筑，则需将其作为人防地下室结构的一部分来考虑，既要保证地上建筑战时的抗力要求，也要保证地面建筑结构能够满足平时的使用要求，以便提升地上建筑的使用率。

因此在设计时需要采用平战兼顾的方法，使其能够同时满足平时与战时的应用需求。

但是由于地面建筑在平时使用与战时使用过程中的要求存在较大的差异，因此在设计时应确保地面建筑能够进行功能转换。

除此之外，在人防地下室结构设计过程中应做好各部件的协调，保证设计标准的一致性。
