人防地下室电气专项施工方案一、前言在人防地下室的建设过程中，电气专项施工显得尤为重要。
正确的电气施工方案不仅可以保障地下室的正常运行，也关乎到人员的安全。
本文将就人防地下室电气专项施工方案进行详细阐述，希望能对相关工作提供参考。
二、电气系统概述2.1 电气系统组成人防地下室的电气系统主要包括供电系统、照明系统、通风系统、应急照明系统、电气防火系统等。
这些系统共同构成了地下室的电气设施。
2.2 电气设备选择在人防地下室的电气设备选择上，应优先考虑设备的可靠性、耐用性和安全性。
电缆、开关、插座等设备的选择要满足国家相关标准，确保质量可靠。
三、施工方案3.1 施工准备在开始电气施工前，需对地下室的电气设计方案进行充分的了解，准备好所需的电气设备和材料，并制定详细的施工计划。
3.2 电缆敷设电缆的敷设是电气施工的重要环节，需要确保敷设过程中电缆的质量和安全。
电缆的敷设需符合设计要求，布线要整齐，避免交叉错乱。
3.3 设备安装各种电气设备的安装需严格按照规范进行。
设备安装完成后，要进行必要的检查和测试，确保设备安装正确无误。
3.4 联调测试在电气施工完成后，需要对整个电气系统进行联调测试，确保各个系统之间的配合和协调良好，保障地下室的正常运行。
四、安全保障措施4.1 施工过程安全在进行电气施工过程中，施工人员需严格遵守相关安全规定，佩戴好防护装备，如安全帽、安全鞋等，确保施工过程的安全。
4.2 用电安全在电气设备使用过程中，应定期进行设备检查和维护，防止设备因故障造成安全事故。
禁止私拉乱接电线，确保用电安全。
五、总结电气施工是人防地下室建设的重要环节，正确的电气施工方案可以保障地下室的正常运行和人员的安全。
在电气施工过程中，应严格按照规范要求进行，确保施工质量和安全。
希望本文提供的人防地下室电气专项施工方案能够对相关工作提供参考和指导。
以上就是针对人防地下室电气专项施工方案的详细说明，希望对相关工作有所帮助。
地下室人防电力施工专项方案 (1)1 概述该方案是为了在地下室建设中确保人员和设备安全，避免电力事故发生而制定的。
2 施工前期准备2.1 安全措施在施工前期，安全是首要考虑的因素。
在地下室人防电力施工中，特别要注意以下事项：- 确保墙体深度符合设计要求，检查基础是否牢固- 施工现场应设置防护措施，如栏杆、护栏等- 电源必须关闭，仅在工作时打开- 必须有人员进行专业的电工检查并复核2.2 工具设备在地下室人防电力施工中，需要使用一些特殊工具和设备，如接地电缆、电源指示器等。
在施工前期，必须检查、测试这些设备是否正常工作，确保使用安全。
2.3 人员培训为确保工作人员能够熟练掌握地下室人防电力施工的操作规范，必须进行专业的培训和考核。
3 施工过程中的技术要点3.1 电缆的敷设地下室人防电力施工中需要进行电缆敷设。
在敷设时，必须按照标准工艺规范进行，避免在敷设过程中对电缆造成损坏。
3.2 电缆的接线电缆敷设完成后，需要接线操作。
在接线过程中，必须确保：- 接线范围明确，不得擅自更改- 电缆线号清晰明确，不得混淆- 接线牢固，不得松动4 施工结束后的清理工作地下室人防电力施工完成后，需要进行清理工作。
主要包括：- 工作场所的清理、搬运设备的归位- 各种设备和工具的清点与记录- 工作成果的验收与评价5 安全保障在实施地下室人防电力施工中，必须重视安全保障措施。
确保施工过程中人员和设备的安全，同时也要预防电力事故发生。
以上是地下室人防电力施工专项方案的完整版，希望能对大家在地下室建设中的电力施工提供一定的帮助。
人防电气工程施工方案一、工程概况二、施工组织机构1.施工总监：负责整个施工过程的组织和协调。
2.项目经理：负责工程实施的具体管理工作。
3.工程师：负责施工图纸的审核和技术指导。
4.现场监管员：负责现场施工的监管和质量检查。
三、施工准备1.工作流程制定：制定详细的施工工作流程计划，并组织会议进行解释和沟通。
2.物资准备：对所需物资进行清单编制，并及时采购和入库。
3.人员准备：根据工程规模和施工周期，合理配备所需人员，并确保其熟悉相关安全操作规程和施工流程。
4.设备准备：根据工程要求，对所需设备进行清单编制，并及时采购和现场调试。
四、安全措施1.安全培训：对施工人员进行必要的安全培训，明确安全操作规程和施工现场的危险因素。
2.安全设施：设置必要的安全警示标识和安全防护设备，确保施工人员和现场工作环境的安全。
3.安全监控：安装监控摄像头，实时监控施工现场，确保施工过程的安全性。
五、施工工序及要点1.布线安装a.制定布线规划：根据设计图纸，确定线路走向和连接点，编制具体的布线方案。
b.线槽安装：在墙壁和天花板上开设线槽，然后安装线槽板和接线盒。
c.电缆敷设：按照布线方案进行电缆敷设，保持线路整齐和安全。
d.接线和绝缘处理：电缆敷设完毕后，进行接线、绝缘和标识处理。
2.设备安装a.设备安装位置：根据设计要求，确定设备的安装位置，并标注在施工图纸上。
b.器材安装：按照规定安装各种设备，包括照明灯具、插座、开关、防火报警器等。
c.线路连接：对设备进行线路连接，确保连接牢固和正常工作。
d.调试测试：安装完毕后，对设备进行调试和测试，确保其正常运行。
3.电气系统联调a.线路联调：对各个线路进行联调测试，确保线路连接正确和正常。
b.设备联调：对各个设备进行联调测试，确保其相互配合和正常工作。
c.整体联调：对整个电气系统进行联调测试，确保系统的稳定性和正常运行。
六、质量控制1.工艺规范：严格按照设计图纸和相关规范要求进行施工，并及时记录和核查施工质量。
一、工程概况本地下人防工程位于城市中心区域，总建筑面积约5万平方米，主要功能包括地下停车场、地下商业区、地下人防指挥中心等。
电气工程作为人防工程的重要组成部分，主要包括供配电系统、照明系统、消防报警系统、通信系统等。
为确保工程质量和施工安全，特制定本施工方案。
二、编制依据1. 《人防工程设计规范》（GB50074-2014）2. 《建筑电气设计规范》（GB50057-2010）3. 《消防设施设计规范》（GB50016-2014）4. 《通信工程设计规范》（GB50311-2013）5. 施工图纸及设计变更通知6. 相关法律法规和行业标准三、施工组织与管理1. 施工组织机构成立地下人防电气工程专项施工小组，负责整个工程的施工组织与管理工作。
小组下设施工技术组、质量安全管理组、材料设备组、进度控制组等。
2. 施工进度计划根据工程总进度计划，制定详细的电气工程施工进度计划，确保各分部分项工程按期完成。
3. 质量安全管理严格执行国家有关安全生产法律法规，落实安全生产责任制。
加强施工现场的安全管理，确保施工安全。
四、施工工艺与技术措施1. 供配电系统（1）采用10kV高压电源，通过电缆引入地下变配电室，变配电室设置两台630kVA干式变压器，实现双回路供电。
（2）低压配电系统采用单母线分段运行，设置多个配电箱，实现分区域供电。
（3）电缆敷设采用电缆桥架，电缆桥架敷设应符合规范要求，确保电缆安全运行。
2. 照明系统（1）采用节能照明灯具，提高照明效果，降低能耗。
（2）照明线路敷设采用暗敷，确保线路安全。
（3）设置应急照明系统，确保在紧急情况下满足照明需求。
3. 消防报警系统（1）采用火灾自动报警系统，实现火灾早期探测和报警。
（2）设置消防广播系统，实现火灾应急广播。
（3）消防设备电源采用专用线路，确保消防设备正常运行。
4. 通信系统（1）采用光纤通信，实现高速数据传输。
（2）设置电话交换系统，满足内部通信需求。
第1篇本工程为人防工程水电施工，主要内容包括照明工程、防雷（接地）工程、室内给排水工程以及消防工程。
工程地点位于XXX，总建筑面积为XXX平方米，人防防护等级为XXX级，平时功能为XXX，战时功能为XXX。
工程特点为工期短、综合性强、配合协调要求高，工程施工涉及面广、量大，质量要求高。
二、施工准备1. 施工图纸及技术资料：熟悉并掌握施工图纸及技术资料，明确工程要求、施工顺序、施工方法及质量控制标准。
2. 材料设备：准备符合国家及行业标准的水电材料、设备，如电线、电缆、管道、阀门、消防器材等。
3. 施工人员：组织专业施工队伍，确保施工人员具备相应的资质和技能。
4. 施工机具：准备必要的施工机具，如电焊机、切割机、钻孔机、潜水泵、电缆敷设机等。
三、施工顺序及方法1. 施工顺序：按照施工图纸及技术资料，结合现场实际情况，制定合理的施工顺序。
2. 照明工程：根据设计要求，安装灯具、开关、插座等，确保照明效果。
3. 防雷（接地）工程：按照设计要求，安装防雷设施，确保电气设备安全。
4. 室内给排水工程：安装给水管、排水管、阀门、卫生洁具等，确保给排水系统正常运行。
5. 消防工程：安装消防设施，如消防栓、喷淋头、烟感报警器等，确保消防设施完好。
四、质量控制措施1. 材料设备：严格筛选材料设备，确保质量合格。
2. 施工工艺：严格按照施工规范和操作规程进行施工，确保施工质量。
3. 工程验收：对施工完成的工程进行验收，确保达到设计要求。
五、安全管理措施1. 施工人员：加强安全教育，提高安全意识，确保施工安全。
2. 施工现场：加强施工现场管理，确保施工现场整洁、有序。
3. 临时用电：严格按照临时用电规范进行施工，确保用电安全。
4. 防火措施：加强施工现场防火措施，确保消防设施完好。
六、文明施工措施1. 施工现场：保持施工现场整洁、有序，做好垃圾清运工作。
2. 施工人员：文明施工，尊重他人，遵守施工现场规定。
3. 施工环境：保护环境，减少施工对周围环境的影响。

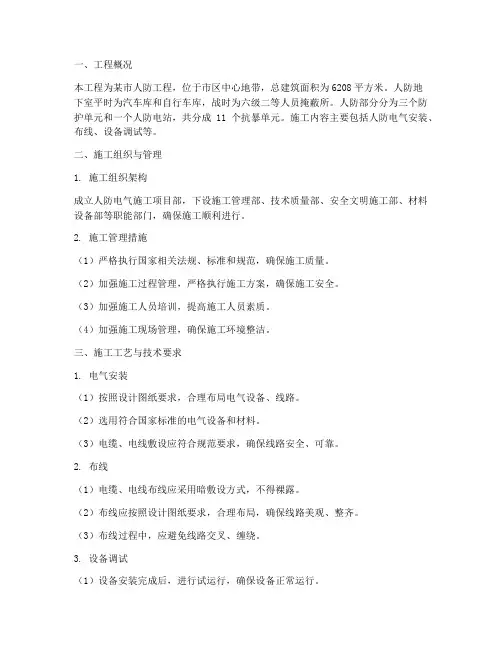

一、工程概况本工程为某市人防工程，位于市区中心地带，总建筑面积为6208平方米。
人防地下室平时为汽车库和自行车库，战时为六级二等人员掩蔽所。
人防部分分为三个防护单元和一个人防电站，共分成11个抗暴单元。
施工内容主要包括人防电气安装、布线、设备调试等。
二、施工组织与管理1. 施工组织架构成立人防电气施工项目部，下设施工管理部、技术质量部、安全文明施工部、材料设备部等职能部门，确保施工顺利进行。
2. 施工管理措施（1）严格执行国家相关法规、标准和规范，确保施工质量。
（2）加强施工过程管理，严格执行施工方案，确保施工安全。
（3）加强施工人员培训，提高施工人员素质。
（4）加强施工现场管理，确保施工环境整洁。
三、施工工艺与技术要求1. 电气安装（1）按照设计图纸要求，合理布局电气设备、线路。
（2）选用符合国家标准的电气设备和材料。
（3）电缆、电线敷设应符合规范要求，确保线路安全、可靠。
2. 布线（1）电缆、电线布线应采用暗敷设方式，不得裸露。
（2）布线应按照设计图纸要求，合理布局，确保线路美观、整齐。
（3）布线过程中，应避免线路交叉、缠绕。
3. 设备调试（1）设备安装完成后，进行试运行，确保设备正常运行。
（2）调试过程中，发现异常情况，及时进行处理。
（3）调试完成后，进行验收，确保设备满足使用要求。
四、施工安全与文明施工1. 施工安全（1）加强施工现场安全管理，严格执行安全操作规程。
（2）定期进行安全教育培训，提高施工人员安全意识。
（3）施工现场配备必要的安全防护设施，如安全帽、安全带等。
（4）加强施工现场消防管理，确保消防安全。
2. 文明施工（1）施工现场保持整洁，及时清理施工垃圾。
（2）合理规划施工现场，避免占用公共区域。
（3）加强施工噪音、粉尘等污染控制，确保环境整洁。
五、施工进度与质量保证1. 施工进度（1）根据工程特点，制定合理的施工进度计划。
（2）加强施工组织协调，确保施工进度。
（3）定期检查施工进度，及时调整施工计划。
兰州红楼时代广场人防地下室水电专项施工方案编制人：审核人：审批人:日期：第一章工程概况地下车库位于兰州红楼时代广场下，地下室建筑面积17802m2，地上建筑面积113980m2，为超高层建筑。
其中地下一楼为商场，地下二楼、三楼为车库，地下三楼局部为人防区。
战时功能为二级人员掩蔽所，抗力等级：核6级、常6级、甲类二等，防化丙级；第二章施工准备1、临时设施：根据现有的临时的设施，安排好人工的临时宿舍，选择好堆放材料与工具的仓库，按照现场电工的要求，接好临时机械的用电。
2、劳动力安排：根据土建施工进度要求，合理安排的人员进场施工。
3、技术准备：①、认真学习、熟悉施工图纸，理解设计的意图，搞好图纸会审；②、编制施工方案和施工操作要点，对可能出现问题的部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案；③、由公司工程部，进行技术交底，技术交底的内容为：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底，以明确施工意图；克服质量通病，确保工程优良；④、组织现场施工人员学习工程质量验收规范及ISO9001:2000质量体系标准与作业指导书，实行专业技术培训，全面掌握、熟悉安装工程质量检验评定标准；⑤、建立各种规章制度：材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤考核制度；⑥、对工人岗前进行安全教育与安全交底。
第三章主要施工方法与技术措施根据该工程的实际情况，我公司计划把地下室水电项目工程分为室内给水安装工程、室内排水安装工程、低压电气系统和防雷工程四个施工分部工程进行施工。
第一节给水、排水施工方案1.1、给水排水工程施工流程图给水排水工程施工流程如图所示。
给水排水工程施工流程图1.2 、给水排水工程施工方法及技术措施1.2.1、给水管道的安装本工程室内给水管（冷水、热水）均采用啮入成型园锥管螺纹接口薄壁不锈钢管，其中冷水、热水主供、回水立管管材公称压力不应小于2.5MPa,法兰连接；支管管道公称压力不应小于1.6MPa，螺纹连接; 供水接市政给水管网，给水管主管贴梁底安装，穿越人防人防围护结构时在人防侧墙内侧设置铜心闸阀，穿越防护单元隔墙时在隔墙两侧均设置铜心闸阀；（一）工艺流程（二）安装准备熟悉图纸，参看有关专业设备图和建筑装修图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。
人防工程电气工程施工方案一、施工概述人防工程是指防空防护设施，在平时，主要是进行一些维护工作，而一旦战争或有战争危险，人防工程就要转入战时状态，提供居民避难的地方。
电气工程施工方案在人防工程中起到了非常重要的作用。
正规的电气工程施工方案是为了合理的施工流程，保障施工的完成和质量。
二、施工过程1. 施工前准备：1.1 确定施工区域：根据人防工程设计图纸，明确施工范围，确定电气布线的走向和电器设备的位置。
1.2 确定施工人员：组织施工人员进行电气工程施工前的培训和技术交底。
1.3 安全准备：安排专业人员对施工现场进行安全检查，清除施工现场的隐患，并设置必要的安全警示标志。
2. 施工工艺：2.1 布线施工：根据电气布线图，进行配电线、信号线、控制线等线路的敷设，确保布线规范、牢固、整洁。
2.2 电器设备安装：根据设计要求，进行灯具、插座、开关等电器设备的安装，确保安装牢固、线路连接正确。
2.3 保护措施：对电器设备进行绝缘测试，并设置相应的过载保护、漏电保护等设备，确保电气设备的安全使用。
3. 施工验收：3.1 施工完成后，对电气设备进行全面检查和测试，确保设备符合要求。
3.2 对完成的电气工程进行验收，确保施工质量符合设计要求。
4. 施工总结：4.1 对施工过程中出现的问题进行总结和分析，提出改进建议，为未来的施工提供参考。
4.2 对施工人员进行工作总结，评选出表现出色的员工，为员工提供奖励和激励。
三、工程质量及安全保障1. 在施工过程中，严格按照《电气工程施工及验收规范》进行施工，确保电气设备的安全可靠。
2. 对施工现场进行严格的安全管理，确保施工人员的人身安全。
3. 对施工现场进行24小时监控，确保施工过程中没有发生不安全事件。
4. 对施工过程中出现的质量问题，立即进行整改，保障电气工程的质量符合设计要求。
四、环保措施在电气工程施工过程中，要严格遵守国家的环保法律法规，采取有效的环保措施，减少施工过程对环境的影响。
人防电气工程施工方案文献编号：审批：审核：编制：**********项目目录第一章编制说明一、编制依据 (1)二、编制原则 (3)第二章工程概况一、工程设计概况 (4)二、电气系统概况 (5)第三章施工部署一、工程目的 (7)二、组织保证体系 (7)第四章强电工程重要分项工程的施工方案一、接地及等电位敷设 (11)二、钢管暗配 (12)三、管内穿线 (15)四、桥架安装 (16)五、母线槽安装 (19)六、电力电缆敷设 (20)七、矿物绝缘电缆敷设 (21)八、电缆头制作、接线和线路绝缘测试 (22)九、配电柜、箱安装 (22)十、开关和插座的安装 (24)十一、灯具安装 (24)十二、系统调试 (27)十三、弱电系统线管敷设做法 (27)十四、消防报警及联动控制系统工程 (27)第五章成品保护措施一、施工成本控制措施 (36)二、减少施工成本技术措施 (36)第六章冬雨季施工安全措施一、雨季施工安全措施 (37)二、冬季施工安全措施 (37)第七章工期指标及进度保证措施一、项目节点分解 (38)二、工期保证措施 (38)第八章质量目的及保证措施一、质量目的 (39)二、质量保证机构图 (40)三、施工过程阶段质量控制 (40)四、质量保证措施 (41)五、材料质量保证措施 (43)六、设备质量保证措施 (44)七、防止质量通病措施 (44)八、工程技术档案资料及工程质量验收程序 (45)九、纠正和防止措施 (45)第九章安全生产保证措施一、安全目的 (46)二、安全生产责任制 (46)三、安全保证体系 (46)四、安全生产措施 (46)五、安全管理措施 (47)六、现场设施 (48)第十章文明施工及成品保护措施一、文明施工措施 (51)二、成品保护措施 (51)第十一章建筑电气节能一、电气节能设计 (52)二、建筑电气分部工程节能验收 (53)三、建筑节能工程进场材料和设备的复验项目计划 (54)第十二章建筑电气施工强制性条文一、建筑电气分部工程施工强制性条文 (54)第十三章建筑电气工程检查批划分一、建筑电气工程验收检查批类别划分 (57)第十四章材料节能实验计划一、检查内容及取样规定 (58)二、技术规定 (59)第一章编制说明本施工方案作为指导施工的依据，突出科学性及可行性，对项目管理组织机构设立，劳动力计划安排，材料供应安排，机械设备配置，重要分部分项工程施工方法，工期保证措施，质量安全保证措施，保证安全生产、文明施工、减少扰民、减少环境污染和噪声的措施给予了充足考虑，保证工程施工优质、高速、安全、文明。
引言：人防电气工程是指为人防工程提供供电、照明、通信、监控等方面的电气系统施工工程。
在人防工程中，电气工程的施工方案十分关键，它直接影响到人防工程的可靠性、安全性和功能性。
本文将详细介绍人防电气工程的施工方案，包括工程概述、正文内容、施工要点以及文末的总结。
正文内容：一、工程概述1.工程地点和范围2.施工目标和项目要求3.工程的技术难点和风险点4.项目的时间节点和工期安排5.资源准备和安全措施二、电气系统设计1.电气负荷计算和配电设计2.照明系统设计3.通信系统设计4.监控系统设计5.防火、防爆安全设计三、施工要点1.施工准备工作a.施工队伍组建和培训b.施工现场布置和物资准备c.确定施工方法和工艺流程2.电气系统施工a.预留管槽和开槽安装b.配电箱和开关插座安装c.灯具和照明设备安装d.电缆敷设和接线e.系统调试和保养3.通信系统施工a.通信设备安装和接线b.传输介质敷设和连接测试c.系统调试和保养4.监控系统施工a.监控设备安装和接线b.监控中心设备配置和网络连接c.视频信号传输和图像调试d.系统调试和保养5.防火、防爆系统施工a.防火电线和防爆设备安装b.防火分区和防爆间距划定c.系统调试和保养四、质量控制1.施工质量管理制度2.施工现场巡检和验收3.施工过程中的质量控制措施五、安全措施1.安全教育和培训2.施工现场安全管理3.施工期间的安全事故预防措施4.特殊施工操作的安全控制总结：人防电气工程施工方案的制定与实施对人防工程的可靠性和安全性至关重要。
通过本文的详细阐述，我们对人防电气工程施工方案的内容和要点有了更深入的了解。
从工程概述、电气系统设计、施工要点、质量控制到安全措施，每个环节都需要专业的知识和技术支持。
只有做到细致入微的规划和严格执行，才能保证人防电气工程的顺利施工和高质量完成。
在今后的工程实施中，我们应该不断总结经验，不断提升自己的专业水平，为人防工程的发展做出更大的贡献。
第一章工程概况本工程为平房乡平房村集体土地租赁住房(A地块)工程，位于朝阳区高杨树平房乡平房村，地下室总面积为2756.00㎡，地下三层平时为地下汽车库，层高4.5米。
地下二层为设备层，层高3.9米。
地下一层为自行车库。
结构形式为钢筋混凝土剪力墙结构。
人防电线管均采用镀锌钢管进行敷设，配电箱均为明装。
1-编制依据:1.1《建筑电气工程施工质量验收规范》(GB50303-2002)1.2《电气通用图集》(09DB1——09DB13)1.3《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)1.4《等电位联结安装》1.5《火灾自动报警系统施工及验收规范》(GB501662007)1.6《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)1.7《建筑节能工程施工质量验收规范》（GB50411-2007）第二章施工方法和措施第一节电气工程施工方法及技术措施1.1、动力配电箱柜落地安装方案1.1.1、施工工艺流程1.1.2、施工准备（1）设备、材料准备：成套配电柜及其附件，型钢、镀锌螺栓、螺母、垫圈、弹簧垫、地脚螺栓等，塑料软管、异形塑料管、尼龙扎带、小白线、绝缘胶垫、标志牌、电焊条、氧气、乙炔气、锯条等。
（2）机具准备：汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索锯等；台钻、手电钻、电焊机、砂轮、气割工具、台虎钳、扳手、锉刀、钢锯、手锤、克丝钳、电工刀、螺丝刀、卷尺等；水准仪、兆欧表、万用表、水平尺、塞尺、线坠等。
（3）作业条件：与（盘）柜安装有关的建筑物的土建工程施工标高、尺寸、结构及工程质量均应符合设计要求；墙面、顶棚喷浆完毕、无漏水，门窗玻璃安装完毕，门已上锁；室内地面工程结束，预埋件符合设计要求，预埋件埋设牢固，安装场地干净，道路畅通。
（4）开箱检查验收设备、材料齐全，并注意：清洁箱顶板是防止灰尘杂物掉入箱内损坏内包装和污染设备，此项工作不得马虎；开箱工具应使用开箱钳、起钉器、撬棍等，不允许使用大鎯头或气割工具；防止开箱板砸坏周围的设备设施，防止“朝天钉”伤手脚；开箱清点后的部件、易损件、附件、备品备件、专用工具等散件，不允许堆放在现场，而应专人妥善保管，登记编号，以防丢失和混用。
1.1.3、施工方法（1）设备场内运输：A.应根据柜（盘）的重量及形体大小，结合现场的施工条件，决定采用的运输方式及设备，长线运输及装饰采用载重汽车和吊车，吊装时应利用设备吊装孔，平地运输采用旱船法。
B.在搬运过程中，要将柜（盘）固定牢固，并注意采用合适的滚筒、跳板等搬运安装器具，减少减轻安装时对盘柜造成擦、刮或机械冲击，避免元件、仪表及油漆的损坏，必要时可先拆除盘柜上易落易损部件，待安装固定后再从就位。
（2）基础型钢制作安装：A.落地式配电柜（盘）应安装在基础型钢上，基础型钢的尺寸可根据配电柜（盘）的尺寸及钢材规格大小而定；本工程选用10#槽钢和L50×5角钢制作，制作时先将有弯的型钢矫平矫直，再按图纸要求预制加工基础型钢，并进行除锈。
B.安装基础型钢时，应用水平尺找正、找平，安装时注意调整型钢顶部高出地面找平层10mm。
基础型钢安装的不平直度及水平度应满足表6-11的规定。
端分别与接地网进行焊接，搭接面长度为扁钢宽度的2倍，且三边焊接。
（3）两台以上落地式配电柜（箱）安装：A.成排柜子拼装：三个柜子以上成排组对时，宜从中间部位开始向两边拼装，拼装时应按《产品说明书》的要求拆除母线室顶盖/隔板、电缆室隔板，再进行水平移动。
B.盘柜在室内的位置按图施工。
盘柜安装时，在距离配电柜顶和底各200mm 高处,按一定的位置绷两根尼龙线作为基准线，将柜、盘按规定的顺序比照基准线安装就位，其四角可采用开口钢垫板找平找正。
单个盘柜组立后，盘柜面每1m高的垂直度应小于1.5mm；C.柜体固定：当开关设备已完全组装好后，用M12螺栓将柜体固定地基础槽钢上。
（4）盘柜配线：按图施工，配线正确；电缆芯线和导线端部应标明其回路编号，编号应正确、字迹清晰且不易脱色；配线应整齐、美观，每个接线端子的每侧接线不得超过2根，对于插接式端子，不同截面的两根导线不得接在同一端子上，对于螺栓连接端子，当接两根导线时，中间应加平垫片；电缆芯线应接垂直或水平有规律地配置，不得任意歪斜交叉连接，备用芯长度应留有适当余量。
（5）接地：柜（盘）的接地应牢固良好。
用接地干线与各柜的接地母线直接连接一起；柜（盘）上装有电器的可开启的柜（盘）门，应用接地专用线与柜（盘）体接地端子做接地连接。
2.1 照明配电箱（盘）安装方案2.1.2、施工准备（1）材料准备：成套配电箱（盘）、各规格胀管螺栓、油漆、防锈漆等。
（2）机具准备：电钻、电锤、电工刀、克丝钳、螺丝刀等，卷尺、角尺、线坠、水平尺等。
（3）作业条件A.暗装配电箱需配合土建主体施工进行箱体预埋，土建主体工程施工中要在配电箱安装部位，由放线员给出建筑标高线。
B.安装配电箱（盘）门（贴脸）前土建摸灰或粉刷工作应结束。
2.2.3施工方法（1）配电箱安装：安装盘面板要求平整，周边间隙均匀对称。
（2）贴脸安装：贴脸（门）平正、不歪斜，螺丝垂直受力均匀。
（3）配电箱内配线：配电箱内配线应无接头，排列整齐，线号清晰，多股软 线压接应涮锡，多回路之间的导线不能有交叉错乱现象，同一端子上，导线不能超过两根，螺钉固定时应配有平/弹簧垫圈。
（4）接地：配电箱（盘）带有器具的铁制盘面和装有器具的金属外壳均应有明显可靠的PE 线联接，PE 线不允许利用盒、箱体串接，PE 线的最小截面应符合规范规定要求。
2.2、 配管及管内穿线2.2.1、配管施工工艺流程2.2.2、施工准备（1）材料准备、机具准备：明配管施工准备与暗配管施工准备相同之处参见暗管相应部分(暗配管敷设在配合阶段施工方法中表述)。
（2）作业条件：明敷设管路施工前，对施工有影响的模板、脚手架应拆除，杂物应清理干净；会使管路发生损坏或严重污染的建筑物装饰工程应全部结束，埋入建筑物内的支架、螺栓及其它部件，应在土建施工时作好预埋工作，预埋件、预留孔的位置和尺寸应符合设计要求，预埋件应埋设牢固。
2.2.4、管内穿线（1）施工步骤：清扫管路，穿引线，放线，焊接连接，绝缘包缠，绝缘测试。
（2）操作工艺应严格按照GB50258-96规范有关内容执行。
应注意用颜色区别相、零及保护线，并保持一致。
（3）线路接、焊、包完成后，检查绝缘电阻。
对于低压电力、照明线路，用1000V级兆欧表摇测，绝缘值应大于0.5兆欧。
2.3、桥架(线槽)敷设（1）材料准备：各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等；各种规格、型号的电缆等，桥架附件、紧固螺栓，各种电缆卡子、电缆标志牌等。
电缆桥架主要有钢制、铝合金制及玻璃钢制等。
钢制桥架表面处理分为喷漆、喷塑、电镀锌，热镀锌、粉沫静电喷涂等工艺。
（2）机具准备：经纬仪、水平仪、电锤、电钻、扳手、卷尺、绝缘电阻测试仪等。
（3）作业条件：土建工程应全部结束且预留孔洞符合设计要求，桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通；室内电缆桥架的安装宜在管道及空调工程基本完毕后进行；电缆敷设时，电缆桥架应全部安装结束，并经检验合格。
2.3.3、施工方法（1）桥架支架制作安装：A.桥架支架制作应焊接牢固，无显著变形，切口无卷边毛刺，且防腐处理完整。
支架安装间距一般为1.5m-2m，B.桥架支架间距应小于3米，（一般用1.5m或2m），采用膨胀螺栓或吊架吊式法固定支架。
桥架的安装一定要注意支吊架的安装，以保证桥架的平直度。
C.桥架/桥架的安装在无吊顶处沿梁底吊装或靠墙支架安装，接口及转角处均应有支撑点。
（2）桥架安装A.桥架安装前,与各专业协调布置桥架的安装标高尺寸，避免风、水、电各系统管路因安装标高、平面位置重叠发生矛盾。
B.分层桥架安装,按从上到下顺序先后安装,上下层间留余量距离便于后期电缆(线)敷设和检修。
水平相邻桥架边侧距离不小于50mm，层间间距不小于30mm, 桥架顶部到天棚横梁和其它障碍构件中的底部距离应大于150mm,竖向安装桥架底面距墙50-100mm。
C.人力或用吊链将桥架举升倒到预定位置,仔细校核，调整桥架平直后采用螺栓与支架固定牢固。
桥架之间用连接板连接，连接螺栓采用半圆头螺栓，螺母置于桥架外侧。
桥架连接应紧密，接口无明显错边、间隙。
D.桥架安装时,不可避免要根据具体情况进行现场加工。
制作各型弯头时，应按电缆的最小弯曲半径来选择桥架的弯曲段，在同一桥架内敷设不同截面电缆时，则应以外径最大的来确定各种电缆的弯曲半径。
E.桥架跨越建筑物伸缩缝处应设置好伸缩板。
F.桥架的安装孔应采用电、手动机械开孔或钻孔，不得采用气割或电弧焊穿孔。
G.按照设计说明桥架应用防火桥架。
（3）桥架接地：整个桥架应可靠接地。
为保证接地的可靠性，在采购桥架时应要求供应商在制造桥架时，在每一自然段两端距端部15cm处钻孔后外侧焊接M8规格的螺母一个，作接地连接用，接地方式采用桥架通长敷设-40*4mm镀锌扁钢作接地线。
2.4、电缆敷设2.4.1、电缆敷设工作内容本工程室内电缆主要采用桥架敷设、电缆沟敷设、穿管敷设，沿井道敷设。
2.4.2、施工工艺流程2.4.3、施工准备（1）材料准备：各种规格型号的电力电缆、穿刺电缆线夹、控制电缆及其附件；各种电缆头外壳、中间接头盒及控制电缆终端头及热缩性电缆头等；各种绝缘材料及绝缘包扎带等；各种型钢支架、吊架、电缆盖板、电缆标志牌、油漆等。
（2）机具准备：电缆牵引机械、电缆敷设用支架、各种滚轮，喷灯、钢锯弓、钢锯条、电工刀等；兆欧表、直流高压试验器等。
（3）作业条件：与电缆线路安装有关的建筑工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定；预留洞、预埋件应符合设计要求，预埋件安装牢固；电缆沟、配电小间等处的地坪及摸面工作结束；电缆沟、配电小间等处的施工临时设施、模板及建筑废料等清理干净，施工用道路通畅，盖板齐全；电缆沟排水通畅、配电室、配电小间等处的门窗安装完毕。
4.电缆施工方法（1）电缆支架制作安装：电缆支架的选择由工程设计决定，常用的支架形式有角钢支架和圆钢吊架等。
A.电缆支架加工制作时，钢材应平直，无明显扭曲，下料误差应在5mm范围内，切口无卷边、毛刺；电缆支架应焊接牢固，无明显变形，所有电缆支架所用铁件必须进行防腐处理。
B.电缆沟内支架层间允许最小距离，应符合设计要求；当设计无要求时，可按施工规范要求进行制作，见表6-12：栓固定等。
D.电缆支架全长均应有良好的接地，接地线应在电缆敷设前与支架进行焊接。
（2）电缆敷设：A.施工前检查，电缆规格、型号、截面、电压等级均需符合设计要求，电缆的护套及绝缘层应保护完好，外观无扭曲、坏损等现象。
