高速计数功能 s7-1500

图 10. 选择计数器工艺对象的信号类型
计数器工艺对象支持的信号类型： 图例 名称 信号类型
增量编码器 （A、 B 相差）带有 A 和 B 相位差信号的增量编码器。
增量编码器（A、B、N） 带有 A 和 B 相位差信号以及零信号 N 的增量编
脉冲 (A) 和方向 (B)
带有方向信号（信号 B）的脉冲编码器（信号 A）

支持的编码器/信号类型： 24 V 增量编码器； 具有方向信号的 24 V 脉冲编码器； 不具有方向信号的 24 V 脉冲编码器； 用于向上和向下计数脉冲的 24 V 脉冲编码器； 支持的技术功能： 高速计数 测量 (频率, 速度, 脉冲周期) 作为运动控制的位置反馈 集中式应用/分布式应用： 可以在 S7-1500 自动化系统中集中使用工艺模块。 可以通过 ET 200MP 分布式 I/O 的接口模块在分布式系统中
超上限状态位：表示当前计数值已经超过设定的计数值上限
超下限状态位：表示当前计数值已经超过设定的计数值下限 错误状态位：表示当前计数工艺对象有错误； 错误代码：显示当前工艺对象错误的故障代码； 计数值：计数器工艺对象的实际计数值；
表 02. 计数器工艺功能的主要参数
7. 通过用户程序修改实际计数值：
在很多情况下都有可能需要人工修改一下当前的实际计数值， 这需要 首先将要修改的值传送到工艺 DB 的新计数值"NewCountValue"中，





使用工艺模块，如在 S7-300/400 系统中的分布式运行或者在第 三方系统中的分布式运行。 工艺模块 TM Count 2x24V 的接线： 工艺模块 TM Count 2x24V 可以接两路 24V 脉冲信号编码器，每 个通道同时提供了三个数字量输入和两个数字量输出信号， 具体接线 方式请参考图02 和图03。

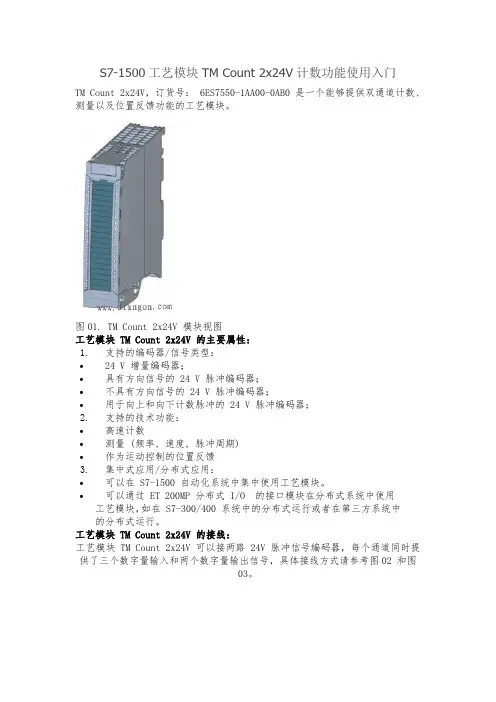

S7-1500工艺模块TM Count 2x24V计数功能使用入门TM Count 2x24V，订货号： 6ES7550-1AA00-0AB0 是一个能够提供双通道计数、测量以及位置反馈功能的工艺模块。

图01. TM Count 2x24V 模块视图工艺模块 TM Count 2x24V 的主要属性：1.支持的编码器/信号类型：•24 V 增量编码器；•具有方向信号的 24 V 脉冲编码器；•不具有方向信号的 24 V 脉冲编码器；•用于向上和向下计数脉冲的 24 V 脉冲编码器；2.支持的技术功能：•高速计数•测量 (频率, 速度, 脉冲周期)•作为运动控制的位置反馈3.集中式应用/分布式应用：•可以在 S7-1500 自动化系统中集中使用工艺模块。

•可以通过 ET 200MP 分布式 I/O 的接口模块在分布式系统中使用工艺模块，如在 S7-300/400 系统中的分布式运行或者在第三方系统中的分布式运行。

工艺模块 TM Count 2x24V 的接线：工艺模块 TM Count 2x24V 可以接两路 24V 脉冲信号编码器，每个通道同时提供了三个数字量输入和两个数字量输出信号，具体接线方式请参考图02 和图03。

图02. TM Count 2x24V 端子分配图03. TM Count 2x24V 模块的接线在本例中，使用的是带有方向信号的 24V 脉冲编码器，所以将脉冲信号接到模块的1号端子，将方向信号接到模块的2号端子。

计数功能概述：计数是指对事件进行记录和统计，工艺模块的计数器捕获编码器信号和脉冲，并对其进行相应的评估。

可以使用编码器或脉冲信号或通过用户程序指定计数的方向。

也可以通过数字量输入控制计数过程。

模块内置的比较值功能可在定义的计数值处准确切换数字量输出（不受用户程序及 CPU 扫描周期的影响）。

计数功能组态实例：TM 2x24V6ES7550-1AA00-0AB0FW V1.0 STEP7 TIA Portal6ES7822-1AA03-0YA5V13首先将项目切换到项目视图，然后从左侧的硬件目录中找到：工艺模块->计数->TM Count 2x24V, 并将计数模块拖拽到设备机架上（图04）；图04. TM Count 2x24V 硬件配置 01在模板下方点击属性，进入模板的基本参数设置界面，将通道 0 的工作模式选择为：通过工艺对象组态通道（图05）；3.图05. TM Count 2x24V 硬件配置 02组态工艺对象：硬件配置完成后需要组态计数器的工艺对象。

可以在 S7-1500 自动化系统中集中使用工艺模块。 可以通过 ET 200MP 分布式 I/O 的接口模块在分布式系统中 使用工艺模块，如在 S7-300/400 系统中的分布式运行或者在第 三方系统中的分布式运行。
工艺模块 TM Count 2x24V 的接线： 工艺模块 TM Count 2x24V 可以接两路 24V 脉冲信号编码器，每 个通道同时提供了三个数字量输入和两个数字量输出信号，具体接线 方式请参考图02 和图03。
模块内置的比 较值功能可在定义的计数值处准确切换数字量输出 （不受用户程序及 CPU 扫描周期的影响）。
计数功能组态实例：
1. 本 文中所使 用的系统 硬件及软 件信息：
名称
订货号
版本
CPU 1511 6ES7511-1AK00-0AB0 FW V1.5
TM 2x24V 6ES7550-1AA00-0AB0 FW V1.0
图 10. 选择计数器工艺对象的信号类型
计数器工艺对象支持的信号类型：
图例
名称
信号类型
增量编码器（A、B 相差）带有 A 和 B 相位差信号的增量编码器。
增量编码器（A、B、N） 带有 A 和 B 相位差信号以及零信号 N 的增量编
脉冲 (A) 和方向 (B) 带有方向信号（信号 B）的脉冲编码器（信号 A）
图02. TM Count 2x24V 端子分配
图03. TM Count 2x24V 模块的接线
在本例中，使用的是带有方向信号的 24V 脉冲编码器，所以将脉冲 信号接到模块的1号端子，将方向信号接到模块的2号端子。 计数功能概述：
计数是指对事件进行记录和统计，工艺模块的计数器 捕获编码器信 号和脉冲，并对其进行相应的评估。可以使用编码器或脉冲信号或通 过用户程序指定计数的方向。也可以通过数字量输入控制计数过程。

通俗讲S7-1500PLC常用7种模块及功能，这么讲还不懂就真没办法啦~今天给大家讲讲S7-1500PLC的常用模块，S7-1500PLC是模块化结构设计的PLC，各个单独模块之间可以进行广泛组合和扩展，它的主要组成部分有电源模块（PM/PS）、中央处理器模块（CPU）、导轨（RACK）、信号模块（SM）、通信模块（CP/CM）和工艺模块（TM）等。

（1）、电源模块（PM/PS）用于向CPU以及其扩展模块提供+24V DC电源。

PM：无背板总线、不占用槽位，无固件版本（类似PS307）PS：有背板总线，占用槽位，有固件版本（类似PS407）（2）、中央处理器模块（CPU）主要包括标准CPU（比如：CPU1511-1PN）紧凑型CPU（比如：CPU1512C-1PN）分布式模块CPU（比如：CPU1510SP-1PN工艺型CPU（比如：CPU1511T-1PN）故障安全CPU模块（比如：CPU1511F-1PN）通过标红的字母可以区分是什么类型的CPU（3）、导轨（RACK）是安装S7-1500各类模块的机架，是特制的异形板，标准长度为160/245...2000，可以根据实际选用。

S7-300/1200/1500的导轨上无背板总线。

但S7-400有背板总线，不可缺少。

（4）、存储卡（SD）用于存储PLC程序，可由PC直接读取，不支持热插拔。

50万次读取寿命，最大32GB注：S7-300的MMC，PC不能直接读取需用准用读卡器设备。

（5）、信号模块（SM）是数字量I/O模块和模拟量I/O模块的总称。

信号模块主要有SM521（数字量输入）、SM522（数字量输出）、混合模块SM523、SM531（模拟量输入）、SM532（模拟量输出）和混合模块SM534。

基本型：BA标准型：ST高性能：HF（6）、工艺模块（TM）主要用于对实时性和存储量要求高的控制任务。

计数模块（高速输入）：TM Count2位置检测模块（高速输入）：TM Poslnput2PTO模块（高速输出）：TM PTO（7）、通信模块（CP/CM）用于PLC之间、PLC与计算机和其他智能设备之间的通信，可将PLC接入以太网、PROFIBUS和AS-I网络，或用于串行通信。
