框架结构各种结构构件尺寸经验选定.

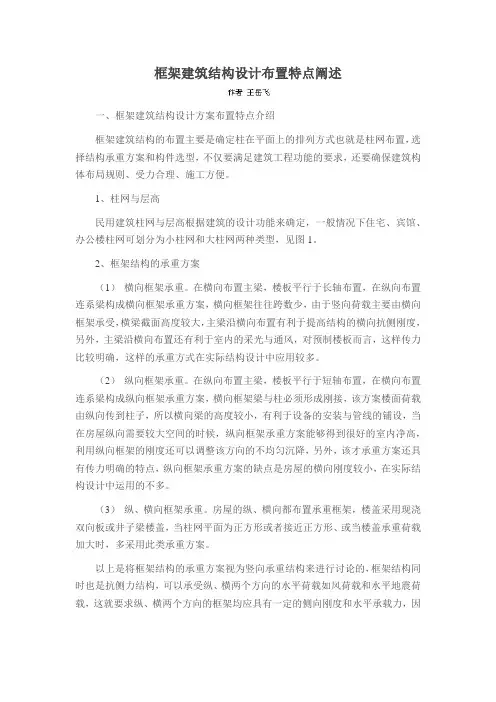

框架建筑结构设计布置特点阐述一、框架建筑结构设计方案布置特点介绍框架建筑结构的布置主要是确定柱在平面上的排列方式也就是柱网布置，选择结构承重方案和构件选型，不仅要满足建筑工程功能的要求，还要确保建筑构体布局规则、受力合理、施工方便。

1、柱网与层高民用建筑柱网与层高根据建筑的设计功能来确定，一般情况下住宅、宾馆、办公楼柱网可划分为小柱网和大柱网两种类型，见图1。

2、框架结构的承重方案（1）横向框架承重。

在横向布置主梁，楼板平行于长轴布置，在纵向布置连系梁构成横向框架承重方案，横向框架往往跨数少，由于竖向荷载主要由横向框架承受，横梁截面高度较大，主梁沿横向布置有利于提高结构的横向抗侧刚度，另外，主梁沿横向布置还有利于室内的采光与通风，对预制楼板而言，这样传力比较明确，这样的承重方式在实际结构设计中应用较多。

（2）纵向框架承重。

在纵向布置主梁，楼板平行于短轴布置，在横向布置连系梁构成纵向框架承重方案，横向框架梁与柱必须形成刚接，该方案楼面荷载由纵向传到柱子，所以横向梁的高度较小，有利于设备的安装与管线的铺设，当在房屋纵向需要较大空间的时候，纵向框架承重方案能够得到很好的室内净高，利用纵向框架的刚度还可以调整该方向的不均匀沉降，另外，该才承重方案还具有传力明确的特点，纵向框架承重方案的缺点是房屋的横向刚度较小，在实际结构设计中运用的不多。

（3）纵、横向框架承重。

房屋的纵、横向都布置承重框架，楼盖采用现浇双向板或井子梁楼盖，当柱网平面为正方形或者接近正方形、或当楼盖承重荷载加大时，多采用此类承重方案。

以上是将框架结构的承重方案视为竖向承重结构来进行讨论的，框架结构同时也是抗侧力结构，可以承受纵、横两个方向的水平荷载如风荷载和水平地震荷载，这就要求纵、横两个方向的框架均应具有一定的侧向刚度和水平承载力，因此高规规定，框架结构应设计成双向梁柱抗侧力体系，主要结构除了个别部位外，不能使用铰接形式。

二、梁截面的尺寸计算与柱截面尺寸的计算1、梁截面的尺寸计算框架建筑结构中框架梁的截面高度，可以根据梁的计算跨度、活荷载大小等来确定，为了预防梁发生剪切脆性的破坏，高度一般不大于四分之一的梁净跨，主梁截面宽度不宜小于200mm，为了保证梁的侧向稳定性，梁截面的高度比不宜大于4，为了降低楼层高度，可将梁设计成宽度较大而高度较小的扁梁，扁梁的截面宽度与高度的比值不宜大于3，在建筑设计中，如果梁上作用的承载力很大，可选择较大的高跨比，当梁高较小或采用扁梁的时候，除了验算其承载力和受剪截面的要求外，还应验算竖向荷载作用下梁的挠度和裂缝宽度，以确保日常使用的质量安全。

框架梁柱截面尺寸的确定方法确定框架梁柱截面尺寸的方法主要包括以下几个方面：一、节点位置的确定：在确定梁柱截面尺寸之前，首先需要确定节点的位置。

节点是指各梁柱的交汇点，也是结构的连接部分。

确定节点位置的依据主要有以下几点：1.结构功能和使用要求：根据建筑结构的功能和使用要求，确定各节点的位置。

比如建筑物的整体布局、空间结构以及功能需求等等。

2.结构安全性要求：根据结构的设计要求，确定节点位置。

包括荷载要求、抗震要求等。

根据荷载情况和主力方向，确定主剪力墙或框架的位置。

3.邻近构件的约束：节点的位置还受到邻近构件的限制和约束，如邻近的梁、柱、墙等。

二、截面尺寸的初步确定：在确定节点位置后，需要初步确定梁柱的截面尺寸。

截面尺寸的初步确定主要包括以下几个方面：1.梁柱受力情况：考虑梁柱所受的荷载情况，包括重力荷载、风荷载、地震荷载等。

根据结构设计规范计算得到受力状态，进而确定初步的截面尺寸。

2.材料强度和刚度要求：根据结构设计规范中材料的强度和刚度要求，计算得到梁柱的初步截面尺寸。

对于钢结构来说，尺寸的确定还需考虑焊接接头的强度、塑性铰的位置等。

3.受力性能要求：根据结构设计规范的受力性能要求，如挠度、位移等，确定梁柱的截面尺寸。

4.施工要求：根据实际施工方法和工艺要求，确定梁柱截面尺寸。

对于混凝土结构来说，还需要考虑浇筑顺序、模板支撑等施工因素。

三、截面尺寸的详细确定：在初步确定梁柱截面尺寸之后，需要进行详细的计算和分析，得到最终确定的截面尺寸。

确定截面尺寸的详细方法主要包括以下几个方面：1.构件强度校核：根据结构设计规范，计算梁柱的等效荷载和构件的强度需求，进行构件强度校核，得到截面尺寸。

2.构件稳定性校核：根据结构设计规范，计算梁柱的稳定性要求，包括局部稳定性和整体稳定性，进行构件稳定性校核，得到截面尺寸。

3.构件刚度校核：根据结构设计规范，计算梁柱的刚度要求，包括刚度比、挠度等，并进行构件刚度校核，得到截面尺寸。

框架结构的梁柱截面尺寸如何确定(2011-05-12 00:30:09)标签：房产框架结构的梁柱截面尺寸如何确定邵晋琪柱截面一般是根据经验先定个截面，然后在试算，也可先根据柱顶力估算截面。

梁的截面主梁一般按1/10左右取，次梁可取到1/15。

这些都是前期估算，也可依经验定。

最终要根据位移、挠度、裂缝等综合调整。

主梁和次梁关系在框架梁结构里,主梁是搁置在框架柱子上，次梁是搁置在主梁上。

在相交处，小心计算主梁，这是个主要受力构件，马虎不得。

计算要点和构造特点：1.主梁除承受自重外，主要承受由次梁传来的集中荷载。

为简化计算，主梁自重可折算成集中荷载计算。

2.与次梁相同，主梁跨中截面按T型截面计算，支座截面按矩形截面计算。

3.主梁支座处，次梁与主梁支座负钢筋相互交叉，使主梁负筋位置下移，计算主梁负筋时，单排筋h0=h－（50～60）mm，双排筋h0=h－（70～80）mm。

4.主梁是重要构件，通常按弹性理论计算，不考虑塑性内力重分布。

5.主梁的受力钢筋的弯起和切断原则上应按弯矩包络图确定。

6.在次梁与主梁相交处，次梁顶部在负弯矩作用下发生裂缝，集中荷载只能通过次梁的受压区传至主梁的腹部。

这种效应约在集中荷载作用点两侧各0.5～0.6倍梁高范围内，可引起主拉破坏斜裂缝。

为防止这种破坏，在次梁两侧设置附加横向钢筋，位于梁下部或梁截面高度范围内的集中荷载应全部由附加横向钢筋（吊筋、箍筋）承担。

附加横向钢筋应布置在长度为S=2h1＋3b的范围内。

板支座上部非贯通纵筋的长度怎么确定支座筋泛指支座处的所有筋,细分为支座元宝筋(起弯筋),支座下筋(纵向底部筋),支座箍筋(支座端加密箍筋)等。

扁担筋指板在支座处的负筋(板扁担),以及贯通梁在支座处的上部筋(梁扁担),形状如扁担而已。

非通长筋,多指负筋或板的分布筋,区别于受力筋"通长设置&quot而已。

三者除都是钢筋外,没有其它关系。

我的理解：都是在支座部位，但构造、作用和形状不同，所指的范围也不同。

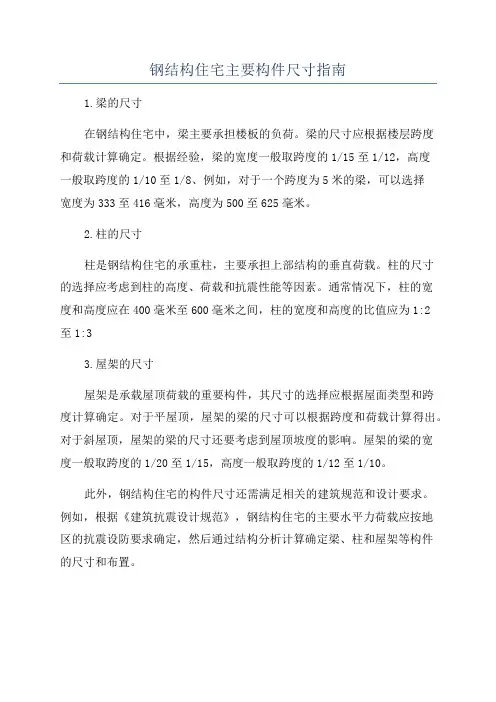

钢结构住宅主要构件尺寸指南
1.梁的尺寸
在钢结构住宅中，梁主要承担楼板的负荷。

梁的尺寸应根据楼层跨度
和荷载计算确定。

根据经验，梁的宽度一般取跨度的1/15至1/12，高度
一般取跨度的1/10至1/8、例如，对于一个跨度为5米的梁，可以选择
宽度为333至416毫米，高度为500至625毫米。

2.柱的尺寸
柱是钢结构住宅的承重柱，主要承担上部结构的垂直荷载。

柱的尺寸
的选择应考虑到柱的高度、荷载和抗震性能等因素。

通常情况下，柱的宽
度和高度应在400毫米至600毫米之间，柱的宽度和高度的比值应为1:2
至1:3
3.屋架的尺寸
屋架是承载屋顶荷载的重要构件，其尺寸的选择应根据屋面类型和跨
度计算确定。

对于平屋顶，屋架的梁的尺寸可以根据跨度和荷载计算得出。

对于斜屋顶，屋架的梁的尺寸还要考虑到屋顶坡度的影响。

屋架的梁的宽
度一般取跨度的1/20至1/15，高度一般取跨度的1/12至1/10。

此外，钢结构住宅的构件尺寸还需满足相关的建筑规范和设计要求。

例如，根据《建筑抗震设计规范》，钢结构住宅的主要水平力荷载应按地
区的抗震设防要求确定，然后通过结构分析计算确定梁、柱和屋架等构件
的尺寸和布置。

总之，钢结构住宅的主要构件尺寸的选择应综合考虑结构的承载力、稳定性和抗震性能等因素。

上述指导原则只是一个参考，实际设计和施工中还需要根据具体情况进行合理调整。

柱截面尺寸柱截面尺寸初选, 要同时满足最小截面、侧移限值和轴压比等诸多因素影响。

一般可通过满足轴压比限值惊醒截面估计。

由《建筑抗震规范》 (GB50011-2001第 6.3.7条和表 6.3.7知,当抗震等级为三级时,框架柱的轴压比最大限值[μN]为 0.9。

由《混凝土结构设计》教材第 281页(4-11和式(4-12估算框架柱的截面尺寸:式(4-12 N =βFgEn, 其中N—地震作用组合下柱的轴向压力设计值;β—考虑地震作用组合后柱的轴向压力增大系数,边柱取 1.3,等跨内柱取 1.2;F—按简支状态计算的柱的负载面积。

本设计柱网尺寸大部分为 7.5m×7.5m,部分 8.4m×8.4m。

gE—折算在单位建筑面积上的重力荷载代表值,可近似取 12-15KN/ m2 ;在此取gE =12 KN/ m2 。

n—演算截面以上楼层层数。

由式(4-11 N/(fcAc ≤[μN] 得Ac ≥N/[μN]×fc由《抗规》知,框架柱按二级抗震等级设计时,其混凝土强度等级不应低于C20。

在本设计中框架梁和柱的混凝土强度等级均采用 C30。

由《建筑抗震设计》教材第四章第七节知矩形截面框架柱的截面尺寸宜符合以下两点要求:截面的宽度和高度均不宜小于 300mm ;截面长边与短边的边长比不宜大于 3。

为此,对于首层选用 800mm×800mm,部分采用 900mm×900mm。

对于其他层,考虑到施工方便,柱截面不宜变化太多。

通过初步估算以及 PKPM 验算,最终确定框架的截面尺寸为:首层 -八层:选用 800mm×800mm,部分采用 900mm×900mm。

梁截面尺寸框架梁(主梁截面尺寸:主梁截面高度:h =(1/10~1/12 L =(1/10~1/12 ×8400=(840~700mm, 取 h =800mm; 主梁截面宽度:b =(1/2~1/3 h =(1/2~1/3 ×800=(400~267mm, 取 b =400mm 。

第三节框架结构的计算简图4.3.1 梁、柱截面尺寸框架梁、柱截面尺寸应根据承载力、刚度及延性等要求确定。

初步设计时，通常由经验或估算先选定截面尺寸，以后进行承载力、变形等验算，检查所选尺寸是否合适。

1、梁截面尺寸确定2、柱截面尺寸柱截面尺寸可直接凭经验确定，也可先根据其所受轴力按轴心受压构件估算，再乘以适当的放大系数以考虑弯矩的影响。

即框架柱的截面宽度和高度均不宜小于300mm，圆柱截面直经不宜小于350mm，柱截面高宽比不宜大于3。

为避免柱产生剪切破坏，柱净高与截面长边之比宜大于4，或柱的剪跨比宜大于2。

3、梁截面惯性矩在结构内力与位移计算中，与梁一起现浇的楼板可作为框架梁的翼缘，每一侧翼缘的有效宽度可取至板厚的6倍；装配整体式楼面视其整体性可取等于或小于6倍；无现浇面层的装配式楼面，楼板的作用不予考虑。

设计中，为简化计算，也可按下式近似确定梁截面惯性矩I：4.3.2 框架结构的计算简图1、计算单元框架结构房屋是空间结构体系，一般应按三维空间结构进行分析。

但对于平面布置较规则的框架结构房屋，为了简化计算，通常将实际的空间结构简化为若干个横向或纵向平面框架进行分析，每榀平面框架为一计算单元。

就承受竖向荷载而言，当横向（纵向）框架承重，且在截取横向（纵向）框架计算时，全部竖向荷载由横向（纵向）框架承担，不考虑纵向（横向）框架的作用。

当纵、横向框架混合承重时，应根据结构的不同特点进行分析，并对竖向荷载按楼盖的实际支承情况进行传递，这时竖向荷载通常由纵、横向框架共用承担。

2、计算简图在框架结构的计算简图中，梁、柱用其轴线表示，梁与柱之间的连接用节点表示，梁或柱的长度用节点间的距离表示，框架柱轴线之间的距离即为框架梁的计算跨度；框架柱的计算高度应为各横梁形心轴线间的距离，当各层梁截面尺寸相同时，除底层外，柱的计算高度即为各层层高。

对于梁、柱、板均为现浇的情况，梁截面的形心线可近似取至板底。

对于底层柱的下端，一般取至基础顶面；当设有整体刚度很大的地下室；且地下室结构的楼层侧向刚度不小于相邻上部结构楼层侧向刚度的2倍时，可取至地下室结构的顶板处。

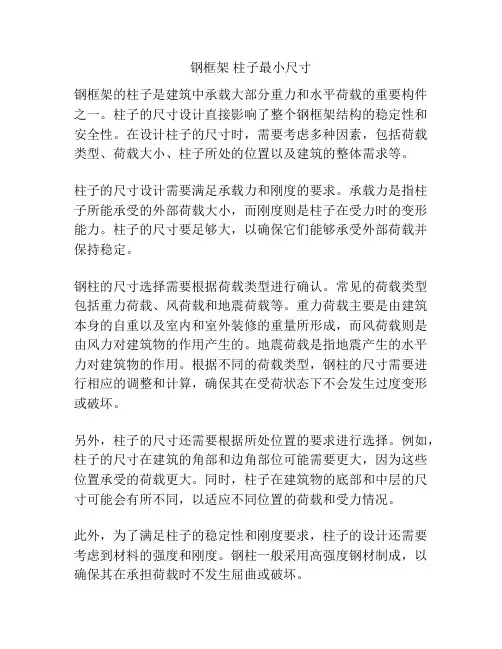

钢框架柱子最小尺寸钢框架的柱子是建筑中承载大部分重力和水平荷载的重要构件之一。

柱子的尺寸设计直接影响了整个钢框架结构的稳定性和安全性。

在设计柱子的尺寸时，需要考虑多种因素，包括荷载类型、荷载大小、柱子所处的位置以及建筑的整体需求等。

柱子的尺寸设计需要满足承载力和刚度的要求。

承载力是指柱子所能承受的外部荷载大小，而刚度则是柱子在受力时的变形能力。

柱子的尺寸要足够大，以确保它们能够承受外部荷载并保持稳定。

钢柱的尺寸选择需要根据荷载类型进行确认。

常见的荷载类型包括重力荷载、风荷载和地震荷载等。

重力荷载主要是由建筑本身的自重以及室内和室外装修的重量所形成，而风荷载则是由风力对建筑物的作用产生的。

地震荷载是指地震产生的水平力对建筑物的作用。

根据不同的荷载类型，钢柱的尺寸需要进行相应的调整和计算，确保其在受荷状态下不会发生过度变形或破坏。

另外，柱子的尺寸还需要根据所处位置的要求进行选择。

例如，柱子的尺寸在建筑的角部和边角部位可能需要更大，因为这些位置承受的荷载更大。

同时，柱子在建筑物的底部和中层的尺寸可能会有所不同，以适应不同位置的荷载和受力情况。

此外，为了满足柱子的稳定性和刚度要求，柱子的设计还需要考虑到材料的强度和刚度。

钢柱一般采用高强度钢材制成，以确保其在承担荷载时不发生屈曲或破坏。

柱子的尺寸还需要满足建筑的整体需求。

例如，在一些教育和商业建筑中，内部空间的灵活性和功能性往往是一个重要的考虑因素。

在这种情况下，柱子的尺寸需要进行合理的设计，以便在尽量减小柱子对空间使用的影响的同时，满足结构的稳定性和安全性要求。

在实际的设计过程中，柱子的尺寸选择往往是经过详细的结构计算和分析的。

工程师需要根据建筑的具体要求和结构的受力分析，选择合适的柱子尺寸，并进行相应的承载力和刚度验证。

总之，钢框架中柱子的尺寸设计是建筑结构设计中一个重要的环节。

通过综合考虑荷载类型、柱子位置、建筑需求以及材料的特性等因素，确保柱子的尺寸满足结构的稳定性和安全性要求，同时尽量减小对建筑空间使用的影响。

农村自建房框架结构柱子尺寸标准
农村自建房框架结构的柱子尺寸并没有统一的标准，主要根据房屋的结构设计和建筑师的要求而定。

一般来说，柱子的尺寸可能是450x450厘米或500x500厘米，也可以是9x9厘米或10x10厘米。

具体来说，如果底层是商服需要大空间，商服之上有梁上柱，那地层柱的尺寸建议要大于600x600厘米，同时还要控制它的轴压比。

而在农村，常见的柱子尺寸为9x9厘米或10x10厘米，选择木材时应注意，一般来说，柱子必须使用无裂红松木、桦木、榆木和白松木等坚硬耐久性较好的木材，规格要求为未轻微弯曲，没有明显的横裂缝或裂缝，木质坚硬，且无虫蛀、霉菌和崩落现象等。

以上信息仅供参考，建议咨询专业建筑人员获取更准确的信息。
