框架结构梁柱截面尺寸怎么确定

框架梁柱截面尺寸的确定方法2 工程案例以一个6层框架结构为例，由于多层结构竖向构件尺寸通常由竖向荷载控制，且一般位于中间跨部分的梁柱从属面积较大，分担荷载较大，可以代表结构构件的最大尺寸，我们将结合该工程计算结果选取关键的框架梁柱作为研究对象来分析框架梁柱截面尺寸的确定方法。

3 梁柱截面尺寸的确定步骤先运行PMCAD建立模型，由于初学者还没有梁柱截面尺寸的概念，我们可以将梁截面输入宽×高=400×800，柱截面输入1 000×1 000，输入相应楼面荷载和梁问荷载，运行完PMCAD 的前三个主菜单，按抗震等级为三级进入SATWE进行计算，最后查看SATWE后处理图形文件输出之“混凝土构件配筋及钢构件验算简图”，取第1层，选取柱轴压比和梁纵向配筋均为最大的一跨作为分析对象图1 粱柱截面示意图3．1 柱截面尺寸的初步确定及调整对于抗震等级为三级的框架结构，由《建筑抗震设计规范》知，柱轴压比限值为0．9，由图1町知，所选研究对象在取杜截面尺寸1 000×1 000情况下的计算轴压比为0．39，远小于0．9，说明柱截面尺寸太大，应予以减小。

由柱轴压比计算公式 =F／Aft可知，柱截面面积与轴压比成反比例关系，即A1／A2= 2／1，柱截面面积A2=A1 1 2=1 0oo2×0．39／0．9=433 333 rr1rn2，按_F方形柁计算，边长为658 rnrn，初步取650 mrn。

3．2 梁截面尺寸的初步确定及调整根据《混凝土结构设计规范》，梁受弯构件的最小配筋率为0．2％和45 ／，、 (％)的较大值，《建筑抗震设计规范》规定“梁端纵向受拉钢筋的配筋率不应大于2．5％”。

根据经验，从经济的角度考虑，框架梁梁端纵向受拉钢筋配筋率一般控制在1．2％～1．6％，跨中0．6％-0．8％。

由图1可知，所选研究对象在取梁截面尺寸为400×800的梁端较大纵筋配筋率．D=0．43％，远小于经济配筋率，说明哉面尺寸偏大，也应该减小。

框架梁柱截面尺寸的确定方法确定框架梁柱截面尺寸的方法主要包括以下几个方面：一、节点位置的确定：在确定梁柱截面尺寸之前，首先需要确定节点的位置。

节点是指各梁柱的交汇点，也是结构的连接部分。

确定节点位置的依据主要有以下几点：1.结构功能和使用要求：根据建筑结构的功能和使用要求，确定各节点的位置。

比如建筑物的整体布局、空间结构以及功能需求等等。

2.结构安全性要求：根据结构的设计要求，确定节点位置。

包括荷载要求、抗震要求等。

根据荷载情况和主力方向，确定主剪力墙或框架的位置。

3.邻近构件的约束：节点的位置还受到邻近构件的限制和约束，如邻近的梁、柱、墙等。

二、截面尺寸的初步确定：在确定节点位置后，需要初步确定梁柱的截面尺寸。

截面尺寸的初步确定主要包括以下几个方面：1.梁柱受力情况：考虑梁柱所受的荷载情况，包括重力荷载、风荷载、地震荷载等。

根据结构设计规范计算得到受力状态，进而确定初步的截面尺寸。

2.材料强度和刚度要求：根据结构设计规范中材料的强度和刚度要求，计算得到梁柱的初步截面尺寸。

对于钢结构来说，尺寸的确定还需考虑焊接接头的强度、塑性铰的位置等。

3.受力性能要求：根据结构设计规范的受力性能要求，如挠度、位移等，确定梁柱的截面尺寸。

4.施工要求：根据实际施工方法和工艺要求，确定梁柱截面尺寸。

对于混凝土结构来说，还需要考虑浇筑顺序、模板支撑等施工因素。

三、截面尺寸的详细确定：在初步确定梁柱截面尺寸之后，需要进行详细的计算和分析，得到最终确定的截面尺寸。

确定截面尺寸的详细方法主要包括以下几个方面：1.构件强度校核：根据结构设计规范，计算梁柱的等效荷载和构件的强度需求，进行构件强度校核，得到截面尺寸。

2.构件稳定性校核：根据结构设计规范，计算梁柱的稳定性要求，包括局部稳定性和整体稳定性，进行构件稳定性校核，得到截面尺寸。

3.构件刚度校核：根据结构设计规范，计算梁柱的刚度要求，包括刚度比、挠度等，并进行构件刚度校核，得到截面尺寸。

板厚一般取板跨的40分之一，或者30分之一，不全面，具体可参见《砼规》GB50010-2010第9.1.2条，想必你应该很容易弄到规范吧。

板的经济跨度一般为2-3米，次梁的经济跨度一般为4-7米，主梁的经济跨度一般为5-8米。

梁的截面确定：先根据梁的跨度来确定梁截面的高度。

次梁的截面高度一般取跨度的十五分之一，主梁一般取十二分之一。

然后根据高度不超过宽度的四分之一来确定宽度，主梁宽不要小于250，次梁宽度不要小于200为宜。

切记，结构设计的每一个步骤几乎都可以在规范上找到相关规定。

你所做的每一个步骤中的数据、计算公式都要到规范中去找。

荷载其实相对于来说是比较简单的了，主要是其中的几个组合值系数、频遇值系数神马的，其它的到没什么。

说一下荷载的布置，荷载分为恒载和活载，恒载好办，主要是板，梁，柱以及其它建筑层的重量，比如填充墙、门窗、抹灰等。

这个荷载是除了钢筋混凝土的梁板柱以外都是要自己手算然后用到建模里面的。

活载主要分成楼面均布活载、集中荷载。

具体工程的活载是不一样的，主要参见《荷载规范》GB50009-2001，现在要出新的荷载规范了。

1、柱截面尺寸宜符合下列要求：1 矩形截面柱的边长，非抗震设计时不宜小于250mm，抗震设计时不宜小于300mm;圆柱截面直径不宜小于350mm2 柱剪跨比宜大于2；3 柱截面高宽比不宜大于3。

2、梁截面尺寸选择取决于梁的跨度，框架结构的主梁截面高度hb可按（1/10～1/18）lb确定，lb为主梁计算跨度；梁净跨与截面高度之比不宜小于4。

梁的截面宽度不宜小于200mm，梁截面的高宽比不宜大于4。

与跨度有关,主梁 H= 1/12～1/16跨度，B=1/2～1/3H;次梁 H= 1/12跨度，B=1/2～1/3H;柱B=1/15跨度，H= 1～1.5B;1、梁的截面尺寸(1) 梁的一般要求在设计钢筋混凝土梁时，首先要确定梁的截面尺寸。

其一般步骤是：先由梁的高跨比h/l0确定梁的高度h，再由梁的高宽比h/b确定梁的宽度b（b为矩形截面梁的宽度或T形、I形截面梁的腹板宽度），并将其模数化。

三框架结构布置及计算简图
〔一〕梁柱尺寸
1．梁高h b=(1/12~1/8)lb
横向h b=600~900mm，取800mm
纵向h b=650~900mm，取800mm
过道h b=250~375mm，考虑到次梁高度为600mm，也取为600mm
2．柱截面尺寸
本工程为现浇钢筋混凝土结构，7度设防，高度<30m，抗震等级为三级，取底层C6柱估算柱尺寸，根据经验荷载为15kN/m2：
由轴压比限值得A c≥==260795mm2
为平安起见，取底层柱截面尺寸为650mm×650mm，其他层为600mm×600mm 〔二〕计算简图(取轴线⑥处)
初步设计根底顶面离室外地面500mm，那么底层层高为
框架结构计算简图
〔三〕梁柱线刚度
(其中E=3.0×104N/mm2)
AC、BC跨梁
i=2E×3/7.2=3.56×10-3E
BC跨梁
i=2E×3/3.0=3.60×10-3E
上部各层柱
i= E×4/3.6=3.00×10-3 E
底层柱
i= E×4/5.3=2.81×10-3 E
将梁柱线刚度标于计算简图中。

粱、柱、板截面取值原则：一、柱按照《混凝土结构设计规范》GB50010-2002。

柱的最小边的尺寸为300mm，但工程中一般框架柱截面高、宽均不小于400mm。

二、粱 1、框架粱（1）、粱宽一般取250mm、300mm、350mm（2）、粱高取跨度的1/10-1/13次粱（1）、宽度为200mm、250mm（2）、粱高为1/10-1/14悬挑梁一般取为悬臂长的1/4~1/6常用的梁高有：250、300、…、750、800、900、1000。

常用的梁宽有：120、150、180、200、220、250、300、以50的模数递增。

现浇结构中，一般主梁至少应比次梁高出50mm，如主梁下部钢筋为双层配置，或附加横向钢筋采用吊筋时，应高出100mm 。

经济跨度：板：1.7-2.7m，主梁：5-8m，次梁：4-6m。

粱截面尺寸取值原则：序号构件种类简支多跨连续悬臂说明1. 次梁现浇整体肋形梁2. 主梁现浇整体肋形梁3. 独立梁4. 框架梁现浇整体式框架梁5. 框架梁装配整体式或装配式框架梁6. 框架扁梁现浇整体式钢筋混凝土框架扁梁7. 框架扁梁预应力混凝土框架扁梁三、板在一般荷载下，板厚度取板跨的1/36-1/45左右，但不小于100mm（个别房间也不应小于80mm）。

板的最小高跨比板的支承形式板的类型单向板双向板悬臂板无梁楼板简支 1/35 1/45 1/35 (有柱冒)连续 1/40 1/50 1/12 1/30 (无柱冒)注：板厚 / 板短边方向的计算跨度框架梁、柱截面尺寸及材料 [来自《混凝土结构》P437]一、梁的截面尺寸（1）、梁截面高度主梁取：1/8---1/14 次梁取：1/8---1/12 [来自《混凝土结构》P266]现浇式～装配式～（为梁的计算跨度，当梁上较大荷载设备时，还可以加大，但不宜大于净跨的1/4）（2）、梁截面高度～且宜≥200mm二、柱的截面尺寸理论一：柱截面尺寸的确定方法，一般是根据柱的轴向压力设计值估算，建议式中： A—柱的截面面积；—混凝土轴心抗压强度设计值N—柱轴压力设计值，可按该柱负荷面积大小，根据竖向荷载的经验数据估算；根据设计经验，民用建筑多层框架结构的竖向荷载标准值（恒+活）平均为14kN/m²左右。

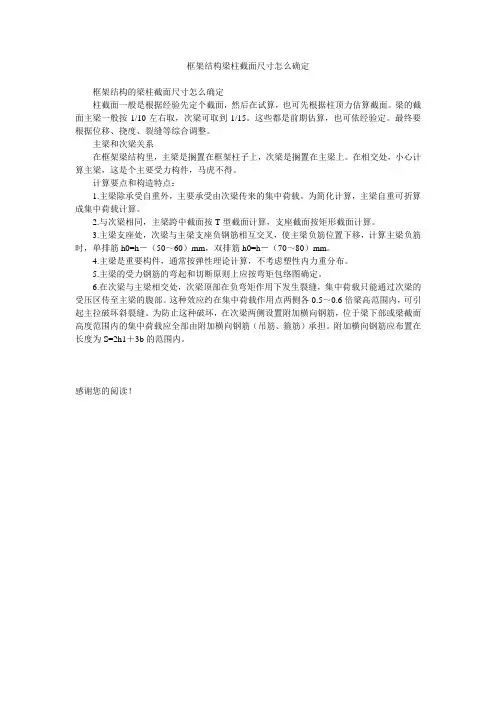

框架结构的梁柱截面尺寸如何确定(2011-05-12 00:30:09)标签：房产框架结构的梁柱截面尺寸如何确定邵晋琪柱截面一般是根据经验先定个截面，然后在试算，也可先根据柱顶力估算截面。

梁的截面主梁一般按1/10左右取，次梁可取到1/15。

这些都是前期估算，也可依经验定。

最终要根据位移、挠度、裂缝等综合调整。

主梁和次梁关系在框架梁结构里,主梁是搁置在框架柱子上，次梁是搁置在主梁上。

在相交处，小心计算主梁，这是个主要受力构件，马虎不得。

计算要点和构造特点：1.主梁除承受自重外，主要承受由次梁传来的集中荷载。

为简化计算，主梁自重可折算成集中荷载计算。

2.与次梁相同，主梁跨中截面按T型截面计算，支座截面按矩形截面计算。

3.主梁支座处，次梁与主梁支座负钢筋相互交叉，使主梁负筋位置下移，计算主梁负筋时，单排筋h0=h－（50～60）mm，双排筋h0=h－（70～80）mm。

4.主梁是重要构件，通常按弹性理论计算，不考虑塑性内力重分布。

5.主梁的受力钢筋的弯起和切断原则上应按弯矩包络图确定。

6.在次梁与主梁相交处，次梁顶部在负弯矩作用下发生裂缝，集中荷载只能通过次梁的受压区传至主梁的腹部。

这种效应约在集中荷载作用点两侧各0.5～0.6倍梁高范围内，可引起主拉破坏斜裂缝。

为防止这种破坏，在次梁两侧设置附加横向钢筋，位于梁下部或梁截面高度范围内的集中荷载应全部由附加横向钢筋（吊筋、箍筋）承担。

附加横向钢筋应布置在长度为S=2h1＋3b的范围内。

板支座上部非贯通纵筋的长度怎么确定支座筋泛指支座处的所有筋,细分为支座元宝筋(起弯筋),支座下筋(纵向底部筋),支座箍筋(支座端加密箍筋)等。

扁担筋指板在支座处的负筋(板扁担),以及贯通梁在支座处的上部筋(梁扁担),形状如扁担而已。

非通长筋,多指负筋或板的分布筋,区别于受力筋&quot;通长设置&quot而已。

三者除都是钢筋外,没有其它关系。

我的理解：都是在支座部位，但构造、作用和形状不同，所指的范围也不同。

第二章 梁柱截面估算一、梁柱截面估算（1）梁：h b =(1/8～1/12)l b b =(1/2～1/3) h b《建筑抗震设计规范》规定：梁的截面尺寸，宜符合下列各项要求：1、 截面宽度不宜小于200mm ；2、 截面高宽比不宜大于4；3 、净跨与截面高度之比不宜小于4。

（2）柱：柱的截面尺寸一般由满足抗震要求的柱轴压比确定。

A c ≥[]c c f N μ柱轴压力设计值：n Fg N e β=β ：考虑地震作用组合柱轴力增大系数，边柱1.3，不等跨内柱1.25，等跨内柱1.2F ：按简支状态柱的受荷面积g e ：楼面荷载近似取值 12～15KN/m 2n ：验算截面以上楼层层数A c ：柱估算截面面积[]c μ：柱轴压比限值，按抗震等级确定。

《建筑抗震设计规范》规定：柱的截面尺寸，宜符合下列各项要求：1、截面的宽度和高度均不宜小于300mm ；圆柱直径不宜小于350mm 。

2、 剪跨比宜大于2。

3、截面长边与短边的边长比不宜大于3。

二、柱网尺寸,层高和梁柱截面尺寸的确定1、框架结构柱网布置图图2.1 柱网布置图2.计算高度确定计算简图中的杆件以计算轴线表示，柱取截面形心线，梁取截面形心线。

框架计算高度：除底层外的其余各层都取建筑层高。

底层高度取基础顶面到二层楼面梁顶的距离，框架梁的跨度取柱轴线之间的距离。

3、梁柱界面尺寸的确定（1）柱中柱的截面估算按中柱的负荷面积估算底层柱的轴力：恒载 ()()120.50.57.87.27.8 3.052430kN ⨯⨯⨯+⨯+⨯=活载 ()()20.50.57.87.27.8 3.05405kN ⨯⨯⨯+⨯+⨯=估算柱轴力设计值 1.22430 1.44053483v N kN =⨯+⨯=A c ≥[]3521.2 1.2348310 3.44100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 中柱的截面尺寸为600mm ⨯600mm边柱的截面估算：1轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.57.20.58.0 3.051188kN ⨯⨯⨯⨯+⨯=活载 ()20.57.20.58.0 3.05198kN ⨯⨯⨯⨯+⨯=[]()3521.3 1.21188 1.4198101.3 1.68100.8514.3c c N Ac mm f μ⨯⨯+⨯⨯≥==⨯⨯ 边柱的截面尺寸为600mm ⨯600mmA 轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.58.0 3.6 3.951800kN ⨯⨯⨯+⨯=活载 ()20.58.0 3.6 3.95300kN ⨯⨯⨯+⨯=A c ≥[]()3521.3 1.21800 1.4300101.3 2.55100.8514.3c c N mm f μ⨯⨯+⨯⨯==⨯⨯ 边柱的截面尺寸为600mm ⨯600mm角柱的截面估算：按角柱的负荷面积估算底层柱的轴力：恒载 120.57.8 3.65842.4kN ⨯⨯⨯⨯=活载 20.57.8 3.65140.4kN ⨯⨯⨯⨯=估算柱轴力设计值 1.2842.4 1.4140.41010.88v N kN =⨯+⨯=A c ≥[]3521.3 1.31010.88109.98100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 考虑角柱受作用复杂等因素，暂取角柱截面尺寸为600mm ⨯600mm（2）梁①纵向框架梁1（跨度L=6900mm ）1111(~)(~)6900575~862.58128126501111(~)(~)650216.7~3252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×650mm②纵向框架梁2（跨度L=2400 mm ）(~)(~)2400200~3008128122501111(~)(~)25083.3~1252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取考虑一条轴线，取梁的截面尺寸为250mm ×250mm③纵向框架梁3（L=7000 mm ） 1111(~)(~)7000583.3~8758128127001111(~)(~)700233.3~3502 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×700mm④横向框架梁4（跨度L=3900 mm ） 1111(~)(~)3900325~487.58128124001111(~)(~)400133.3~2002 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×400m⑤次梁1（跨度L=3900mm ） 1111(~)(~)3900243.8~325121612163001111(~)(~)300100~1502 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×300mm⑥次梁2（跨度L=1500mm ）(~)(~)150093.8~125121612162001111(~)(~)20066.7~1002 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×200mm⑦悬臂梁（L=1200 mm ）h ≥L/6=1200/6=200mm取h=400mm梁的截面尺寸为250mm ×400mm（3） 板尺寸的确定此结构楼层统一采用现浇楼板a.单向板的截面设计要点： 现浇钢筋混凝土单向板的厚度h 除应满足建筑功能外，还应符合下列要求：跨度小于1500mm 的屋面板 h ≥50mm 跨度大于等于1500mm 的屋面板 h ≥60mm 民用建筑楼板 h ≥60mm 工业建筑楼板 h ≥70mm 行车道下的楼板 h ≥80mm 此外，为了保证刚度，单向板的厚度尚应不小于跨度的1/40（连续板）、1/35（简支板）以及1/12（悬挑板）。

框架柱截面尺寸确定1. 轴压比柱的轴压比定义为柱轴压力设计值与柱全截面面积和混凝土轴心抗压强度设计值乘积的比值，如式（6-8）所示：()/c n N f bh =（6-8）式中 n ——轴压比；N ——轴压力设计值；b 、h ——柱截面的宽度、高度； fc ——混凝土轴心抗压强度设计值。

柱截面配筋一般为对称配筋。

轴压比增大，截面相对受压区高度增大，截面延性降低。

为此，框架结构设计时，严格控制框架柱的轴压比。

框架柱抗震等级越高，要求其轴压比越小。

表6-3给出了剪跨比大于2、混凝土强度等级不高于C60的柱的轴压比限值。

剪跨比不大于2的柱,轴压比限值应降低0.05；剪跨比小于1.5的柱，轴压比限值应专门研究并采取特殊的构造措施；对于全柱采取复合箍或螺旋箍，当满足螺距、肢距、箍筋直径满足一定要求，轴压比限值可提高0.1；对于IV 类场地土上的高层框架结构，轴压比限值宜适当减小。

表6-3 柱轴压比限值2. 柱截面尺寸估算框架柱截面尺寸估算一般根据该柱承受的竖向荷载确定。

在结构方案确定阶段，竖向荷载根据所选择的材料和结构形式，单位面积的设计值可按预估的静载和活荷载计算。

考虑到高层建筑中同一轴线范围活荷载同时达到设计值的概率，活荷载可乘以折减系数。

为方便期间，也可根据经验取值10~14kN/m2估算，当外墙和内部隔墙较多时取较大值。

如果仅考虑竖向荷载，同一楼层中柱的承载面积是边柱的两倍，是角柱的四倍。

但是，考虑到角柱和边柱在水平荷载作用的弯矩产生的附加拉力和压力，以及抗扭转作用，一般情况下，高层建筑柱截面角柱不小于边柱、边柱不小于中柱。

为此，柱截面估算时可选择中柱的竖向受力N进行截面试算。

高层框架结构中，柱截面的h/b，一般与框架柱连接的两个方向的梁的跨度有关，但h/b不宜大于3，最小截面宽度不宜小于400mm，圆柱直径不小于450mm，且不小于（梁宽-100）mm。

当柱与梁截面尺寸确定，且结构平面布置和竖向布置确定后，一般采用有限元分析软件计算得到结构内力。

框架结构的梁柱截面尺寸如何确定
框架结构的梁柱截面尺寸的确定是设计一个可靠、安全、经济的结构的重要环节，其过程需要考虑力学基本原理、材料力学性能、结构荷载及其影响因素等多个因素。

本文将就这些因素进行讨论，以探究框架结构梁柱截面尺寸的确定方法。

一、力学基本原理
力学基本原理是确定框架结构梁柱截面尺寸的基础。

梁柱的截面尺寸需要满足一定的条件，包括抗弯、抗剪、抗压和抗拉等方面的要求，对于梁柱的截面这些条件还涉及到平行轴定理和垂直轴定理的应用。

这些基本原理是力学学科中的基本内容，设计者需要对其进行深刻的理解才能确定合理的截面尺寸。

二、材料力学性能
所选用的材料对梁柱的截面尺寸也有着决定性的影响。

钢结构采用的是钢材，在考虑截面尺寸时需要考虑钢材的强度、抗拉性能、抗压性能等；混凝土结构采用的是混凝土，需要考虑其强度、抗压性能、变形能力等性质。

这些材料的力学性能属性最好通过实际测试和实验得到，然后再根据所获得的数据进行计算。

三、结构荷载及其影响因素
框架结构的荷载是梁柱截面尺寸的另一个重要影响因素。

荷载可以分为静载荷和动载荷，包括垂直荷载、水平荷载、温度荷载、膨胀荷载等。

荷载的类型、大小、方向、施加位置等都会影响梁柱的截面尺寸的选择。

由于荷载是结构设计的重要组成部分，所以在项目设计的过程中必须充分考虑荷载的特点和影响因素，以制定出可靠的结构方案。
