锦凌水库供水工程原水输水管线管材管径的选择确定

供水管网管径选择技术研究随着城市化进程的快速发展，城市的人口不断增加，对供水管网系统提出了更高的要求。

为了满足人们对水的需求，供水管网建设的重要性也日益突显。

在整个供水管网系统中，供水管网的管径大小是一个重要的技术问题，影响着供水管网系统的正常运行和水质的稳定性。

为了制定合理的管径大小，供水管网管径选择技术研究必不可少。

一、供水管网概述供水管网是供应城市或农村的生活用水和生产水的管道系统，其作用是将用水从供水厂输送至消费者。

它通常包括供水管道、调压阀、调节器、换热器、水塔、隧道、以及调节、检修设备等。

供水管网是城市的重要基础设施之一，其稳定运行对城市的发展十分重要。

二、供水管网管径大小的影响因素供水管网的管径大小直接影响着供水的流速和压力，进而影响着水质的稳定性。

管径的大小和供水管网的设计相互关联，对供水管网的正常运行非常关键，需要综合考虑多种因素，包括：1.供水管道的长度供水管道的长度是管径大小的一个影响因素。

较长的管道会导致水流阻力增加，从而影响水的流速和水压。

因此，在设计供水管网管径大小时，需要考虑管道长度。

2.供水的流量和速度供水的流量和速度也是影响管径大小的因素。

一般来说，供水管网应该根据流量来设计管径大小，其目的是确保正常供水并保持管道的水力平衡。

3.水质水质对供水管网管径大小也有着重要的影响。

水中含有的杂质和污物会导致管道阻塞或管道壁面的腐蚀，从而影响水质的稳定性。

因此，在制定管径大小时应考虑水质问题。

三、供水管网管径选择技术研究选择合理的管径大小是一个复杂的技术问题，需要综合考虑多种因素。

一般来说，供水管网管径大小应根据供水机组流量和压力来确定。

根据水流的速度和流量来确定管径大小,以保证管道系统的正常运行和水质的稳定性。

1.传统的管径计算方法传统的管径设计方法是根据经验公式援引水利工程计算相关内容，包括落差、摩阻、压力丢失、水力梯度等指标，再使用计算机编制通达公式，进而确定管道的精确学科和径向。

探析给水工程中供水管材的选用摘要：本文首先介绍了给水工程中供水管材选择考虑的因素及先后顺序，然后从力学性能、生产质量控制、防腐、造价等方面进行了管材选择的综合比较。

关键词：给水；管材；选择1管材选择考虑因素分析及优先序确定在挑选管材的时候，要考虑的方面有许多，一方面要衡量管道的尺寸，另一方面要进行分析管道的承受压力、项目施工位置的地形地质、项目的时间限制、项目施工的成本等。

不一样的管材，在上面所涉及的参数性质也不一样。

过去在实际施工中，通常都是只考虑到管材的价格成本，片面地从节省成本上来评判比较不科学。

对于管材种类的选择，必须先判断对工程影响最大的参数，根据影响程度来排列先后，总全局上来决定管材的选择。

一个城市的和谐稳定，也不能排除城市中供水管网的影响。

所以要保证城市能够持续稳定地健康发展，也需要做好供水管网的质量维护工作，必须警惕预防水管爆裂、预防水管漏洞，并且要提倡节约用水。

城市供水安全也是城市现代化建设中安全系统的一个关键环节，确保城市供水的安全稳定也是行业的重大任务，并且对于社会和和谐稳定也是关键的保障。

所以对于管道的材料选择应当非常严格，第一标准就是保证水质的卫生干净，绝对不能破坏城市供水的健康洁净。

第二，供水管材要在力学上表现良好，能够胜任施工环境下对管材的任何力学压力，并且要易于安装维护，进而确保供水管的安全稳定工作。

在保证城市供水系统安全的前提下，还要衡量供水成本的经济性、养护的便捷性等。

把管材挑选过程中通常要考虑到的参数性能等根据重要程度从强到弱依次为:(1)符合卫生要求。

(2)有很好的力学性能，在各种施工环境下能够承受住内部压力和外部负荷，并且符合当地的地质情形和施工中的实际情况要求。

(3)接口安全可靠。

(4)管材的质量有保证，并且在生产、使用、维护中方便控制。

(5)耐腐蚀性能好。

(6)阻力小，能耗低，确保供水状况稳定安全。

(7)相对较有经济性。

(8)管材货源稳定可信，搭配的零部件也齐全。

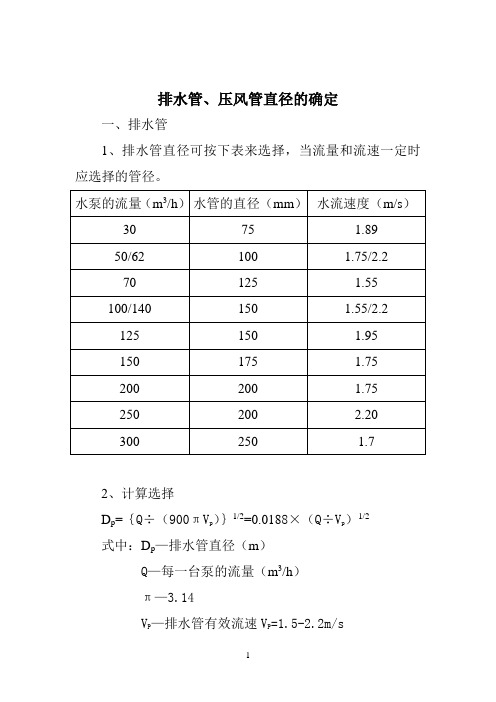

排水管、压风管直径的确定
一、排水管
1、排水管直径可按下表来选择，当流量和流速一定时应选择的管径。

2、计算选择
D p=｛Q÷（900πV p）｝1/2=0.0188×（Q÷V p）1/2
式中：D p—排水管直径（m）
Q—每一台泵的流量（m3/h）
π—3.14
V P—排水管有效流速V P=1.5-2.2m/s
注：吸水管比排水管大一级，即D X=D P+25
吸水管选出后要验算其实际流速是否合适。

吸水管有效流速V X=1.0-1.5m/s
渐变接管（大小头）长度L j L j=d da-d xi
式中：L j-交径管长度
d da-大头直径
d xi-小头直径
必须做成偏心
3、管壁厚度的确定
δ=0.5×d1×｛【（πb＋p）÷（πb-p）】1/2-1｝＋δc 式中：d1-管径（cm）
πb-管子允许应力，通常取800kg/cm2
p-水压力，p=1.1×（h1＋h2）
h1-扬程 h2-吸真空高度
δc-附加厚度，钢管加0.1-0.2cm
二、压风管
压风管内径计算的近似公式
D=20×Q1/2
适用于V=8m/s P d=0.7MPa
Q为耗风量（m3/min）。

锦州市锦凌水库供水管线工程DN1220钢管穿越小凌河专项施工方案分项工程：DN1220钢管穿越小凌河施工单位：锦州市自来水工程公司审报日期：二0一三年十一月十八日DN1220钢管穿越小凌河专项施工方案工程名称：锦州市锦凌水库供水管线工程工程地址：锦州市滨河路编制单位：锦州市自来水工程公司编制人:娄明审核人:娄明项目技术负责人：娄明项目经理：建设单位会签：监理单位会签：现场监理：总监：目录一、工程概况——--——----——---———--——----—-——-—--———-———-—-3二、编制依据—-——-----—-———--——--———-—--———-———--———————-3三、施工方案—--——-——--———-———--—-————-------——---—-—-——-33.1总体思想—------—-—-——-—-—-——-———————---—-—----——33.2各项管理目标--—-----—-—----———-——-—---—-—-—-——-—43。

3参数说明----—--—---—---—---————--————-—----—----4四、各分部分项工程主要施工方法----——--————-——-—-—-----—-44.1施工准备阶段河道导流--—-——--——---—-——---—-----——44。

2降水措施和方法———-——--—-———-——--—-—-—--—---———-—74.3土石方工程施工方法——---———---—-----——-———-—-—-—-104。

4沟槽土方开挖---—---—-—————--—-----—-——-———————-—114.4.1定位放线—---—-—-—----——-—-—----——-—----————-—-114。

4。

2施工道路及施工作业面的设置-—--—--——-—---——-—114.4.3作业面地基处理—-—---——-—-—---——-----——-—-—--124。

锦州市锦凌水库饮用水水源保护条例(2020修正)【发文字号】锦州市人民代表大会常务委员会公告〔16届〕第14号【发布部门】锦州市人大(含常委会)【公布日期】2020.12.09【实施日期】2020.12.09【时效性】现行有效【效力级别】设区的市地方性法规锦州市锦凌水库饮用水水源保护条例（2019年11月20日锦州市第十六届人民代表大会常务委员会第十八次会议通过2020年3月30日辽宁省第十三届人民代表大会常务委员会第十七次会议批准根据2020年11月10日锦州市第十六届人民代表大会常务委员会第二十四次会议通过2020年11月24日辽宁省第十三届人民代表大会常务委员会第二十三次会议批准的《锦州市人民代表大会常务委员会关于修改〈锦州市锦凌水库饮用水水源保护条例〉的决定》修正）目录第一章总则第二章保护措施第三章监督管理第四章法律责任第五章附则第一章总则第一条为了加强锦凌水库饮用水水源的保护和管理，防治水污染，保障饮用水安全，根据《中华人民共和国水污染防治法》《辽宁省水污染防治条例》等法律、法规，结合本市实际，制定本条例。

第二条本条例适用于锦凌水库饮用水水源（以下简称水源）的保护及其相关管理活动。

第三条法律、法规对饮用水水源有相关保护和处罚规定的，依照其规定。

第四条市人民政府应当建立统一领导、属地管理、分级负责、协调联动的工作机制，制定水源保护专项规划并纳入国民经济和社会发展规划，促进经济建设和水源保护协调发展。

水源保护范围内的县（含县级市、区，下同）、乡（镇）人民政府和街道办事处负责辖区内水源保护相关工作。

水源保护范围内的村民委员会、居民委员会协助做好水源保护工作。

第五条市和水源所在地的县人民政府生态环境主管部门负责对本行政区域内水源污染防治实施统一监督管理。

水利、发展改革、公安、财政、自然资源、住房城乡建设、民政、交通运输、农业农村、林业草原、卫生健康、工业信息、文化旅游广电等部门按照各自职责，做好水源保护的相关工作。

大口径输水工程管材的选择摘要：如今，随着我国城镇一体化建设步伐的加快，城市供水里程及供水量也是逐年增加。

因此，大口径输水工程也是逐年增多，管材的选择对节约投资成本、施工便利、安全运行等具有重要的现实意义。

基于此，文章通过过大口径输水工程管材的比选，分析了管材经济指标，并提出管材选择的原则与要求，并通过实例说明所选管材的可行性及实用性，对输水工程管材的选择具有一定的指导作用。

关键词：大口径管材；输水工程；管材比选1大口径输水工程管材比选1.1大口径输水管材技术性能概述管材的选择一般要根据工程的规模，管道的工作压力，输水距离的长短，工程进度和重要性，以及工程所在地的地形、地貌、地质情况，还须根据其外部荷载、设计流量、环境介质、使用寿命、造价、当地管材生产情况及使用习惯等方面进行技术、经济、安全等方面综合论证后确定。

因此，选择性能好、施工维护方便、经济、安全的管材是决定工程技术可行、质量可靠、经济合理的关键。

下面就对几种常用大口径输水管材的技术性能进行详细比较。

1.1.1钢管（SP）SP的机械强度好，可以承受较大的内外压力，管身的可焊性方便制造各种配件，能适应地形复杂及要求高的管线使用。

钢管的连接方式为焊接或法兰连接，接口形式灵活，施工方便，管道渗漏量少。

SP还能够靠自身抗拉强度来抵消轴向力，这是其他管材所不具备的优势。

用于城市输水管道工程的SP口径一般在DN600~DN2000范围内，最大口径可达DN4000。

其缺点是造价高，耐腐蚀性较差，除内外壁均需进行常规防腐处理外，在不良水文地质段敷设时尚需考虑采用特殊防腐措施。

其耐久性较差，维护费用较高。

1.1.2球墨铸铁管（DIP）DIP是由经过球化处理的优质铁水用离心铸造工艺生产的。

强度高、耐腐蚀、韧性好、密封性能好，具有良好的可挠性和伸缩性，能吸收因地基沉降而产生的压力，避免管道破裂，使用寿命最长；采用 T 形承插式柔性接口，胶圈密封，安装方便，是传统铸铁管和普通钢管的更新换代产品。

供水工程管材、管径比选方法
张金玲
【期刊名称】《广东水利电力职业技术学院学报》
【年(卷),期】2017(015)002
【摘要】长距离供水工程管材管径造价在工程投资中占较大比例,以引韩济饶供水工程为例,探讨供水工程管材、管径比选方法,为其他供水工程提供借鉴.
【总页数】4页(P21-24)
【作者】张金玲
【作者单位】广东省水利电力勘测设计研究院,广东广州 510635
【正文语种】中文
【中图分类】TU991.36
【相关文献】
1.宁夏宁东供水工程输水管材及管径的确定 [J], 光荣
2.贵州二道坝水库输水线路管材及管径比选 [J], 刘顺萍
3.茂名滨海新区供水工程管材管径比选分析 [J], 岳梦霞
4.引嫩入白供水工程中城市供水压力管道的管材和管径设计 [J], 张恒;纪麟
5.新疆LLK供水工程长距离输水管道管径、管材的选择 [J], 张军
因版权原因，仅展示原文概要，查看原文内容请购买。

锦州市锦凌水库供水工程质量管理保证体系沈阳方正建设监理有限公司锦州市锦凌水库供水工程监理部二○一五年三月1 工程概况1.1锦州市锦凌水库供水工程，建于锦州市西部，锦凌水库坝下南侧山坡上。

净水厂占地面积约15.48公顷，设计规模为25万m3/d，主要单体构筑物有稳压配水间、絮凝沉淀间、过滤间、加药间、加氯间、污泥浓缩间、清水池、废水回收池、排泥调节池、取水泵房、综合楼、警卫室及附属用房、配套管线、工艺设备和电气自控安装等。

地基处理为天然地基或进行砂土处理，构筑物结构主要为钢筋混凝土墙板、以及房建为框架结构。

工程建成后将对解决锦州市地下水超采严重问题和水资源总体格局的优化配置，解决水资源供需矛盾，加快城市建设步伐等起到至关重要的作用。

1.2工程质量目标：工程质量一次性验收合格。

2 监理工作依据《工程测量规范》 GB50026-2007《建筑地基基础工程质量验收规范》 GB50202-2002《混凝土结构工程施工质量验收规范》 GB50204-2002《地下工程防水技术规范》 GB50108-2008《混凝土质量控制标准》 GB50164-2011《给排水构筑物施工及验收规范》GB50141-2008《砌体工程施工质量验收规范》 GB50203-2011《地下防水工程质量验收规范》 GB50208-2002《建筑工程施工质量验收统一规范》 GB50300-2001《建设工程项目管理规范》 GB50326-2001《屋面工程质量验收规范》 GB50207-2002《建筑装饰工程质量验收规范》 GB50210-2002《建筑地面工程施工质量验收规范》 GB50209-2010《混凝土外加剂应用技术规范》 GB 50119-2003《混凝土强度检验评定标准》 GB/T50107-2010《电气装置安装工程电缆线路施工及验收规范》 GB50168-2006《电气装置安装工程接地装置施工及验收规范》 GB50169-2006《建筑电气工程施工质量验收规范》 GB50303-2002 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 《建设工程文件归档整理规范》 GB/T50328-2001 《建筑工程施工现场供用电安全规范》 GB50194-932.4、建筑工程行业标准：《混凝土泵送施工技术规范》 JGJ/T10-2011 《钢筋焊接及验收规程》 JGJ18-2003 《钢筋焊接接头试验方法标准》 JGJ/T27-2001 《建筑机械使用安全技术规程》 JGJ33-2001 《施工现场临时用电安全技术规范》 JGJ46-2005 《建筑施工安全检查评分标准》 JGJ59-2011 《建筑地基处理技术规范》 JGJ79-2002 《建筑施工高处作业安全技术规范》 JGJ80-91《建筑施工安全检查标准》 JGJ51-99《龙门架及井架物料提升机安全技术规程》 JGJ88-92《钢筋机械连接通用技术规程》 JGJ107-2010 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011 《多孔砖砌体结构技术规范》 JGJ137-2001 《建筑施工模板安全技术规范》 JGJ162-2008 《给水排水管道工程施工及验收规范》 GB50268-2008 3 工程项目监理的实施3.1确定工程项目监理总工程师，并建立监理机构；3.2编制工程项目监理规划；3.3编制工程项目各专业监理细则；3.4规范化开展监理工作；3.5参与验收，签署监理意见；3.6向业主提交工程监理档案资料；3.7写出监理工作总结。
