九年级物理全册同步精品讲义：电流与电压和电阻的关系(教师版)(人教版)

1 图6-31 人教版九年级物理《第十六章电压 电阻》练习题

一 。选择题(40分)

1．小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（ ）

A．3V B．220V C．1.5V D．0.2V

2．关于电源，下列说法中正确的是( )

A．是提供电荷量的装置 B．是提供电流的装置

C．是提供电压的装置 D．是提供用电器的装置

3．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）

A．一定是串联 B．一定是并联

C．串联、并联都有可能 D．无法判断.

*4．如图6-31所示，电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，产生这一现象的原因可能是（ ）

A．灯L1处短路 B．灯L2处短路

C．灯L1处断路 D．灯L2处断路

5．图6-32所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）

A．L1短路 B．L2短路

C．L1断路 D．L2断路

6．由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L2＝L3，横截面积的关系为S1=S2＜S3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）

灿若寒星制作

灿若寒星制作

第十七章

第1节 电流与电压和电阻的关系 同步练习

1．某同学在做研究导体中的电流跟电压、电阻关系的实验时，得到两组实验数据，如表一、表二。

表一：

电压U（V） 电阻R（Ω） 电流I（A）

4 5 0.8

10 0.4

20 0.2

表二：

电阻R（Ω） 电压U（V） 电流I（A）

5 2 0.4

4 0.8

6 1.2

（1）分析表一数据可以得到的结论是______________________。

（2）分析表二数据可以得到的结论是______________________。

2．甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为0.6 A，则通过乙的电流强度为（ ）

A．0.6 A B．2.4 A C．0.15 A D．以上答案均不对

3．甲、乙两导体的阻值之比为3：2，将它们先后接在同一电源上，则通过甲、乙两导体的电流之比是（ ）

A．3：2 B．2：3 C．1：1 D．无法确定

4．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将（ ）

A．都增加为原来的两倍 B．电阻不变，电流变为原来的2倍

C．电阻不变，电流变为原来的1/2 D．电阻、电流都不变

5．将某导体接在电压为16V的电源上，通过它的电流为0.4A。现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为（ ）

A．0.1A B．0.4A C．0.8A D．1.6A

6．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是（ ）

Ａ．Ｉ１＝Ｉ２ Ｂ．Ｉ１＞Ｉ２ Ｃ．Ｉ１＜Ｉ２ Ｄ．无法比较

7．分别将U1=4V、U2=6V加在某段导体的两端，则两次通过该导体的电流之比为（ ）

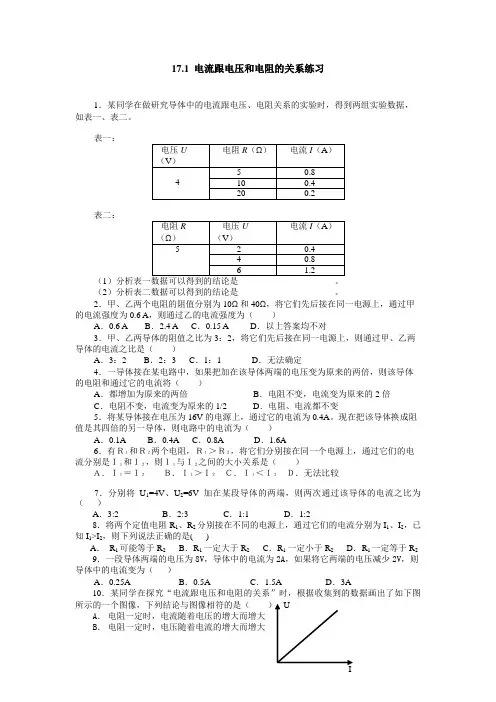

17.1 电流跟电压和电阻的关系练习

1．某同学在做研究导体中的电流跟电压、电阻关系的实验时，得到两组实验数据，如表一、表二。

表一：

电压U（V） 电阻R（Ω） 电流I（A）

4 5 0.8

10 0.4

20 0.2

表二：

电阻R（Ω） 电压U（V） 电流I（A）

5 2 0.4

4 0.8

6 1.2

（1）分析表一数据可以得到的结论是______________________。

（2）分析表二数据可以得到的结论是______________________。

2．甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为0.6 A，则通过乙的电流强度为（ ）

A．0.6 A B．2.4 A C．0.15 A D．以上答案均不对

3．甲、乙两导体的阻值之比为3：2，将它们先后接在同一电源上，则通过甲、乙两导体的电流之比是（ ）

A．3：2 B．2：3 C．1：1 D．无法确定

4．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将（ ）

A．都增加为原来的两倍 B．电阻不变，电流变为原来的2倍

C．电阻不变，电流变为原来的1/2 D．电阻、电流都不变

5．将某导体接在电压为16V的电源上，通过它的电流为0.4A。现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为（ ）

A．0.1A B．0.4A C．0.8A D．1.6A

6．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是（ ）

Ａ．Ｉ１＝Ｉ２ Ｂ．Ｉ１＞Ｉ２ Ｃ．Ｉ１＜Ｉ２ Ｄ．无法比较

7．分别将U1=4V、U2=6V加在某段导体的两端，则两次通过该导体的电流之比为（ ）

第15页，共15页

电流与电压和电阻的关系同步练习

一、单选题

1. 在探究“通过导体的电流与导体电阻关系”实验过程中，应通过观察下列哪个元件来移动滑动变阻器滑片？( )

A. 变阻器滑片 B. 电压表示数 C. 电流表示数 D. 电阻

2. 在“研究电流跟电压、电阻的关系”实验中，需要采用控制变量的方法，即( )

A. 分别保持电阻不变和保持电压不变两个步骤进行实验

B. 分别保持电流不变和保持电压不变两个步骤进行实验

C. 分别保持电阻不变和保持电流不变两个步骤进行实验

D. 分别保持电流不变、电阻不变、电压不变三个步骤进行实验

3. 如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5𝛺换成10𝛺后，接下来的操作正确的是( )

A. 将变阻器滑片P向左移动，保持电压表示数不变

B. 将变阻器滑片P向右移动，保持电流表示数不变

C. 将变阻器滑片P向右移动，保持电压表示数不变

D. 将变阻器滑片P向左移动，保持电流表示数不变

4. 张华同学在探究通过导体的电流与其两端的电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是( )

A. 通过导体a的电流与其两端的电压成正比

B. 导体a的电阻大于导体b的电阻

C. 当在导体b的两端加上1V的电压时，通过导体b的电流为0.1𝐴

D. 将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2𝐴

第14页，共15页 5. 李华同学为了探究“电流跟电阻的关系”，在如图所示的电路中，将A、B两点间10𝛺的电阻更换为20𝛺的电阻，闭合开关后，下一步的操作应当是( )

A. 记录电流表和电压表的示数 B. 将滑动变阻器向右移动

C. 将滑动变阻器向左移动 D. 适当增加电池的节数

6. 如图所示是探究电流与电阻的关系”的实验电路图，当𝐴.𝐵间的电阻由10𝛺换成15𝛺后，闭合开关，接下来正确的实验操作应该是( )
