半轴生产工艺流程

水泥生产工艺流程工艺流程

1、 破碎及预均化

（1）破碎 水泥生产过程中，大部分原料要进行破碎，如石灰石、黏土、铁矿石及煤等。石灰石是生产水泥用量最大的原料，开采后的粒度较大，硬度较高，因此石灰石的破碎在水泥厂的物料破碎中占有比较重要的地位。

（2）原料预均化 预均化技术就是在原料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。

2、生料制备

水泥生产过程中，每生产1吨硅酸盐水泥至少要粉磨3吨物料（包括各种原料、燃料、熟料、混合料、石膏），据统计，干法水泥生产线粉磨作业需要消耗的动力约占全厂动力的60%以上，其中生料粉磨占30%以上，煤磨占约3%，水泥粉磨约占40%。因此，合理选择粉磨设备和工艺流程，优化工艺参数，正确操作，控制作业制度，对保证产品质量、降低能耗具有重大意义。

3、生料均化

新型干法水泥生产过程中，稳定入窖生料成分是稳定熟料烧成热工制度的前提，生料均化系统起着稳定入窖生料成分的最后一道把关作用。

4、预热分解 把生料的预热和部分分解由预热器来完成，代替回转窑部分功能，达到缩短回窑长度，同时使窑内以堆积状态进行气料换热过程，移到预热器内在悬浮状态下进行，使生料能够同窑内排出的炽热气体充分混合，增大了气料接触面积，传热速度快，热交换效率高，达到提高窑系统生产效率、降低熟料烧成热耗的目的。

（1）物料分散

换热80%在入口管道内进行的。喂入预热器管道中的生料，在与高速上升气流的冲击下，物料折转向上随气流运动，同时被分散。

（2）气固分离

当气流携带料粉进入旋风筒后，被迫在旋风筒筒体与内筒（排气管）之间的环状空间内做旋转流动，并且一边旋转一边向下运动，由筒体到锥体，一直可以延伸到锥体的端部，然后转而向上旋转上升，由排气管排出。

（3）预分解

预分解技术的出现是水泥煅烧工艺的一次技术飞跃。它是在预热器和回转窑之间增设分解炉和利用窑尾上升烟道，设燃料喷入装置，使燃料燃烧的放热过程与生料的碳酸盐分解的吸热过程，在分解炉内以悬浮态或流化态下迅速进行，使入窑生料的分解率提高到90%以上。将原来在回转窑内进行的碳酸盐分解任务，移到分解炉内进行；燃料大部分从分解炉内加入，少部分由窑头加入，减轻了窑内煅烧带的热负荷，延长了衬料寿命，有利于生产大型化；由于燃料与生料混合均匀，燃料燃烧热及时传递给物料，使燃烧、换热及碳酸盐分解过程得到优化。因而具有优质、高效、低耗等一系列优良性能及特点。

汽车半轴生产加工工艺

如今，汽车随处可见，汽车在当今社会有重要的影响，人们现在时刻也离不开汽车，现在没有汽车的世界是难以想象的。所以研究汽车有重要的意义。

半轴是汽车传动系统的一个重要组成部分，半轴是用来将差速器半轴齿轮输出的动力传给驱动轮或轮边减速器，半轴外端与轮毂连接，半轴内端以花键连接着半轴齿轮，半轴齿轮在工作时只将扭矩传给半轴，半轴内端只受扭矩而不受弯曲力矩，半轴是汽车的轴类零件中承受扭矩最大的零件。

汽车半轴图

选材

当汽车在启动或上坡时，扭矩很大，特别在紧急制动或行驶在不平坦的道路上时工作条件更为恶劣，半轴要承受冲击、交变弯曲疲劳荷载和扭力的作用，因此，半轴生产所需的材料要有足够的抗弯强度、抗剪强度和较好的韧性。因此，合金调质钢中的40Cr是较合适做汽车半轴的。

加工工序

1. 选料剪切，同时确定加工余量，方便后续的加工操作。

2. 半轴在空气锤上进行胎模锻造，并用摆碾机摆帽。

3. 对半轴进行喷丸处理

4. 进行毛坯杆部校直，保证垂直度 在校直中，第一次是毛坯校直，第二次是热处理后校直热处理后的校直要保证跳动不大于0.08，0.2和0.4。毛坯校直，用两个固定校直滚子装置支承半轴，由一个传动连接装置与半轴法兰端上的两个突出部位相吻合，并带动半轴旋转，尾座顶尖顶住半轴的杆部，校直机上的压头下落，半轴在滚子和压头的作用下校直。热处理后的校直，半轴支承在夹具两端，夹具能够很容易地从一端移到另一端，这样压头就能在花键端与法兰端之间的任何高出部位加载

钻小端中心孔、粗车大外圆

5. 粗车小端，采用六角转塔车床或采用仿型车床进行粗车和精车加工

6. 车大孔

平端面是提高半轴生产线生产率的一个关键工序，采用切入法铣端面是较好的。

7. 粗车大端、精车大端，精车小端。

8. 冷滚轧花键

滚扎花键以两端中心孔定位,滚扎渐开线花键，滚扎花键所需仪器是花键滚扎机。所需的量具是千分尺和综合花键量规。为了提高半轴花键的生产效率和疲劳强度，目前已广泛采用花键冷滚轧成型工艺。该工艺是一种动力传动件及齿类工件的无屑冷成型加工工艺。这种工艺极大地提高了冷成型齿类工件的精度。滚轧过程中，对所有相关参数均定位控制，故可以保证得到确定的齿数和准确的齿形。以滚搓为例，将一根钢质轴定位在两根成型齿条之间的起始位置，该端的齿牙是浅层的，仅仅在工件上压出花键的最初形状，两齿条朝相反方向快速移动，带动工件旋转，一步步将工件表面的金属挤压进去，这时可明显看到一个个凹痕。此时，齿形零件只要再自转几周，就可保证得到质量控制所要求的齿形几何尺寸和精度

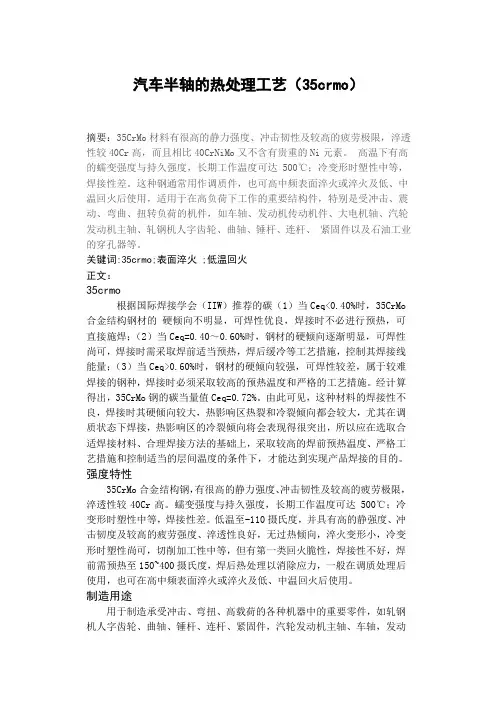

汽车半轴的热处理工艺（35crmo）

摘要：35CrMo材料有很高的静力强度、冲击韧性及较高的疲劳极限，淬透性较40Cr高，而且相比40CrNiMo又不含有贵重的Ni元素。 高温下有高的蠕变强度与持久强度，长期工作温度可达 500℃；冷变形时塑性中等，焊接性差。这种钢通常用作调质件，也可高中频表面淬火或淬火及低、中温回火后使用，适用于在高负荷下工作的重要结构件，特别是受冲击、震动、弯曲、扭转负荷的机件，如车轴、发动机传动机件、大电机轴、汽轮发动机主轴、轧钢机人字齿轮、曲轴、锤杆、连杆、•紧固件以及石油工业的穿孔器等。

关键词:35crmo;表面淬火 ;低温回火

正文：

35crmo

根据国际焊接学会（IIW）推荐的碳（1）当Ceq<0.40%时，35CrMo合金结构钢材的 硬倾向不明显，可焊性优良，焊接时不必进行预热，可直接施焊；（2）当Ceq=0.40～0.60%时，钢材的硬倾向逐渐明显，可焊性尚可，焊接时需采取焊前适当预热，焊后缓冷等工艺措施，控制其焊接线能量；（3）当Ceq>0.60%时，钢材的硬倾向较强，可焊性较差，属于较难焊接的钢种，焊接时必须采取较高的预热温度和严格的工艺措施。经计算得出，35CrMo钢的碳当量值Ceq=0.72%。由此可见，这种材料的焊接性不良，焊接时其硬倾向较大，热影响区热裂和冷裂倾向都会较大，尤其在调质状态下焊接，热影响区的冷裂倾向将会表现得很突出，所以应在选取合适焊接材料、合理焊接方法的基础上，采取较高的焊前预热温度、严格工艺措施和控制适当的层间温度的条件下，才能达到实现产品焊接的目的。

强度特性

35CrMo合金结构钢，有很高的静力强度、冲击韧性及较高的疲劳极限，淬透性较40Cr高。蠕变强度与持久强度，长期工作温度可达 500℃；冷变形时塑性中等，焊接性差。低温至-110摄氏度，并具有高的静强度、冲击韧度及较高的疲劳强度、淬透性良好，无过热倾向，淬火变形小，冷变形时塑性尚可，切削加工性中等，但有第一类回火脆性，焊接性不好，焊前需预热至150~400摄氏度，焊后热处理以消除应力，一般在调质处理后使用，也可在高中频表面淬火或淬火及低、中温回火后使用。

广州市众宏吸塑技术有限公司 管理编号 ZH-QW-JS001

文件版本 A1

生效日期 2014.5.1

（技术部管理体系文件） 页 码 第1页 共6页

生产工艺流程

管理编号 ZH-QW-JS001 版 本 号 A1

配发部门 成型部、冲床包装部

业务部、品质部、PMC 执行主体 技术部

配发日期 2014.4.26 生效日期 2014.5.1

编制/日期 审核/日期 核准/日期

广州市众宏吸塑技术有限公司 管理编号 ZH-QW-JS001

生产工艺流程 文件版本 A1

生效日期 2014.5.1

页 码 第2页 共6页

一、适用范围

适用于接到客户订单到出货后的一系列生产工艺活动。

二、职责

业务部：跟进客户信息、下达内部订单和出货安排。

PMC/计划：接收内部订单，下达生产计划，组织协调生产。

PMC/仓库：按《生产计划》在生产前备料、备模。

技术部：参与订单评审、制作SOP/SIP、现场作业指导、处理重大生产和品质异常。

品质部：按检验标准和规程进行检验，保证产品质量。

三、操作程序及说明

1、下订单

1.1 客户将订单以书面资料（含传真、邮件）形式下达到业务部跟单员处，订单上需注明以下内容：产品型号、规格、材料、材质（含材料等级）、价格、品质要求、订单量、交期、包装要求、标签、样品等。

1.2 业务跟单员将客户订单按整理后以内部订单形式下达到PMC计划员处。

注：如属新产品开发则按《新产品开发管理流程》执行，产品打样则按《打样管理流程》执行。

2、订单评审

2.1 PMC按《内部订单》内容和项目对材料（原材料、包装材）库存状态、交期、工艺、生产状态（产能、模具、刀具等）其进行评审。

2.2 如属库存材料是否满足订单要求，由计划员按订单量所用材料总重，向采购部下达材料采购计划，明确材料交期。

2.3 交期，按以下项目和方式评审和处理订单交期：

A、准时交货：产能和材料库存状态满足订单要求；
