轴承生产工艺流程

轴承套圈锻打工艺流程

一、坯料的选材和预处理

轴承套圈的坯料一般采用优质碳素结构钢或合金结构钢。选材时应考虑到其强度、韧性和热处理性能等因素，确保制成的套圈具有良好的使用性能。坯料的形状一般为圆柱形，其直径和长度与套圈的设计要求相符。在进行锻打之前，需对坯料进行表面清洁，去除油污、氧化皮等杂质，以确保后续工艺的顺利进行。

二、加热和锻打

1. 加热

将经过预处理的坯料放入加热炉中进行加热。加热温度一般控制在材料的临界温度以上，以确保其具有足够的塑性。加热速度和保温时间应根据具体材料的性能来确定，以确保坯料达到均匀的加热状态。

2. 锻打

经过加热后的坯料将被送入锻压机中进行锻打。在锻打过程中，通过顶部和底部模具的压力作用，坯料逐渐变形成轴承套圈的形状。锻打的力量和速度需要根据材料的性能和套圈的尺寸来确定，以确保坯料能够成形而不发生裂纹或变形过度。

三、冷却和整形

1. 冷却

在锻打完毕后，轴承套圈需要进行冷却处理。冷却过程需要控制冷却速度，以防止产生内应力和组织不稳定，同时保证套圈的硬度和强度。

2. 整形

冷却后的轴承套圈一般会出现一定程度的残余应力和变形。为了保证其最终的尺寸精度和表面质量，需要进行整形处理。整形过程一般包括对套圈的外径、内径和端面进行切削、研磨等操作，以达到设计要求的尺寸和形状。

四、热处理和表面处理

1. 热处理

轴承套圈经过整形后，需要进行热处理以提高其硬度和耐磨性。常用的热处理方法包括淬火、回火等，通过控制热处理的温度和时间，使套圈的组织得到适当的改善，提高其使用性能。

2. 表面处理 为了提高轴承套圈的耐腐蚀性和表面光洁度，通常会进行表面处理。常用的表面处理方法包括酸洗、镀锌、喷砂等，以确保套圈能够在使用过程中保持良好的表面状态。

五、质量检验和包装

最后，轴承套圈需要经过严格的质量检验，包括尺寸、形状、硬度、表面质量等方面的检测。只有通过质量检验的套圈才能够进入包装环节，并最终交付客户使用。

轴承加工工艺流程（附图）

轴承是现代机械设备中一种重要零部件。它旳重要功能是支撑机械旋转体，减少其运动过程中旳摩擦系数，并保证其回转精度。

按运动元件摩擦性质旳不同，轴承可分为滚动轴承和滑动轴承两大类。轴承可同步承受径向负荷和轴向负荷。能在较高旳转速下工作。接触角越大，轴向承载能力越高。那么轴承是怎么加工出来旳呢？

轴承制造加工基本过程（以套圈制造基本流程为重点，材料选用高碳铬轴承钢Gcr15SiMn）

<1>滚动体（钢球）制造基本流程：

原材料——冷镦——光磨——热解决——硬磨——初研——外观 ——精研

<2>保持架（钢板）制造基本流程：

原材料——剪料——裁环——光整——成形——整形——冲铆钉孔

<3>套圈（内圈、外圈）制造基本流程：

原材料——锻造——退火——车削——淬火——回火——磨削——装配

汇普轴承加工流程图

(1)锻造加工：锻造加工是轴承套圈加工中旳初加工，也称毛坯加工。

套圈锻造加工旳重要目旳是：

(a)获得与产品形状相似旳毛坯，从而提高金属材料运用 率，节省原材料，减少机械加工量，减少成本。

(b)消除金属内在缺陷，改善金属组织，使金属流线分布合理，金属紧密度好，从而提高轴承旳使用寿命。

锻造方式：一般是在感应加热炉、压力机、扩孔机和整形机构成连线旳设备体进行流水作业

(2)退火：套圈退火旳重要目旳是：高碳铬轴承钢旳球化退火是为了获得铁素体基体上均匀分布着细、小、匀、圆旳碳化物颗粒旳组织，为后来旳冷加工及最后旳淬回火作组织准备。 Gcr15SiMn退火基本工序：

在790—810℃保温2-6h, 以10—30℃/h,冷至600℃如下，出炉空冷

(3)车削加工：车削加工是轴承套圈旳半成品加工，也可以说是成型加工。

车削加工旳重要目旳是：

(a)使加工后旳套圈与最后产品形状完全相似。

(b)为背面旳磨削加工发明有利条件。

车削加工旳措施：

集中工序法：在一台设备上完毕所有车削工序旳小批量生产。

轴承座工艺方案流程

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by

theeditor. I hope that after you download them,they can help

yousolve practical problems. The document can be customized

andmodified after downloading,please adjust and use it according

toactual needs, thank you!

In addition, our shop provides you with various types

ofpractical materials,such as educational essays,

diaryappreciation,sentence excerpts,ancient poems,classic

articles,topic composition,work summary,word parsing,copy

excerpts,other materials and so on,want to know different data

formats andwriting methods,please pay attention! 轴承座工艺方案流程

在制定轴承座工艺方案时，首先需要对轴承座的结构特点、材料特性、技术要求等进行深入分析，以确保加工方案的可行性。以下是对轴承座工艺方案的五个方面概述：

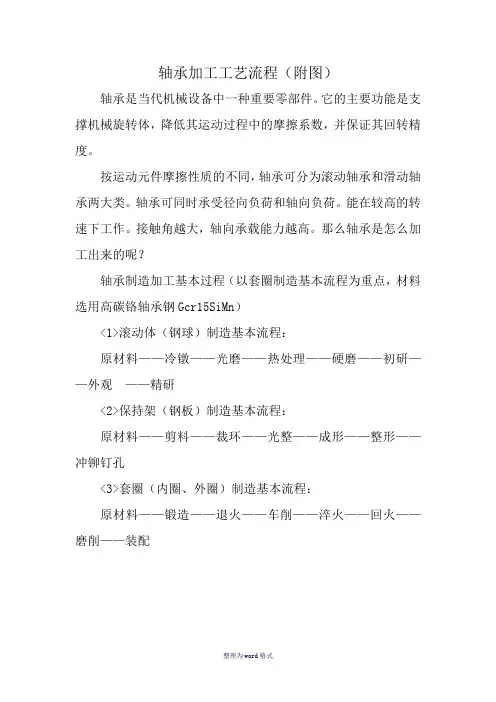

整理为word格式 轴承加工工艺流程（附图）

轴承是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。

按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。轴承可同时承受径向负荷和轴向负荷。能在较高的转速下工作。接触角越大，轴向承载能力越高。那么轴承是怎么加工出来的呢？

轴承制造加工基本过程（以套圈制造基本流程为重点，材料选用高碳铬轴承钢Gcr15SiMn）

<1>滚动体（钢球）制造基本流程：

原材料——冷镦——光磨——热处理——硬磨——初研——外观 ——精研

<2>保持架（钢板）制造基本流程：

原材料——剪料——裁环——光整——成形——整形——冲铆钉孔

<3>套圈（内圈、外圈）制造基本流程：

原材料——锻造——退火——车削——淬火——回火——磨削——装配

整理为word格式

汇普轴承加工流程图

(1)锻造加工：锻造加工是轴承套圈加工中的初加工，也称毛坯加工。

套圈锻造加工的主要目的是：

(a)获得与产品形状相似的毛坯，从而提高金属材料利用 率，节约原材料，减少机械加工量，降低成本。

(b)消除金属内在缺陷，改善金属组织，使金属流线分布合理，金属紧密度好，从而提高轴承的使用寿命。

锻造方式：一般是在感应加热炉、压力机、扩孔机和整形机组成连线的设备体进行流水作业

(2)退火：套圈退火的主要目的是：高碳铬轴承钢的球化退火是为了获得铁素体基体上均匀分布着细、小、匀、圆的碳化物颗粒的组织，为以后的冷加工及最终的淬回火作组织准备。

Gcr15SiMn退火基本工序：

整理为word格式 在790—810℃保温2-6h, 以10—30℃/h,冷至600℃以下，出炉空冷

(3)车削加工：车削加工是轴承套圈的半成品加工，也可以说是成型加工。

车削加工的主要目的是：

(a)使加工后的套圈与最终产品形状完全相同。

(b)为后面的磨削加工创造有利条件。
