锁相环matlab代码

锁相环（Phase-Locked Loop, PLL）是一种常用的控制系统技术，用于将一个参考信号的相位与一个输出信号的相位保持在恒定的差值范围内。在Matlab中，可以使用信号处理工具箱（Signal

Processing Toolbox）来实现锁相环。

以下是一个简单的锁相环的Matlab代码示例：

matlab.

% 参数设置。

fs = 1000; % 采样率。

fref = 10; % 参考信号频率。

fout = 9; % 输出信号频率。

Kp = 1; % 比例增益。

Ki = 0.1; % 积分增益。

Kd = 0.01; % 微分增益。

% 生成参考信号和输出信号。

t = 0:1/fs:1; % 时间向量。

ref_signal = sin(2pifreft); % 参考信号。

out_signal = sin(2pifoutt); % 输出信号。

% 初始化锁相环参数。

phase_error = zeros(size(t)); % 相位误差。

integrated_error = 0; % 积分误差。

previous_error = 0; % 上一时刻误差。

% 锁相环控制。

for i = 2:length(t)。

% 计算相位误差。

phase_error(i) = angle(ref_signal(i)

conj(out_signal(i-1)));

% 比例控制。

proportional_term = Kp phase_error(i);

% 积分控制。

integrated_error = integrated_error + Ki

phase_error(i) (1/fs);

integral_term = Ki integrated_error;

% 微分控制。

derivative_term = Kd (phase_error(i)

previous_error) fs;

previous_error = phase_error(i);

% 总控制信号。

control_signal = proportional_term + integral_term

+ derivative_term;

% 更新输出信号相位。

out_signal(i) = exp(1i (angle(out_signal(i-1)) +

control_signal));

end.

% 绘制结果。

figure;

subplot(2,1,1);

plot(t, ref_signal, 'b', t, out_signal, 'r');

xlabel('时间');

ylabel('信号幅值');

legend('参考信号', '输出信号');

title('锁相环输出信号');

subplot(2,1,2);

plot(t, phase_error);

xlabel('时间');

ylabel('相位误差');

title('锁相环相位误差');

这段代码实现了一个简单的锁相环，包括参考信号和输出信号的生成，以及锁相环的控制过程。你可以根据需要调整参数值和添加更复杂的控制策略来适应不同的应用场景。希望对你有帮助！

合集下载

锁相环的MATLAB的仿真程序

锁相环的MATLAB的仿真程序

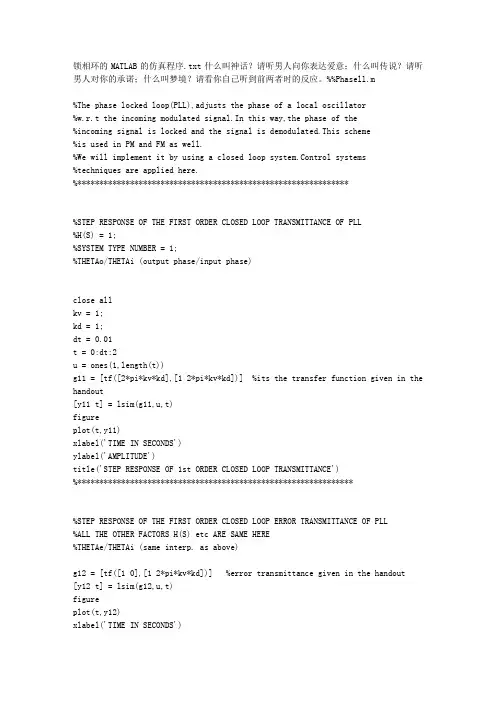

锁相环的MATLAB的仿真程序.txt什么叫神话？请听男人向你表达爱意；什么叫传说？请听男人对你的承诺；什么叫梦境？请看你自己听到前两者时的反应。%%Phasell.m

%The phase locked loop(PLL),adjusts the phase of a local oscillator

%w.r.t the incoming modulated signal.In this way,the phase of the

%incoming signal is locked and the signal is demodulated.This scheme

%is used in PM and FM as well.

%We will implement it by using a closed loop system.Control systems

%techniques are applied here.

%**************************************************************

%STEP RESPONSE OF THE FIRST ORDER CLOSED LOOP TRANSMITTANCE OF PLL

%H(S) = 1;

%SYSTEM TYPE NUMBER = 1;

%THETAo/THETAi (output phase/input phase)

close all

kv = 1;

kd = 1;

dt = 0.01

t = 0:dt:2

u = ones(1,length(t))

g11 = [tf([2*pi*kv*kd],[1 2*pi*kv*kd])] %its the transfer function given in the

handout

[y11 t] = lsim(g11,u,t)

matlab锁相环仿真

matlab锁相环仿真

锁相环

1. svpwm调制

（1）、simulink搭建的结构图为

（2）、三相正弦波经过alpha-beta 坐标变换的x-y坐标图形为

（2）、以上结果经过svpwm调制模块后输出的适量顶点轨迹xy图形为 2

2、三相锁相环的设计

（1）、三相锁相环的原理为

三相锁相环的基本原理是基于坐标变换，采用静止坐标变换和同步坐标变换完成鉴相功能（将输入的三相电压经过坐标变换输出输入电压（相位给定）与输出信号的相位差），然后经过滤波器将高频信号过滤，经过pi调节器锁定到输入信号的频率，然后经过积分器对频率w进行积分得到电角度。最后将输出反馈到输入端，构成闭环系统。

（2）、结构框图为

Pll局部结构图为

（3）、仿真结果与分析

1 三相电源中含有谐波

电源波形含有五次谐波

电源波形

仿真结果为

当三相电源不平衡时

仿真结果图为

当含有直流分量是

电源波形为

仿真结果图为

对以上仿真结果的具体分析为

如果电源中含有直流分量，在进行abc到dq变换过程中直流分量会自动消失掉，故输出波形中不会含有直流分量 当电源中含有谐波时变换以后会是一个正弦量这个时候在系统中添加一个滤波器将高频信号过滤掉即可。

其实锁相环最终的输出量为与输入量同相位的基波分量。

3 单相锁相环的设计

结构图为

pll具体结构图为 仿真结果

该仿真电源含有三相谐波

matlab pll锁相环原理

matlab pll锁相环原理

标题：MATLAB中的PLL锁相环原理

一、介绍PLL锁相环的概念

PLL（Phase-Locked Loop）锁相环是一种常用的控制系统，广泛应用于通信系统、数字信号处理和电力系统等领域。它通过比较输入信号与本地参考信号的相位差，实现对输入信号的精确跟踪和同步。在MATLAB中，我们可以通过编写代码来模拟PLL锁相环，并深入理解其工作原理。

二、PLL锁相环的基本结构

PLL锁相环由相位比较器、低通滤波器、VCO（Voltage-Controlled

Oscillator）和分频器等组成。它的基本结构如下：

1. 相位比较器：用于比较输入信号和本地参考信号的相位差，并产生控制电压。

2. 低通滤波器：将相位比较器输出的控制电压进行滤波，去除高频噪声，得到稳定的调节电压。

3. VCO：根据低通滤波器输出的调节电压，调节其输出频率，实现对输入信号的跟踪。

4. 分频器：将VCO输出的信号进行分频，得到本地参考信号，用于与输入信号进行比较。

三、PLL锁相环的工作原理

PLL锁相环的工作过程可以分为锁定和跟踪两个阶段。

1. 锁定阶段：在初始时刻，输入信号的频率与VCO的输出频率不同步。相位比较器会检测到二者之间存在相位差，产生相应的控制电压，通过低通滤波器传递给VCO。VCO根据控制电压，调节其输出频率，使其逐渐与输入信号频率同步，最终达到锁定状态。

2. 跟踪阶段：一旦锁定完成，PLL锁相环会持续监测输入信号的频率变化，并调节VCO的输出频率，确保其始终与输入信号同步。低通滤波器起到平稳调节的作用，使得VCO的输出频率能够迅速跟随输入信号的变化。

四、MATLAB中的PLL锁相环模拟

在MATLAB中，我们可以利用Simulink工具箱来建立PLL锁相环的模型，并进行仿真分析。我们需要使用Simulink中的基本模块，如正弦波源、相位比较器、低通滤波器、VCO和分频器等，按照PLL锁相环的基本结构进行搭建。

数字锁相放大器原理及其Matlab仿真

数字锁相放大器原理及其Matlab仿真

数字锁相放大器原理及其Matlab仿真

摘要：

数字锁相放大器作为一种新型的放大器，其原理和应用逐渐受到人们的关注。本文主要介绍数字锁相放大器的基本工作原理和Matlab仿真的方法。基于数字信号处理技术，数字锁相放大器通过数字积分器和数字锁相环的组合实现了高精度的信号放大和相位锁定。在Matlab环境下，仿真过程首先建立数字锁相放大器的模型，然后进行参数设置和仿真测试。通过多次调整模型参数，并对仿真结果进行分析，得到最优的数字锁相放大器设计方案。本文的研究可以为数字锁相放大器的实际应用提供参考。

关键词：

数字锁相放大器、数字信号处理、数字积分器、数字锁相环、Matlab仿真

正文：

一、引言

数字锁相放大器作为一种新型的放大器，其应用范围涉及多个领域，如精密测量、生物医学、材料科学等。与传统的电子放大器相比，数字锁相放大器具有响应速度快、抗干扰性强、精度高等优点。为了更好地掌握数字锁相放大器的原理和应用，本文通过Matlab仿真的方法进行研究，以期发现数字锁相放大器的最佳设计方案。

二、数字锁相放大器原理

数字锁相放大器基于数字信号处理技术实现了高精度的信号放大和相位锁定。其基本工作原理是：将待放大信号与参考信号做乘积，再将乘积信号通过数字积分器得到直流分量和交流分量。然后将交流分量输入数字锁相环进行相位锁定，最后从数字锁相放大器的输出端可以获得相位锁定后的信号。

数字锁相放大器的电路图如下所示：

图1 数字锁相放大器的电路图

其中，$u_i$表示待放大信号，$u_{ref}$为参考信号，$v$为输出端信号，$n_i$，$n_{ref}$，$n$为噪声信号。

数字积分器的计算公式为：

$$y(n)=y(n-1)+\frac{T}{2}\left(x(n)+x(n-1)\right)$$

其中，$x(n)$为输入信号，$y(n)$为输出信号，$T$为采样周期。

数字锁相环的计算公式为：

$$\theta_{n}=\theta_{n-1}+K_{p} \Delta \varphi_{n}+K_{i}
