抗浮锚杆施工工艺新编

超高层抗浮锚杆施工工艺创新发布单位：中国建筑第八工程局有限公司青岛公司绿城·青岛深蓝广场Q C小组一、工程概况绿城•青岛深蓝中心项目位于市南区香港路商圈黄金地段，是青岛市重点工程，中建八局标准化管理示范工程，绿城集团精细化管理示范工程。

工程质量目标为确保“泰山杯”，争创“鲁班奖”，一次性质量验收合格，确保绿城集团精品工程银奖。

本工程特色商业裙房部分及非主楼地下室部分采用抗浮锚杆施工工艺，一期抗浮锚杆共1853根，二期总共4226根，锚杆入岩深度为5m。

单根锚杆设计：采用3根HRB400直径25钢筋，钻孔直径180mm，锚杆承载力特征值为620KN，最大实验加载取值为920KN。

图1 抗浮锚杆图纸二、QC小组简介表一绿城·青岛深蓝广场QC小组简介6 李宝泉26 男本科助理工程师组员、成果总结60小时7 赵同德24 男本科工程师组员、计划实施48小时8 周唐29 男本科工程师组员、计划实施48小时9 赵红瑾26 男本科助理工程师组员、计划实施48小时10 李鹏31 男本科物资经理组员、物资采购40小时11 李广振29 男专科助理工程师组员、班组长40小时三、选择课题QC小组成立后收集现场施工技术资料，主要包括锚杆施工图纸、项目部施工技术方案、锚杆成孔原始记录、锚杆拉拔试验报告、施工日志等资料；然后深入现场进行实质性调查，与现场一线工人深入沟通，掌握第一手资料。

通过调查研究及数据分析对比，发现如下工序较为繁琐，容易出现质量隐患，对锚杆施工影响较大：1、原设计中锚杆钢筋定位采用定位支架，定位支架间距1000mm，定位支架与锚杆采用绑扎连接，不得采用焊接，锚杆调运至现场过程中，锚杆定位支架会出现偏位甚至脱落现象，返工现象比较频繁。

图2 间距1000mm定位支架绑扎2、每根锚杆须对三根钢筋分别与止水钢板进行焊接，焊缝需饱满，操作难度系数大，加工费时。

图3 止水钢板焊接操作图3、锚杆由三根直径25钢筋组成，加之锚杆较长，不易安装，人力耗费较大，注浆管伸入孔底费时费力，且影响施工质量。

抗浮锚杆施工方案一、工程地质概述第1层杂填土，该层广泛分布于各桩孔，层底绝对标高为-1m~- 5m，成分复杂，强度低且不均匀，有一定的自稳能力。

第6层粗砂，仅见于少部桩孔，大部分厚度1m~2m，局部区域厚度在4m 左右，黄褐色，饱和，中密~密实，混有30%左右的粘性土，砾砂孔隙间充填粘性土，以孔隙式接触式胶结为主。

地基承载力特征值fak＝220kPa。

第11层粉质粘土，可见于大部分桩孔，厚度2m~9m，以粘性土为主，手捻有砂感，地基承载力特征值fak＝200kPa。

第16层强风化带，该层广泛分布于各桩孔，层厚大部分为1m左右，局部深达7m，中粗粒结构，块状构造，主要矿物成分长石、石英、黑云母，矿物蚀变强烈，长石多高岭土化，地基承载力特征值fŽak••＝1000kPa，单桩极限端阻力标准值qpk=4000 kPa。

第17层中等风化带，局布孔缺失，厚度0.40m~14.00m，缺失部位为18层，地基承载力单轴抗压强度标准值为frk=9.84Mpa，属软岩。

第18层花岗岩微风化带，层厚未揭穿，缺失部位为18层，地基承载力特征值fak＝4000kPa，单桩极限端阻力标准值qpk=9000 kPa。

岩石饱和单轴抗压强度标准值为frk=19.13Mpa，属较软岩。

二、抗浮锚杆施工㈠工艺流程定位→开孔（过垫层）→钻进（搅拌）至设计深度→退出钻杆→钢筋制作与安装→灌浆→移位校正。

鉴于本工程特殊情况，北部未开挖的部分，锚杆先行施工，并根据钻孔实际尺寸进行锚杆钢筋的制作，关于锚杆钢筋的锚固方式以及长度联系设计单位进行确定。

㈡施工方法1、施工准备工作①掌握抗浮锚杆施工区基础等情况；本工程基础底板顶标高为-13.300，厚度为700mm，积水坑排水沟较多；锚杆②检验抗浮锚杆的制作工艺；先制作锚杆工艺样板，待建筑师、监理、业主批准后再进行施工。

③检查原材料的品种、质量和规格型号，以及相应的检验报告以及复试报告。

2、抗浮锚杆施工方法①钻孔：采用钻机成孔直径150mm，成孔至设计深度。

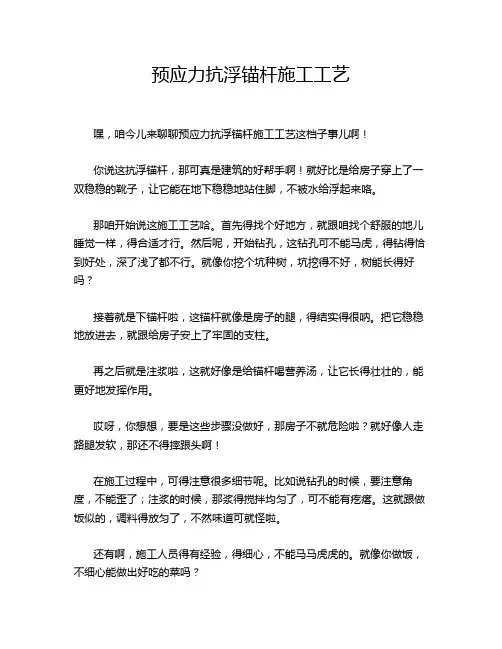

预应力抗浮锚杆施工工艺嘿，咱今儿来聊聊预应力抗浮锚杆施工工艺这档子事儿啊！你说这抗浮锚杆，那可真是建筑的好帮手啊！就好比是给房子穿上了一双稳稳的靴子，让它能在地下稳稳地站住脚，不被水给浮起来咯。

那咱开始说这施工工艺哈。

首先得找个好地方，就跟咱找个舒服的地儿睡觉一样，得合适才行。

然后呢，开始钻孔，这钻孔可不能马虎，得钻得恰到好处，深了浅了都不行。

就像你挖个坑种树，坑挖得不好，树能长得好吗？接着就是下锚杆啦，这锚杆就像是房子的腿，得结实得很呐。

把它稳稳地放进去，就跟给房子安上了牢固的支柱。

再之后就是注浆啦，这就好像是给锚杆喝营养汤，让它长得壮壮的，能更好地发挥作用。

哎呀，你想想，要是这些步骤没做好，那房子不就危险啦？就好像人走路腿发软，那还不得摔跟头啊！在施工过程中，可得注意很多细节呢。

比如说钻孔的时候，要注意角度，不能歪了；注浆的时候，那浆得搅拌均匀了，可不能有疙瘩。

这就跟做饭似的，调料得放匀了，不然味道可就怪啦。

还有啊，施工人员得有经验，得细心，不能马马虎虎的。

就像你做饭，不细心能做出好吃的菜吗？咱再说说这质量控制，那可太重要啦！就跟咱买东西要看质量一样，这抗浮锚杆的质量要是不行，那房子能安全吗？所以得严格把关，每个环节都不能放过。

这预应力抗浮锚杆施工工艺啊，虽然听起来有点复杂，但只要咱一步一步认真做，肯定能做好。

你说是不是？咱可不能小瞧了这小小的锚杆，它的作用可大着呢！它能让我们的建筑稳稳地立在地上，不怕水的侵扰。

总之啊，预应力抗浮锚杆施工工艺是个很重要的事儿，咱得重视起来，把每个环节都做好，这样才能保证建筑的质量和安全。

咱可不能让房子在地下摇摇晃晃的，那可不行！这就是我对预应力抗浮锚杆施工工艺的看法，你们觉得呢？。

抗浮锚杆施工工艺抗浮锚杆施工工艺：
1. 施工前准备
1.1 项目概述
1.2 施工任务和目标
1.3 施工组织与管理
1.4 施工环境和安全要求
1.5 材料设备准备
2. 前期工程准备
2.1 资料审查与分析
2.2 方案设计与优化
2.3 校核与验收
3. 锚杆类型和选用
3.1 桥式锚杆
3.2 顶升式锚杆
3.3 钢筋预应力锚杆
3.4 锚喷锚杆
3.5 纤维锚杆
4. 施工过程
4.1 剖析土体特性
4.2 施工区块划分
4.3 打孔与清孔
4.4 锚固杆安装
4.5 预应力张拉
4.6 注浆
4.7 后期处理
5. 施工管理
5.1 施工人员组织与培训 5.2 施工进度计划与监控 5.3 质量控制与质量验收 5.4 安全管理与事故预防
5.5 环境保护与管理
6. 施工质量控制
6.1 施工前质量控制
6.2 施工过程质量控制
6.3 施工后质量控制
7. 施工效果评估与监测
7.1 静力荷载试验
7.2 应力监测
7.3 变形监测
8. 施工经验总结与改进
8.1 施工难点及解决办法 8.2 施工优化和创新
8.3 后续维护措施
附件：
1. 工程图纸
2. 施工计划表
3. 施工记录表
4. 材料验收记录
5. 安全事故报告
法律名词及注释：
1. 建设法规：指国家相关法律法规，包括建造法、施工安全法等。

2. 隐患：指潜在存在的危（wei）险因素，可能引起安全事故。

3. 质量验收：指对施工工程的质量进行检验和评估，以确定是否符合相关标准和要求。

(精编)抗浮锚杆施工方案抗浮锚杆施工方案目录第一章施工条件3一、编制依据3二、工程概况3三、地层概况4四、水文地质情况5第二章抗浮桩(锚杆)设计与基本试验6一、抗浮锚杆结构设计主要参数6二、抗浮锚杆拉力设计参数6三、抗浮锚杆基本试验7第三章施工组织和措施10一、施工准备10二、施工进度安排13三、抗浮桩锚杆施工工艺流程、技术参数14四、排污措施20五、应急措施20六、成品保护措施20七、施工组织措施23第四章工程施工质量保证措施25一、质量控制措施25二、质量保证具体内容26三、材料质量要求及节约措施28第五章文明施工与安全措施29一、安全生产、文明施工29二、安全保证体系及措施31三、环保文明施工保证体系及措施33第一章施工条件二、工程概况本工程由1栋高层多功能主体大楼及其四周纯地下室部分组成，主体大楼建筑总高度105.90m，主结构为钢筋混凝土框架剪力墙结构＋钢结构，外围纯地下建筑为框架结构，总建筑面积100660m2。

地下四层，基础板厚600mm～2000mm，基础埋深约-24.50m，±0.00=44.20m，地下水常年水位即历年最高位在标高38.52m~41.02m，抗浮设计水位为标高37.00m，抗浮水压145kN/m2。

因此，拟采用抗浮锚桩设计方案对建筑物整体抗浮，保证建筑物的稳定和正常使用。

目前基坑内已施工。

三、地层概况《岩土工程勘察报告》，基础底板以下地层各层情况如下：1、粘土、重粉质粘土⑤层：褐黄色，湿～饱和，可塑～硬塑，属中低～低压缩性土，层顶标高21.36~24.29m；2、卵石、圆砾⑥层：内含细砂、中砂为杂色，低压缩性，层顶标高19.26~21.53m；3、粉质粘土、重粉质粘土⑦层：褐黄色，湿～饱和，可塑～硬塑，属中低～低压缩性土，层顶标高10.31~12.02m；4、卵石、圆砾⑧层：内含细砂、中砂为杂色，低压缩性，层顶标高6.65~8.88m；5、粉质粘土、粘质粉土⑨层：褐黄色，湿～饱和，硬塑～可塑，低压缩性土，层顶标高-3.67~-3.34m；6、卵石、圆砾⑩层：内含细砂、中砂为杂色，低压缩性，层顶标高-10.94~-10.16m；7、粉质粘土、重粉质粘土⑾层：褐黄色，湿～饱和，可塑～硬塑，低压缩性土，层顶标高-21.54m。

抗浮锚杆施工方案1工程概况本工程抗浮锚杆钢筋为3根HRB400E28钢筋，锚杆孔直径160mm，除特殊情况外锚杆有效长度为6m，注浆材料强度不低于30MPa。

2主要工艺流程测量放孔→钻机成孔→清孔提钻→置入杆体→拔管→压力注浆3主要施工工艺（1）测量放孔在进行测放时，必须确保测量的准确性，并在测放过程中做好详尽的记录。

完成孔位放测后，应确保偏差控制在100mm以内。

（2）钻机成孔在锚杆孔位确定后，应使用液压锚杆钻机进行钻孔作业（在钻孔过程中，应边加钻杆边加套管，但在基岩内则不使用套管）。

此钻孔过程需采用跟管钻进方式，并利用空压机产生的高压空气进行排渣处理。

当达到设计深度后，不得立即停钻，而应保持稳钻状态持续1分钟。

随后，利用拔管机将套管拔出，注意在下钢筋束后进行操作。

（3）清孔提钻钻孔完成后，需利用高压空气清除孔内残余的渣土，直至孔口排出的风中不再含有尘屑为止，以确保孔内无沉渣存在。

同时，现场工程师及质检员应对孔深进行检测，并确认锚孔的偏斜度不超过1度。

待所有要求均符合标准后，方可进行下一道工序的施工。

（4）置入杆体锚杆的制作需使用切断机、电焊机及对焊机等设备。

在将锚杆插入钻孔时，应确保锚杆顺直无扭曲。

若锚杆表面存在锈迹，需先进行除锈处理。

每根钢筋的长度误差应控制在30mm至100mm之间。

锚杆与灌浆管应同时插入钻孔底部，特别是对于土层锚杆而言，其插入孔内的深度不得小于锚杆的总长度，且锚杆下端与孔底之间应预留约50mm的空间。

灌浆管采用Φ20增强塑料管制作，其末端不封口，并在下段约1.0m的范围内钻有4个螺旋型布置的Φ8出浆孔。

Φ20灌浆管需用铁丝绑扎在钢筋的中部位置，并在灌浆完成后保留在孔内不拔出。

（5）拔管在钢筋束下入后，应使用拔管机将套管拔出。

在拔管过程中，需确保钢筋不会随套管一同被拔出，并随时复核钢筋上剩余的长度是否符合要求。

（6）压力注浆灌浆前的准备工作包括检查制浆设备和灌浆泵是否正常运行以及送浆管路是否畅通无阻等。

(精编)抗浮锚杆施工方案抗浮锚杆施工方案目录第一章施工条件3一、编制依据3二、工程概况3三、地层概况4四、水文地质情况5第二章抗浮桩(锚杆)设计与基本试验6一、抗浮锚杆结构设计主要参数6二、抗浮锚杆拉力设计参数6三、抗浮锚杆基本试验7第三章施工组织和措施10一、施工准备10二、施工进度安排13三、抗浮桩锚杆施工工艺流程、技术参数14四、排污措施20五、应急措施20六、成品保护措施20七、施工组织措施23第四章工程施工质量保证措施25一、质量控制措施25二、质量保证具体内容26三、材料质量要求及节约措施28第五章文明施工与安全措施29一、安全生产、文明施工29二、安全保证体系及措施31三、环保文明施工保证体系及措施33第一章施工条件二、工程概况本工程由1栋高层多功能主体大楼及其四周纯地下室部分组成，主体大楼建筑总高度105.90m，主结构为钢筋混凝土框架剪力墙结构＋钢结构，外围纯地下建筑为框架结构，总建筑面积100660m2。

地下四层，基础板厚600mm～2000mm，基础埋深约-24.50m，±0.00=44.20m，地下水常年水位即历年最高位在标高38.52m~41.02m，抗浮设计水位为标高37.00m，抗浮水压145kN/m2。

因此，拟采用抗浮锚桩设计方案对建筑物整体抗浮，保证建筑物的稳定和正常使用。

目前基坑内已施工。

三、地层概况《岩土工程勘察报告》，基础底板以下地层各层情况如下：1、粘土、重粉质粘土⑤层：褐黄色，湿～饱和，可塑～硬塑，属中低～低压缩性土，层顶标高21.36~24.29m；2、卵石、圆砾⑥层：内含细砂、中砂为杂色，低压缩性，层顶标高19.26~21.53m；3、粉质粘土、重粉质粘土⑦层：褐黄色，湿～饱和，可塑～硬塑，属中低～低压缩性土，层顶标高10.31~12.02m；4、卵石、圆砾⑧层：内含细砂、中砂为杂色，低压缩性，层顶标高6.65~8.88m；5、粉质粘土、粘质粉土⑨层：褐黄色，湿～饱和，硬塑～可塑，低压缩性土，层顶标高-3.67~-3.34m；6、卵石、圆砾⑩层：内含细砂、中砂为杂色，低压缩性，层顶标高-10.94~-10.16m；7、粉质粘土、重粉质粘土⑾层：褐黄色，湿～饱和，可塑～硬塑，低压缩性土，层顶标高-21.54m。

抗浮锚杆专项施工方案一、施工前准备。

在进行抗浮锚杆专项施工之前，首先需要进行充分的施工前准备工作。

包括但不限于，确定施工方案、编制施工组织设计、制定施工安全技术措施、准备必要的施工材料和设备等。

在准备工作中，要充分考虑施工现场的实际情况，确保施工方案的可行性和安全性。

二、施工过程。

1. 安装预制混凝土桩。

首先，需要进行预制混凝土桩的安装工作。

在进行安装前，要对桩位进行精确测量和标定，确保桩位的准确性和稳定性。

然后，按照设计要求，采用适当的设备和工艺，进行预制混凝土桩的安装，确保桩的垂直度和承载能力。

2. 安装锚杆。

在预制混凝土桩安装完成后，需要进行锚杆的安装工作。

首先，要对锚杆进行检查，确保其质量符合要求。

然后，按照设计要求和施工方案，进行锚杆的定位和安装，确保锚杆的稳固性和承载能力。

3. 浇筑混凝土。

在预制混凝土桩和锚杆安装完成后，需要进行混凝土的浇筑工作。

在进行浇筑前，要对浇筑模板进行检查和调整，确保其完好无损。

然后，按照设计要求和施工方案，进行混凝土的浇筑，确保混凝土的密实性和强度。

三、施工后收尾。

在抗浮锚杆专项施工完成后，需要进行相应的收尾工作。

包括但不限于，清理施工现场、进行施工质量检查、编制施工总结报告等。

在收尾工作中，要对施工过程中出现的问题和不足进行总结和反思，为今后的施工工作提供经验和借鉴。

四、安全注意事项。

在进行抗浮锚杆专项施工时，需要严格遵守相关的安全操作规程和标准，确保施工过程中的安全。

特别是在进行预制混凝土桩和混凝土浇筑工作时，要加强对施工现场和施工人员的安全监管，防止发生意外事故。

以上就是抗浮锚杆专项施工方案的相关内容，希望能够对施工人员在进行相关工作时有所帮助。

抗浮锚杆施工工艺1、施工工艺流程锚孔定位编号→钻机就位→钻孔→下钢筋锚→一次注浆→下石子→拔管→二次注浆→封锚→完成2、施工工艺1) 放线定位①按施工桩位平面布置图放线确定桩位，做好标记和预检；②桩位误差控制在规范要求之内。

2)锚孔钻进方法①安装锚孔钻机、调平、调立、稳固；②锚孔孔径150mm，孔径偏差不大于2cm，钻孔深度偏差不应小于设计深度1%，也不宜大于设计深度500mm，成孔深度达到设计要求；③锚孔钻进经常检查钻头尺寸，保证钻孔孔径；④掌握锚孔中心度，防止锚孔偏斜，跑斜后应采取措施，重新成孔。

3) 洗孔①锚孔成孔后，钻机清洗孔时间不小于1分钟，保证孔内泥浆排除，沉渣小于等于30cm；②做好孔口维护，防止渣土流入孔内。

4) 锚杆体加工制作及孔内安装①锚杆体为1Φ28长度为10.7m（根据设计方案确定）；②锚杆按2.0m间距焊接3Φ6定位中心支架；底部在一米的位置设置倒刺，采用与杆体同材料制作，长度为10cm；以使锚杆体保持平行及具有抗拔力，保证锚杆在锚孔中心；③注浆管采用两根内径20mm的塑料管与锚杆体连接，一根用于一次注浆可拔除，另一根管体底部2m长度范围内每间隔50cm设置溢浆孔并用胶带封孔；长度要求：能满足能自孔底开始依次向上的注浆长度；④锚杆体采用人工安放；下锚前，锚杆制作质量和锚杆长度需经监理验收合格后，方可下入孔内。

⑤锚杆按设计及规范制作组装；5) 注浆①浆液配制：采用纯水泥浆，配合比为0.5，水泥采用P.C32.5。

②水泥浆搅拌均匀，具有可靠性，低泌浆性；③一次注浆：采用孔底返浆法，利用杆体上一次注浆管与注浆机连接，注浆量以注满孔为准，充盈系数达1.2以上；注浆作业连续，注浆管要边注边拔，拔管高度不超出孔内浆液面；④下石子：采用粒径为5—10cm的碎石填充，在一次注浆完成后对孔内进行碎石填充，保证碎石填满孔内。

⑤二次注浆：待一次注浆体初凝强度达5.0MPa后（一次注浆完成后2个小时后）即可用高压注浆管进行二次高压注浆。

抗浮锚杆动工工艺之阳早格格创做1、动工工艺过程锚孔定位编号→钻机便位→钻孔→下钢筋锚→一次注浆→下石子→拔管→二次注浆→启锚→完毕2、动工工艺1) 搁线定位①按动工桩位仄里安插图搁线决定桩位，干佳标记表记标帜战预检；②桩位缺点统制正在典型央供之内.2)锚孔钻进要收①拆置锚孔钻机、调仄、调坐、牢固；②锚孔孔径150mm，孔径偏偏好没有大于2cm，钻孔深度偏偏好没有该小于安排深度1%，也没有宜大于安排深度500mm，成孔深度达到安排央供；③锚孔钻进时常查看钻头尺寸，包管钻孔孔径；④掌握锚孔核心度，预防锚孔偏偏斜，跑斜后应采与步伐，重新成孔.3) 洗孔①锚孔成孔后，钻机荡涤孔时间没有小于1分钟，包管孔内泥浆排除，重渣小于等于30cm；②干佳孔心维护，预防渣土流进孔内.4) 锚杆体加工创制及孔内拆置①锚杆体为1Φ28少度为10.7m（根据安排规划决定）；②；底部正在一米的位子树坐倒刺，采与与杆体共资料创制，少度为10cm；以使锚杆体脆持仄止及具备抗拔力，包管锚杆正在锚孔核心；③注浆管采与二根内径20mm的塑料管与锚杆体连交，一根用于一次注浆可革除，另一根管体底部2m少度范畴内每隔断50cm树坐溢浆孔并用胶戴启孔；少度央供：能谦脚能自孔底启初依次进与的注浆少度；④锚杆体采与人为安顿；下锚前，锚杆创制品量战锚杆少度需经监理查支合格后，圆可下进孔内.⑤锚杆按安排及典型创制组拆；5) 注浆①浆液配制：采与杂火泥浆，协共比为0.5，火泥采与P.C3.②火泥浆搅拌匀称，具备稳当性，矮泌浆性；③一次注浆：采与孔底返浆法，利用杆体上一次注浆管与注浆机连交，注浆量以注谦孔为准，充盈系数达1.2以上；注浆做业连绝，注浆管要边注边拔，拔管下度没有超出孔内浆液里；④下石子：采与粒径为5—10cm的碎石弥补，正在一次注浆完毕后对于孔内举止碎石弥补，包管碎石挖谦孔内.⑤二次注浆：（一次注浆完毕后2个小时后）即可用下压注浆管举止二次下压注浆.采与孔底返浆法，将注浆管连交二次压浆管，用注浆机将火泥浆通过注浆管注进孔底，火泥浆从钻孔底心背中依次充谦并将孔内气氛压出，而火泥浆则由孔眼处挤出并冲破第一次注浆体.○6补浆：待孔内素浆初凝后，启动注浆泵举止补浆曲至孔内浆液歉谦.6) 动工注意事项：①锚杆体应无益伤.②锚杆体的采用考查(基原考查、查支考查)，品量的央供等，应庄重按有闭典型、规程举止，克制盲目支配，免得爆收伤害.③锚孔内的火泥浆应有脚够的保护时间，正在保护期内没有得移动锚杆.3、废品呵护步伐公司创制废品呵护收袖小组，名目经理任小组组少，死产副经理任小组副组少现场创制废品呵护小组，废品呵护小组每天24小时举止凡是查看战维护.1) 抗浮锚杆动工历程中废品呵护步伐正在锚杆完毕灌浆处事以来，怎么样对于已完毕的锚杆举止呵护，是废品呵护的要害部分.根据本量情况，计划采与如下步伐：①为了预防后绝前提动工对于锚杆制成益害，所有板滞没有允许加进该天区举止处事.②对于伸出处事里的锚杆体用素火泥浆举止涂抹，以预防锚杆体锈蚀.③抗浮锚杆必须分区而且依照一定的程序举止动工，千万于克制各处启花，进而删大废品呵护的易度.2) 底板动工历程中废品呵护步伐为了预防正在底板动工历程中，锚杆体果钢筋输送、绑扎、焊交、混凝土浇筑等工序动工时制成益害，根据工程本量情况，将需要采与如下呵护步伐：①前提底板动工时，千万于克制正在锚杆部位举止焊交战火焰切割处事.②正在混凝土浇筑前，对于锚杆体锚固部分局部举止查看，并举止二次防腐。
