1 第6章 铁路线路工程图
小知识 中国高速铁路总体规划及展望 根据《中国铁路中长期发展规划》，到2020年，为满足快速增长的旅客运输需求，建立省会城市及大中城市间的快速客运通道，规划“四纵四横”铁路快速客运通道以及三个城际快速客运系统。建设客运专线万公里以上，速度目标值达到每小时200公里及以上。
“四纵”客运专线：北京—上海（京沪高速铁路）、北京—武汉—广州—深圳—香港（京港高速铁路）、北京—沈阳—哈尔滨、杭州——福州—深圳（沿海高速铁路）。
“四横”客运专线：—郑州—兰州、杭州—南昌—长沙—昆明（沪昆高速铁路）、青岛—石家庄—、上海—南京—武汉—重庆—成都（沪汉蓉高速铁路）。
三大城际客运系统：①：北京—天津；②长江三角洲地区：南京—上海—杭州；③珠江三角洲地区：广州—深圳、广州—珠海、广州—佛山。
几个重要路段客运专线：向莆铁路自南昌枢纽引出，经江西抚州、福建沙县至莆田（福州），全长约560公里。这条铁路将构成我国中西部地区至东南沿海新的、路程更短的通道。还有九江南昌、海南东环、南京杭州、南京安庆、成棉峨、长春吉林等客运专线铁路。
中投顾问认为：中国高速铁路建设进程正在不断加快。目前，武汉及周边城际圈、郑州及周边城际圈、长沙—株州—湘谭地区、长春—吉林等经济集中带或经济据点，均将规划修建。除此之外，广州至南宁、广州至、成都至兰州等重要省会之间或重大城市之间，将来随着经济规模的扩大和客运需求的增加，都将陆续修建200公里及以上的客运专线或城际铁路。预计到2020年，中国200公里及以上时速的高速铁路建设里程将超过1.8万公里，将占世界高速铁路总里程的一半以上。
知识目标：
1、了解《铁路工程制图标准》（TB/T 10058—98）、《铁路工程制图图形符号标准》（TB/T 10059—98）对铁路线路工程图的相关规定；
2、掌握铁路线路工程图的表达方式。
能力目标：
道路工程概论讲义
第1-3章 1
第3章 路线交叉
道路与道路或道路与铁路相交部位称为道路交叉口(由于道路的纵横交错而形成很多交叉口)。它是道路系统的重要组成部分，是道路交通的咽喉。
因为交叉口的存在：
①相交道路的各种车辆和行人都要在交叉口汇集、通过，易发生交通事故；
②由于人、车之间的相互干扰，特别是非机动车的干扰，阻滞了交通的流畅，降低了道路的通行能力；
③此外，在交叉口处的周期性刹车、起动，对于燃料、车辆机件消耗和轮胎磨损都很大。
因此，对于道路交叉口，如何设法减少以至消灭交通事故，提高交叉口的通行能力是道路设计的一项重要任务。
§3-1 平面交叉口的交通分析
一、交叉口的交通分析
1．交错点
进出交叉口的车辆由于行驶方向不同，车辆与车辆之间的交错也有所不同，产生交错点的性质也不一样。同一行驶方向的车辆向不同方向分开的地点称为分流点；来自不同行驶方向的车辆以较小角度向同一方向汇合的地点，称为合流点；来自不同行驶方向的车辆以较大角度(≥900)相互交叉的地点，称为冲突点(危险点)，如图1-3-l所示。
上述不同类型的交错点是影响交叉口行车速度和发生交通事故的主要原因，其中以冲突点对交通的影响最大，车辆容易产生碰撞；其次是合流点，是车辆产生挤撞的危险地点，对交通安全不利。所以，在交叉口的设计中，要尽量设法减少冲突点和合流点，尤其是要减少和消灭冲突点。
2．交通分析
在没有交通管制的情况下，三条、四条、五条道路平面相交时的冲突点分别如图1-3-1所示。
通过上图的交通分析，可得出如下结论：
(1)在平面交叉口上，都存在冲突点(危险点)，并随着相交道路条数增加而急剧增加。
如三条道路相交的冲突点只有3个、合流点3个；四条道路相交的冲突点则增加到16个、合流点8个；而五条道路相交时，冲突点竞达到50个，合流点为15个。
2(2)(1)(2)6nnnnn分流点合流点冲突点

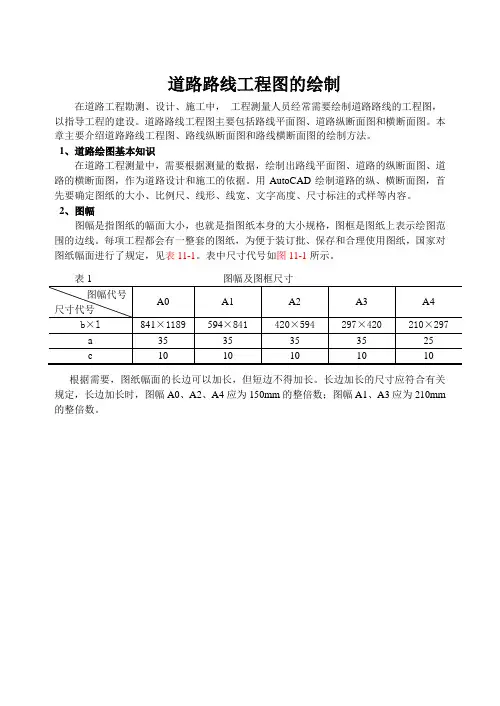

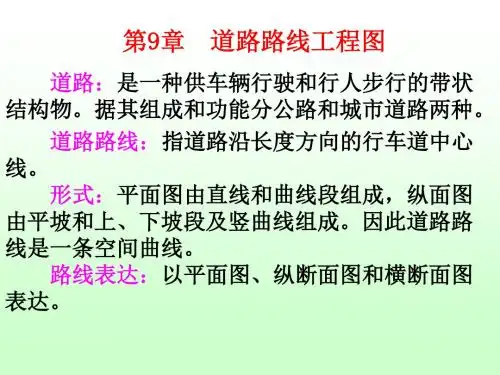

道路路线工程图的绘制
在道路工程勘测、设计、施工中， 工程测量人员经常需要绘制道路路线的工程图，以指导工程的建设。道路路线工程图主要包括路线平面图、道路纵断面图和横断面图。本章主要介绍道路路线工程图、路线纵断面图和路线横断面图的绘制方法。
1、道路绘图基本知识
在道路工程测量中，需要根据测量的数据，绘制出路线平面图、道路的纵断面图、道路的横断面图，作为道路设计和施工的依据。用AutoCAD绘制道路的纵、横断面图，首先要确定图纸的大小、比例尺、线形、线宽、文字高度、尺寸标注的式样等内容。
2、图幅 图幅是指图纸的幅面大小，也就是指图纸本身的大小规格，图框是图纸上表示绘图范围的边线。每项工程都会有一整套的图纸，为便于装订批、保存和合理使用图纸，国家对图纸幅面进行了规定，见表11-1。表中尺寸代号如图11-1所示。
表1 图幅及图框尺寸
图幅代号
尺寸代号 A0 A1 A2 A3 A4
b×l 841×1189 594×841 420×594 297×420 210×297
a 35 35 35 35 25
c 10 10 10 10 10
根据需要，图纸幅面的长边可以加长，但短边不得加长。长边加长的尺寸应符合有关规定，长边加长时，图幅A0、A2、A4应为150mm的整倍数；图幅A1、A3应为210mm的整倍数。 3、 图线
工程图是线框图，图中的信息都是由线条表示的。为了反映图中不同的内容和分清主次，必须采用不同的线型和线宽来表示。图纸上的实线、虚线、点划线、双点划线、折断线、波浪线等线型适用于不同的场合，同时应符合国家标准的有关规定。图线的宽度应根据图的复杂程度及比例大小，从《道路工程制图标准》规定的线宽系列：0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm、2.0mm中选取。基本线宽（b）应根据图样比例和复杂程度确定。

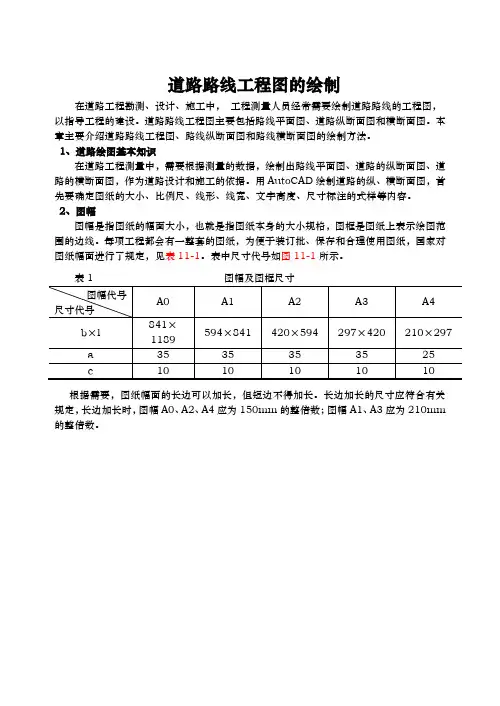

道路路线工程图的绘制
在道路工程勘测、设计、施工中， 工程测量人员经常需要绘制道路路线的工程图，以指导工程的建设。道路路线工程图主要包括路线平面图、道路纵断面图和横断面图。本章主要介绍道路路线工程图、路线纵断面图和路线横断面图的绘制方法。
1、道路绘图基本知识
在道路工程测量中，需要根据测量的数据，绘制出路线平面图、道路的纵断面图、道路的横断面图，作为道路设计和施工的依据。用AutoCAD绘制道路的纵、横断面图，首先要确定图纸的大小、比例尺、线形、线宽、文字高度、尺寸标注的式样等内容。
2、图幅
图幅是指图纸的幅面大小，也就是指图纸本身的大小规格，图框是图纸上表示绘图范围的边线。每项工程都会有一整套的图纸，为便于装订批、保存和合理使用图纸，国家对图纸幅面进行了规定，见表11-1。表中尺寸代号如图11-1所示。
表1 图幅及图框尺寸
图幅代号
尺寸代号 A0 A1 A2 A3 A4
b×l 841×1189 594×841 420×594 297×420 210×297
a 35 35 35 35 25
c 10 10 10 10 10
根据需要，图纸幅面的长边可以加长，但短边不得加长。长边加长的尺寸应符合有关规定，长边加长时，图幅A0、A2、A4应为150mm的整倍数；图幅A1、A3应为210mm的整倍数。 3、 图线
工程图是线框图，图中的信息都是由线条表示的。为了反映图中不同的内容和分清主次，必须采用不同的线型和线宽来表示。图纸上的实线、虚线、点划线、双点划线、折断线、波浪线等线型适用于不同的场合，同时应符合国家标准的有关规定。图线的宽度应根据图的复杂程度及比例大小，从《道路工程制图标准》规定的线宽系列：0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm、2.0mm中选取。基本线宽（b）应根据图样比例和复杂程度确定。
