串口线用途

串口线又称作串行接口线，是一种用于连接计算机设备和外部设备之间的数据传输线。它是计算机系统中常见的一种物理接口，主要用于进行数据的发送和接收。

串口线的用途十分广泛，它可以连接各种设备，如打印机、调制解调器、路由器、交换机、监控设备等等。它通过串口通信协议来控制和传输数据，将设备的信息传输到计算机或者其他设备上，实现数据的交换和处理。

串口线的主要作用包括以下几方面。

1. 数据传输：串口线是一种串行传输方式，能够以一个比特一个比特地传输数据。与并行传输相比，串行传输速度较慢，但传输距离可以更长，并且可靠性更高。因此，在需要传输较长距离的场合，如工控设备、远程监控设备等，一般采用串口线进行数据传输。

2. 控制设备：串口线可以用来控制各种外部设备的工作。通过计算机或者其他设备发送指令，串口线将指令传输给对应的设备，从而实现设备的启动、停止、配置等操作。比如，通过串口线可以控制打印机打印文件，控制调制解调器拨号上网等。

3. 数据采集：串口线可以用来进行数据的采集和监控。通过串口线将传感器、仪器等设备采集到的数据传输给计算机或者其他设备，实现数据的实时监测和处理。比如，在工业自动化中，通过串口线可以将各种传感器采集到的温度、压力、湿度等数据传输给计算机，进行数据分析和控制。

4. 软件调试：串口线可以用来对硬件设备进行调试和测试。通过串口线连接计算机和设备，可以方便地进行数据的调试和分析，以便更好地了解设备的性能和工作状态。在硬件开发和调试过程中，串口线是一种非常常见的工具。

5. 远程控制：串口线可用于远程设备的控制。通过串口线将计算机与远程设备连接起来，可以远程操作设备，实现远程控制。这在某些特殊场合下很有用，比如在工控系统中，可以通过串口线实现对分布式设备的远程管理和控制。

总结起来，串口线的用途非常广泛，涵盖了数据传输、设备控制、数据采集、软件调试和远程控制等多个方面。它不仅是计算机与外部设备之间的桥梁，也是各类设备与设备之间进行数据交换和通信的纽带。无论是在家庭、工业、医疗、交通等领域，都可以看到串口线的身影。同时，随着科技的进步和发展，串口线的形态也在不断发展，从传统的串口线发展到USB串口线、蓝牙串口线等更为方便快捷的设备连接方式。随着技术的进步，相信串口线在未来将继续发挥着重要的作用，为各类设备之间的数据交换和通信提供更为便捷和可靠的解决方案。

合集下载

中兴F820 串口线制作

中兴F820 串口线制作

该电缆线制作工艺适用于背部焊接DB9串口插座（公头）的ZXA10 F820。

制作电缆需要的物料清单：

物料 代码 数量

DB9电缆焊接插头（母） 042050100013 2

D型9芯直式电缆插头安装壳体及附件 042050100044 2

4芯电话线 310352520001 1.5~2米

标签 2

电缆线连接关系如下表及下图

计算机侧 F820侧

串口插座序号 线颜色 串口插座序号 线颜色

2 红 4 红

3 橙 3 橙

5 兰 1 兰

注： 不同批次的4芯电缆线，内部导线颜色可能有不同，若领到的电缆线颜色与上表不同，可根据具体情况，调整上表的线缆颜色，但须确保计算机侧和F820侧原来相同颜色的接插件序号仍然用相同颜色的线连接。

制作完成的线缆，请用标签纸分别做好标记，一头注明“接F820”，另一头注明“接计算机”。如下图。

USART串口协议

USART串口协议

USART串⼝协议

1、 串⾏通讯与并⾏通讯

按数据传送的⽅式，通讯可分为串⾏通讯与并⾏通讯，串⾏通讯是指设备之间通过少量数据信号线(⼀般是 8 根以下)，地线以及控制信

号线，按数据位形式⼀位⼀位地传输数据的通讯⽅式。⽽并⾏通讯⼀般是指使⽤ 8、 16、 32 及 64 根或更多的数据线进⾏传输的通讯⽅式，它们的通讯传输对⽐说明见下图：

很明显，因为⼀次可传输多个数据位的数据 ，在数据传输速率相同的情况下，并⾏通讯传输的数据量要⼤得多，⽽串⾏通讯则可以节省

数据线的硬件成本(特别是远距离时)以及 PCB 的布线⾯积，串⾏通讯与并⾏通讯的特性对⽐见下表：

不过由于并⾏传输对同步要求较⾼，且随着通讯速率的提⾼，信号⼲扰的问题会显著影响通讯性能，现在随着技术的发展，越来越多的应⽤

场合采⽤⾼速率的串⾏差分传输。

2、 全双⼯、半双⼯及单⼯通讯 根据数据通讯的⽅向，通讯⼜分为全双⼯、半双⼯及单⼯通讯，它们主要以信道的⽅向来区分，见下图：

3、 同步通讯与异步通讯

根据通讯的数据同步⽅式，⼜分为同步和异步两种，可以根据通讯过程中是否有使⽤到时钟信号进⾏简单的区分。

在同步通讯中，收发设备双⽅会使⽤⼀根信号线表⽰时钟信号，在时钟信号的驱动下双⽅进⾏协调，同步数据，见下图。通讯中通常双

⽅会统⼀规定在时钟信号的上升沿或下降沿对数据线进⾏采样。

在异步通讯中不使⽤时钟信号进⾏数据同步，它们直接在数据信号中穿插⼀些同步⽤的信号位，或者把主体数据进⾏打包，以数据帧的

格式传输数据，见下图，某些通讯中还需要双⽅约定数据的传输速率，以便更好地同步 。

在同步通讯中，数据信号所传输的内容绝⼤部分就是有效数据，⽽异步通讯中会包含有帧的各种标识符，所以同步通讯的效率更⾼，但

是同步通讯双⽅的时钟允许误差较⼩，⽽异步通讯双⽅的时钟允许误差较⼤。

4、 通讯速率

衡量通讯性能的⼀个⾮常重要的参数就是通讯速率，通常以⽐特率

(Bitrate)来表⽰，即每秒钟传输的⼆进制位数，单位为⽐特每

LIS系统专业名词及基本知识解释

LIS系统专业名词及基本知识解释

LIS专业名词解释

LIS:实验室信息管理系统（Laboratory Information Management System

简称：LIS）。 LIS是面向医院检验科、检验中心、动物实验所、生物医疗研究所等科研单位研发的集数据采集、传输、存储、分析、处理、发布等功能于一体的信息管理系统。

涉及项目：术语统一维护--收费项目（肝功能、肾功能）、仪器项目维护--检验项目（总蛋白、白蛋白、凝血酶原时间）

检验类别：生化、免疫、临检、微生物等等

输入-检验样本：全血、血清、分泌物、痰液、胆汁等等

输出-检验报告：给出检测数据和标准符合性的结论，是临床诊断、治疗的依据之一

微生物检验：

区分于常规检验，主要是研究与医学和疾病有关的病原微生物的生物学特性、致病性、免疫性，以及特异性诊断和防止措施的学科，目的是控制和消灭微生物引起的感染性疾病。微生物报告一般分为阳性报告及阴性报告，以两种完全不同的格式来区分。

抗生素:指由微生物（包括细菌、真菌、放线菌属）或高等动植物在生活过程中所产生的具有抗病原体或其他活性的一类次级代谢产物，能干扰其他生活细胞发育功能的化学物质。（青霉素、阿莫西林、头孢）

细菌：有完整的细胞结构（大肠杆菌、金黄色葡萄球菌）能独立生存于特殊环境

培养基:由人工配制而成的，专供微生物生长繁殖使用的混合营养物特制品,选择对应的培养基有助于所检测出的细菌的生长

敏感（S）:指该菌株能被测试药物使用的推荐剂量所抑制

耐药（R）:指该菌株不能被测试药物使用的推荐剂量所抑制

中介（I）:指该测试药物在生理浓集的部位具有临床效果，敏感与耐药的中介值

串口线：直通线、交叉线、9针头（公头）、9孔头（母头）

网线：标准网线

PCI卡：可插PC主机扩展槽的一种扩展卡，有不同接口，这里通常用到的是串口与网口

通讯参数：仪器与LIS连接传输数据，配对时所用的参数

通讯接口文档：介绍仪器以何种方式连接，传输至LIS的数据的格式怎么解的一种说明文档

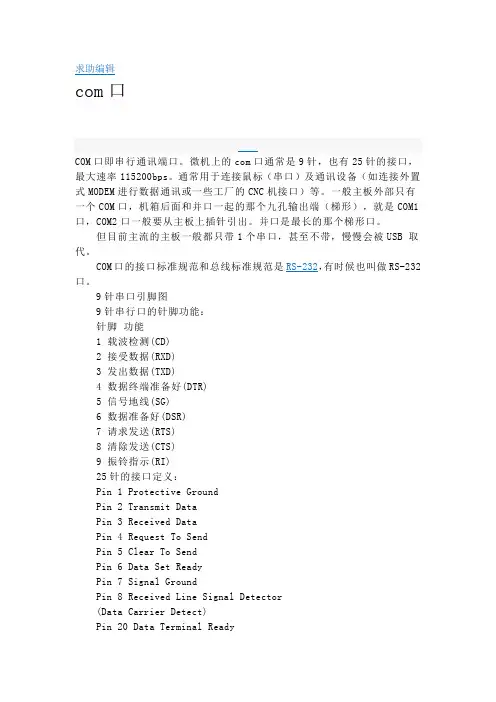

COM口

COM口

求助编辑

com口

COM口即串行通讯端口。微机上的com口通常是9针，也有25针的接口，最大速率115200bps。通常用于连接鼠标（串口）及通讯设备（如连接外置式MODEM进行数据通讯或一些工厂的CNC机接口）等。一般主板外部只有一个COM口，机箱后面和并口一起的那个九孔输出端（梯形），就是COM1口，COM2口一般要从主板上插针引出。并口是最长的那个梯形口。

但目前主流的主板一般都只带1个串口，甚至不带，慢慢会被USB 取代。

COM口的接口标准规范和总线标准规范是RS-232，有时候也叫做RS-232口。

9针串口引脚图

9针串行口的针脚功能：

针脚 功能

1 载波检测(CD)

2 接受数据(RXD)

3 发出数据(TXD)

4 数据终端准备好(DTR)

5 信号地线(SG)

6 数据准备好(DSR)

7 请求发送(RTS)

8 清除发送(CTS)

9 振铃指示(RI)

25针的接口定义：

Pin 1 Protective Ground

Pin 2 Transmit Data

Pin 3 Received Data

Pin 4 Request To Send

Pin 5 Clear To Send

Pin 6 Data Set Ready

Pin 7 Signal Ground

Pin 8 Received Line Signal Detector

(Data Carrier Detect)

Pin 20 Data Terminal Ready Pin 22 Ring Indicator

什么是RS-232?

------------------------------------------

RS-232(ANSI/EIA-232标准)是IBM-PC及其兼容机上的串行连接的标准。可用于许多用途，比如连接鼠标、打印机或者Modem，同时也可以接工业仪器仪表。用于驱动和连线的改进，实际应用中RS-232的传输长度或者速度常常超过标准的值。RS-232只限于PC串口和设备间点对点的通信。RS- 232串口通信最远距离是50英尺。
