现浇箱梁满堂支架计算说明书

1 现浇箱梁满堂支架设计计算：

本计算以第三联的荷载为例。

A 荷载计算

混凝土自重：954*2.5*1.1=2623.5吨

模板重：底模1682*.018*1.5=45.4吨

支架，横梁重：60.8+150=210.8吨

施工荷载0.75吨/平方米

B 荷载冲击系数0.25

则每平方米荷载=[2623.5+45.4+210.8]*1.25/{[19.7+17]*82/2}+0.75

=3.142吨/平方米

C 设立杆沿桥长方向间距1.0米，沿桥宽度方向0.8米：

S=1.0*.8=0.8平方米

每根立杆承受的荷载为：

G=3.142*.08=2.5136吨

D WDJ碗扣式支架的力学特征：

外径48MM，壁厚3.0MM，截面积4.24*10**2 MM**2，惯性矩 1.078*10**5 MM**4，抵抗矩4.93*10**3 MM**3，回转半径15.95 MM，每米自重33.3N。

抗压强度σ=N/A=25136/424=59.3 （N/MM**2）〈[σ。]=210MM**2

抗弯强度ƒ=N/[A*φ]

λ=L/I=1500/15.95=95，查表φ=0.558

σ=25136/（424*0.558）=106.2〈210

E 小横杆计算：

抗压强度σ=GL**2/[10*W]=25.136*800*800/[10*4.493*

1000]=358〉215。所以不能满足强度要求

弯曲强度 ƒ=GL**4/150EI

所以小横杆用10#槽钢作为承受荷载的横梁。

10#槽钢的力学特性W=39.7立方厘米

抗压强度σ=GL**2/[10*W]=25.136*800*800/

[10*39.7*1000]=40.52〈215MM**2

弯曲强度 ƒ=GL**4/150EI

=25.136*800**4/[150*200000*193.8*10000]

=0.173〈3MM

如果小横杆用方木应重新计算它的强度，扰度。

承托上用10*15方木，纵横杆密度1.0*0.6米，横杆的应力验算如下：

Q=3.142吨/米

支点反力R=3.142*.6=1.89吨

M=QL**2/8=3.142*0.6**2/8=0.141吨米

Γ=1.89*10**4/[0.1*0.15]=1.26MPA

Ó=M/W=0.141*10**4/[3.75*10**-4]=3.76MPA

用一般方木可以满足要求10*15方木，横杆间距60CM。

F 地基的应力验算：

每根立杆传递的荷载为2.5136吨，假设全部由基础10CM厚混凝土承受。WDJ 的底座假定用12#槽钢。

压应力=25136/[0.12*0.2]=1047333N/M**2=1.047MPA

剪应力=N/A

=25136/[0.64*.1]=392750N/M**2

=0.3927MPA

20#混凝土的容许抗压强度[ 11.0 ]，直接极限抗剪强度[0.72 ]，所以可以确定地基满足安全施工要求。

二 第十跨现浇箱梁支架有关强度验算：

1 箱梁混凝土自重：954*2.5*25/82=727 吨

2 底模，侧模重：0.85吨/米

3 一孔纵梁自重： 6组 8片 30吨

4 横梁自重 ：双排6片长 3.6吨

5 施工荷载：1.0吨/米

6 钢管支撑：5只*5米/只，直径80CM 壁厚1.2CM共重6吨

1） 纵梁受力验算：

为计算简化，纵梁按简支梁L跨径=8米，受力按均布荷载计Q=727/25+0.85+30/25+1.0=32.05吨/米。

则纵梁两端受支点反力R=QL/2=32.05*8/2=128.2吨

纵梁跨中最大弯矩M= QL**2/8=256.4 吨米

每组纵梁的支点处剪力为21.3吨〈容许剪力[49.05吨]

每组纵梁的跨中弯矩为42.7吨米〈容许弯矩[157.64吨米]

每组纵梁的弹性垂度F=WL**3/[76.8EI]

=[(32.05/6)*8*2240]*[(8*12)/0.305]**3/[76.8*30200000*27200]

=0.047英寸=0.00117米

销子引起的垂度Y=D/8（N**2-1）

=0.14/8（3**2-1）

=0.14英寸=0.0035米

纵梁的最大跨中饶度F总=0.0012+0.0035=0.0047米

F〈L/400=0.02米。满足规范要求。

2） 横梁受力验算[仍按简支梁计算]

五个支点反力分别为

3） 护筒支撑受力验算

护筒规格：直径80CM，壁厚1.2CM

护筒高度取最高H=8米

护筒受力不均匀系数1.25

P=64*1.25=80吨

护筒极限受力PCR=π**2EI/L**2

=3.14**2*2*10**11*1.23*10**-3/8**2

=378 吨

弹性压缩变形ΔL

ΔL=PL/EA=80*8/（2.1*10**11*3.14*.8*0.0012）

=0.000001M

护筒受压应力Ó=80*10**4/[3.14*0.8*.0012]

4） 基础受力验算

假定基础用木桩，桩长8米入土深5米直径20CM，则每根桩的单桩容许荷载P=[桩周摩阻力+桩尖支撑力]

P= [3.14*0.2*3*5+3.14*0.1**2*10]=9.73吨

跨中临时支点共计承受256吨支反力

安全系数K=1.2

每排支点共计要打入木桩[256/9.73]1.2=32根

7 跨313路预留通行车道的支架强度验算：

7米长的箱梁自重203.6吨

箱梁底板宽12.5米

每平方米重量203.6/12.5+0.75+0.9=4.0吨

设工字钢的间距为X

单根工字钢受力4*7*X=280X KN

M（MAX）=280X*7/8=245X（KNM）

用40号工字钢W=1090CM**3反向求解得

X=0.8 米

共要用18根40工字钢。

盐通高速YT-YC1标现浇箱梁

施工方案

江苏省交通工程公司YT——YC1标项目部

二O O 三年十月

合集下载

现浇箱梁支架计算-[完整版]

现浇箱梁支架计算-[完整版]

WORD完美格式编辑

专业资料整理 金口项目各项计算参数

一、现浇箱梁支架计算

1.1箱梁简介

神山湖大桥起点桩号为K1+759.300，止点桩号为K2+810.700，全长1051.40m。主线桥采用双幅布置，左右幅分离式，桥型结构为C50现浇预应力混凝土连续梁。

表1.1 预应力箱梁结构表

箱梁 结构断面 桥面标准宽度（m） 梁高（m） 翼缘板悬臂长（m） 顶板厚（m） 底板厚（m） 腹板厚

（m） 端横梁宽（m）

标准段 单箱两室 13.49 1.9 2.5 0.25 0.22 0.5 1.5

1.2结构设计

主线桥均采用分幅布置，单幅桥标准段采用13.49m的等高斜腹板预应力混凝土连续箱梁，梁体均采用C50砼，桥梁横坡均为双向2%。

主线桥第一～三联桥跨布置为（4×30m＋4×30m＋3×30m），单幅桥宽由18.99m变化为27.99m；主线第四～六联、第八、九联桥跨布置为（3×30m＋4×30m＋3×30m）、4×30m、4×30m，单幅桥宽为13.49m。主梁上部结构采用等高度预应力钢筋混凝土箱梁，单箱双室和多室截面。30m跨径箱梁梁高1.9m，箱梁跨中部分顶板厚0.25m，腹板厚0.5m，底板厚0.22m，两侧悬臂均为2.5m，悬臂根部厚0.5m；支点处顶板厚0.5m，腹板厚0.8m，底板厚0.47m，悬臂根部折角处设置R＝0.5m的圆角，底板底面折角处设置R＝0.4m的圆角。

WORD完美格式编辑

专业资料整理

现浇箱梁满堂支架搭设方案及计算书

现浇箱梁满堂支架搭设方案及计算书

现浇箱梁满堂支架搭设方案及计算书

一、工程概况

本项目为某城市快速路现浇箱梁工程，工程位于城市中心区域，全长约1.5公里，包含多联现浇箱梁结构。现浇箱梁采用满堂支架法进行施工，为确保施工安全和工程质量，特制定本搭设方案及计算书。

二、施工准备工作及主要材料需用量计划

（一）、技术准备工作

1. 熟悉设计图纸及施工规范，明确现浇箱梁的施工工艺流程、技术要求及质量控制标准。

2. 组织专业技术人员进行方案编制，包括满堂支架搭设方案、施工计算书等。

3. 对施工人员进行技术培训，使其熟练掌握满堂支架搭设方法、操作规程及安全措施。

4. 准备相关施工图纸和技术文件，以便施工现场查阅。

（二）、物资准备工作

1. 根据施工图纸和方案，计算所需主要材料数量，编制材料需用量计划。

2. 采购合格的材料，包括钢材、木材、脚手架配件等。

3. 对采购的材料进行验收，确保材料质量符合国家标准和设计要求。

4. 储备足够的施工设备，如塔吊、施工电梯、运输车辆等。

5. 准备施工所需的工具、仪器和设备，如扳手、螺丝、水准仪、经纬仪等。

6. 搭建临时设施，如临时仓库、加工车间、办公区等。

7. 确保施工现场水、电、通讯等设施齐全，以满足施工需求。 8. 配置足够的劳保用品，确保施工人员的人身安全。

三、一般规定

1. 施工应严格遵守国家和地方的相关法律法规，以及现行的建筑施工质量、安全、环保等标准。

2. 施工前应进行详细的技术交底，确保所有施工人员了解施工方案、工艺流程、质量控制和安全措施。

3. 施工中应采用先进的施工工艺和设备，提高施工效率和工程质量。

4. 施工现场应设置明显的安全警示标志，确保施工现场的安全和交通畅通。

a. 标志应包括但不限于：施工区域、危险区域、安全通道、消防器材位置等。

b. 夜间施工应保证足够的照明，避免因视线不良造成安全事故。

5. 施工过程中应定期进行安全检查，及时发现并整改安全隐患。

(完整版)现浇箱梁内模支架计算

(完整版)现浇箱梁内模支架计算

国道324线磊口大桥续建工程

现浇连续箱梁（50+85+50m）

内模满堂支架

计

算

书

编制：

审核：

审批：

广州市方阵路桥工程技术有限公司

国道324线磊口大桥续建工程项目经理部

2016年9月11日目 录

一、现浇箱梁满堂扣件支架布置及搭设要求 ............................................ 1

二、支架材料力学性能指标 .......................................................... 1

1、钢管截面特性 ................................................................... 1

2、竹胶板、木方 ................................................................... 1

三、荷载分析计算 .................................................................. 1

1、板自重荷载分析 ................................................................. 2

2、其它荷载 ....................................................................... 2

三、荷载验算 ...................................................................... 2

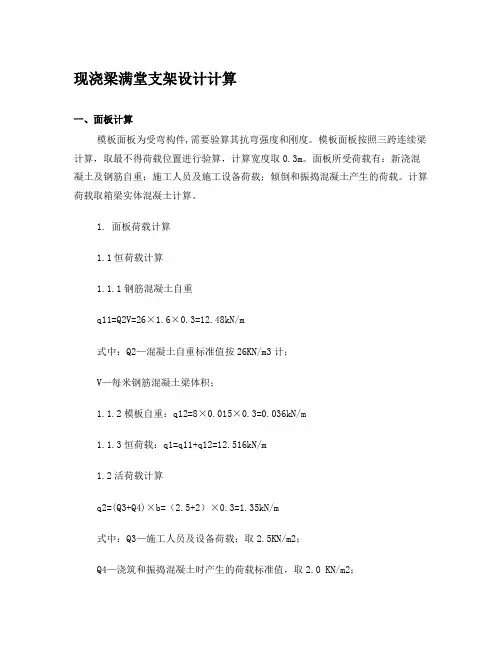

现浇梁满堂支架设计计算
