汽车扭矩传感器原理

一

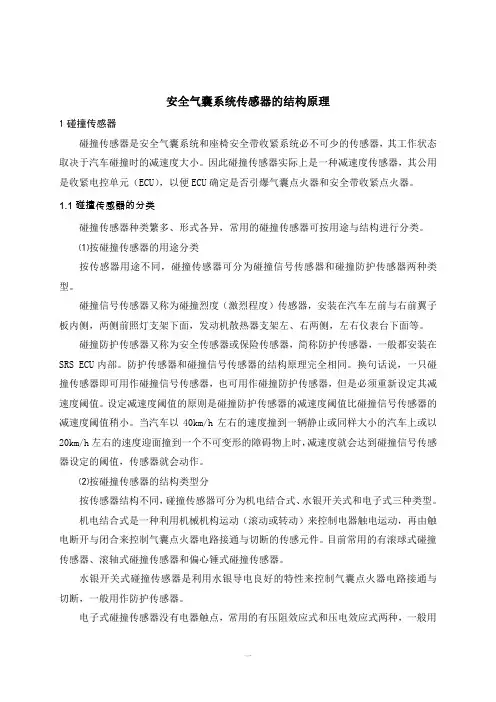

安全气囊系统传感器的结构原理

1碰撞传感器

碰撞传感器是安全气囊系统和座椅安全带收紧系统必不可少的传感器，其工作状态

取决于汽车碰撞时的减速度大小。因此碰撞传感器实际上是一种减速度传感器，其公用

是收紧电控单元（ECU），以便ECU确定是否引爆气囊点火器和安全带收紧点火器。

1.1碰撞传感器的分类

碰撞传感器种类繁多、形式各异，常用的碰撞传感器可按用途与结构进行分类。

⑴按碰撞传感器的用途分类

按传感器用途不同，碰撞传感器可分为碰撞信号传感器和碰撞防护传感器两种类

型。

碰撞信号传感器又称为碰撞烈度（激烈程度）传感器，安装在汽车左前与右前翼子

板内侧，两侧前照灯支架下面，发动机散热器支架左、右两侧，左右仪表台下面等。

碰撞防护传感器又称为安全传感器或保险传感器，简称防护传感器，一般都安装在

SRS ECU内部。防护传感器和碰撞信号传感器的结构原理完全相同。换句话说，一只碰

撞传感器即可用作碰撞信号传感器，也可用作碰撞防护传感器，但是必须重新设定其减

速度阈值。设定减速度阈值的原则是碰撞防护传感器的减速度阈值比碰撞信号传感器的

减速度阈值稍小。当汽车以40km/h左右的速度撞到一辆静止或同样大小的汽车上或以

20km/h左右的速度迎面撞到一个不可变形的障碍物上时，减速度就会达到碰撞信号传感

器设定的阈值，传感器就会动作。

⑵按碰撞传感器的结构类型分

按传感器结构不同，碰撞传感器可分为机电结合式、水银开关式和电子式三种类型。

机电结合式是一种利用机械机构运动（滚动或转动）来控制电器触电运动，再由触

电断开与闭合来控制气囊点火器电路接通与切断的传感元件。目前常用的有滚球式碰撞

传感器、滚轴式碰撞传感器和偏心锤式碰撞传感器。

水银开关式碰撞传感器是利用水银导电良好的特性来控制气囊点火器电路接通与

切断，一般用作防护传感器。

电子式碰撞传感器没有电器触点，常用的有压阻效应式和压电效应式两种，一般用 二

作防护传感器。

1.2滚球式碰撞传感器

光传感器的原理及在汽车中的应用

摘要：

由于汽车应用已变得日益复杂，而且越来越多地采用电子驱动，因此，将更多创新技术及专用技术应用在这个领域也就不足为奇了。在汽车环境中我们能够越来越多看到的一种独特解决方案便是遍及整个汽车内部环境的环境光传感器的普及应用。本文将讨论环境光感应的原理以及在汽车环境中采用这种器件的优势。

关键字：光传感器；汽车；亮度

1 光传感器原理

1.1环境光传感的原理

光传感器主要由光敏元件组成。目前光敏元件发展迅速、品种繁多、应用广泛。市场出售的有光敏电阻器、光电二极管、光电三极管、光电耦合器和光电池等。环境光传感器可以感知周围光线情况，并告知处理芯片自动调节显示器背光亮度，降低产品的功耗。例如，在手机、笔记本等移动应用中，显示器消耗的电量高达电池总电量的 30%，采用环境光传感器可以最大限度地延长电池的工作时间。另一方面，环境光传感器有助于显示器提供柔和的画面。当环境亮度较高时，使用环境光传感器的液晶显示器会自动调成高亮度。当外界环境较暗时，显示器就会调成低亮度。 环境光传感器需要在在芯片上贴一个红外截止膜，甚至直接在硅片上镀制图形化的红外截止膜。

1.2光传感器的电气特性

暗电流小，低照度响应，灵敏度高，电流随光照度增强呈线性变化；内置双敏感元，自动衰减近红外，光谱响应接近人眼函数曲线；内置微信号CMOS放大器、高精度电压源和修正电路，输出电流大，工作电压范围宽，温度稳定性好；可选光学纳米材料封装，可见光透过，紫外线截止、近红外相对衰减，增强了光学滤波效果；符合欧盟RoHS指令，无铅、无镉。

2 选择光传感器的考虑因素

通常有几种方法能够对光进行检测，例如通过使用光电晶体管、光敏电阻或光电二极管来实现，但对于当今应用的总的光感要求而言，基于IC的单片光电二极管是最好的选择之一。光电二极管是用于探测光并生成电流的半导体，它基于单晶硅片构造而成，与用于生产集成电路的晶体硅片类似。一个典型的传感器应用框架图包括一个光电二极管、一个电流放大器和一个无源低通滤波器，以检测并处理光输入引起的输出电压信号。能够将所有这些器件集成并采用小型封装对于终端用户而言是非常有益的，而且这恰恰就是当前的市场需求。

汽车扭矩传感器简介

扭矩传感器的使用范围很广，但是终归测量的数据是两个方面。扭矩传感器可以用来测量扭矩传感器力，这个包括动态的和静态的两种类型的传感器。扭矩传感器其次还可以用来测量转速。扭矩传感器将扭力的物理变化转换成精确的电信号，主要应用在动力方面，它具有使用寿命长精度高可靠性性强等特点。

扭矩传感器在我们平时生活中是不常见的，但是它的应用是非常的重要。目前扭矩传感器扭矩测试比较成熟的检测手段为应变电测技术。将专用的测扭应变片用应变胶粘贴在被测弹性轴上，并组成应变桥，若向应变桥提供工作电源即可测试该弹性轴受扭的电信号，这也就是基本的扭矩传感器模式。扭矩传感器一项很重要的应用在汽车上。汽车上的扭矩传感器通过检查扭转杆的扭转变形，并将其转换为电子信号传递给蓄电池下方的电动助力转向系统。传感器由分相器单元1和2及扭转杆组成，传感器1位于转向主轴，传感器2位于小齿轮轴，其扭转杆转动后使2个分相器单元产生一个相对角度，并转换电压信号传递给电动助力转向系统，电动助力转向系统根据这两个单元的相对位置决定对EPS转向机电机提供相应的工作电压，当然这个上面也使用到了角度传感器。电动助力转向系统仅在需要转向时才启动电机产生助力,能减少发动机燃油消耗;能在各种行驶工况下提供最佳助力，减小由路面不平所引起电动机的输出转矩通过传动装置的作用而助力向系的扰动，改善汽车的转向特性,提高汽车的主动安全性;没有液压回路,调整和检测更容易,装配自动化程度更高,且可通过设置不同的程序，快速与不同车型匹配,缩短生产和开发周期;不存在漏油问题,减小对环境的污染。

电动助力转向系统主要是通过扭矩传感器的配合，通过扭矩传感器探测司机在转向操作时方向盘产生的扭矩或转角的大小和方向，并将所需信息转化成数字信号输入控制单元,再由控制单元对这些信号进行运算后得到一个与行驶工况相适应的力矩,最后发出指令驱动电动机工作，电动机的输出转矩通过传动装置的作用而助力。不难看出扭矩传感器是相当的重要。汽车上扭矩传感器的损坏会直接导致汽车在行驶过程中失去转向助力功能，使得转向失灵变得僵硬。这样扭矩传感器在汽车安全问题上是很重要的，扭矩传感器的好坏会直接决定驾车的安全系数。

扭矩传感器原理

导言：

扭矩传感器是一种用于测量和监测扭矩的装置，广泛应用于工业、汽车、航空航天等领域。本文将介绍扭矩传感器的原理及其工作机制。

一、扭矩传感器的定义和作用

扭矩传感器是一种能够测量力矩或扭矩的传感器。它通过转化扭矩作用下的弹性变形或电磁感应等物理量，将扭矩转化为电信号进行测量和传输。扭矩传感器具有监测和控制扭矩的重要作用，能够帮助我们实时了解扭矩的大小和变化情况。

二、扭矩传感器的工作原理

1. 弹性变形原理

扭矩传感器中常用的一种原理是基于弹性变形的测量原理。当扭矩作用于传感器时，传感器的弹性元件（如弹簧）会发生弯曲或扭转，从而产生变形。这种变形会导致弹性元件上的应力和应变发生变化，进而引起传感器输出信号的变化。通过测量输出信号的变化，可以推算出扭矩的大小。

2. 电磁感应原理

另一种常用的扭矩传感器原理是基于电磁感应的测量原理。当扭矩作用于传感器时，传感器中的磁场发生变化，从而在传感器中感应出电动势。通过测量这个感应电动势的大小，可以推算出扭矩的大小。

三、扭矩传感器的结构和特点

1. 结构

扭矩传感器通常由传感器体、弹性元件、电路等组成。传感器体用于固定和支撑其他组件，弹性元件用于感应和转换扭矩，电路用于信号处理和输出。

2. 特点

扭矩传感器具有以下特点：

- 高精度：扭矩传感器能够实现较高的测量精度，满足各种精密应用的需求。

- 宽测量范围：扭矩传感器的测量范围通常较宽，能够适应不同扭矩大小的测量。

- 快速响应：扭矩传感器能够实时监测扭矩的变化，具有较快的响应速度。

- 耐用性强：扭矩传感器通常采用高强度材料制造，能够在恶劣环境下长时间稳定工作。

- 易于安装：扭矩传感器的安装相对简单，可以灵活应用于各种场景。

四、扭矩传感器的应用领域 扭矩传感器在各个领域都有广泛的应用，下面列举几个典型的应用领域：

1. 工业生产：扭矩传感器可以用于测量和控制各种工业设备中的扭矩，如机械传动装置、液压设备等。
