扭矩传感器原理及结构

汽车扭矩传感器简介

扭矩传感器的使用范围很广，但是终归测量的数据是两个方面。扭矩传感器可以用来测量扭矩传感器力，这个包括动态的和静态的两种类型的传感器。扭矩传感器其次还可以用来测量转速。扭矩传感器将扭力的物理变化转换成精确的电信号，主要应用在动力方面，它具有使用寿命长精度高可靠性性强等特点。

扭矩传感器在我们平时生活中是不常见的，但是它的应用是非常的重要。目前扭矩传感器扭矩测试比较成熟的检测手段为应变电测技术。将专用的测扭应变片用应变胶粘贴在被测弹性轴上，并组成应变桥，若向应变桥提供工作电源即可测试该弹性轴受扭的电信号，这也就是基本的扭矩传感器模式。扭矩传感器一项很重要的应用在汽车上。汽车上的扭矩传感器通过检查扭转杆的扭转变形，并将其转换为电子信号传递给蓄电池下方的电动助力转向系统。传感器由分相器单元1和2及扭转杆组成，传感器1位于转向主轴，传感器2位于小齿轮轴，其扭转杆转动后使2个分相器单元产生一个相对角度，并转换电压信号传递给电动助力转向系统，电动助力转向系统根据这两个单元的相对位置决定对EPS转向机电机提供相应的工作电压，当然这个上面也使用到了角度传感器。电动助力转向系统仅在需要转向时才启动电机产生助力,能减少发动机燃油消耗;能在各种行驶工况下提供最佳助力，减小由路面不平所引起电动机的输出转矩通过传动装置的作用而助力向系的扰动，改善汽车的转向特性,提高汽车的主动安全性;没有液压回路,调整和检测更容易,装配自动化程度更高,且可通过设置不同的程序，快速与不同车型匹配,缩短生产和开发周期;不存在漏油问题,减小对环境的污染。

电动助力转向系统主要是通过扭矩传感器的配合，通过扭矩传感器探测司机在转向操作时方向盘产生的扭矩或转角的大小和方向，并将所需信息转化成数字信号输入控制单元,再由控制单元对这些信号进行运算后得到一个与行驶工况相适应的力矩,最后发出指令驱动电动机工作，电动机的输出转矩通过传动装置的作用而助力。不难看出扭矩传感器是相当的重要。汽车上扭矩传感器的损坏会直接导致汽车在行驶过程中失去转向助力功能，使得转向失灵变得僵硬。这样扭矩传感器在汽车安全问题上是很重要的，扭矩传感器的好坏会直接决定驾车的安全系数。

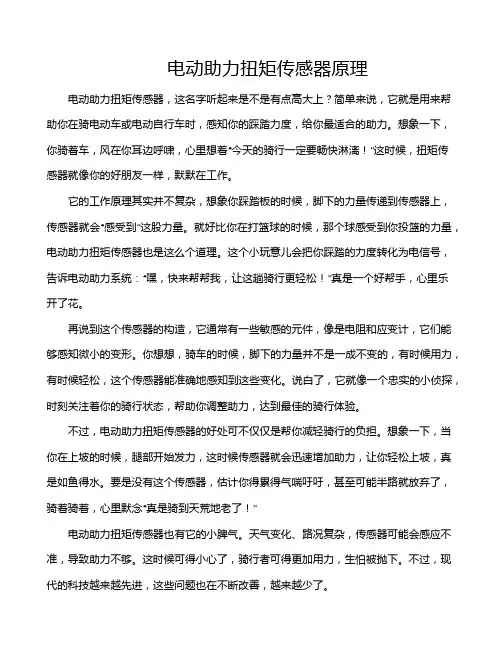

电动助力扭矩传感器原理

电动助力扭矩传感器，这名字听起来是不是有点高大上？简单来说，它就是用来帮助你在骑电动车或电动自行车时，感知你的踩踏力度，给你最适合的助力。想象一下，你骑着车，风在你耳边呼啸，心里想着“今天的骑行一定要畅快淋漓！”这时候，扭矩传感器就像你的好朋友一样，默默在工作。

它的工作原理其实并不复杂，想象你踩踏板的时候，脚下的力量传递到传感器上，传感器就会“感受到”这股力量。就好比你在打篮球的时候，那个球感受到你投篮的力量，电动助力扭矩传感器也是这么个道理。这个小玩意儿会把你踩踏的力度转化为电信号，告诉电动助力系统：“嘿，快来帮帮我，让这趟骑行更轻松！”真是一个好帮手，心里乐开了花。

再说到这个传感器的构造，它通常有一些敏感的元件，像是电阻和应变计，它们能够感知微小的变形。你想想，骑车的时候，脚下的力量并不是一成不变的，有时候用力，有时候轻松，这个传感器能准确地感知到这些变化。说白了，它就像一个忠实的小侦探，时刻关注着你的骑行状态，帮助你调整助力，达到最佳的骑行体验。

不过，电动助力扭矩传感器的好处可不仅仅是帮你减轻骑行的负担。想象一下，当你在上坡的时候，腿部开始发力，这时候传感器就会迅速增加助力，让你轻松上坡，真是如鱼得水。要是没有这个传感器，估计你得累得气喘吁吁，甚至可能半路就放弃了，骑着骑着，心里默念“真是骑到天荒地老了！”

电动助力扭矩传感器也有它的小脾气。天气变化、路况复杂，传感器可能会感应不准，导致助力不够。这时候可得小心了，骑行者可得更加用力，生怕被抛下。不过，现代的科技越来越先进，这些问题也在不断改善，越来越少了。

说到电动助力，大家都知道现在很多人都选择骑电动车，既环保又省力，真是一举多得。而这个扭矩传感器就像是骑行的“秘密武器”，让你在享受骑行乐趣的同时，也能轻松应对各种地形。无论是平坦的马路还是陡峭的山坡，它都能给你最合适的助力，真是帮了大忙！

所以说，电动助力扭矩传感器就是现代骑行的灵魂所在，它不仅让骑行变得更加轻松，还让骑行者的体验提升了不少。每当你骑上车，心中充满期待，那个小传感器就会在你身边，像个小精灵，默默为你加油，助你一臂之力。下次再骑车的时候，别忘了对它心存感激哦！毕竟，骑行的快乐，有一部分可是它帮你带来的呢！

X-Mag

新磁（上海）电子有限公司

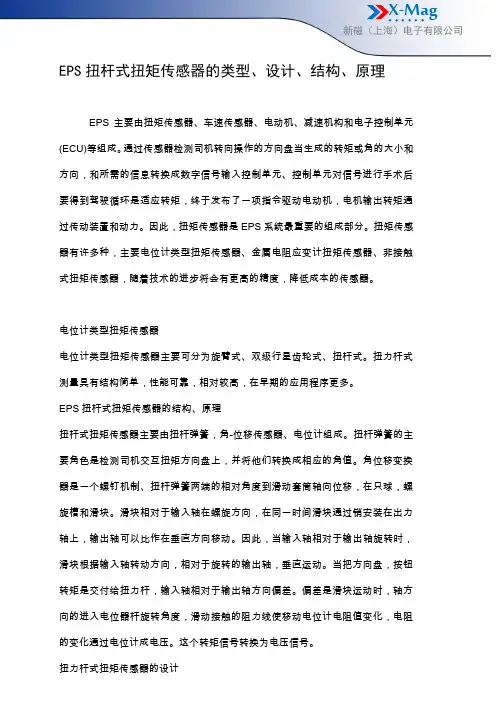

EPS扭杆式扭矩传感器的类型、设计、结构、原理

EPS主要由扭矩传感器、车速传感器、电动机、减速机构和电子控制单元(ECU)等组成。通过传感器检测司机转向操作的方向盘当生成的转矩或角的大小和方向，和所需的信息转换成数字信号输入控制单元、控制单元对信号进行手术后要得到驾驶循环是适应转矩，终于发布了一项指令驱动电动机，电机输出转矩通过传动装置和动力。因此，扭矩传感器是EPS系统最重要的组成部分。扭矩传感器有许多种，主要电位计类型扭矩传感器、金属电阻应变计扭矩传感器、非接触式扭矩传感器，随着技术的进步将会有更高的精度，降低成本的传感器。

电位计类型扭矩传感器

电位计类型扭矩传感器主要可分为旋臂式、双级行星齿轮式、扭杆式。扭力杆式测量具有结构简单，性能可靠，相对较高，在早期的应用程序更多。

EPS扭杆式扭矩传感器的结构、原理

扭杆式扭矩传感器主要由扭杆弹簧，角-位移传感器、电位计组成。扭杆弹簧的主要角色是检测司机交互扭矩方向盘上，并将他们转换成相应的角值。角位移变换器是一个螺钉机制、扭杆弹簧两端的相对角度到滑动套筒轴向位移，在只球，螺旋槽和滑块。滑块相对于输入轴在螺旋方向，在同一时间滑块通过销安装在出力轴上，输出轴可以比作在垂直方向移动。因此，当输入轴相对于输出轴旋转时，滑块根据输入轴转动方向，相对于旋转的输出轴，垂直运动。当把方向盘，按钮转矩是交付给扭力杆，输入轴相对于输出轴方向偏差。偏差是滑块运动时，轴方向的进入电位器杆旋转角度，滑动接触的阻力线使移动电位计电阻值变化，电阻的变化通过电位计成电压。这个转矩信号转换为电压信号。

扭力杆式扭矩传感器的设计

X-Mag

新磁（上海）电子有限公司

扭杆是整个扭杆扭矩传感器重要的组件，因而扭杆式扭矩传感器的设计关键是扭杆的设计。扭力杆通过细齿渐开线花键和方向盘轴，另一端通过径向销(直径D)和转向输出轴连接。

金属电阻应变计扭矩传感器

第 1 页 共 4 页 【传感器】需要了解的扭矩传感器的故障排出及维护 传感器维护和修理保养

扭矩传感器，（又称力矩传感器、扭力传感器、转矩传感器、扭矩仪），是一种测量各种扭矩、转速及机械功率的精密测量仪器。扭矩传感器将扭力的物理变化转换成精准明确的电信号。

信号故障处理

1、扭矩信号输出基本形式：

方波信号、脉冲信号。

可依据用户需要制成电压模拟信号输出或电流模拟信号输出（单向、静止扭矩测量）。

2、扭矩信号处理形式：

扭矩传感器输出的频率信号送到频率计或数字表，直接读取与扭矩成正比的频率信号或电压、电流信号。

扭矩传感器的扭矩与频率信号送给单片机二次仪表，直接显示实时扭矩值、转速及输出功率值及 RS232通讯信号。

直接将扭矩与转速的频率信号送给计算机或 PLD进行处理。

维护与保养

1.每隔一年应给扭矩传感器两端轴承加润滑脂。加润滑脂时，仅将两端轴承盖打开，将润滑脂加入轴承，然后装上两端盖。

2.应储存在干燥、无腐蚀、室温为 —20℃——70℃的环境里。 第 2 页 共 4 页 3.扭矩传感器工业安装：

扭矩传感器工业安装和一般的应用安装要讲究点：首先是使用环境的问题，工业应用扭矩传感器安装在环境温度相对比较高的地方，而且相对湿度可以是小于90%，无易燃、易爆品的环境里。工业扭矩传感器在磁场对磁场的屏蔽也是很紧要的，一般的扭矩传感器是不宜安装在强电磁干扰的环境中。

其次是安装方式也是水平安装和垂直安装。扭矩传感器与动力设备、负载设备之间的连接也是相当紧要的，对于工业化的应用中应当是需要特别的稳定。弹性柱销联轴器连接不宜使用在工业应用里，由于它连接方式结构简单，加工简单，维护便利，一般适用于中等载荷、起动频繁的高处与低处速运转场合，工作温度为—20—70℃。

注意事项

1.安装时，不能带电操作，切莫直接敲打、碰撞传感器。

2.联轴器的紧固螺栓应拧紧 ,联轴器的外面应加防护罩，避开人身损害。
