袋式除尘器产品介绍

（一）LCDM系列长袋低压脉冲收尘器

1. LCDM综述

长袋低压脉冲收尘器是常规短袋脉冲收尘器的基础上发展起来的一种新型、高效袋式收尘器。此系列袋式收尘器，集分室风机反吹和喷吹脉冲等诸多收尘器的优点，而且加长了滤袋，充分发挥压缩空气强力喷吹的清灰作用。克服了分室反吹清灰强度较低，脉冲喷吹清灰与粉尘过滤同时进行的缺点，防止了粉尘再吸附与失控问题，从而提高了过滤速度，节省清灰能耗和延长滤袋的寿命。用可编程控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。

2.工作原理

含尘烟气由入口进入通道，然后折下进入灰斗。当气流撞击导流板，转向尘气袋室时，粗颗粒将靠惯性下落灰斗底部，细粉尘随气流上升，气流穿过滤袋时，粉尘即被阻留在滤袋表面。净气通过各滤袋口汇集到净气箱内，再由各室出风蝶阀进入净气排风道排出。

LCDM型袋收尘器为分室离线清灰，每室滤袋分成数组，每组数条。随过滤过程的不断进行，滤袋外表层积尘逐渐增多，从而使收尘器阻力升高，当阻力升至一定范围时(1200～1500Pa)，清灰控制系统(PLC)发出信号。首先关闭切换阀打开脉冲阀，压缩空气通过喷管向每条滤袋喷射气流，使滤袋产生变形、振动，达到清灰的目的。清灰结束后，切换蝶阀再次打开，收尘器又进入过滤状态，互不干扰，实现了长期连续作业，提高了清灰效果。

2 3.技术性能与指标

收尘器排放低于30mg/Nm3。

收尘器运转率相对主机100％。

4.基本结构

(1)过滤室

滤袋室为密封结构，N个滤袋室是分开独立设计的，每个滤室上装置了：

◆二个人孔门，用来检查更换滤袋；

◆一进气口和一个出气口,分别用于连接废气和净气；

◆滤袋室壁板采用δ5mm钢板,保证除尘器的耐压≤5000Pa。

滤袋室内焊接一花板,用于安装滤袋和支撑袋笼,花板采用模具冲加工成形,保证孔径一致使滤袋安装后密封不漏灰,保证滤袋不受破坏，能顺利安装或更换滤袋和袋笼。滤袋室设计为整体焊接成形结构使整台壳体能够耐压,保证整体密封性。

1 KS MC N X 袋式除尘器

设备简介

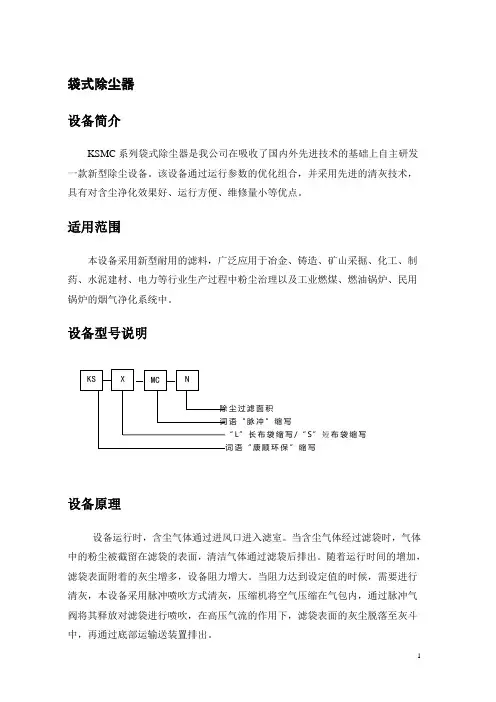

KSMC系列袋式除尘器是我公司在吸收了国内外先进技术的基础上自主研发一款新型除尘设备。该设备通过运行参数的优化组合，并采用先进的清灰技术，具有对含尘净化效果好、运行方便、维修量小等优点。

适用范围

本设备采用新型耐用的滤料，广泛应用于冶金、铸造、矿山采掘、化工、制药、水泥建材、电力等行业生产过程中粉尘治理以及工业燃煤、燃油锅炉、民用锅炉的烟气净化系统中。

设备型号说明

除尘过滤面积 词语“脉冲”缩写

“L”长布袋缩写/“S”短布袋缩写

词语“康顺环保”缩写

设备原理

设备运行时，含尘气体通过进风口进入滤室。当含尘气体经过滤袋时，气体中的粉尘被截留在滤袋的表面，清洁气体通过滤袋后排出。随着运行时间的增加，滤袋表面附着的灰尘增多，设备阻力增大。当阻力达到设定值的时候，需要进行清灰，本设备采用脉冲喷吹方式清灰，压缩机将空气压缩在气包内，通过脉冲气阀将其释放对滤袋进行喷吹，在高压气流的作用下，滤袋表面的灰尘脱落至灰斗中，再通过底部运输送装置排出。 2 设备结构

▲设备主要由设备本体、滤袋及骨架、脉冲喷吹系统组成。

▲设备本体包括箱体、花板、隔板、盖板、检修门、爬梯、护栏等。

▲脉冲喷吹系统包括喷吹管、脉冲阀、气包、空压机等。

设备的特点

▲除尘效率高，可达99.99%。

▲能耗低，运行稳定可靠。

▲采用PLC编程控制器，控制简单，灵活。

▲可处理温度≤300℃度的粉尘。

▲结构简单，设备故障低，运行费用低。

3 设备性能参数

型号

参数 KSSMC-24 KSSMC-48 KSSMC-72 KSSMC-96 KSSMC-120 KSSMC-168

袋式除尘器技术参数

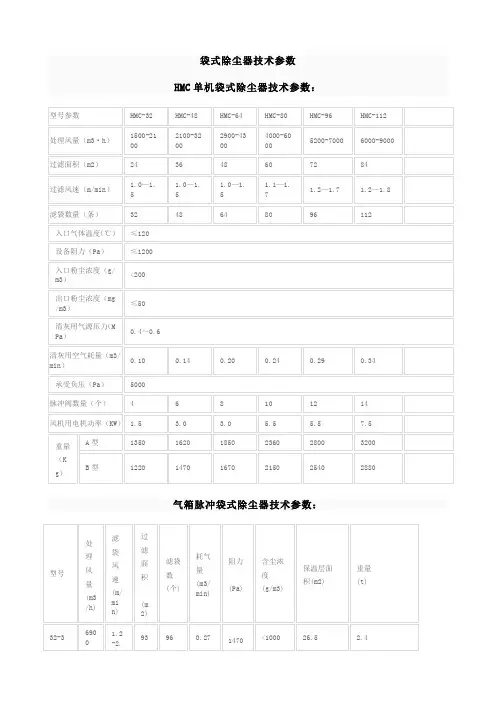

HMC单机袋式除尘器技术参数：

型号参数 HMC-32 HMC-48 HMC-64 HMC-80 HMC-96 HMC-112

处理风量（m3·h） 1500-2100 2100-3200 2900-4300 4000-6000 5200-7000 6000-9000

过滤面积（m2） 24 36 48 60 72 84

过滤风速（m/min） 1.0—1.5 1.0—1.5 1.0—1.5 1.1—1.7 1.2—1.7 1.2—1.8

滤袋数量（条） 32 48 64 80 96 112

入口气体温度（℃） ≤120

设备阻力（Pa） ≤1200

入口粉尘浓度（g/m3） <200

出口粉尘浓度（mg/m3） ≤50

清灰用气源压力（MPa） 0.4～0.6

清灰用空气耗量（m3/min） 0.10 0.14 0.20 0.24 0.29 0.34

承受负压（Pa） 5000

脉冲阀数量（个） 4 6 8 10 12 14

风机用电机功率（KW） 1.5 3.0 3.0 5.5 5.5 7.5

重量（Kg） A型 1350 1620 1850 2360 2800 3200

B型 1220 1470 1670 2150 2540 2880

气箱脉冲袋式除尘器技术参数：

型号 处理风量

(m3/h) 滤袋风速

(m/min) 过滤面积

(m2) 滤袋数

(个) 耗气量

(m3/min) 阻力

(Pa) 含尘浓度

(g/m3) 保温层面

积(m2) 重量

(t)

32-3 6900 1.2-2.93 96 0.27 1470<1000 26.5 2.4 32-4 8930 0 124 128 0.37 -

1770 34 3.4

32-5 11160 155 160 0.46 41 4.4

32-6 13390 186 192 0.55 48.5 5.4

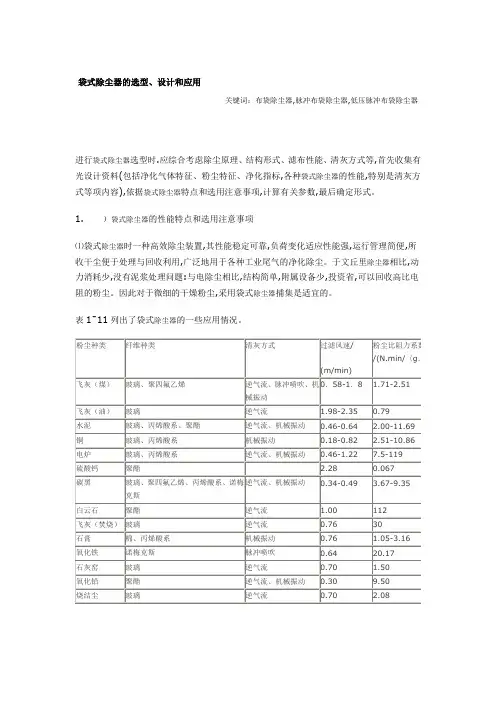

袋式除尘器的选型、设计和应用

关键词：布袋除尘器,脉冲布袋除尘器,低压脉冲布袋除尘器

进行袋式除尘器选型时.应综合考虑除尘原理、结构形式、滤布性能、清灰方式等,首先收集有光设计资料(包括净化气体特征、粉尘特征、净化指标,各种袋式除尘器的性能,特别是清灰方式等项内容),依据袋式除尘器特点和选用注意事项,计算有关参数,最后确定形式。

1. ）袋式除尘器的性能特点和选用注意事项

⑴袋式除尘器时一种高效除尘装置,其性能稳定可靠,负荷变化适应性能强,运行管理简便,所收干尘便于处理与回收利用,广泛地用于各种工业尾气的净化除尘。于文丘里除尘器相比,动力消耗少,没有泥浆处理问题:与电除尘相比,结构简单,附属设备少,投资省,可以回收高比电阻的粉尘。因此对于微细的干燥粉尘,采用袋式除尘器捕集是适宜的。

表1ˉ11列出了袋式除尘器的一些应用情况。

粉尘种类 纤维种类 清灰方式 过滤风速/

(m/min) 粉尘比阻力系数/(N.min/〈g．m飞灰（煤） 玻璃、聚四氟乙烯 逆气流、脉冲喷吹、机械振动 0．58-1．8 1.71-2.51

飞灰（油） 玻璃 逆气流 1.98-2.35 0.79

水泥 玻璃、丙烯酸系、聚酯 逆气流、机械振动 0.46-0.64 2.00-11.69

铜 玻璃、丙烯酸系 机械振动 0.18-0.82 2.51-10.86

电炉 玻璃、丙烯酸系 逆气流、机械振动 0.46-1.22 7.5-119

硫酸钙 聚酯 2.28 0.067

碳黑 玻璃、聚四氟乙烯、丙烯酸系、诺梅克斯 逆气流、机械振动 0.34-0.49 3.67-9.35

白云石 聚酯 逆气流 1.00 112

飞灰（焚烧） 玻璃 逆气流 0.76 30

石膏 棉、丙烯酸系 机械振动 0.76 1.05-3.16

氧化铁 诺梅克斯 脉冲喷吹 0.64 20.17

石灰窑 玻璃 逆气流 0.70 1.50

氧化铅 聚酯 逆气流、机械振动 0.30 9.50
