螺杆钻具是油水井修井中常用的一种钻铣工具，它是以液体压力为动力，驱动井下钻具旋转的工具，可以用来进行钻进、磨铣、侧钻等作业。
由于它一方面对洗井液的要求比较高，另一方面我们在现场施工时，由于操作不当很容易造成螺杆钻具的损坏，这样既影响施工进度，又增加作业费用。
为了提高螺杆钻具的使用率，就其原理、操作方法及故障分析做一简单阐述。
一、螺杆钻具的结构螺杆钻主要由上接头、旁通阀、定子、转子、过水接头、轴承总成及下接头组成。
1、旁通阀的结构与作用（1）结构：旁通阀主要由本体、阀套、阀芯、弹簧、弹簧挡圈、丝堵、筛板等组成。
（2）作用：a、防止下钻或接单根时因环形空间液体密度较大，液体倒流到钻具内，造成转子倒转及松扣现象。
b、防止含钻屑的洗井液进入定子腔内卡死钻具。
c、防止钻具内的意外井喷。
d、起钻时可泄出钻柱内的洗井液。
2、马达总成的结构与作用（1）结构：马达总成由定子和转子组成。
定子是经过精加工的钢筒内硫化一层具有双头或多头螺旋腔的刚体橡胶套。
转子是一根单头或多头螺旋钢轴，用合金钢加工成形后，表面镀一层有利于防腐和耐磨的硬铬，并通过镀铬来控制定子和转子的配合间隙。
（2）作用：以泥浆泵泵入的修井液的液压能驱动转子转动，为钻头破碎岩石提供旋转机械能。
马达总成是螺杆钻具的动力源。
3、传动轴总成传动轴总成是螺杆钻具的重要部件之一，它的寿命决定了螺杆钻具总体寿命。
传动轴总成用于传递钻压、扭矩和修井液。
二、螺杆钻具的工作原理螺杆钻具通过转子和定子将高压液体的能量转变成机械能。
当高压液体通过钻具内孔进入钻具后，阀球被推动下移，关闭旁通阀，从而进入转子与定子形成的各个密封腔。
液体在各腔中的压力差推动转子沿定子的螺旋通道滚动。
转子在沿自身的轴线转动的同时，还绕与转子轴线平行，并与之有一偏差心距e的定子中心线公转。
这就是所谓的螺杆钻具的行星传动原理。
由于转子和定子都采用螺旋线，因而转子绕定子轴线作逆时针转动，并以自身轴线作顺时针转动去带动钻具旋转。

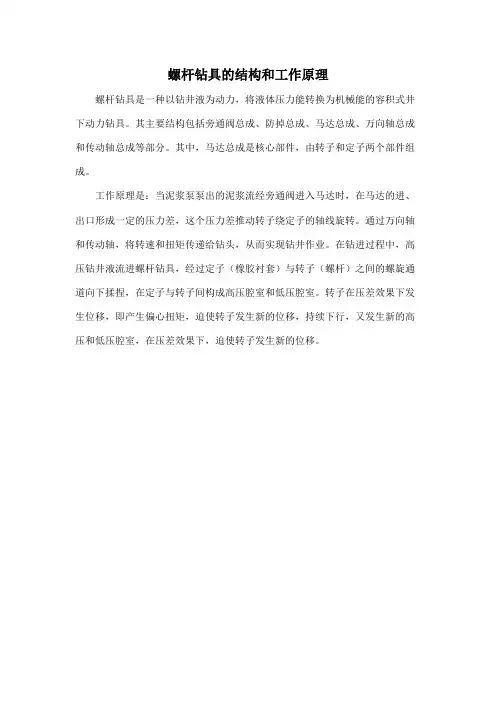

螺杆钻具的结构和工作原理
螺杆钻具是一种以钻井液为动力，将液体压力能转换为机械能的容积式井下动力钻具。
其主要结构包括旁通阀总成、防掉总成、马达总成、万向轴总成和传动轴总成等部分。
其中，马达总成是核心部件，由转子和定子两个部件组成。
工作原理是：当泥浆泵泵出的泥浆流经旁通阀进入马达时，在马达的进、出口形成一定的压力差，这个压力差推动转子绕定子的轴线旋转。
通过万向轴和传动轴，将转速和扭矩传递给钻头，从而实现钻井作业。
在钻进过程中，高压钻井液流进螺杆钻具，经过定子（橡胶衬套）与转子（螺杆）之间的螺旋通道向下揉捏，在定子与转子间构成高压腔室和低压腔室。
转子在压差效果下发生位移，即产生偏心扭矩，迫使转子发生新的位移，持续下行，又发生新的高压和低压腔室，在压差效果下，迫使转子发生新的位移。
第三节螺杆钻具工作原理及结构螺杆钻具的工作原理螺杆钻具是一种把液体的压力能转换为机械能的能量转换装置。
当高压液体进入钻具时，迫使转子在定子中滚动，马达产生的扭矩和转速通过万向轴传递到传动轴和钻头上，达到钻井的目的。
螺杆钻具作为井底动力钻具，有许多突出的优点：1．增加了钻头扭矩和功率，因而提高了进尺率。
2．减少了钻杆和套管的磨损和损坏。
3．可准确地进行定向、造斜、纠偏。
4．在水平井、丛式井及修井作业中，可显著提高钻井经济效益。
5．由于结构的先进，提高了钻具的寿命，可用于延深钻井或直井钻进。
螺杆钻具的结构及其作用DT螺杆钻具主要由以下几部分组成：※旁通阀总成※马达总成※万向轴总成※传动轴总成※导向总成（导向钻具专有部件）1．旁通阀总成（见图1）旁通阀设置在马达的上部，它由阀体、阀芯、阀座、弹簧、滤套等组成，其功用如下：a．下钻时，井眼中的钻井液由旁通阀引入钻杆柱内，减小下钻过程的阻力，平衡钻杆内外液柱压力。
b．起钻时，钻井液由钻杆柱内经旁通阀侧孔流入环空，不致使钻井液溢于井台。
c．钻具工作时，高压钻井液流经旁通阀，推动阀芯，压缩弹簧，关闭旁通阀侧孔，所有钻井液流经马达，把压力能转换为机械能。
正常情况下，旁通阀的开关由钻井液流量及压力大小来控制。
2．马达总成（见图2、图3）马达是由转子和定子两部分组成的，图3为钻具马达截面轮廓。
转子是一根经过特殊加工和处理，具有抗腐蚀、耐磨损的左旋螺杆。
定子是一根内衬橡胶的钢管，定子内孔也呈螺旋形，转子与定子组装好后沿着它们的接触点形成一系列连续的、共轭的、啮合密封腔，在具有压力能的液体作用下，随着密封腔的形成、变化和消失，迫使转子在定子中作连续运动。
每套螺杆钻具的马达为多级，马达中的一个定子导程组成的密封腔为一级，每一级的许用压降一般不超过0.8MPa，否则，马达就要产生漏损，降低转速。
为保证马达密封腔的密封，以承受一定的压降，转、定子都需经过选配测试以确保为轻微过盈配合，同时，由于井温对定子橡胶的影响，用户可根据实际的井温向厂家反映，以达到合适的马达配合要求，从而使马达发挥最大的功率和效率。
