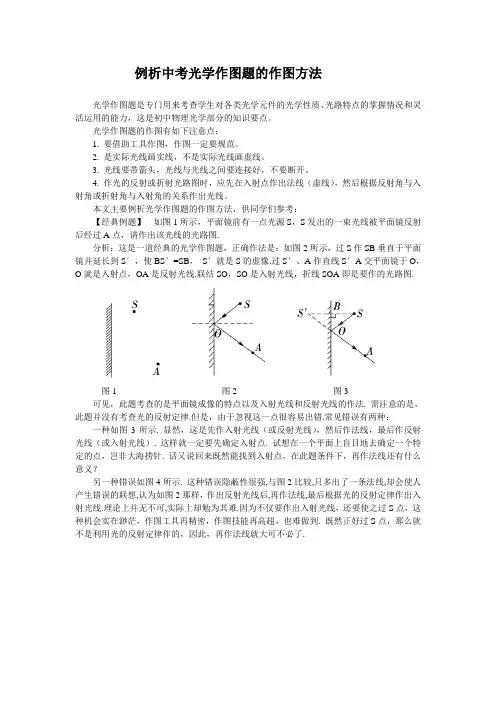

例析中考光学作图题的作图方法
光学作图题是专门用来考查学生对各类光学元件的光学性质、光路特点的掌握情况和灵活运用的能力，这是初中物理光学部分的知识要点。
光学作图题的作图有如下注意点：
1. 要借助工具作图，作图一定要规范。
2. 是实际光线画实线，不是实际光线画虚线。
3. 光线要带箭头，光线与光线之间要连接好，不要断开。
4. 作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线。
本文主要例析光学作图题的作图方法，供同学们参考：
【经典例题】 如图1所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图.
分析：这是一道经典的光学作图题，正确作法是：如图2所示，过S作SB垂直于平面镜并延长到S′，使BS′=SB， S′就是S的虚像.过S′、A作直线S′A交平面镜于O，O就是入射点，OA是反射光线.联结SO，SO是入射光线，折线SOA即是要作的光路图.
图1 图2 图3
可见，此题考查的是平面镜成像的特点以及入射光线和反射光线的作法. 需注意的是，此题并没有考查光的反射定律.但是，由于忽视这一点很容易出错.常见错误有两种：
一种如图3所示. 显然，这是先作入射光线（或反射光线），然后作法线，最后作反射光线（或入射光线）. 这样就一定要先确定入射点. 试想在一个平面上盲目地去确定一个特定的点，岂非大海捞针. 话又说回来既然能找到入射点，在此题条件下，再作法线还有什么意义？
另一种错误如图4所示. 这种错误隐蔽性很强,与图2比较,只多出了一条法线,却会使人产生错误的联想,认为如图2那样，作出反射光线后,再作法线,最后根据光的反射定律作出入射光线.理论上并无不可,实际上却勉为其难.因为不仅要作出入射光线，还要使之过S点，这种机会实在渺茫，作图工具再精密，作图技能再高超，也难做到. 既然正好过S点，那么就不是利用光的反射定律作的，因此，再作法线就大可不必了.
.

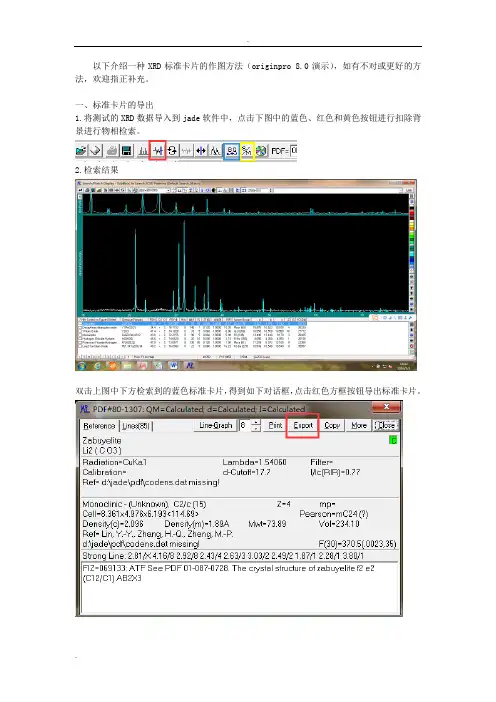

. 以下介绍一种XRD标准卡片的作图方法（originpro 8.0演示），如有不对或更好的方法，欢迎指正补充。
一、标准卡片的导出
1.将测试的XRD数据导入到jade软件中，点击下图中的蓝色、红色和黄色按钮进行扣除背景进行物相检索。
2.检索结果
双击上图中下方检索到的蓝色标准卡片，得到如下对话框，点击红色方框按钮导出标准卡片。
.
. 3.标准卡作图数据选取和保存到Excel
打开保存的标准卡片txt文本，删除表头文字部分，新建Excel文本并打开，依次点击
“数据
得到如下对话框
在图中红色点处适当位置点击，使数据分开，得到如下图，点击“下一步”，“完成”，“确定”将标准卡片导入到Excel中，其中2θ和I（f）是作图需要的。
.
.
二、origin作图
1.将XRD和标准卡片数据分别导入到origin同一数据栏中如下图，注意换坐标。
先选择样品数据作图，依次点击下图中红色方框按钮，再右键点击蓝色方框， .
.
在弹出的对话框内选择“Layer Contents”在弹出的对话框内将“book1-d”导入右边方框，点击“OK”。
.
. 选中刚出来的图线右击按图选择
得到下图，双击黑色点
将size改为0 .
.
点击“Drop Lines”,将红色方框内的“Vartieal”勾上
.
.
双击右侧的纵坐标得如下对话框，将红色方框内数据改为1000（可以根据自己意向合理调整）
.
.
接下来完善就可以了。

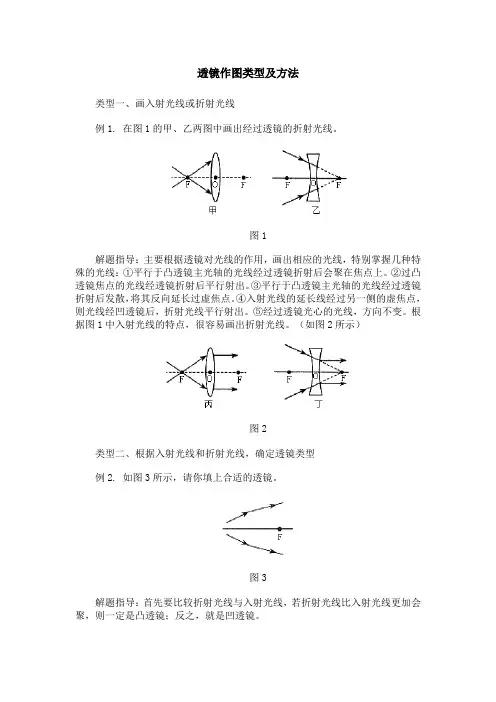

透镜作图类型及方法
类型一、画入射光线或折射光线
例1. 在图1的甲、乙两图中画出经过透镜的折射光线。
图1
解题指导：主要根据透镜对光线的作用，画出相应的光线，特别掌握几种特殊的光线：①平行于凸透镜主光轴的光线经过透镜折射后会聚在焦点上。②过凸透镜焦点的光线经透镜折射后平行射出。③平行于凸透镜主光轴的光线经过透镜折射后发散，将其反向延长过虚焦点。④入射光线的延长线经过另一侧的虚焦点，则光线经凹透镜后，折射光线平行射出。⑤经过透镜光心的光线，方向不变。根据图1中入射光线的特点，很容易画出折射光线。（如图2所示）
图2
类型二、根据入射光线和折射光线，确定透镜类型
例2. 如图3所示，请你填上合适的透镜。
图3
解题指导：首先要比较折射光线与入射光线，若折射光线比入射光线更加会聚，则一定是凸透镜；反之，就是凹透镜。 怎样理解凸透镜对光束的会聚作用呢？先假设没有透镜，则光应沿直线传播如图4中C1、C2所示，实际光线虽没有会聚在一起，但仍比原来靠近很多，表明透镜对光线起到会聚作用。所以不能根据经透镜折射的光线是否相交来判定透镜的类型。所谓的会聚作用是指折射光线比入射光线更加向主光轴偏折；发散作用是指折射光线比入射光线更加远离主光轴。
图4
所以在图3中应填上凸透镜。
类型三、黑盒子问题
例3. 在图5的方框内有一个透镜，已知单箭头的出射光线与单箭头的入射光线对应，双箭头的出射光线与双箭头的入射光线相对应，在图中适当位置填入所用的透镜。
图5
解题指导：先将对应的光线连接起来形成光路，再进一步判定透镜对光线起会聚还是发散作用。从图6中可以看出入射光线经过焦点后成发散光束，而经过透镜的折射后成平行光束，折射光线比入射光线靠近主光轴。所以这是个凸透镜，透镜在光线发生偏折的位置上。
图6
精品文档

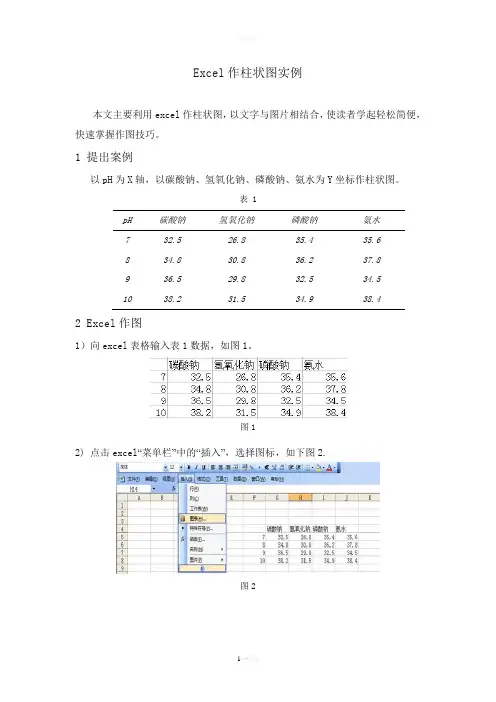

。 1欢迎下载 Excel作柱状图实例
本文主要利用excel作柱状图，以文字与图片相结合，使读者学起轻松简便，快速掌握作图技巧。
1 提出案例
以pH为X轴，以碳酸钠、氢氧化钠、磷酸钠、氨水为Y坐标作柱状图。
表 1
pH 碳酸钠 氢氧化钠 磷酸钠 氨水
7 32.5 26.8 35.4 35.6
8 34.8 30.8 36.2 37.8
9 36.5 29.8 32.5 34.5
10 38.2 31.5 34.9
38.4
2 Excel作图
1）向excel表格输入表1数据，如图1。
图1
2) 点击excel“菜单栏”中的“插入”，选择图标，如下图2.
图2
精品文档
。 2欢迎下载
3）将弹出下图3，选择“柱状图”，点击下步，出现如图4。
图3 图4
4）点击图4中红圈部分添加“系列1”将出现图5，系列1圈红线的选取右侧1列数据源，添加完毕后同理增加“系列2”，系列2选取右侧标红2的列数据源，系列3、4以此类推。在圈红线上方“名称”表框中输入系列数据所对应的名称，
最后圈红线下方有一个“分类（X）轴标志”，选择右侧中未标红数字（7、8、9、10）作X轴，点击下一步如图6。
图5
5）在图6中点红出输入所要要求图标名称、X轴、Y轴名称等。点击下一步，直到完成作图，其结果见图7 精品文档
。 3欢迎下载
图6
图7
精品文档
。 4欢迎下载
