SEW变频器调试简单参考

芜湖艾蔓设备工程有限公司 伯雨晴

1:变频器出厂时，X17端子上D1与D3，D2与D4已经短接好。不需要改动。如果没有短接，请将以上短接或者D1与D3间，D2与D4间接继电器常开触点，用以控制变频器是否停止。注：短接时变频器处于可启动状态，断开时处于安全停止状态

2：X13端子上，D1与D8短接，D7与D9短接，（必须），如果不短接，变频器显示控制器禁止。短接完成后显示无使能。

3.X10端子上D9与D10外接24V电源（D9接+24V，D10接0V），用于提供变频器电子信号电源，既只要有此+24V接入，变频器即可调试参数

4．X10端子上，D2与D3间接电机抱闸。

5.变频器通过总线控制时，需要另外购买一个通信卡DFD11B

6.DFD11B上，

S1（NA）为设置变频器在总线中地址号，0-5为20-25 ，前后相加即为地址，如20+21=3,那么这个变频器在总线中的地址为3#。

7. DFD11B上，S2 （DR）为设置变频器在总线中的传输频率，该频率设置必须与扫描模块上设置的频率一致，否则扫描模块将无法扫描到这个变频器。

DR0=0， DR1=0,125KB

DR0=1, DR1=0,250KB

DR0=0, DR1=1,500KB

DR0=1, DR1=1,禁止

8.DFD11B上，（PD0-4），设置与总线间传送的通道值。计算方法与总线地址设置的计算方法相同。此设置必须与扫描文件中下载到变频器的输入输出字节一致。即如果在变频器拨码开关上设置4PD，那么在扫描文件里必须把该变频器的输入输出字节设置成8个字节（4×2）。否则扫描模块将报警。

9. DFD11B上，AS，F1，F2，不做改动。

总线控制时：

10.参数调试

首先在操作面板上将参数初始化（如果点击轴上没有带编码器，则选择无编码器，不使用），完成后重新上电。更改参数P100为device，P101为DEVICE。将控制方式及控制源设成现场总线方式。

故障代码描 述控制器响应可能的原因解决方法00无故障

01过电流立即停车1.输出电路短路；2.电机过大；3.控制器输出侧故障；1.查找输出电路；2.选一个小电机3.联系SEW-售后部门

03接地故障立即停车1.外电路接地；2.在控制器内；3.在电机内；1.外电路消除接地；2.联系SEW-售后部门

07制动斩波器故障立即停车1.再生功率过大；2.制动电阻电路故障；3.制动电阻选型过大；4.制动斩波器故障；1.增大下降斜率；2.检查制动电阻回路；3.检侧制动电阻技术数据；4.联系SEW-售后部门；

08速度监控故障立即停车1.因为机械过载或电源相故障 （VFC开环控制）；2.编码器连接错误或相序错误；1.降低机械负载；2.增加转速监控时间（P501）；3.检查编码器的接线、电源；4.检测输入侧电源是否缺相或低电压09初始化故障立即停车1.控制器初始化没有设定或错误1.进行正确的控制器初始化；10IPOS-故障紧急停车1.IPOS程序中不正确的指令；2.不正确的调用；1.更正IPOS程序中不正确的指令；2.正确的调用；11控制器过热紧急停车控制器过热1.降低负载；2.保证充足的冷却；12旋转变压器14位紧急停车14位计数器溢出将P3029(最大转速)定义小于3000RPM13控制信号源故障立即停车1.控制信号源无定义；2.控制信号源错误定义；选择正确的控制信号源（P101）14编码器故障立即停车1.编码器接线错误或屏蔽连接错误2.编码器故障1.检测编码器电缆或屏蔽连接正确；2.联系SEW-售后部门；15内部24V电源立即停车无内部24V电源1.检测控制器输入电源；2.联系SEW-售后部门；17---24系统故障立即停车控制器电器元件受到外部干扰1.检测屏蔽和地是否连接；2.联系SEW-售后部门；25EEPROM故障立即停车控制器内EEPROM故障1.恢复到工厂设置,复位,进行初始化2.联系SEW-售后部门；26外部故障紧急停车出现外部故障信号，二进制输入（定义为外部故障）被激活1.消除外部故障；27限位开关失灵紧急停车1.限位开关电缆；2.限位开关安装方向错误；1.检测电缆连接；2.对调两限位开关；28总线通讯中断快速停车主机和从机之间在规定的时间内无数据交换1.检测主从之间的通讯线路；2.增加通讯中断时间（P819）；30紧急时间溢出紧急时间1.控制器过载；2.紧急停机斜率过小；1.检查选型是否合适；2.增加紧急停车斜率时间；

-------------

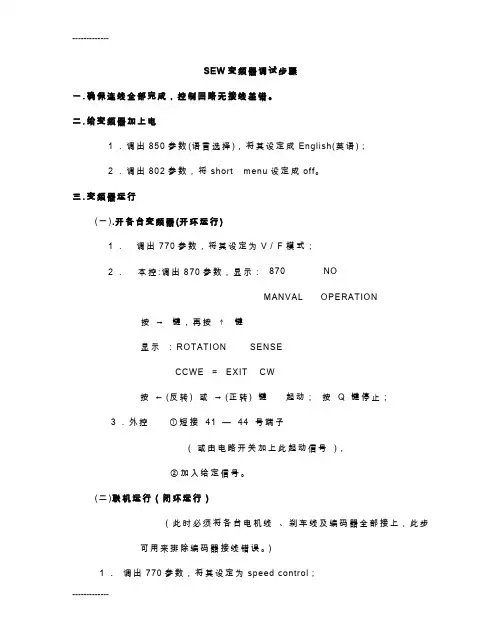

------------- SEW变频器调试步骤

一. 确保连线全部完成，控制回路无接线差错。

二. 给变频器加上电

１．调出850参数(语言选择)，将其设定成English(英语)；

２．调出802参数，将short menu设定成off。

三. 变频器运行

(一).开各台变频器(开环运行)

１． 调出770参数，将其设定为V／F模式；

２． 本控:调出870参数，显示：

870 NO

MANVAL OPERATION

按 → 键，再按 ↑ 键

显示 ：ROTATION SENSE

CCWE ＝ EXIT CW

按 ←(反转) 或 →(正转) 键 起动； 按 Q 键停止；

３．外控 ①短接 41 — 44 号端子

( 或由电路开关加上此起动信号 )，

②加入给定信号。

(二)联机运行（闭环运行）

（此时必须将各台电机线 、刹车线及编码器全部接上，此步可用来排除编码器接线错误。）

１． 调出770参数，将其设定为speed control； -------------

------------- ２． 调出510参数，设为yes；

３． 调出520参数，设为yes；

４． 开各台变频器(以上述开环运行方式开各台变频器)

如报出10号故障，可能是相序错，调整相序开机；

如报出12号故障，也可能是相序错，调整相序开机。

四．联动开机（开不出可能与各类参数设定有关）

(一) 短接从机102-44号端口(即自由运行状态)

(二) 开主机启动

(三) 主机开出后,辅机逐个脱去102-44号短接线

注: 1 灌装机不允许反转

２ 洗瓶机整体反转操作（指穿上大链后）：

① 将主机41号端口线拆下,接入42号端口,正常开机则可;

② 各台辅机正、反转微调 :
