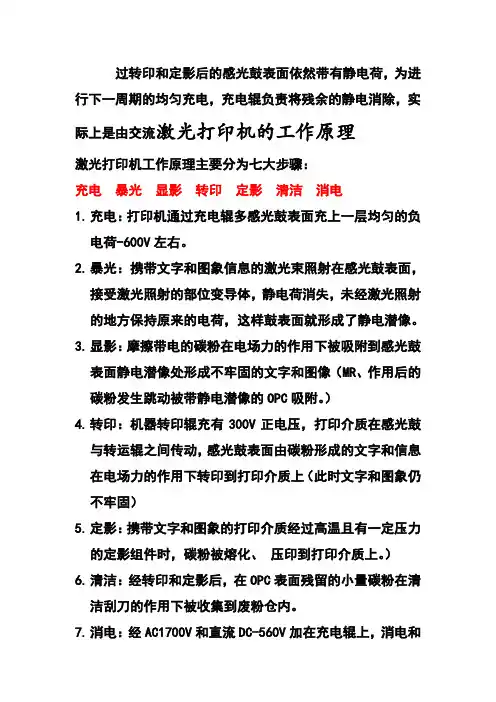

激光打印机工作原理

过转印和定影后的感光鼓表面依然带有静电荷，为进行下一周期的均匀充电，充电辊负责将残余的静电消除，实际上是由交流激光打印机的工作原理

激光打印机工作原理主要分为七大步骤：

充电 暴光 显影 转印 定影 清洁 消电

1. 充电：打印机通过充电辊多感光鼓表面充上一层均匀的负电荷-600V左右。

2. 暴光：携带文字和图象信息的激光束照射在感光鼓表面，接受激光照射的部位变导体，静电荷消失，未经激光照射的地方保持原来的电荷，这样鼓表面就形成了静电潜像。

3. 显影：摩擦带电的碳粉在电场力的作用下被吸附到感光鼓表面静电潜像处形成不牢固的文字和图像（MR、作用后的碳粉发生跳动被带静电潜像的OPC吸附。）

4. 转印：机器转印辊充有300V正电压，打印介质在感光鼓与转运辊之间传动，感光鼓表面由碳粉形成的文字和信息在电场力的作用下转印到打印介质上（此时文字和图象仍不牢固）

5. 定影：携带文字和图象的打印介质经过高温且有一定压力的定影组件时，碳粉被熔化、 压印到打印介质上。）

6. 清洁：经转印和定影后，在OPC表面残留的小量碳粉在清洁刮刀的作用下被收集到废粉仓内。

7. 消电：经AC1700V和直流DC-560V加在充电辊上，消电和充电同时进行。

碳粉盒各种易耗件作用

DB:1.磁套表面的涂层与碳粉颗粒及出粉刀上的聚氨脂片互相摩擦，使碳粉带上静电；

2．控制磁辊套表面碳粉层厚度，令碳粉均匀转出

WB: 与OPC摩擦，清洁OPC表面没有完全转印到纸上残余的碳粉颗粒。

MR:1.通过内部磁心将芬仓中碳粉吸向磁辊套表面；

2.通过磁套表面的涂层与碳粉颗粒及出粉刀上的聚氨脂片互相摩擦，使碳粉带上静电；

3.磁套通过交流电压及支流电压，使得带电碳粉在磁套与OPC表面之间“跳动”从而使OPC表面的“静电潜像”吸附到碳粉。

OPC:1.OPC表面能被充上均匀电荷，经激光扫描后，涂层中的电子传导层电阻发生变化，从而在其表面形成静电潜像。

少年易学老难成，一寸光阴不可轻 - 百度文库

1 深圳市齐心文具股份有限公司

激光打印机原理与耗材技术解析

一．激光打印机工作原理

无论是黑白饥荒打印机还是彩色激光打印机，其基本工作原理是相同的，他们都采用了类似复印机的静电照相技术，将打印机内容转变为感光鼓上的以像素点为单位的点阵位图图像，再转印到打印机纸上形成打印内容。与复印唯一不同的是光源，复印机采用的是普通白色光源，而激光打印机则采用的是激光束。

在工作过程中计算机先把需要的数据（打印控制器中光栅位图图像数据）转换为激光扫描器的激光束信息，通过反射棱镜对感光鼓照射，此时感光鼓在充电时它的鼓体表面（现在感光鼓表面涂层用的材料一般为TefLon-----聚四氟乙烯）充满了正电荷。

激光器射出的激光抵消了鼓体表面图像部分以外的正电荷，感光鼓体表面形成了以正电荷表示的与打印图像完全相同的图像信息。这时显影仓已经工作，磁棒上的碳粉颗粒带上了负电荷，随着感光鼓的转动正负电子相依的时候就把碳粉颗粒吸附到感光鼓体上（正负相吸），形成了感光鼓表面的碳粉图像。而打印纸在与干皇姑接触前就被一充电单元充满负电荷，而所带电压高于感光鼓上的，当打印纸走过感光鼓时，由于正负电荷互相吸引，感光鼓的碳粉图像就转印到打印纸上。经过热转印单元（定影过程的加热加压）使碳粉颗粒完全与纸张纤维吸附，形成了打印图像。

二．激光打印机工作过程解析

第一阶段 数据交换系统

1．打印机控制器： 少年易学老难成，一寸光阴不可轻 - 百度文库

2 在激光打印机能够工作之前，它需要获得页面数据并计算机如何将这些数据列印到纸面上。这个工作由打印机控制器完成。打印机控制器是激光打印机的主要板载计算机。它通过某个通信端口（如：USB端口）与主机进行交谈。在打印作业开始时，激光打印机会与肌注一起确定数据的交换方式。控制器可能必须定期启动和停止主机，以便处理它已经接收到的信息。

- 1 - 激光工作原理及应用

激光是一种高度聚焦的、高能量的光束，由于其独特的物理特性，被广泛用于各种领域。本文将介绍激光的工作原理及其在不同领域中的应用。

激光工作原理主要有三个方面：激励源的产生、能量传递和反馈反应。激光器的激励源通常是一些高能量的电子，它们被激发到一个高能级，然后通过放射跃迁的方式发射出激光光子。这些光子被反射、聚焦和放大，从而形成一束激光光束，具有高度单色性、直线度和相干性。

激光在不同领域中有着广泛的应用，如激光加工、医疗、通信、测量等。在激光加工中，激光可用于切割、焊接、打孔等加工过程，这些过程具有高精度、高效率、低热影响等特点。在医疗中，激光可用于治疗癌症、近视、皮肤病等疾病，具有创伤小、恢复快等优点。在通信领域，激光可用于地球-卫星通信、纤维光通信等，具有高速、高带宽等特点。在测量领域，激光可用于测量距离、速度、角度等，具有高精度、非接触等特点。

综上所述，激光是一种具有广泛应用前景的光学技术，其工作原理和应用场景也越来越丰富和多样化。

龙源期刊网

激光打印机工作原理及典型故障分析

作者：张光凯

来源：《职业·下旬》2012年第10期

摘 要：本文就激光打印机的工作原理、常见故障的判断及处理做简要的分析，便于激光打印机使用者遇到常见故障时能自行排除。

关键词：激光打印机 工作原理 故障分析

激光打印机作为计算机常用外部设备，为人们提供了高速、高质、便捷的打印服务。但是当打印机突然出现故障不能正常工作时，就会影响打印急需的文件。如果我们能够掌握打印机工作原理、常见故障的判断及处理知识，便能自行处理一些故障，保证正常的工作。因此，笔者就激光打印机的工作原理和常见故障的判断及处理分析如下。

一、激光打印机的工作原理

激光打印机是将激光扫描技术和电子照相技术相结合的打印输出设备，将要打印内容转变为光导体上的以像素点为单位的点阵位图图像，再转印到打印纸上形成打印内容。

激光打印机工作流程示意图如下图所示。激光打印机打印文档，首先通过计算机将打印的文件传输给打印机，再通过数据转换将数据信息转换成打印信息，通过此信息驱动高频振荡器使激光器发射激光束，经反射镜射入声光调制器，在来自计算机的二进制图文点阵信息数据的作用下进行调制。

调制后的光束射入扫描器中的多面镜，经过广角聚焦镜把聚焦后的光束射到旋转的光导体表面。光导体表面经充电电极充电，预先带有均匀的静电荷，当有光线照射时，受光线照射的部位发生阻值的变化，电荷消失，而没有光线照射的地方仍保留有电荷，形成由电荷组成的静电潜像。

当带有电荷的光导体表面经过显影装置时，有电荷的部位就吸附了墨粉颗粒，将静电潜像转变为可以看得见的色粉图像。同时，打印机输纸系统驱动走纸，将打印纸经过转印电极送进打印机，使打印纸带上与光导体表面极性相同但强得多的电荷。纸张经过带有墨粉的光导体，将墨粉吸附到打印纸上形成图像，通过分离装置将光导体和打印纸分离。清洁和消电装置对转印后光导体表面残余的色粉和电位进行清除。最后通过定影装置将打印纸上的墨粉加热熔化，加压使熔化后的墨粉渗入打印纸，在冷却过程中固化在纸上，并输出打印完成的最终稿件。
