电梯制造与安装安全标准GB7588

电梯安装规范

1.井道必须符合下列规定:

当底坑底面下有人员能到达的空间存在，且对重(或平衡重)上未设有安全钳装置时，对重缓冲器必须能安装在(或平衡重运行区域的下边必须)一直延伸到坚固地面上的实心桩墩上；（主要针对有底下层的电梯）。

电梯安装之前，所有层门预留孔必须设有高度不小于1.2m 的安全保护围封，并应保证有足够的强度；

井道尺寸应和土建布置图所要求的一致，允许偏差应符合下列规定:

当电梯行程高度小于等于30m 时为0～+25mm；

当电梯行程高度大于30m 且小于等于60m 时为0～+35mm；

当电梯行程高度大于60m 且小于等于90m 时为0～+50mm；

严格按照以上要求对井道进行验收，并做好交接记录。

井道应为电梯专用，井道内不得装设与电梯无关的设备、电缆等。

井道内应设置永久性电气照明，井道内照度应不得小于50lx，井道最高点和最低点0.5m

以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关。

2、底坑

底坑内应有良好的防渗、防漏水保护，底坑内不得有积水。有条件时需设排水管。

3、机房

机房应有良好的防渗、防漏水保护。

机房内接地装置的接地电阻值不应大于4Ω。

4、驱动主机

紧急操作装置动作必须正常。可拆卸的装置必须置于驱动主机附近易接近处，紧急救援操作说明必须贴于紧急操作时易见处。

当驱动主机承重梁需埋入承重墙时，埋入端长度应超过墙厚中心至少20mm，且支承长度不应小于75mm。

制动器动作应灵活，制动间隙调整应符合产品设计要求。

机房内钢丝绳与楼板孔洞边间隙应为20～40mm，通向井道的孔洞四周应设置高度不小于50mm 的台缘。

5、导轨 导轨安装位置必须符合土建布置图要求。

两列导轨顶面间的距离偏差应为:轿厢导轨0～+2mm；对重导轨0～+3mm。

导轨支架在井道壁上的安装应固定可靠。预埋件应符合土建布置图要求。锚栓(如膨胀螺栓等)固定应在井道壁的混凝土构件上使用，其连接强度与承受振动的能力应满足电梯产品设计要求，混凝土构件的压缩强度应符合土建布置图要求。

电梯相关国标

以下是电梯相关的国标解释：

1. GB 7588-2003《电梯安全规范》

该国标是规范电梯设计、安装、维护和使用的安全规范。其中包括电梯井道、轿厢、外观、门、门锁、控制装置、安全装置、驱动装置等方面的规范。

2. GB 16899-2011《电梯能效评价标准》

该国标是规定电梯的能效等级评价标准。其中包括电梯能效等级的划分、评价方法、能效标识等方面的规范。

3. GB/T 24408-2009《电梯制造质量检验规范》

该国标是规范电梯制造质量检验的具体工作内容和方法。其中包括材料和部件的检验、制造工序的检验、全机检验、安装调试检验等方面的规范。

4. GB/T 14718-2009《电梯规范术语》

该国标是规范电梯常用术语的定义、解释和使用。其中包括电梯的基本构造、机房、负载能力、控制装置、驱动装置、门、门锁、紧急救援等方面的术语规范。

5. GB 27036-2011《电梯预留接口技术规范》 该国标是规定电梯预留接口的技术规范，包括电梯通信接口、智能化控制接口、应急救援接口、连接外部设备接口等方面的规范。

总之，电梯相关的国标多方面规范了电梯的设计、制造、安装、使用和维护等方面，保障了电梯的安全、可靠和高效。

w .. . ..

. . . 资

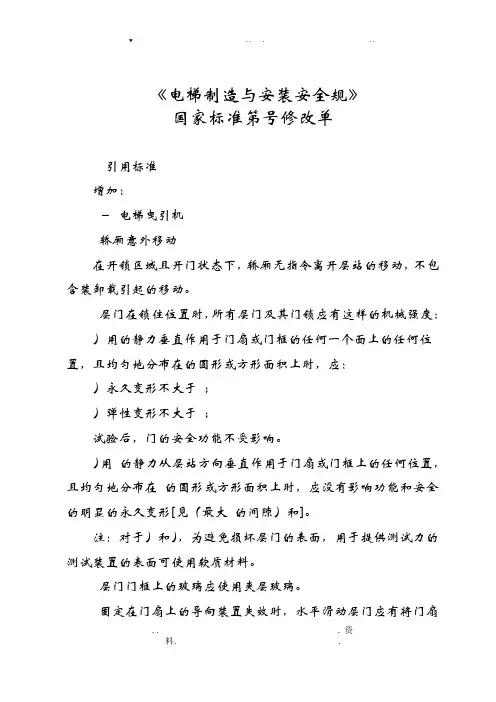

料. . 《电梯制造与安装安全规》

国家标准第号修改单

引用标准

增加：

－ 电梯曳引机

轿厢意外移动

在开锁区域且开门状态下，轿厢无指令离开层站的移动，不包含装卸载引起的移动。

层门在锁住位置时，所有层门及其门锁应有这样的机械强度：

）用的静力垂直作用于门扇或门框的任何一个面上的任何位置，且均匀地分布在的圆形或方形面积上时，应：

）永久变形不大于 ；

）弹性变形不大于 ；

试验后，门的安全功能不受影响。

）用 的静力从层站方向垂直作用于门扇或门框上的任何位置，且均匀地分布在 的圆形或方形面积上时，应没有影响功能和安全的明显的永久变形[见（最大 的间隙）和]。

注：对于）和），为避免损坏层门的表面，用于提供测试力的测试装置的表面可使用软质材料。

层门门框上的玻璃应使用夹层玻璃。

固定在门扇上的导向装置失效时，水平滑动层门应有将门扇w .. . ..

. . . 资

料. . 保持在工作位置上的装置。具有这些装置的完整的层门组件应能承受符合 ）要求的摆锤冲击试验，撞击点按表和图在正常导向装置最可能失效条件下确定。

注：保持装置可理解为阻止门扇脱离其导向的机械装置，可以是一个附加的部件也可以是门扇或悬挂装置的一部分。

电梯安装规范（一）

1.井道必须符合下列规定:

1.1 当底坑底面下有人员能到达的空间存在，且对重(或平衡重)上未设有安全钳装置时，对重缓冲器必须能安装在(或平衡重运行区域的下边必须)一直延伸到坚固地面上的实心桩墩上；（主要针对有底下层的电梯）。

1.2 电梯安装之前，所有层门预留孔必须设有高度不小于1.2m 的安全保护围封，并应保证有足够的强度；

1.3井道尺寸应和土建布置图所要求的一致，允许偏差应符合下列规定:

1.3.1当电梯行程高度小于等于30m 时为0～+25mm；

1.3.2当电梯行程高度大于30m 且小于等于60m 时为0～+35mm；

1.3.3当电梯行程高度大于60m 且小于等于90m 时为0～+50mm；

严格按照以上要求对井道进行验收，并做好交接记录。

井道应为电梯专用，井道内不得装设与电梯无关的设备、电缆等。

1.4井道内应设置永久性电气照明，井道内照度应不得小于50lx，井道最高点和最低点0.5m 以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关。

2、底坑

底坑内应有良好的防渗、防漏水保护，底坑内不得有积水。有条件时需设排水管。

3、机房

3.1机房应有良好的防渗、防漏水保护。

3.2机房内接地装置的接地电阻值不应大于4Ω。

4、驱动主机

4.1紧急操作装置动作必须正常。可拆卸的装置必须置于驱动主机附近易接近处，紧急救援操作说明必须贴于紧急操作时易见处。

4.2当驱动主机承重梁需埋入承重墙时，埋入端长度应超过墙厚中心至少20mm，且支承长度不应小于75mm。

4.3 制动器动作应灵活，制动间隙调整应符合产品设计要求。

4.4机房内钢丝绳与楼板孔洞边间隙应为20～40mm，通向井道的孔洞四周应设置高度不小于50mm 的台缘。

5、导轨 5.1导轨安装位置必须符合土建布置图要求。
