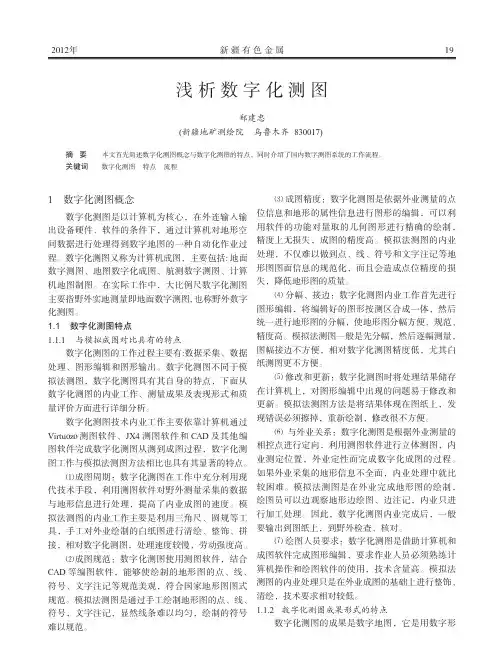

新疆有色金属２０１２年
浅析数字化测图
郑建忠
(新疆地矿测绘院乌鲁木齐830017)
摘要本文首先简述数字化测图概念与数字化测图的特点，同时介绍了国内数字测图系统的工作流程。关键词数字化测图特点流程
1数字化测图概念
数字化测图是以计算机为核心，在外连输入输
出设备硬件、软件的条件下，通过计算机对地形空
间数据进行处理得到数字地图的一种自动化作业过
程。数字化测图又称为计算机成图，主要包括:地面
数字测图、地图数字化成图、航测数字测图、计算
机地图制图。在实际工作中，大比例尺数字化测图
主要指野外实地测量即地面数字测图,也称野外数字
化测图。
1.1数字化测图特点
1.1.1与模拟成图对比具有的特点
数字化测图的工作过程主要有:数据采集、数据
处理、图形编辑和图形输出。数字化测图不同于模
拟法测图，数字化测图具有其自身的特点，下面从
数字化测图的内业工作、测量成果及表现形式和质
量评价方面进行详细分析。
数字化测图技术内业工作主要依靠计算机通过
Virtuozo测图软件、JX4测图软件和CAD及其他编
图软件完成数字化测图从测到成图过程，数字化测
图工作与模拟法测图方法相比也具有其显著的特点。
⑴成图周期：数字化测图在工作中充分利用现
代技术手段，利用测图软件对野外测量采集的数据
与地形信息进行处理，提高了内业成图的速度。模
拟法测图的内业工作主要是利用三角尺、圆规等工
具，手工对外业绘制的白纸图进行清绘、整饰、拼
接，相对数字化测图，处理速度较慢，劳动强度高。
⑵成图规范：数字化测图使用测图软件，结合
CAD等编图软件，能够使绘制的地形图的点、线、
符号、文字注记等规范美观，符合国家地形图图式
规范。模拟法测图是通过手工绘制地形图的点、线、
符号，文字注记，显然线条难以均匀，绘制的符号
难以规范。⑶成图精度：数字化测图是依据外业测量的点
位信息和地形的属性信息进行图形的编辑，可以利
用软件的功能对量取的几何图形进行精确的绘制，
精度上无损失，成图的精度高。模拟法测图的内业

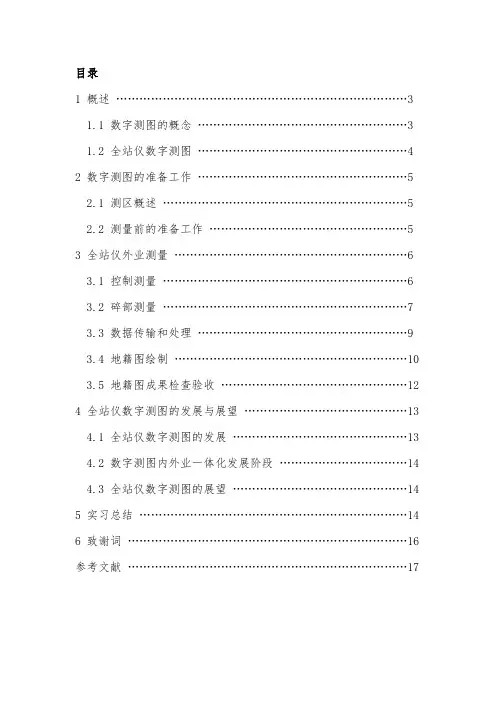

目录
1 概述 …………………………………………………………………3
1.1 数字测图的概念 ………………………………………………3
1.2 全站仪数字测图 ………………………………………………4
2 数字测图的准备工作 ………………………………………………5
2.1 测区概述 ………………………………………………………5
2.2 测量前的准备工作 ……………………………………………5
3 全站仪外业测量 ……………………………………………………6
3.1 控制测量 ………………………………………………………6
3.2 碎部测量 ………………………………………………………7
3.3 数据传输和处理 ………………………………………………9
3.4 地籍图绘制 ……………………………………………………10
3.5 地籍图成果检查验收 …………………………………………12
4 全站仪数字测图的发展与展望 ……………………………………13
4.1 全站仪数字测图的发展 ………………………………………13
4.2 数字测图内外业一体化发展阶段 ……………………………14
4.3 全站仪数字测图的展望 ………………………………………14
5 实习总结 ……………………………………………………………14
6 致谢词 ………………………………………………………………16 参考文献 ………………………………………………………………17
浅谈全站仪在数字测图中的应用
1. 概述
本章对数字测图的方法做了大致的介绍，尤其对全站仪野外数字测图的流程做了简述
1.1. 数字测图的概念
数字测图包括全野外数字测图、数字化测图、摄影测量和遥感数字测图。如下图：
数字测图的基本思想是将地面的地形和地理要素转换为数字，然后由计算机对其进行处理，得到内容丰富的电子地图，需要时由图形输出设备输出地形图或各种专题图图形。数字测图是经过计算机软件的处理，绘出所测的地形图。因此，数字测图时必须采集绘图信息，它包括点的定位信息和属性信息。

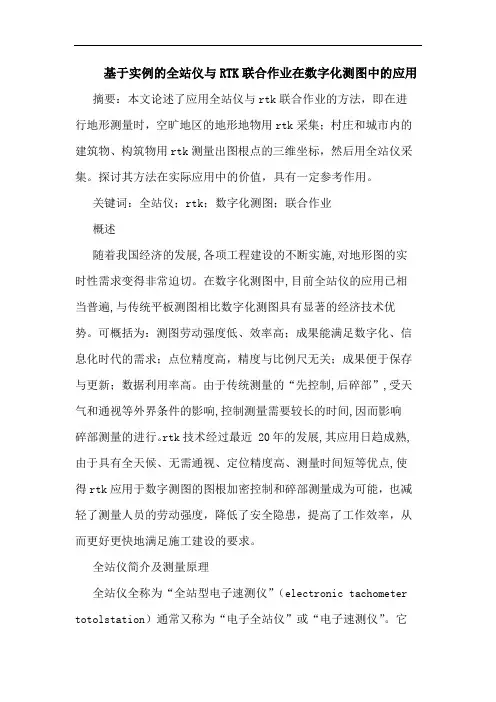

基于实例的全站仪与RTK联合作业在数字化测图中的应用
摘要：本文论述了应用全站仪与rtk联合作业的方法，即在进行地形测量时，空旷地区的地形地物用rtk采集；村庄和城市内的建筑物、构筑物用rtk测量出图根点的三维坐标，然后用全站仪采集。探讨其方法在实际应用中的价值，具有一定参考作用。
关键词：全站仪；rtk；数字化测图；联合作业
概述
随着我国经济的发展,各项工程建设的不断实施,对地形图的实时性需求变得非常迫切。在数字化测图中,目前全站仪的应用已相当普遍,与传统平板测图相比数字化测图具有显著的经济技术优势。可概括为：测图劳动强度低、效率高；成果能满足数字化、信息化时代的需求；点位精度高，精度与比例尺无关；成果便于保存与更新；数据利用率高。由于传统测量的“先控制,后碎部”,受天气和通视等外界条件的影响,控制测量需要较长的时间,因而影响碎部测量的进行。rtk技术经过最近 20年的发展,其应用日趋成熟,由于具有全天候、无需通视、定位精度高、测量时间短等优点,使得rtk应用于数字测图的图根加密控制和碎部测量成为可能，也减轻了测量人员的劳动强度，降低了安全隐患，提高了工作效率，从而更好更快地满足施工建设的要求。
全站仪简介及测量原理
全站仪全称为“全站型电子速测仪”（electronic tachometer
totolstation）通常又称为“电子全站仪”或“电子速测仪”。它
是把测距、测角和微处理机等部分结合起来形成一体能够自动控制测距、测角、自动计算水平距离、高差、坐标增量等的测绘仪器，同时可自动显示、记录、存储和数据输出，全站仪又因其实现了测距的发射轴、接收轴与望远镜视准轴三轴共轴的结构，更适合于对移动目标及空间点的测量，内部有极其丰富的测量软件，可方便快捷地进行操作 另外全站仪通过传输接口与计算机、绘图仪连接起来，配以数据处理软件和、绘图软件，可以实现测图的自动化，并具有坐标放样和自由建站等特点[1] 。
第３８卷第ｌ０期 ・２３８・ ２ ０ １ ２年４月 山 西 建 筑 ＳＨＡＮＸＩ ＡＲＣＨＩＴＥＣ Ｉ．ＵＲＥ Ｖ０１．３８ Ｎｏ．１０ Ａｐｒ． ２０１２
文章编号：１００９－６８２５（２０１２）１０－０２３８．０２
谈数字化测图中全站仪与ＲＴＫ结合应用的便利性
郭 伟
（大同市勘察测绘院，山西大同０３７００６）
摘要：阐述了数字化测图的概念及所引起的变革，并结合实例介绍了野外数据采集中全站仪与ＲＴＫ在其中的交叉运用与注意 事项，以期促进我国测绘技术的发展。 关键词：数字化测图，野外数据采集，全站仪，ＲＴＫ ．
中图分类号：ＴＵ１９８ 文献标识码：Ａ
１ 概述
美国前副总统戈尔于１９９８年１月在加利福尼亚科学中心开
幕典礼上发表了一篇题为“数字地球：认识二十一世纪我们所居
住的星球”的演说，正式提出数字概念。它是以计算机技术、多媒 体技术和大规模存储技术为基础，以宽带网络为纽带，运用海量 地球信息对地球进行多分辨率、多尺度、多时空和多种类的一种
三维描述。 当前测绘工作者的主要工作就是如何使测绘信息化，而数字 化测图就是信息化的基础工作，它是“数字地球”的重要组成部
分，数字地图正是在这种现代化新形势要求下应运而生，它的出 现为广大测绘工作者提供了极大方便。它可以对普通地图的内
容进行任意形式的要素组合、拼接，形成新的地图；可以对数字地 图进行任意比例尺、任意范围的绘图输出；它易于修改，可极大的
缩短成图时问；可以很方便地与卫星影像、航空照片等其他信息 源结合，生成新的图种；可以利用数字地图记录的信息，派生新的
数据等等。这都是以前纸质地形图不可能达到的效果。
２数字化测图
其基本思想就是将采集的各种有关的地物和地貌信息转化
为数字形式，通过数据接口传输给计算机进行处理，得到内容丰 富的电子地图，和传统测图相比，数字化测图因其自动化和智能
化从而使工作效率成倍提高，错误率明显减少，绘得的地图精确、
