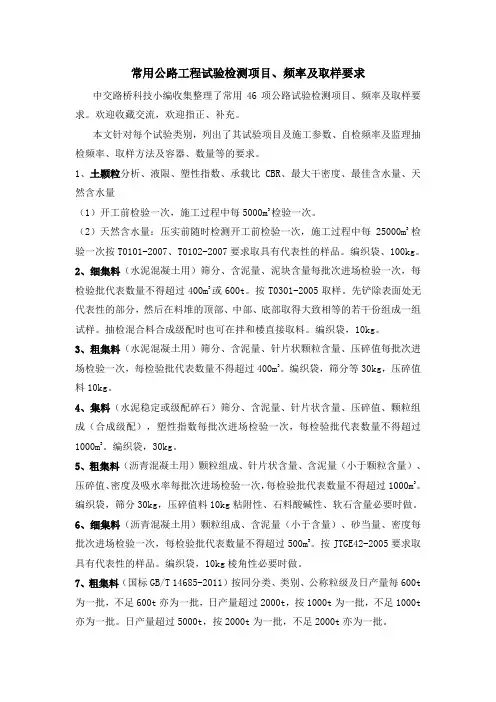

公路工程试验常规检测项目频率及取样方法

公路工程试验常规检测项目、频率及取样方法

附录 1 标准养护室建设、运行实施方案

标准养护室对环境温度、湿度要求高，涉及内容多，是试验室建设和运行的薄弱环节，尤其对于 工地试验室。 为规范标准养护室的建设和管理， 本指南结合有关标准、 规范以及前面章节提到的内容， 提出以下建设、运行实施方案：

1.1 房屋建设

(1) 工地试验室标准养护室的建筑面积应根据工程建设高峰期试件养护的最大数量、样品架的容 量及占用面积、 室内共用面积以及所选的温湿度控制仪主机的功率等内容确定。 做到既可以充分利用 空间，又可以从结构尺寸上减少热交换面、 渗水面， 而且不能阻碍空气流动， 达到保温、 保湿的目的。

(2) 标准养护室宜设置缓冲间 ( 过渡间 ) ，按照里外套间的格局进行修建或改建。缓冲间面积满足 温湿度控制仪、 主机安装及维修且不影响试件搬运即可。 进入缓冲间的门和进人标准养护室的门不宜 相对没置。

(3) 如果工程建设高峰期试件养护相对集中且数量与日常试件养护数量相比明显增大，则建议工 地试验室设置两个标准养护室 ( 两套温湿度控制设备 ) ，面积可以一大一小且共用一个缓冲间 (过渡 间)，这样既可以保证标准养护效果，同时可以在非高峰期间只开启一个标准养护室，降低运行成本 且节约能耗。

(4) 新建标准养护室，可采取增加墙体材料厚度、采用温度传导系数低且保温隔热性能好的墙体 材料、选择反光性高的材料颜色等方法，提高标准养护室的保温效果，降低养护设备日常运行、维护 成本。如标准养护室可采用彩钢板搭建，接缝处进行密封处理，紧贴夹芯板内侧，砌筑空心砖墙，并 用防水砂浆抹面或粘贴 PVc防水板，房顶加保温层吊顶方式建立。

(5) 如租用既有房屋改建标准养护室，可在房中建房，将原有窗户进行封堵，用保温隔热防水材 料将原墙体、天花板隔开 (两者之间可以是空气夹层 ) ，接缝处进行密封处理； 如果租用的房屋面积较 大，可将其前后隔成里外套间 (设置缓冲间 )。

(6) 标准养护室的地面应设置防水隔离层，隔离层可采用防水卷材类、防水涂料类和沥青砂浆等 材料。地温对标准养护室温度有影响的地区， 地面应设置保温层， 保温层可采用炉渣、 火山渣、矿渣、 废砖瓦等。地面面层可采用防水混凝土浇筑，防水砂浆抹面，不得铺设瓷砖。地面应设置蓄水沉淀池 ( 防止堵塞喷头 ) ，安装顶盖； 地面应设有一定坡度的放射状或环形水槽， 水槽断面尺寸和数量满足防 止地面积水、形成养护水回流，且不影响养护架摆放，水槽应与蓄水沉淀池间相通。

(7) 标准养护室的门应采用防潮、防水、保温、隔热、密封性好的材料制作。如果设置观察窗， 可采用中空玻璃； 门的合页宜采用弹簧合页； 门框周边镶橡胶条； 门下与地面之间的缝隙应采用“扫 地条”胶条处理。

(8) 标准养护室内不设置窗户 . 应采用防水电源线和防水灯具， 保证采光满足工作需求； 标准养护 室应接入上下水。 1.2 设备配置

(1) 标准养护室应配备全自动温度、 湿度同步控制设备， 主要包括：恒温主机 (工业变频制冷机组， 具备制冷、制热、除湿功能 ) 、温湿度传感器、超声波加湿、雾化设备、系统控制箱、液晶显示屏等， 其中温度和湿度控制传感器应设置在标准养护室使用空间的中心点，不得靠近墙壁；温湿度控制仪、 主机不得安装在其他功能室。在温湿度探头位置悬挂经过检定 / 校准的温湿度计。

(2) 标准养护室应配备一定数量的样品架 ( 养护架 ) ，满足高峰期对试件养护数量的最大需求；样 品架应具有一定的刚度，可制成标准件，现场组合安装，提高建设效率，每个样品架及层位安装后应 进行编号 (样品架的制作材料、 尺寸及编号规则详见本指南 4.4.2 有关内容 ) ；样品架的分层搁架应镂 空处理，保证试件养生效果。

(3) 各供应方的设备有所不同，标准养护室的温度、湿度控制设备应请供应方的专业人员进行安 装调试，并对设备的维护方法进行指导。 在选择设备时应提前考察或咨询有关单位或专业机构， 了解 供应方的售后服务质量，并考虑向供应方提出必要的要求。

(4) 安装调试完成后，应对整个温湿度控制系统进行检定、校准。确认制冷、制热设备的功率， 加湿器的雾化能力等。标准养护室的温度偏差、湿度偏差、温度均匀性、湿度均匀性、温度波动性、 湿度波动性检测按《环境试验设备温度、湿度校准规范》 (JJF llOl －2003) 进行。

(5) 标准养护室温度、湿度控制设备的温度、湿度传感器应通过检定 / 校准，并提供温度在 18～ 22℃之间，相对湿度大于 95％的温度偏差值和相对湿度偏差值。温度控制传感器的控温范围应在修 正温度偏差后，设定为

20℃± 2℃；相对湿度控制传感器应在修正相对湿度偏差后， 设定为温度在 22℃ 时，标准养护室相对湿度最低处的相对湿度大于 95％。

1.3 运行管理

(1) 工地试验室应加强标准养护室的运行管理。在运行期间，进入缓冲间的门和进入标准养护室 的门不宜同时开启，且出入时及时关闭，以减少与外界空气交换带来的温湿度的波动。

(2) 标准养护室的温度、 湿度监控记录宜使用经过检定 /校准的温度、湿度自动记录仪， 可以免去 人工记录的工作量、提高记录频次和自动存储、随时调取记录信息。

(3) 注意标准养护室的卫生环境，及时清理地面水槽内的渣滓；注意养护用水的清洁、更换，以 免影响设备的正常运行和造成事故； 注意各种传感器的清洁工作， 以免影响其灵敏度； 注意观察标准 养护室局部温湿度的异常情况，发现间题及时分析原因、及时解决

（4） 试件按照有关要求制作并进行有效标识后，应及时摆放到标准养护室中经过编号的养护架上 进行养护，试件间距为 10～20mm。加湿装置应保证养护水完全雾化，不得采用喷淋装置，避免用水 直接冲淋试件。试件出人应进行登记管理。

试验室环境温湿度要求一览表

项目 试验检测参数 温、湿度控制要求 依据标准

加速磨光温度： 20℃± 5℃；试验前 2h 和试验过程 JTG E42-2005 《公路工程集料

集料 粗集料磨光值

温度： 20℃± 2℃ 试验规程》

GB/T 8074-2008 《水泥比表面

1、比表面积 相对湿度≤ 50%

积测定方法 勃氏法》

试验温度： 20℃± 2℃，相对湿度≥ 50%； 养护箱温

GB/T 17671-1999 《水泥胶砂强

2、胶砂强度 度： 20℃± 1℃，相对湿度≥ 90%；养护水温度：

度检验方法（ ISO 法》

水泥

20℃± 1℃

3、安定性 试验温度： 20℃± 2℃，相对湿度≥ 50%； GB/T 1346-2011 《水泥标准稠

4、凝结时间 水泥、砂、水和试验用具等温度： 20℃± 2℃； 度用水量、凝结时间、安定性检

5、标准稠度用水量 养护箱温度： 20℃± 1℃，相对湿度≥ 90% 验方法》

GB/T 2419-2005 《水泥胶砂流

6、胶砂流动度 试验温度： 20℃± 2℃，相对湿度≥ 50%

动度测定方法》

1、混凝土试件成型 成型温度： 20℃± 5℃，相对湿度＞ 50% ；标准养 JTG E30-2005 《公路工程水泥

水泥、混凝 （室内）及养护 护温度： 20℃± 2℃，相对湿度＞ 95% 及水泥混凝土试验规程》

土、砂浆 2、混凝土凝结时间 BG/T50080-2002 《普通混凝土

试验温度： 20℃± 2℃ 拌和物性能试验方法标准 （附条

3、泌水率

文说明）

4、砂浆试件养护 标准养护温度： 20℃± 2℃，相对湿度＞ 90% ；混

合砂浆养护温度： 20℃± 2℃，相对湿度 60 ～ 80% JTJ/T70-2009 《建筑砂浆基本性能

试验方法标准（附条文说明）》；

JTG E30-2005 《公路工程水泥及水

泥混凝土试验规程》

5、混凝土干缩率 试验温度： 20℃± 2℃，相对湿度 50%±5% JTG E30-2005 《公路工程水泥及

水泥混凝土试验规程》

无机结合料

稳定材料 无侧限抗压强度 标准养护温度： 20℃± 2℃，相对湿度≥ 95%；高温

快速养护温度： 60℃± 1℃，相对湿度≥ 95% JTG E51-2009 《公路工程无机

结合料稳定材料试验规程》

钢筋

（含接头） 1、屈服强度 10～35℃ 焊接头拉伸、弯曲试验：除非另有

规定，试验环境温度应为 23℃± 5℃ JGJ/T27-2001 《钢筋焊接接头试

验方法标准（附条文说明）》

GB/T 228.1-2010 《金属材料拉 抻试验第 1部分：室温试验方法》 2、抗拉强度

3、伸长率

4、弯曲

5、反向弯曲

注：实际使用时应采用最新版本标准中相应的规定。

附录 3 试验检测项目 / 参数检验频率一览表

说明

1. 本附录“工程类别”主要分为路基工程、桥梁工程、隧道工程、路面工程（底基层、基层、沥青面层 层）、交通安全设施 5 类。工地试验室可根据《公路工程质量检验评定标准》 （JTG F80/1-2004） （第 程类别划分对应参照执行。

2. “试验检测项目 / 参数”列为公路工程工地试验室主要检验或外委的原材料、过程质量控制（不包括 量检验）的常用试验检测参数。

3. “施工检验频率”列主要依据产品质量标准、工程施工技术规范等编写，但部分试验检测参数的施工 规定，本附录将此类参数对应的信息栏用斜体或“ / ”标注（用斜体字标注的，为检验频率参考值；用“ 足项目具体规定即可）；监理抽检频率依据《公路工程施工监理规范》（ JTG G10-2006）开展。

4. “依据标准”列由于表格容量限制，只列出了标准（规范）代号，完整的标准（规范）代号、名称详 准（规范、规程）引用一览表》）。 5. 本附录可作为工地试验室开展试验检测工作时的技术参考，工地试验室在确定具体检验频率时，还应 合同组成文件有关规定。

6. 工地试验室在应用本附录过程中，若有关参数的施工检验频率已有明确规定，应予以执行；当标准规 其相应内容应按最新版本予以调整；当本附录内容与标准（规范）要求有出入时，应以标准（规范）规

试验检测项目 / 参数检验频率一览表

类别 试验检测项目 / 参数 施工检验频率 依据标准 检验程序 备注

原材料

检验 土 1.颗粒分析； 2.界限含水率； 3. 最大干密度； 4. 最佳含水率；

5.CBR 1 次/ 料场 /部位（按照路床、

路堤区分）

JTG F10-2006 施工单位按规定

频率自检，监理

单位按规定频率

抽检 / 岩石 1. 单轴抗压强度 1 次 / 料场，有怀疑时随时检测

原地

面土 1.颗粒分析； 2.界限含水率； 3. 最大干密度； 4. 最佳含水率； 5. 天然含水率 至少 2 处 /km，土质变化时，

视具体情况增加
