电热管基础知识培训

基础知识培训

1、 通信原理

2、 常用信号接口

常用视频信号接口

A、射频信号

射频即Radio Frequency，通常缩写为RF。表示可以辐射到空间的电磁频率，频率范围从300KHz～30GHz之间。射频简称RF射频就是射频电流，它是一种高频交流变化电磁波的简称。每秒变化小于1000次的交流电称为低频电流，大于10000次的称为高频电流，而射频就是这样一种高频电流。有线电视系统就是采用射频传输方式。

在电子学理论中，电流流过导体，导体周围会形成磁场；交变电流通过导体，导体周围会形成交变的电磁场，称为电磁波。在电磁波频率低于100khz时，电磁波会被地表吸收，不能形成有效的传输，但电磁波频率高于100khz时，电磁波可以在空气中传播，并经大气层外缘的电离层反射，形成远距离传输能力，我们把具有远距离传输能力的高频电磁波称为射频，射频技术在无线通信领域中被广泛使用。

定义：射频信号就是经过调制的，拥有一定发射频率的电波。

在电磁波频率低于100kHz时,电磁波会被地表吸收,不能形成有效的传输,一旦电磁波频率高于100kHz时,电磁波就可以在空气中传播,并经大气层外缘的电离层反射,形成远距离传输能力,我们把具有远距离传输能力的高频电磁波称为射频,英文缩写:RF。

作用：为了能够在空中传播电视信号，必须把视频全电视信号调制成高频或射频（RF-Radio Frequency）信号，每个信号占用一个频道，这样才能在空中同时传播多路电视节目而不会导致混乱。

B、CVBS复合视频

也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

精心整理

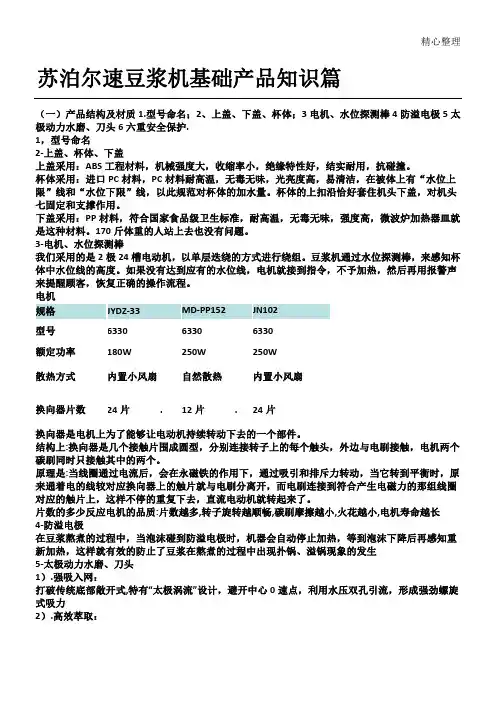

苏泊尔速豆浆机基础产品知识篇

（一）产品结构及材质1.型号命名；2、上盖、下盖、杯体；3电机、水位探测棒4防溢电极5太极动力水磨、刀头6六重安全保护.

1，型号命名

2-上盖、杯体、下盖

上盖采用：ABS工程材料，机械强度大，收缩率小，绝缘特性好，结实耐用，抗碰撞。

杯体采用：进口PC材料，PC材料耐高温，无毒无味，光亮度高，易清洁，在被体上有“水位上限”线和“水位下限”线，以此规范对杯体的加水量。杯体的上扣沿恰好套住机头下盖，对机头七固定和支撑作用。

下盖采用：PP材料，符合国家食品级卫生标准，耐高温，无毒无味，强度高，微波炉加热器皿就是这种材料。170斤体重的人站上去也没有问题。

3-电机、水位探测棒

我们采用的是2极24槽电动机，以单层迭绕的方式进行绕组。豆浆机通过水位探测棒，来感知杯体中水位线的高度。如果没有达到应有的水位线，电机就接到指令，不予加热，然后再用报警声来提醒顾客，恢复正确的操作流程。

电机

规格 JYDZ-33 MD-PP152 JN102

型号 6330 6330 6330

额定功率 180W 250W 250W

散热方式 内置小风扇 自然散热 内置小风扇

换向器片数 24片 . 12片 . 24片

换向器是电机上为了能够让电动机持续转动下去的一个部件。

结构上:换向器是几个接触片围成圆型，分别连接转子上的每个触头，外边与电刷接触，电机两个碳刷同时只接触其中的两个。

原理是:当线圈通过电流后，会在永磁铁的作用下，通过吸引和排斥力转动，当它转到平衡时，原来通着电的线较对应换向器上的触片就与电刷分离开，而电刷连接到符合产生电磁力的那组线圈对应的触片上，这样不停的重复下去，直流电动机就转起来了。

片数的多少反应电机的品质:片数越多,转子旋转越顺畅,碳刷摩擦越小,火花越小,电机寿命越长

4-防溢电极

在豆浆熬煮的过程中，当泡沫碰到防溢电极时，机器会自动停止加热，等到泡沫下降后再感知重新加热，这样就有效的防止了豆浆在熬煮的过程中出现扑锅、溢锅现象的发生

锅炉基本知识

第一节 概述

一． 锅炉的工作过程

锅炉是一种利用燃料燃烧后释放的热能或工业生产中的余热传递给容器内的水，使水达到多需要的温度（热水）或一定压力蒸汽的热力设备。它是由“锅”（即锅炉本体水压部分）、“炉”（即燃烧设备部分）、附件仪表及附属设备构成的一个完整体。锅炉在“锅” 与“炉”两部分同时进行，水进入锅炉以后，在汽水系统中锅炉受热面将吸收的热量传递给水，使水加热成一定温度和压力的热水或生产蒸汽，被引出应用。在燃烧设备部分，燃料燃烧不断放出热量，燃烧产生的高温烟气通过热的传播，将热量传递给锅炉受热面，而本身温度逐渐降低，最后由烟囱排出。“锅”与“炉”一个吸热，一个放热，是密切联系的一个整体设备。

锅炉在运行中由于水的循环流动，不断的将受热面吸收的热量全部带走，不仅使水升温或汽化成蒸汽，而且使受热面得到良好的冷却，从而保证了锅炉受热面在高温条件下安全的工作。

二． 锅炉参数

锅炉参数对蒸汽锅炉而言是指锅炉所产生的蒸汽数量、工作压力及蒸汽温度。

（一） 蒸发量（D）

蒸汽锅炉长期安全运行时，每小时所产生的蒸汽数量，即该台锅炉的蒸发量，用“D”表示，单位为吨/小时（t/h）。

（二） 热功率（供热量Q）

热水锅炉长期安全运行时，每小时出水有效带热量。即该台锅炉的热功率，用“Q”表示，单位为兆瓦（MW）,工程单位为104千卡/小时（104Kcal/h）。

（三） 工作压力

工作压力 是指锅炉最高允许使用的压力。工作压力是根据设计压力来确定的，通常用Mpa来表示。

（四） 温度

温度是标志物体冷热程度的一个物理量，同时也是反映物质热力状态的一个基本参数。通常用摄氏度及“t℃”

锅炉铭牌上标明的温度是锅炉出口处介质的温度。又称额定温度。对于无过热器的蒸汽锅炉，其额定温度是指锅炉额定压力下的饱和蒸汽温度；对于有过热汽的蒸汽锅炉，其额定温度是指过热汽出口处的蒸汽温度；对于热水锅炉，其额定温度是指锅炉出口的热水温度。

Wiegand Components Technology1电热管理论基础知识培训

李斌

2004-08-24

Wiegand Components Technology2电热管基本构造

发热丝填充物冷针

封口材料外管冷针

1859年由SIMPSON先生制造出世界第一支管状电热管

Wiegand Components Technology

3电热管基本知识

1.外管:铜管,镀铜管,不锈钢管,铝管,石英管等.

2.填充物:电工级氧化镁粉

3.冷针:不锈钢,铁镀镍等

4.封口材料:陶瓷,硅胶,玻璃,RTV胶,硅油等.

5.电阻丝:Ni80Cr20.0Cr25Al5等。

Wiegand Components Technology

4电热管基本知识

1.R=V

２/P ．C

t（C

t为温度系数）

2.丝负荷=P/S

1(P为功率,S

1为电阻丝表面积)

3.管表负荷=P/S

2(P为功率,S

2为管热区表面积)

4.线圈数N=1000R

切/ρ.Π.（D

线圈-D

丝)

5.丝间距={L

热/(N-N

1)}-D

丝

（Ｌ

热指热区长度，Ｎ

1为修正系数）

Wiegand Components Technology

5

各工序操作注意事项

Wiegand Components Technology

6绕线工序注意事项

1.首先确认所用物料必须符合要求.

2.所绕线圈电阻,外径必须符合设计要求.

3.对需要进行热测试的电阻丝进行热测试.发热必须均匀.

4.配制专用润滑溶液为:CADILLAC:水=1:79

5.调整合适的绕线张力.保证线轮转动平缓,线圈外径合适.

重点：绕线电阻的控制

Wiegand Components Technology

7线圈清洗、剪线头和烘线工序注意事项

1.线圈清洗干净的标准是烘线后干烧不冒烟.

2.剪线头时注意不可将铁屑混入线圈内,以免影响后工序高压问题

3.将洗净的线圈放在专用盛具摆放在隧道炉的网带上.

4.确保隧道炉温度为426±20℃.转速为100r/min
