维修电工_2级_操作技能鉴定1.3.2试题单

维修电工（二级）

试题单

准考证号： 考位号：

试题代码：1.2.3

试题名称：脉冲顺序控制器1

规定用时：90分钟

1. 操作条件

（1）电子技术实训台

（2）双踪示波器一台

（3）万用表一只

（4）集成芯片：40192、4028、4011、4012、运算放大器及逻辑开关、电阻、电容、连接导线等。

2．操作内容

（1）根据要求进行设计，画出其电路图并标明相关的元器件参数。

（2）在电子技术实训装置上进行接线、调试并演示其功能。调试过程中一般故障自行解决。

（3）正确使用双踪示波器测量并记录有关波形。

（4）根据题意，画出40192集成块输出端QA、QB、QC、QD的时序图。

（5）根据考评员设定的故障，观察故障现象，分析故障原因，查找故障位置并排除故障，使系统运行正常。

3. 操作要求

（1）、设计及接线

设计图示脉冲顺序控制器，并在电子技术实训装置上进行电路接线。

准考证号： 考位号：

2 1)图示振荡电路是一个由运算放大器组成的RC桥式振荡器，要求元器件参数，电阻R

为 KΩ，电容C为1μF时，能达到频率为5Hz，设计该电路，画出其电路图，并列出计算公式确定元器件参数。

2)设计预置数控制电路，使得从3号发光管亮开始做加法计数，计数到8号发光管亮后，控制逻辑门发出信号使40192集成块再从3开始重新计数，如此不断循环。画出与非门集成块控制逻辑门电路设计图，要求列出设计过程。

准考证号： 考位号：

3 （2）、通电调试运行：

1）向考评员演示电路已达到试题要求

2）用双踪示波器实测第二级运放输出端的波形，记录波形并在波形图上标出周期及幅值。

3）画出40192集成块输出端QA、QB、QC、QD随CP+脉冲变化的时序图。

（3）、故障分析及处理

根据所设定的故障，观察故障现象，分析故障原因，查找故障位置，进行故障排除，使系统运行正常。

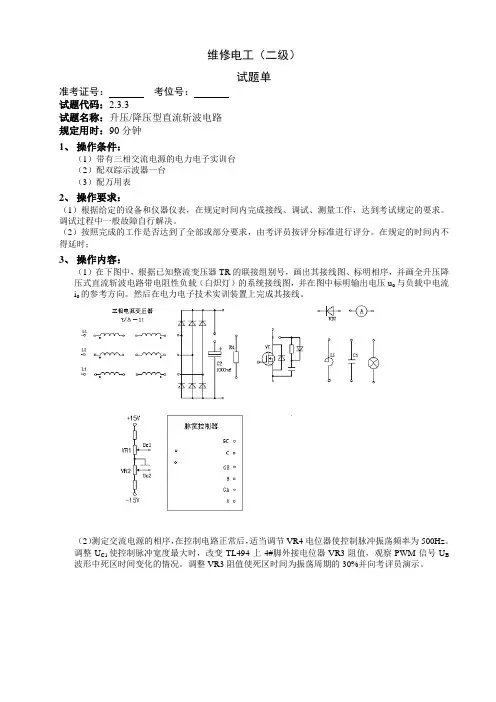

维修电工（二级）

试题单

准考证号： 考位号：

试题代码：2.3.3

试题名称：升压/降压型直流斩波电路

规定用时：90分钟

1、 操作条件：

（1）带有三相交流电源的电力电子实训台

（2）配双踪示波器一台

（3）配万用表

2、 操作要求：

（1）根据给定的设备和仪器仪表，在规定时间内完成接线、调试、测量工作，达到考试规定的要求。调试过程中一般故障自行解决。

（2）按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。在规定的时间内不得延时；

3、 操作内容：

（1）在下图中，根据已知整流变压器TR的联接组别号，画出其接线图、标明相序，并画全升压降压式直流斩波电路带电阻性负载（白炽灯）的系统接线图，并在图中标明输出电压uo与负载中电流io的参考方向。然后在电力电子技术实训装置上完成其接线。

（2）测定交流电源的相序，在控制电路正常后，适当调节VR4电位器使控制脉冲振荡频率为500Hz。调整UC1使控制脉冲宽度最大时，改变TL494上4#脚外接电位器VR3阻值，观察PWM信号UB波形中死区时间变化的情况。调整VR3阻值使死区时间为振荡周期的30%并向考评员演示。

准考证号： 考位号：

第2页 共3页 （3）调整偏移电位器改变UC2，使输入控制电压UC1=0时，控制脉冲的宽度为零。然后调整控制电压UC1，用示波器观察并记录UC1为不同值时控制脉冲的宽度ton，计算占空比α，并记录最大占空比αmax，画出α＝f(UC1)特性曲线，并画出α＝50%时锯齿波电压UA与PWM信号UB的波形。

α＝f(UC1)特性曲线: α＝50%时锯齿波电压UA与PWM信号UB的波形

（在波形图上标出幅值和周期）

（4）调节UC1=0。接通主电路电源，负载接白炽灯，把电流表与负载串联，真有效值电压表接整流桥直流侧，记录直流输入电压Ui的平均值。

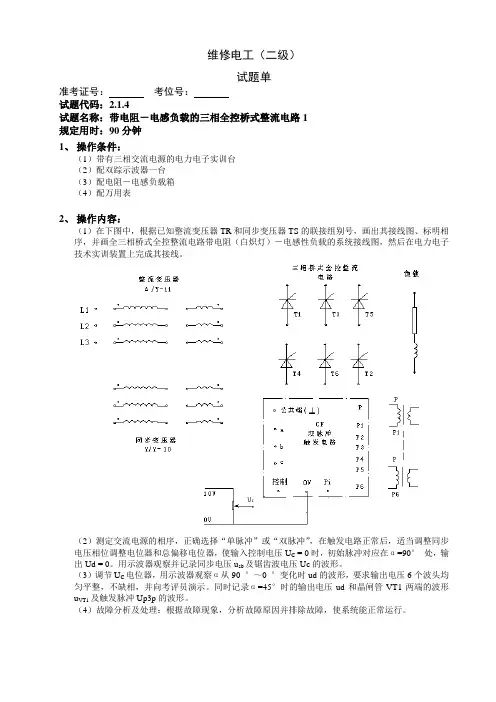

维修电工（二级）

试题单

准考证号： 考位号：

试题代码：2.1.4

试题名称：带电阻－电感负载的三相全控桥式整流电路1

规定用时：90分钟

1、 操作条件：

（1）带有三相交流电源的电力电子实训台

（2）配双踪示波器一台

（3）配电阻－电感负载箱

（4）配万用表

2、 操作内容：

（1）在下图中，根据已知整流变压器TR和同步变压器TS的联接组别号，画出其接线图、标明相序，并画全三相桥式全控整流电路带电阻（白炽灯）－电感性负载的系统接线图，然后在电力电子技术实训装置上完成其接线。 （2）测定交流电源的相序，正确选择“单脉冲”或“双脉冲”，在触发电路正常后，适当调整同步电压相位调整电位器和总偏移电位器，使输入控制电压UC = 0时，初始脉冲对应在α=90° 处，输出Ud = 0。用示波器观察并记录同步电压usb及锯齿波电压Uc的波形。

（3）调节UC电位器，用示波器观察α从90 °～0 °变化时ud的波形，要求输出电压6个波头均匀平整，不缺相，并向考评员演示。同时记录α=45°时的输出电压ud和晶闸管VT1两端的波形uVT1及触发脉冲Up3p的波形。

（4）故障分析及处理：根据故障现象，分析故障原因并排除故障，使系统能正常运行。

准考证号： 考位号：

第2页 共3页 3、 操作要求：

（1）根据给定的设备和仪器仪表，在规定时间内完成接线、调试、测量工作，达到考试规定的要求。调试过程中一般故障自行解决。按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。在规定的时间内不得延时；

（2）绘制ud、uP3p、uVT1、usb、Uc波形

准考证号： 考位号：

第3页 共3页 （3）排除故障：

故障现象：

故障原因分析：

故障点位置：

（4）书面回答：

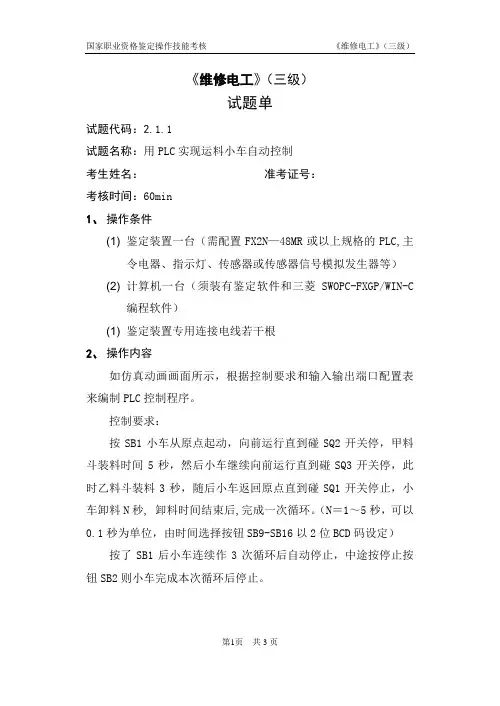

国家职业资格鉴定操作技能考核 《维修电工》（三级）

第1页 共3页

《维修电工》（三级）

试题单

试题代码：2.1.1

试题名称：用PLC实现运料小车自动控制

考生姓名： 准考证号：

考核时间：60min

1、 操作条件

(1) 鉴定装置一台（需配置FX2N—48MR或以上规格的PLC,主令电器、指示灯、传感器或传感器信号模拟发生器等）

(2) 计算机一台（须装有鉴定软件和三菱SWOPC-FXGP/WIN-C编程软件）

(1) 鉴定装置专用连接电线若干根

2、 操作内容

如仿真动画画面所示，根据控制要求和输入输出端口配置表来编制PLC控制程序。

控制要求：

按SB1小车从原点起动，向前运行直到碰SQ2开关停，甲料斗装料时间5秒，然后小车继续向前运行直到碰SQ3开关停，此时乙料斗装料3秒，随后小车返回原点直到碰SQ1开关停止，小车卸料N秒, 卸料时间结束后,完成一次循环。（N＝1～5秒，可以0.1秒为单位，由时间选择按钮SB9-SB16以2位BCD码设定）

按了SB1后小车连续作3次循环后自动停止，中途按停止按钮SB2则小车完成本次循环后停止。

国家职业资格鉴定操作技能考核 《维修电工》（三级）

第2页 共3页

仿真动画画面

输入端口配置表1

输入设备 输入端口编号 接鉴定装置对应端口

启动按钮SB1 X00 SB1

停止按钮SB2 X01 SB2

开关SQ1 X02 电脑和PLC自动连接

开关SQ2 X03 电脑和PLC自动连接

开关SQ3 X04 电脑和PLC自动连接

卸料时间选择开关SB9～SB16 X10～X17 SB9～SB16

输出端口配置表2

输出设备 输出端口编号 接鉴定装置对应端口

向前接触器KM1 Y00

甲卸料接触器KM2 Y01
