人工挖孔桩工程施工方案

白沙文化体育运动中心

全民健身活动中心工程

人工挖空桩施工方案

中交第一公路工程局

海南白沙全民健身中心场馆项目 人工挖孔桩施工方案

中交世通重工（北京）有限公司 2 目录

第一章 工程概况 ............................................................ 3

一、工程概况................................................................ 3

（一）工程简介 .......................................................... 3

（二）地质和地形简介 .................................................... 3

第二章 编制依据 .......................................................... 5

第三章、施工计划 ........................................................... 6

一、材料要求................................................................ 6

二、主要机具设备............................................................ 6

三、作业条件................................................................ 6

第四章、施工工艺技术 ....................................................... 8

提钒炼钢转炉升级改造进铁线铁路工程 人工挖孔桩施工方案

1 / 8

铁线桥工程挖孔桩施工方案

一、施工方案

本工程采用人工挖孔灌注桩。根据该工程所处的地质条件及周围的环境条件，采用人工用铁锹或风镐开挖，松碴装入吊筒后简易电动提升架提升，采用内撑式标准组合钢模浇注C30级砼护壁，钢筋笼现场集中制作，汽车吊吊放入孔，采用商品砼，砼运输车运输，汽车泵配合灌注，插入式振捣器振捣。

二、施工工艺及施工方法

（一）施工方法

1、施工准备

施工前根据地质、水文条件和设计文件要求，编制详细的施工操作细则和安全防护措施；平整场地，铲除松软土层并夯实，做出工作平台。定出桩孔位置，设置护桩并经常检查、校核；孔口四周挖排水沟，做好地表排水，搭好孔口防雨棚，安装提升出碴设备，布置好出碴道路；做好孔口安全防护。

2、 测量定位

根据设计院提供的铁路控制点、高程点和桩位平面图及现场基准点，采用全站仪按设计桩位进行放样，保证桩位准确。桩体放样误差≤20mm，桩孔中心外放按20cm放样，桩体的垂直精度＜0.5%，确保围护桩合理外放，既要保证内衬墙的厚度，也要保证内衬墙不侵入限界，同时要把超挖量控制到最小值。围护桩开挖前注意护桩的外引和保护。 提钒炼钢转炉升级改造进铁线铁路工程 人工挖孔桩施工方案

2 / 8

采用间隔挖孔法，按桩位编号跳挖，间隔一桩，避免施工时相互影响，保持孔壁土体的稳定。桩孔开挖采用分节挖土法，人工手持风镐或十字镐从上到下逐层挖掘，铁锹铲土装入活底吊桶，简易电动提升架提升（见右图示）。每节开挖深度为1m，在穿越不稳定地层时，挖孔桩护壁长度不应大于0.5m，必要时采用钢筒护壁。挖土次序为先中间后周边。

挖孔桩孔内弃碴由小推车运至指定临时碴土堆放场地。安装提升设备时，使吊桶的钢丝绳中心与桩孔轴线位置一致，以此为挖土时粗略控制中心线。在每节护壁上设十字控制点，吊线锤做中心线，用水平尺杆确定桩径。

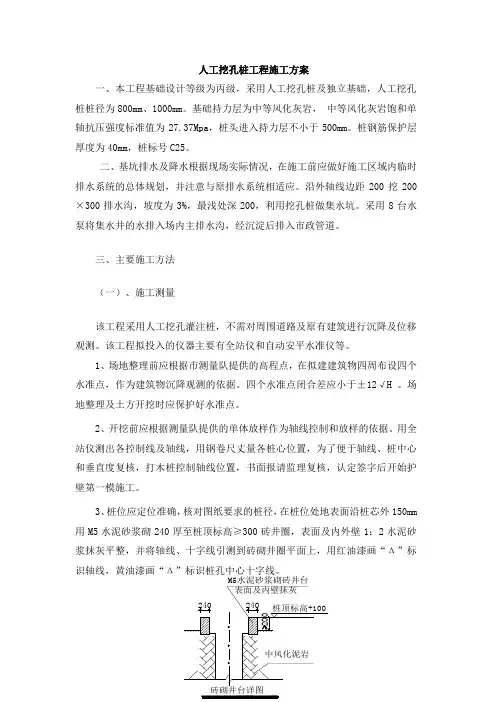

人工挖孔桩工程施工方案

一、本工程基础设计等级为丙级，采用人工挖孔桩及独立基础，人工挖孔桩桩径为800mm、1000mm。基础持力层为中等风化灰岩， 中等风化灰岩饱和单轴抗压强度标准值为27.37Mpa，桩头进入持力层不小于500mm。桩钢筋保护层厚度为40mm，桩标号C25。

二、基坑排水及降水根据现场实际情况，在施工前应做好施工区域内临时排水系统的总体规划，并注意与原排水系统相适应。沿外轴线边距200挖200×300排水沟，坡度为3%，最浅处深200，利用挖孔桩做集水坑。采用8台水泵将集水井的水排入场内主排水沟，经沉淀后排入市政管道。

三、主要施工方法

（一）、施工测量

该工程采用人工挖孔灌注桩，不需对周围道路及原有建筑进行沉降及位移观测。该工程拟投入的仪器主要有全站仪和自动安平水准仪等。

1、场地整理前应根据市测量队提供的高程点，在拟建建筑物四周布设四个水准点，作为建筑物沉降观测的依据。四个水准点闭合差应小于±12√H 。场地整理及土方开挖时应保护好水准点。

2、开挖前应根据测量队提供的单体放样作为轴线控制和放样的依据。用全站仪测出各控制线及轴线，用钢卷尺丈量各桩心位置，为了便于轴线、桩中心和垂直度复核，打木桩控制轴线位置，书面报请监理复核，认定签字后开始护壁第一模施工。

3、桩位应定位准确，核对图纸要求的桩径，在桩位处地表面沿桩芯外150mm用M5水泥砂浆砌240厚至桩顶标高≥300砖井圈，表面及内外壁1：2水泥砂浆抹灰平整，并将轴线、十字线引测到砖砌井圈平面上，用红油漆画“Δ”标识轴线，黄油漆画“Δ”标识桩孔中心十字线。

M5水泥砂浆砌砖井台砖砌井台详图桩顶标高+100200240240

中风化泥岩表面及内壁抹灰

（二）、人工挖孔桩成孔施工

1、桩基和地梁施工方法

1）、根据现场实际情况，挖孔桩在地表面和中风化灰岩层之间采用人工挖孔、钢筋砼护壁的施工方法；中风化灰岩层以下采用水钻施工成孔的施工方法
