建筑施工技术1：土方工程施工

1 土方开挖施工工艺

1．适用范围

本开挖工艺适用于一般工业与民用建筑物、构筑物的基坑(槽)和管沟以及大面积平整场地等机械开挖土方工程。由于人工挖掘的劳动强度高、效率较低，只适用于工程量小、分散或缺乏挖掘机时械才采用，本手册不含人工挖掘。

2． 主要机具设备

⑴ 挖土机械：推土机、铲运机、挖掘机（包括正铲、反铲、拉铲、抓铲等）、装载机等。

⑵ 辅助工具：测量仪器、铁锹、手推车、锤子、梯子、铁镐、撬棍、龙门板、线、钢卷尺、坡度尺等。

3．作业条件

⑴ 土方开挖前，应详细查明施工区域内的地下、地上障碍物。对位于基坑、管沟内的管线和相距较近的地上、地下障碍物应拆、改或加固处理完毕。

⑵控制坐标和水准点已按设计要求引测到现场，并在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点。

⑶ 为了夜间施工，应设有足够的照明设施;在危险地段应设置明显标志,并设计合理的开挖顺序,防止错挖或超挖。

⑷ 施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要做好加固和加宽等准备工作。

⑸ 在机械无法作业的部位施工，修整边坡坡度以及清理槽底等已配备人工进行。

⑹ 当开挖深度范围内遇有地下水时，应根据当地工程地质资料采取措施降低地下水位。一般应降至开挖面以下0.5m，然后才能进行土方开挖。做好施工场地防洪排水工作，全面规划场地，平整各部分的标高，保证施工场地排水通畅、

不积水，场地周围设置必要的截水沟、排水沟。

⑺ 在施工现场内修筑供汽车行走的坡道，坡度应小于1:6。当坡道路面强度偏低时，路面土层应铺填筑适当厚度的碎石或渣土；挖土机械所占土层处于饱和状态时，应填筑适用厚度的碎石或渣土，以免陷机。

4.施工工艺

土方开挖施工工艺流程如下：

测量放线→确定开挖顺序和坡度→分段、分层均匀开挖→排（降）水→修坡和清底→坡道收尾。

5.施工要点

（1） 开挖坡度的确定：基坑开挖，应先测量定位，抄平放线，定出开挖宽度，按放线分块(段)分层挖土。根据土质和水文情况，采取四侧或两侧直立开挖或放坡，以保证施工操作安全。

第 1 页 共 21 页 土方工程施工方案及技术措施

一、施工部署

1、现场准备

⑴、召开由业主、监理、总承包方和其他相关单位共同参加的现场协调会，明确各方面要求及相互责任范围，确定施工期间协调方法；

⑵、熟悉了解现场情况及周围环境情况，落实现场临时占地，修建施工现场临时设施。

⑶、了解现场行人及车辆情况，向业主及监理提交场区内和附近的行人、车辆导流保护方案。

2、施工准备工作

⑴、现场车辆出入口放置钢筋网片，设置清洗池、沉淀池。

⑵、出口搭设扫车、清土架子。

⑶、平整场地，清除障碍。

⑷、做好夜间照明准备。

⑸、测量员放出基坑开挖边线。

⑹、为保证夜间正常施工，夜间应有照明设备，同时安排专人负责交通疏导、调度指挥工作。测量员每日挖土前用白灰放出开挖线，保证作业面宽度与标高。

3、技术准备

⑴、在接到施工图纸后，组织有关人员认真审图，在自审和预审的基础上，尽快组织技术交底。 第 2 页 共 21 页 ⑵、组织召开施工与运营配合专题会，分项研究后，明确具体施工时间、施工方法及要求。

⑶、及时编制各种材料计划，提前进行加工定货。

⑷、备齐工程技术资料管理软件，各种试验设备和计量设备的资料齐全，检验合格。

4、物资准备

⑴、开工前落实各项施工用料的计划，按照贯标程序要求选定合格厂家和产品，签订供货协议，并分期分批组织进场。

⑵、对各种材料的进场时间，数量等要提前作好计划，按计划进场，认真组织，专人负责。

5、施工队伍准备

⑴、选择有施工经验并有较强施工组织能力、工作效率高，拥有先进机械设备，且有良好信誉的队伍作为专业施工队伍，并签订专业施工责任合同。

⑵、根据开工日期和进度计划安排，编制劳动力需用量计划，组织劳动力进场，并对进场人员进行入场教育。

⑶、劳动力用量表

序 号 工 种 单 位 数 量

1 壮 工 人

100

2 机械工及司机 人 40

6、机械设备准备

土方开挖施工机械数量表

序号 名 称 型 号 单 位 数 量 第 3 页 共 21 页 1 液压挖土机 日立330 台 3

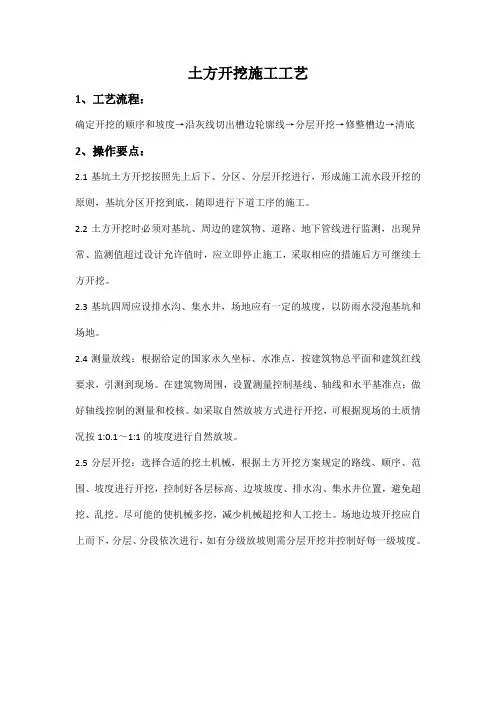

土方开挖施工工艺

1、工艺流程：

确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底

2、操作要点：

2.1基坑土方开挖按照先上后下、分区、分层开挖进行，形成施工流水段开挖的原则，基坑分区开挖到底，随即进行下道工序的施工。

2.2土方开挖时必须对基坑、周边的建筑物、道路、地下管线进行监测，出现异常、监测值超过设计允许值时，应立即停止施工，采取相应的措施后方可继续土方开挖。

2.3基坑四周应设排水沟、集水井，场地应有一定的坡度，以防雨水浸泡基坑和场地。

2.4测量放线：根据给定的国家永久坐标、水准点，按建筑物总平面和建筑红线要求，引测到现场。在建筑物周围，设置测量控制基线、轴线和水平基准点；做好轴线控制的测量和校核。如采取自然放坡方式进行开挖，可根据现场的土质情况按1:0.1～1:1的坡度进行自然放坡。

2.5分层开挖：选择合适的挖土机械，根据土方开挖方案规定的路线、顺序、范围、坡度进行开挖，控制好各层标高、边坡坡度、排水沟、集水井位置，避免超挖、乱挖。尽可能的使机械多挖，减少机械超挖和人工挖土。场地边坡开挖应自上而下，分层、分段依次进行，如有分级放坡则需分层开挖并控制好每一级坡度。

土壤类别 放坡深度规定（m） 高于宽之比

人工开挖 机械挖土

坑内作业 坑上作业

一、二类土 超过1.20 1：0.5 1：0.33 1：0.75

三类土 超过1.50 1：0.33 1：0.25 1：0.67

四类土 超过2.00 1：0.25 1：0.10 1：0.33

2.6降、排水：开挖前需将地下水位降至基坑（槽）最底标高以下，开挖过程中应保持连续降水，直至基坑（槽）回填完毕。开挖时采取排水措施，坡顶设排水沟或挡水堤；在地下水位以下挖土，在开挖标高坡脚设排水沟和集水井，使开挖面、排水沟和集水井的深度始终保持一定差值，使地下水位降低在开挖面以下不少于0.5m；开挖至坑底后及时同步挖好排水沟和集水井，确保坑底无积水。

一、编制说明

1.1 工程概况

46#地下车库位于上海市南汇区新港镇老果公路东侧、黄华港北侧，边坡采用土钉墙围护，本建筑设计标高±0.000，相当于绝对标高4.300，基坑开挖深度为自然土往下－4.600m，基坑围护周长约为500m，面积4500m2，总土方量约为3.5万方。

1.2 施工中的重点与难点

1、开挖过程中降水效果将直接影响到土方开挖的安全及质量，故降水质量的本工程土方开挖的重点。

2、本工程基坑占地面积大，工期紧，如何“分层、对称、平衡、限时、分段”开挖，成为本工程施工难点。

1.3 周遍环境条件及应急措施

1、 根据平面布置及现场勘察结果，基坑平面呈长方形状。基坑周遍条件如下：

基坑北侧：基坑北侧主要位于明浜、暗浜区域内，基坑边坡处于明浜、暗浜内，现于推平为空地明浜离基础边线间距约为3m左右。基坑东侧：基坑东侧为明浜。基础边线距明浜最近距离为5m左右明浜正好位于边坡范围内，现于推平为空地。基坑南侧：基坑南侧为施工便道，基坑边线距施工便道最近处约为10m，基坑局部位于暗浜范围内。

基坑西侧：基坑西侧局部位于暗浜区域内基坑边坡处于暗浜内。

2、 工程过程的应急措施：

在施工的全过程中，我们将对基坑周遍进行监控，进行信息化施工，采取有效的技术措施，保证周遍环境的安全，同时也将成立以项目经理及技术总负责为首的抢险小组，针对工程中发生的险情进行紧急处理，使工程施工始终处于可控制状态。施工过程的组织施工中我们将同时做好文明、标化工作，使场地始终保持整齐清洁。

1.4 编制依据

本工程建筑结构图纸及基坑围护施工图纸

GB50202-2002 建筑地基基础工程施工质量验收规范

GB/T50104-2001 建筑制图标准

GB/T50001-2001 房屋建筑制图统一标准

GB50009-2001 建筑结构荷载规范

GB50108-2001 地下工程防水技术规范

GB50204-2002 混凝土结构工程施工质量验收规范
