电磁阀线圈匝数计算

磁感应强度与线圈匝数公式
磁感应强度与线圈匝数之间存在着一种重要的关系，这种关系可以用一个简单的数学公式来表示。

在物理学中，磁感应强度（B）与线圈匝数（N）之间的关系可以用以下公式来描述：
B = μ₀ N I / l.
其中，B代表磁感应强度，μ₀代表真空中的磁导率（约为
4π×10^-7 T·m/A），N代表线圈的匝数，I代表电流，l代表线圈长度。

这个公式告诉我们，磁感应强度与线圈匝数成正比，而且与电流和线圈长度也有关系。

这意味着，通过改变线圈的匝数，我们可以改变磁感应强度，从而影响磁场的强度和分布。

这个公式在实际应用中有着广泛的用途。

例如，在电磁感应实验中，我们可以利用这个公式来计算线圈中的磁感应强度，从而研究电流和磁场的关系。

在电动机和发电机中，我们也可以利用这个公式来设计和优化线圈的结构，以达到更高的效率和性能。

总之，磁感应强度与线圈匝数之间的关系是物理学中一个重要的基本原理，它不仅帮助我们理解磁场的形成和特性，也为我们提供了设计和应用磁场的重要工具。

通过深入理解这个公式，我们可以更好地利用磁场的力量，推动科学技术的发展。

线圈匝数计算公式在电子电路中，线圈是一个常见的元件，它被广泛应用于各种电子设备中。

线圈的匝数是线圈的重要参数之一，它决定了线圈的电学性能。

因此，正确地计算线圈的匝数对于电子电路的设计和制造非常重要。

本文将介绍线圈匝数的计算公式及其应用。

一、线圈匝数的定义线圈是由导线绕成的一个圆柱体，它是电子电路中的一个基本元件。

线圈的匝数是指线圈中导线的匝数，即导线绕在线圈内的圈数。

线圈的匝数决定了线圈的电感值和阻抗等电学性能。

二、线圈匝数的计算公式线圈匝数的计算公式是根据线圈的几何形状和导线的长度来计算的。

对于简单的线圈，可以使用以下公式来计算线圈的匝数：N = (π × D × n) / l其中，N是线圈的匝数，D是线圈的直径，n是线圈的层数，l是导线的长度。

这个公式适用于单层线圈或者多层线圈。

对于多层线圈，可以使用以下公式来计算线圈的匝数：N = [π × (D - d) × (D + d + 2h) × n] / (4h)其中，N是线圈的匝数，D是线圈的外径，d是线圈的内径，h是线圈的厚度，n是线圈的层数。

三、线圈匝数的应用线圈匝数的计算对于电子电路的设计和制造非常重要。

在电路中，线圈的匝数决定了线圈的电感值和阻抗等电学性能。

因此，在设计和制造电子设备时，需要根据线圈的应用场景来计算线圈的匝数。

例如，在无线电收发机中，天线是一个重要的元件。

天线的匝数决定了天线的频率响应和灵敏度等性能。

因此，在设计无线电收发机时，需要根据天线的应用场景来计算天线的匝数。

另外，在电源电路中，变压器是一个常见的元件。

变压器的匝数决定了变压器的电压转换比和功率传递效率等性能。

因此，在设计电源电路时，需要根据变压器的应用场景来计算变压器的匝数。

总之，线圈匝数的计算对于电子电路的设计和制造非常重要。

正确地计算线圈的匝数可以提高电路的性能和可靠性，从而实现更好的电子设备。

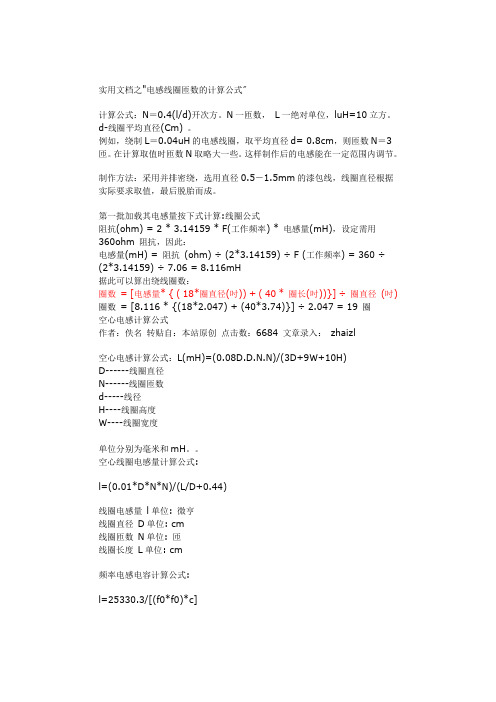

实用文档之"电感线圈匝数的计算公式"计算公式：N＝0.4(l/d)开次方。

N一匝数，L一绝对单位，luH=10立方。

d-线圈平均直径(Cm) 。

例如，绕制L＝0.04uH的电感线圈，取平均直径d= 0.8cm，则匝数N＝3匝。

在计算取值时匝数N取略大一些。

这样制作后的电感能在一定范围内调节。

制作方法：采用并排密绕，选用直径0.5－1.5mm的漆包线，线圈直径根据实际要求取值，最后脱胎而成。

第一批加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷(2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋) 圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。

电感线圈匝数的计算公式Prepared on 22 November 2020电感线圈匝数的讣算公式计算公式：N = (l/d)开次方。

N —匝数，L 一绝对单位，luH = ：L0立方。

d•线圈平均直径(Cm)。

例如，绕制L=的电感线圈，取平均直径d =,则匝数N = 3匝。

在计算取值时匝数N取略大一些。

这样制作后的电感能在一定范围内调节。

制作方法：采用并排密绕，选用直径一的漆包线，线圈直径根据实际要求取值，最后脱胎而成。

笫一批加载其电感量按下式讣算:线圈公式阻抗(ohm) = 2**F(工作频率)*电感量(mH),设定需用360ohm阻抗，因此：电感量(mH) =阻抗(ohm)-r(2*-rF(Z 作频率) = 360-r(2*-r =据此可以算出绕线圈数：圈数=[电感量*{(18*圈直径(寸))+ (40*圈长(寸))}"圈直径(寸)圈数=[*{(18*+(40*}]-r=19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684文章录入：zhaizl空心电感计算公式：L(mHD ....... 线圈直径N ....... 线圈匝数d……线径H-—线圈高度W-—线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:I = *D *N *N)/(L/D+线圈电感量I单位:微亨线圈直径D单位:cm线圈匝数N单位:匝线圈长度L单位:cm频率电感电容讣算公式：l = [(fO*fO)*c]工作频率:fO单位:MHZ本题fO = 125KHZ =谐振电容:c单位:PF本题建义c=500...1000pf可自行先决定，或111 Q值决定谐振电感:1单位:微亨线圈电感的讣算公式作者：线圈电感的讣算公式转贴自：转载点击数：299lo针对环行CORE,有以下公式可利用:(IRON)L=N2. ALL=电感值(H)H-DC=nNI/IN = ^HIl!fi®((IW)应系数H-DC=直流磁化力1=通过电流(A)1=磁路长度(cm)I及AL值大小，可参照Microl对照表。

匝数计算公式在我们的电学世界里，匝数计算公式可是个相当重要的小伙伴呢！它就像是一把神奇的钥匙，能帮助我们打开很多电学难题的大门。

先来说说什么是匝数。

简单来讲，匝数就是绕在一个铁芯或者磁芯上的导线圈的数量。

比如说，一个变压器里面的线圈绕了多少圈，这就是匝数。

那匝数计算公式到底是啥呢？一般来说，对于常见的电磁感应相关的问题，匝数比等于电压比。

假设我们有一个变压器，初级电压是U1，次级电压是 U2，初级匝数是 N1，次级匝数是 N2，那么公式就是N1/N2 = U1/U2 。

我记得有一次，我在实验室里带着学生们做一个关于变压器的实验。

当时大家都对这个神秘的小装置充满了好奇。

我们准备了各种不同规格的铁芯、导线，打算自己动手绕制变压器。

有个调皮的小男孩，一上来就急急忙忙地开始绕线，也不管匝数对不对，结果绕出来的东西完全不符合我们的实验要求。

我笑着走过去告诉他：“小家伙，别急呀，咱们得先根据公式算好匝数，不然这变压器可没法正常工作哟。

”然后，我带着大家一步一步地根据我们需要的电压比，用匝数计算公式算出了初级和次级应该绕的圈数。

大家都特别认真，一边绕一边数着圈数，生怕出错。

在这个过程中，有的同学绕线绕得手都酸了，但还是坚持着；有的同学因为数错了匝数，急得直跺脚。

但最终，当我们把自己绕制的变压器接上电源，测试出了理想的电压转换效果时，大家都兴奋得欢呼起来。

其实在实际生活中，匝数计算公式的应用可多了去了。

比如在电动机的设计里，如果想要得到特定的转速和转矩，就需要通过计算匝数来确定线圈的参数。

还有在一些电子设备的电源部分，为了实现稳定的电压输出，也得依靠准确计算匝数。

总之，匝数计算公式虽然看起来有点复杂，但只要我们掌握了它，就能在电学的世界里畅游无阻，解决很多有趣又实用的问题。

所以呀，同学们，可别小瞧了这个小小的匝数计算公式，它的作用大着呢！让我们一起努力，把它运用得更加熟练，去探索更多电学的奥秘吧！。

电磁加热线圈匝数计算方法
1. 嘿，你知道电磁加热线圈匝数计算方法吗？就像搭积木一样，每一块都有它的位置和作用呢！比如你要做一个特定功率的电磁加热器，那匝数可就得仔细算啦。

不然怎么能达到你想要的效果呢？就好像建房子，根基打不好，房子能稳吗？
2. 哎呀呀，电磁加热线圈匝数计算可是个大学问呀！你想想，这就好比是走迷宫，得找到正确的路才行。

比如说给一个小电器做加热线圈，匝数算错了，那不就糟糕啦？
3. 哇塞，电磁加热线圈匝数计算可不能马虎哟！这就跟选衣服似的，得合适才行呢。

假设你要给一个机器做配套的线圈，匝数不合适，那不就白折腾啦？
4. 嘿，电磁加热线圈匝数的计算可太重要啦！就像炒菜要掌握好火候一样。

比如要做一个高效的加热装置，匝数算对了才能发挥最大效果呀，难道不是吗？
5. 哇哦，电磁加热线圈匝数计算有好多门道呢！像解一道难题似的。

要是给一个设备做线圈，没算好匝数，不就像解题出错一样功亏一篑嘛。

6. 呀，电磁加热线圈匝数计算可真得好好研究呀！好比是一场比赛，得争取胜利呀。

比如说你在设计一个新的加热工具，匝数计算就是关键的一环呢，能不重视吗？
7. 嘿哟，电磁加热线圈匝数计算可不能小瞧呀！就好像给花浇水，得恰到好处。

假设要给一个大机器做线圈，匝数不对劲可不行哦。

8. 哎呀，电磁加热线圈匝数这么关键，可得搞清楚呀！就跟走路要看路一样。

比如要做个专门的加热仪器，匝数不准确可就麻烦啦！
9. 结论就是，电磁加热线圈匝数计算真的超级重要呀，一定要认真对待、仔细研究，不然可就达不到想要的效果咯！。

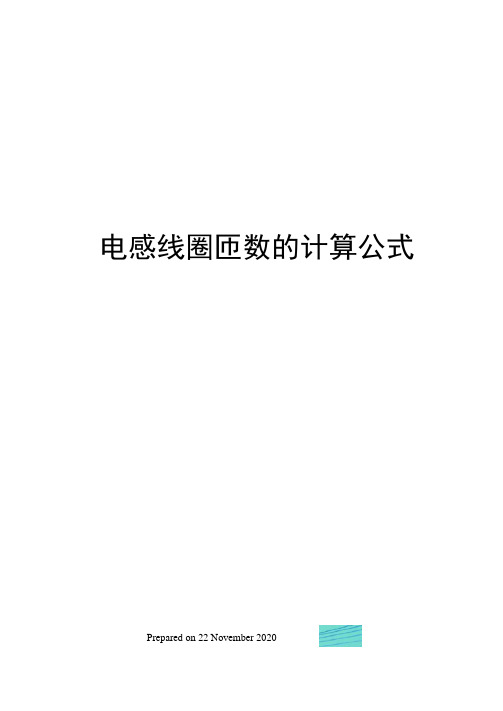

电感线圈匝数的计算公式-CAL-FENGHAI.-(YICAI)-Company One1电感线圈匝数的计算公式计算公式：N＝(l/d)开次方。

N一匝数， L一绝对单位，luH=10立方。

d-线圈平均直径(Cm) 。

例如，绕制L＝的电感线圈，取平均直径d= ，则匝数N＝3匝。

在计算取值时匝数N取略大一些。

这样制作后的电感能在一定范围内调节。

制作方法：采用并排密绕，选用直径－的漆包线，线圈直径根据实际要求取值，最后脱胎而成。

第一批加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2* ÷ F (工作频率) = 360 ÷ (2* ÷ =据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(寸)) + ( 40 * 圈长(寸))}] ÷ 圈直径 (寸) 圈数 = [ * {(18* + (40*}] ÷ = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl空心电感计算公式：L(mH)=D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=*D*N*N)/(L/D+线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ= 谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。

麦克斯韦电磁力计算公式：
（1）
式中S 为工作气隙对应的极面面积，Φ为磁通，μ0为真空磁导率---4πe-7H/m
Φ = IW/(R 1 +R 2 +R 3 +R 4 +R 5 …+R n)（2）
式中I 为电流，W 为线圈匝数，R1-Rn 为磁路系统中的各部分磁阻。

其中气隙磁阻最为重要。

因此在其他条件不变的情况下匝数越多电磁力增大趋势。

在机械结构一致的情况下R1-Rn ，μ0，均为常量，电磁力大小与I 2成正比。

初始状态下动铁芯静止，因此电路方程可描述为： dt di
L iR U +=（3）
解此微分方程可得：
)1(t L R e R U i --=（4）
在静态条件下时间无穷大时
0=-
t L R e （5）
R U
i =（6）
因此在线圈材料，系统电压一致，静态电磁吸力（动铁
芯静止）可表示为：
2101
(/(...))2n U F W R R S R
μ=++ Φ = IW/(R 1 +R 2 +R 3 +R 4 +R 5 …+R n) 结论： 只考虑2
2W R 的比值即可比较不同匝数线圈产生的电磁吸力的大小。

汽车变速器直动式比例电磁阀的磁场仿真研究刘静发布时间：2021-08-18T09:07:57.564Z 来源：《中国科技人才》2021年第15期作者：刘静陈传灿[导读] 直动式比例电液控制阀又称为MDA电磁阀（Mini Direct-Acting Solenoid），是基于传统不可变式比例电磁阀优化改进的一种电液控制装置。

作为双离合变速器的重要控制元件，MDA电磁阀通过精密的液压控制，可以实现显著的节能减排效果。

而目前电磁阀的开发生产，集中于多家国际零部件供应商，我国对于这种产品的研究能力相对较为落后，因此对电磁阀的研究尤其具有实用价值。

同济大学汽车学院上海 201804摘要：直动式比例电液控制阀又称为MDA电磁阀（Mini Direct-Acting Solenoid），是基于传统不可变式比例电磁阀优化改进的一种电液控制装置。

作为双离合变速器的重要控制元件，MDA电磁阀通过精密的液压控制，可以实现显著的节能减排效果。

而目前电磁阀的开发生产，集中于多家国际零部件供应商，我国对于这种产品的研究能力相对较为落后，因此对电磁阀的研究尤其具有实用价值。

本文运用用Ansoft Maxwell 软件进行仿真，研究电磁阀的线圈匝数、隔磁槽位置以及动铁芯厚度等结构参数分别对静态电磁力特性和动态电流特性的影响，为此类电磁阀的设计与研究提供参考。

关键词：电液控制阀；电磁阀结构改善；麦克斯韦电磁引言本文研究与阐述了电磁阀的结构与工作机理，借助于ANSYS软件进行了电磁阀零件辅助建模，利用MAXWELL 软件对线圈匝数，动铁芯位移等进行仿真模拟。

并且将产品在台架上进行测试验证。

理论结合实际对于应用进行验证。

对于电磁阀研究与开发有着参考与借鉴的作用。

1 直动式比例电磁阀（MDA）的工作原理比例电磁阀基本控制逻辑即是：通过线圈两个端子输入控制电流，由于电磁感应原理，产生了感应电流。

感应电流产生的轴向电磁力推动电枢轴向运动。
