自吸泵工作原理培训课件

水泵电机基础知识培训课件水泵电机基础知识培训课件水泵电机是一种常见的工业设备，广泛应用于各个领域。

了解水泵电机的基础知识对于正确使用和维护水泵电机至关重要。

本文将介绍水泵电机的工作原理、分类、选型以及常见故障处理方法，帮助读者更好地理解和运用水泵电机。

一、工作原理水泵电机的工作原理基于电磁感应，通过电流在导线中形成的磁场与磁场中的磁力相互作用，从而产生转矩。

水泵电机的主要部件包括定子和转子。

定子是由绕组和铁芯组成，绕组中通有交流电，产生旋转磁场。

转子则是通过磁场的作用而旋转，从而带动水泵的转动。

二、分类水泵电机根据不同的工作原理和结构可以分为多种类型，常见的有离心泵、轴流泵、混流泵等。

离心泵是最常见的一种，其工作原理是利用离心力将液体从中心向外推动。

轴流泵则是通过叶轮产生的推力将液体沿轴线方向移动。

混流泵则是离心泵和轴流泵的结合体，既有离心泵的推力，又有轴流泵的流量。

三、选型正确的选型对于水泵电机的工作效率和寿命至关重要。

在选型时，需要考虑以下几个因素：1. 流量要求：根据需要输送的液体流量来确定水泵电机的型号和规格。

2. 扬程要求：扬程是液体从低处到高处所需的能量，也是选型时需要考虑的重要参数。

3. 功率要求：根据流量和扬程的要求来确定所需的功率大小。

4. 环境条件：水泵电机往往需要在特定的环境条件下工作，如温度、湿度等。

5. 维护和保养：选型时还需要考虑水泵电机的维护和保养要求，以确保设备的正常运行。

四、常见故障处理方法水泵电机在使用过程中可能会遇到一些故障，下面介绍几种常见的故障和处理方法：1. 漏水：漏水是常见的故障之一，可能是密封件损坏或安装不当导致的。

处理方法是更换密封件或重新安装。

2. 噪音大：噪音大可能是由于轴承损坏或轴心不平衡导致的。

处理方法是更换轴承或进行动平衡。

3. 过热：水泵电机过热可能是由于电压过高或过载运行导致的。

处理方法是检查电压是否正常，减少负载或增加散热措施。

4. 无法启动：无法启动可能是由于电源故障或电机内部故障导致的。

自吸泵工作原理详解（含视频），直观易懂江南泵阀--专业氟塑料泵--值得信赖有氟密管阀- 非金属阀门专业制造商优质弯头法兰弯管三通等管件生产企业自吸离心泵的基本构造是由六部分组成的自吸离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

1、叶轮是自吸离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。

叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

2、泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。

滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。

太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因(是否有杂质，油质是否发黑，是否进水)并及时处理！5、密封环又称减漏环。

叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。

为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。

6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。

填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。

始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。

所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

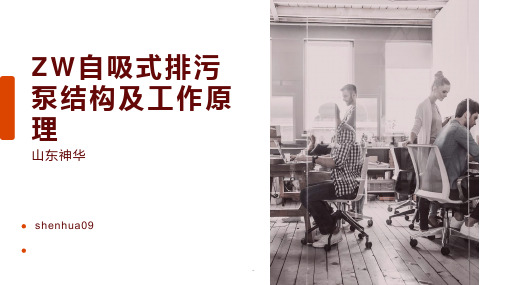

ZW自吸式无堵塞排污泵培训教材●产品概述ZW系列自吸式无堵塞排污泵集自吸和无堵塞排污于一体，采用轴向回流外混式，既可象一般自吸清水泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固体和长纤维杂质液体，可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质最理想的无堵塞泵。

我公司生产的无堵塞排污泵，具有结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等特点，各项技术性能指标居国内领先。

最新推出的ZWⅡ代自吸式无堵塞排污泵，采用电机直联结构，设计先进、运转平稳、结构合理，其排污效果是其他自吸式排污泵无可比拟的，具有广阔的应用市场和发展前景，现已申请专利。

专利号为：200420021067.5。

●结构及工作原理自吸泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。

泵停止工作后，泵内腔已储有一定容积的液体。

当泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

第二次工作时泵吸入口处装有单向逆止阀，因此不需要再加储水即可起动。

自吸泵的工作过程分4个阶段：1．汽液混合过程：由于吸入室和排出口具有一定的高度，所以泵的储液室一直存有一定量的液体，当叶轮旋转以后，叶轮带动液体进入汽液分离室至出口，叶轮进口形成负压，吸入室和吸入管路的空气进入叶轮，在叶轮出口处与叶轮内高速旋转的液体相混合。

2．汽液分离过程：汽液混合物通过压水室后进入汽液分离室，此时流速降低，由于气体和液体的密度差大，较轻的气体从出口逸出，较重的液体由于自身的重力和负压吸力的原因，通过箱体与泵壳相连通的回流孔回到泵的涡壳中。

3．再循环过程：由于储液室已有足够的液体，所以通过回流孔返回叶轮的液体与吸入室的空气重新混合，继续上述的汽液分离过程，吸入管中的气体越来越少，直至把吸入管道中的气体全部排尽为止，泵便完成了自吸过程。
