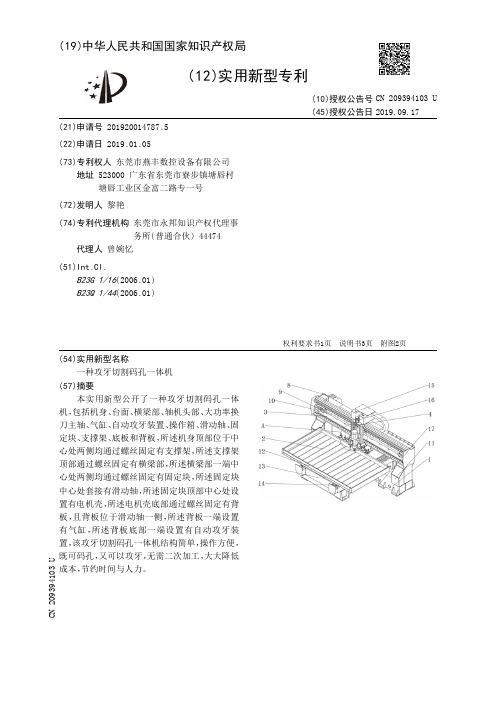

【CN209394103U】一种攻牙切割码孔一体机【专利】

【CN209394103U】一种攻牙切割码孔一体机【专利】
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920014787 .5
(22)申请日 2019 .01 .05
(73)专利权人 东莞市燕丰数控设备有限公司 地址 523000 广东省东莞市寮步镇塘唇村 塘唇工业区金富二路专一号
(72)发明人 黎艳
(74)专利代理机构 东莞市永邦知识产权代理事 务所(普通合伙) 44474
2 .根据权利要求1所述的一种攻牙切割码孔一体机，其特征在于：所述背板(18)另一端 中心处焊接有固定套，且固定套套接在滑动轴(9)外侧。
3 .根据权利要求1所述的一种攻牙切割码孔一体机，其特征在于：所述横梁部(3)另一 端通过螺丝固定有操作箱(8) ，且操作箱(8)外侧套接有防尘薄膜。
4 .根据权利要求1所述的一种攻牙切割码孔一体机，其特征在于：所述机身(1)与滑动 座(13) 底部焊接有底板(17) ，且底板(17)高度为2cm。
5 .根据权利要求1所述的一种攻牙切割码孔一体机，其特征在于：所述电机壳(15)一端 焊接有U形板，且U形板底部与横梁部(3)顶部连接。
2
CN 209394103 UFra bibliotek说 明 书
1/3 页
一种攻牙切割码孔一体机
技术领域 [0001] 本实用新型涉及攻牙码孔机技术领域，具体为一种攻牙切割码孔一体机。
背景技术 [0002] 人们对铝板切割机的应用范围已经比较广泛，目前市场上的码孔机只能码孔不能 攻牙，从而造成二次加工，大大增加了成本，浪费资源与人力，且不能自由调节材料方位，不 利于材料 加工 ，大大降 低了材料的 加工速度 ，工作效率低下 ，不利于 加工与生产 ，针对这些 缺陷，设计一种攻牙切割码孔一体机是很有必要的。

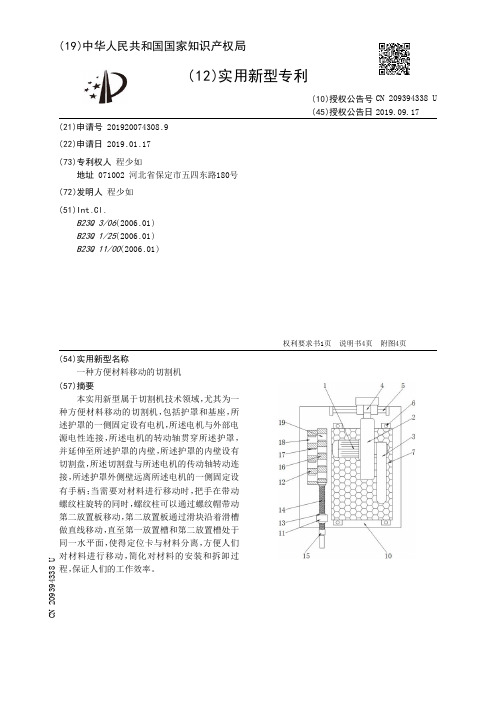

【CN209394338U】一种方便材料移动的切割机【专利】

【CN209394338U】一种方便材料移动的切割机【专利】

2
CN 209394338 U
说 明 书
1/4 页
一种方便材料移动的切割机
技术领域 [0001] 本实用新型属于切割机技术领域，具体涉及一种方便材料移动的切割机。
背景技术 [0002] 随着现代机械加工业地发展，对切割的质量、精度要求的不断提高，对提高生产效 率、降低生产成本、具有高智能化的自动切割功能的要求也在提升。数控切割机的发展必须 要适应现代机械 加工业发展的 要求 ，切割机分为火焰切割机、等离子 切割机、激光 切割机、 水切割等。 [0003] 切割机在使用时，存在一些问题： [0004] 1、切割机在对一些圆柱形材料进行切割时，为了避免材料在进行切割时出现移动 或偏移，需要通过螺栓加固夹持工件来对材料进行夹持固定，由于被夹持后的工件不易移 动 ，当需要进行多段裁切时 ，人们需要反复的通过螺栓对加持组件进行安装与拆卸 ，影响人 们的工作效率； [0005] 2、切割机在使用时，切盘通过旋转对材料进行切割时，切盘与材料的接触面会产 生碎料，导致操作台上堆积大量碎料需要清理，为人们带来不便。
实用新型内容 [0006] 为解决上述背景技术中提出的问题。本实用新型提供了一种方便材料移动的切割 机，具有方便对材料进行移动，方便清理的特点。 [0007] 为实现上述目的，本实用新型提供如下技术方案：一种方便材料移动的切割机，包 括护罩和基座，所述护罩的一侧固定设有电机，所述电机与外部电源电性连接，所述电机的 转动轴贯穿所述护罩，并延伸至所述护罩的内壁，所述护罩的内壁设有切割盘，所述切割盘 与所述电 机的 传动轴转动连接 ，所述护罩外 侧壁远离所述电 机的 一 侧固定设有手柄 ，所述 基座顶部的 一 侧固定设有安装架 ，所述安装架上固定设有安装座 ，所述安装座的 顶部与所 述 护罩固定连接 ，所述基座顶部远离所述安装架的 一 侧固定设有网板 ，所述基座的 顶部开 设有第二通孔，所述第二通孔位于所述网板的正下方，所述基座的前表面开设有第一通孔， 所述第一通孔的内壁滑动连接有收纳盒，所述基座顶部远离所述安装架和所述网板的一侧 开设有滑槽，所述滑槽的内部滑动连接有滑块，所述滑块的顶部固定设有第二放置板，所述 第二放置板的 顶部对称开设有多个第二放置槽 ，所述第二放置板的 一 侧设有第一放置板 ， 所述 第一放置板 与所述基座固 定连接 ，所述 第一放置板的 顶部对称开设 有多个 第一放置 槽 ，所述第一放置槽 和所述第二放置槽的内壁均固定设有定位卡 ，所述第二放置板的 前表 面转动连接有螺纹柱，所述螺纹柱的外侧壁螺纹连接有螺纹帽，所述螺纹帽的外侧壁固定 设有固定板 ，所述固定板与所述基座固定连接 ，所述螺纹柱远离所述第二放置板的 一端贯 穿所述螺纹帽，并固定设有把手。 [0008] 优选的，所述网板的外侧壁设有螺栓，所述网板通过所述螺栓与所述基座可拆卸 连接。

【CN209792768U】一种圆锯片开槽机【专利】

【CN209792768U】一种圆锯片开槽机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920457460.5(22)申请日 2019.04.04(73)专利权人 浙江骏业工具有限公司地址 321404 浙江省丽水市缙云县浙江丽缙五金科技产业园苍山区块(72)发明人 吕晓俊　(74)专利代理机构 浙江千克知识产权代理有限公司 33246代理人 童健(51)Int.Cl.B23D 65/00(2006.01)(54)实用新型名称一种圆锯片开槽机(57)摘要本实用新型针对现有技术中需要给锯齿端面错位开槽的问题，提供了一种圆锯片开槽机，属于锯片加工技术领域，包括底座、与底座垂直固连的升降座、固定设置在底座上的锯片机构、滑动设置在升降座上的升降装置和滑动设置在升降装置上的锯切座，所述锯片机构内设置有驱动锯片转动的第一驱动机构，所述升降装置在第二驱动机构的驱动下在升降座内垂直升降，所述升降装置内还设置有驱动锯切座内的锯切装置在水平方向周期性往复运动的第三驱动机构，所述锯切座内还固定设置有驱动锯切装置转动的第四驱动机构。

一种圆锯片开槽机的优点在于该装置结构简单、开槽效率极高而且开槽位置准确，通过装置开槽的锯片极大地提高切割速度以及锯片的寿命。

权利要求书1页 说明书3页 附图5页CN 209792768 U 2019.12.17C N 209792768U权　利　要　求　书1/1页CN 209792768 U1.一种圆锯片开槽机，其特征在于：包括底座、与底座垂直固连的升降座、固定设置在底座上的锯片机构、滑动设置在升降座上的升降装置和滑动设置在升降装置上的锯切座，所述锯片机构内设置有驱动锯片转动的第一驱动机构，所述升降装置在第二驱动机构的驱动下在升降座内垂直升降，所述升降装置内还设置有驱动锯切座内的锯切装置在水平方向周期性往复运动的第三驱动机构，所述锯切座内还固定设置有驱动锯切装置转动的第四驱动机构，上述第一驱动机构的转动中心线、第四驱动机构的转动中心线和第二驱动装置的运动路径均相互平行，第二驱动装置的运动路径与第三驱动装置的运动路径在升降座上的垂直投影相互垂直。

一种锯片雕刻一体机[实用新型专利]

一种锯片雕刻一体机[实用新型专利]

专利名称：一种锯片雕刻一体机专利类型：实用新型专利
发明人：宋泽军
申请号：CN201920362741.2申请日：20190320
公开号：CN209773619U
公开日：
20191213
专利内容由知识产权出版社提供
摘要：本实用新型涉及雕刻机技术领域，且公开了一种锯片雕刻一体机。

该锯片雕刻一体机，包括工作台，所述工作台的上表面包括雕刻机本体、驱动机构、转轴、锯片本体和固定环，所述工作台的上表面与雕刻机本体的底部固定连接，所述雕刻机本体的底部通过螺钉与驱动机构的上表面固定连接，所述驱动机构的输出端通过联轴器与转轴的左侧固定连接，所述转轴的表面左侧与锯片本体的表面套接，所述转轴的表面右侧与固定环的内壁螺纹连接，所述工作台的右侧包括控制面板。

该锯片雕刻一体机，打开主电机，通过转轴使锯片本体转动，转动的锯片本体对工作台上的工件进行开槽，进而在驱动机构和锯片本体配合便于对工作台上的工件进行开槽。

申请人：宋泽军
地址：252400 山东省聊城市莘县俎店乡大宋庄村230号
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：屠佳婕
更多信息请下载全文后查看。

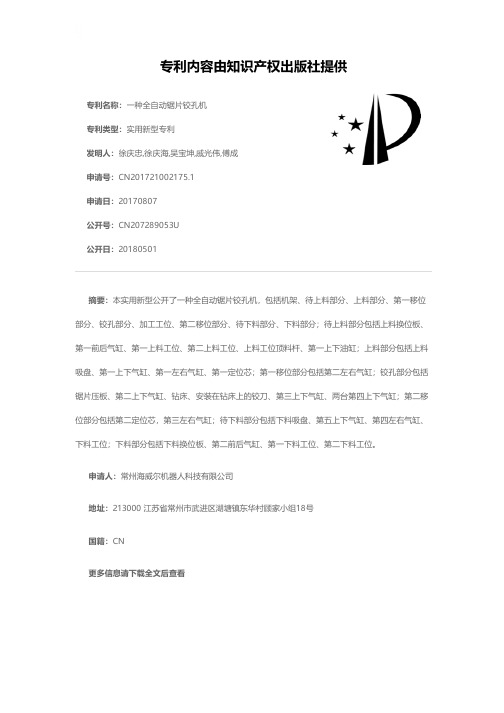

一种全自动锯片铰孔机[实用新型专利]
