毕托巴流量计在宣钢高炉煤气计量中的应用毕托巴流量计在宣钢高炉煤气计量中的应用随着工业技术的发展和工业生产的持续增长，对于工业流量计的精度和稳定性的要求也越来越高。
而在钢铁生产过程中，煤气是不可或缺的产物，因此需要将其进行计量以保证生产效率和质量。
而毕托巴流量计作为非常成熟的流量计技术，其在宣钢高炉煤气计量中得到广泛应用。
一、毕托巴流量计原理及特点毕托巴流量计原理基于热测定法，通过测量流体通过传感器前后的温度差异来计算流体的流量。
毕托巴流量计的传感器一般由两个电阻器组成。
其中一个电阻器由电流进行加热，而另一个用于温度“冷端”测量，通过比对两者温度来计算流体的流量。
毕托巴流量计具有以下几个特点：1.非侵入性安装方式，对管道内部没有任何影响。
2.测量精度高，能够实现高达±0.2%的高精度测量。
3.适用于高温、高压和腐蚀性流体等多种工况。
4.结构简单，易于安装和维护，操作简便。
5.综合成本低，采用毕托巴流量计可显著降低流量计的使用成本。
二、宣钢高炉煤气计量宣钢高炉煤气计量是指对高炉燃料气进行计量，以保证生产效率和质量。
高炉煤气一般包括CO、H2、N2、CO2、H2O和烃类等成分，而其中CO和H2在煤气中所占的比重较高，因此煤气计量一般以CO和H2浓度作为主要的计量指标。
传统的高炉煤气计量方法主要是使用质量流量计，此方法需要对煤气进行预处理以保证其干燥和无杂质，同时需要对煤气进行压缩以保证准确度。
这种计量方法的缺陷是需要进行复杂的流量计和制冷机组，并需要对煤气进行预处理，成本很高而且对测量系统的操作和维护难度也比较高。
三、毕托巴流量计在宣钢高炉煤气计量中的应用毕托巴流量计适用于高温、高压和腐蚀性流体，这些特性与高炉煤气的工况哈完全符合。
因此，毕托巴流量计在宣钢高炉煤气计量中被广泛应用。
相比传统的质量流量计，毕托巴流量计的信号处理速度较快，在煤气处理中可以实现实时输出CO和H2浓度等多种指标，同时不受煤气干燥和制冷等因素的影响。

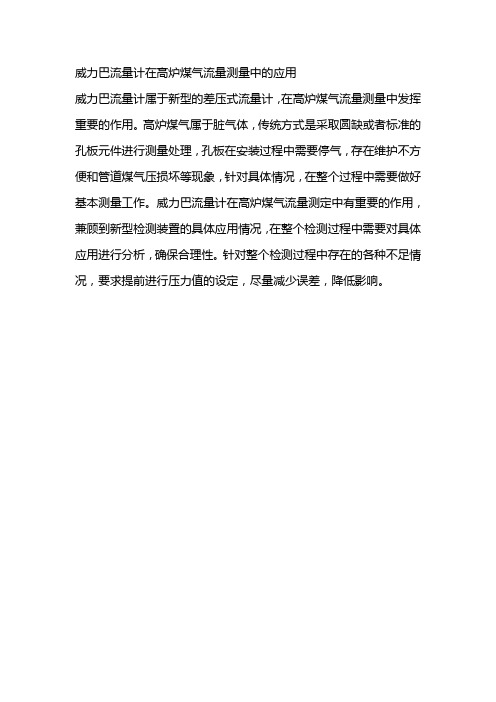

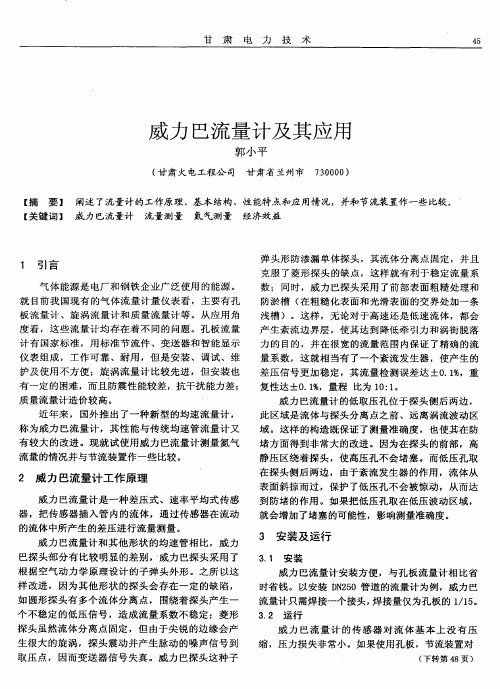

威力巴流量计在高炉煤气流量测量中的应用
威力巴流量计属于新型的差压式流量计，在高炉煤气流量测量中发挥重要的作用。
高炉煤气属于脏气体，传统方式是采取圆缺或者标准的孔板元件进行测量处理，孔板在安装过程中需要停气，存在维护不方便和管道煤气压损坏等现象，针对具体情况，在整个过程中需要做好基本测量工作。
威力巴流量计在高炉煤气流量测定中有重要的作用，兼顾到新型检测装置的具体应用情况，在整个检测过程中需要对具体应用进行分析，确保合理性。
针对整个检测过程中存在的各种不足情况，要求提前进行压力值的设定，尽量减少误差，降低影响。

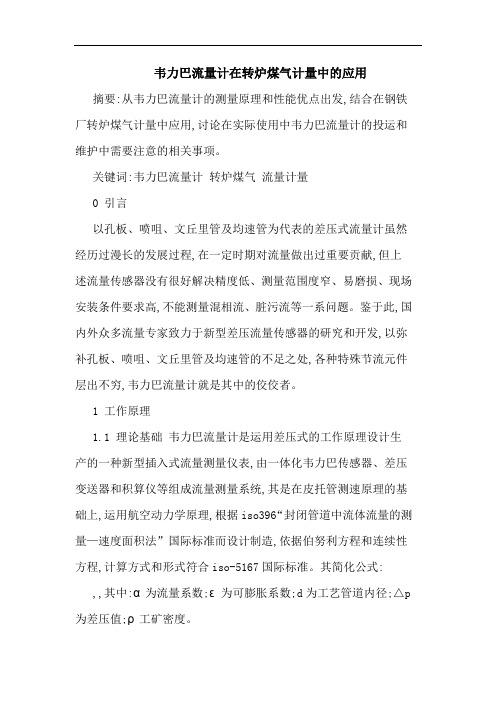

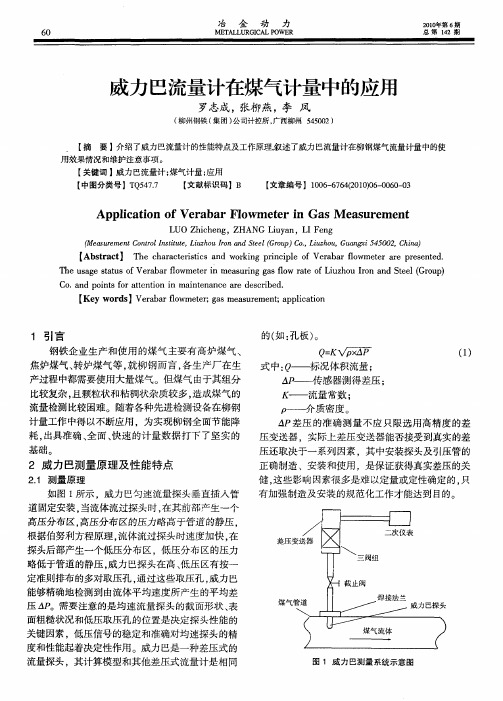

韦力巴流量计在转炉煤气计量中的应用摘要:从韦力巴流量计的测量原理和性能优点出发,结合在钢铁厂转炉煤气计量中应用,讨论在实际使用中韦力巴流量计的投运和维护中需要注意的相关事项。
关键词:韦力巴流量计转炉煤气流量计量0 引言以孔板、喷咀、文丘里管及均速管为代表的差压式流量计虽然经历过漫长的发展过程,在一定时期对流量做出过重要贡献,但上述流量传感器没有很好解决精度低、测量范围度窄、易磨损、现场安装条件要求高,不能测量混相流、脏污流等一系问题。
鉴于此,国内外众多流量专家致力于新型差压流量传感器的研究和开发,以弥补孔板、喷咀、文丘里管及均速管的不足之处,各种特殊节流元件层出不穷,韦力巴流量计就是其中的佼佼者。
1 工作原理1.1 理论基础韦力巴流量计是运用差压式的工作原理设计生产的一种新型插入式流量测量仪表,由一体化韦力巴传感器、差压变送器和积算仪等组成流量测量系统,其是在皮托管测速原理的基础上,运用航空动力学原理,根据iso396“封闭管道中流体流量的测量—速度面积法”国际标准而设计制造,依据伯努利方程和连续性方程,计算方式和形式符合iso-5167国际标准。
其简化公式: ,,其中:α为流量系数;ε为可膨胀系数;d为工艺管道内径;△p 为差压值;ρ工矿密度。
1.2 测量原理韦力巴流量计是一种插入式流量测量仪表。
在管道中插入一根韦力巴传感器,当流体流过传感器时,在其前部迎流方向产生一个高压分布区,在其后部产生一个低压分布区。
传感器在高、低压区有按一定规则排列的多对(一般为三对)取压孔,分别测量流体的全压力,包括平均速度压力p1和静压力p2。
将p1和p2分别引入差压变送器,测量出差压△p=p1-p2,△p反映流体平均速度的大小,以此可推算出流体的流量。
2 性能特点2.1 稳定的信号输出的信号为非脉冲信号,稳定性为±0.1%。
2.2 卓越的长期高精度准确度为±0.5～1%,重复测量精度达±0.1%,它能够保持长期输出非常稳定的差压信号,这是因为:①磨损,腐蚀以及粘附的油污灰尘等因素对韦力巴流量计系数影响不大,但这些因素使孔板的流量系数增大,而且会增加到20%以上,由此产生的误差将也达到20%以上。
毕托巴流量计在焦炉煤气计量中的运用及节能分析【摘要】简述韶钢焦炉煤气计量的难点所在，介绍毕托巴流量计工作原理，计量及采集过程、现场安装投运方法、节能分析计算、与传统差压流量计相比的优点以及运用效果。
【关键词】毕托巴；焦炉煤气；防堵塞；压损；节能分析０前言焦炉煤气是指炼焦用煤在炼焦炉中经过高温干馏后，在产出焦炭和焦油产品的同时所产生的一种可燃性气体，是炼焦工业的副产品，主要由氢气和甲烷构成，并有少量一氧化碳、二氧化碳、氮气、氧气和其他烃类，其热值高，在钢铁企业中被广泛使用。
而焦炉煤气因含有焦油焦油、苯、萘、水气等杂质，容易堵塞测量设备，一直困扰着焦炉煤气流量的计量工作。
１焦炉煤气计量的难点所在目前，韶钢测量焦炉煤气的方式主要有孔板流量计、文丘利流量计、Ｖ锥流量计等传统节流式差压流量计。
而因焦炉煤气中杂质，容易在供气管壁、节流装置的取压口、阀门和导压管连接处大量淤积，造成计量不准确甚至无法计量。
此外，传统的收缩取压方式压损大，功耗大，不利于节约风机压缩机能耗。
韶钢也曾使用过热式质量流量计来测量焦炉煤气，其利用传热原理，即流动中的流体与热源（流体中加热的物体或测量管外加热体）之间热量交换关系来测量流量的仪表。
在焦炉煤气较纯净的时候，其测量问题不大，一旦焦炉煤气的处理工艺设备或处理工序出现某些问题，焦炉煤气中的焦油、萘、水气等杂质增多时，热式质量流量计便无法继续计量。
为此，仪表维护人员需要将大量的精力放在传统节流差压式流量计测量装置的导压管路和热式质量流量计探头的清理、导通、排水、吹扫等方面，由此造成维护工作量大，维护成本高。
如何做到流量计的防堵塞，如何减少因计量造成管道气体压损，是计量行业遇到的普遍性难题。
为解决好上述难题，在2011年1月，计控部对焦化厂4.3米焦炉外供焦炉煤气检测点试用了一种新型的流量计——毕托巴流量计。
运行一年多来，其流量计测量数据稳定可靠，波动量小，未出现过任何堵塞现象，很好地解决了焦炉煤气计量中的难题。
