备战中考物理培优(含解析)之凸透镜成像的规律

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断正确的是（）A．这个清晰的像是倒立、放大的实像B．此凸透镜的焦距大于20cmC．将蜡烛移动到40cm刻度处，移动光屏，会在光屏上得到清晰、放大的像D．将蜡烛移动到25cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像【答案】D【解析】【分析】【详解】AB．由图知，像距小于物距，此时成倒立缩小的实像，所以u=-=50cm15cm35cmv=-=70cm50cm20cm可知35cm> 2ff<20cm< 2f解得10cm< f < 17.5cmu+v>4f即35cm + 20cm > 4f解得f<13.75 cm综上所述10cm< f < 13.5cm故AB错误；C．将蜡烛移动到40cm刻度处，物距等于50cm- 40cm= 10cm物距小于焦距，所以成正立放大的虚像，不能成在光屏上，故C错误；D．将蜡烛移动到25cm刻度处，物距减小，像距将变大，像也变大，所以应向右移动光屏，故D正确。

故选D。

2．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( )A．暗箱应略短一些，得到的像会略大些B．暗箱应略长一些，得到的像会略大些C．暗箱应略短一些，得到的像会略小些D．暗箱应略长一些，得到的像会略小些【答案】B【解析】【详解】照相机是利用凸透镜成像原理工作的。

当无水时物体在光屏(暗箱)上形成一个倒立、缩小的实像，当有水时，由于光的折射，物体感觉变浅，相当于靠近凸透镜，根据“物近像远像变大”原则，在暗箱上得到的像会比原来的像略大一些。

故B正确。

3．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的像距随物距变化的关系图线如图所示．图线中 A、B、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是A．蜡烛处于 AB 间某一位置时，成倒立、缩小的实像B．蜡烛处于 BC 间某一位置时，成倒立、放大的实像C．将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大D．将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小【答案】C【解析】【分析】（1）根据u=v=2f，成倒立、等大的实像，判断凸透镜的焦距．（2）根据物距和焦距，判断凸透镜成像情况：u＞2f，成倒立、缩小的实像．2f＞u＞f，成倒立、放大的实像．u＜f，成正立、放大的虚像．（3）凸透镜成实像时，物距减小，像距增大，像变大．【详解】（1）由图象知，220cm u v f ===，此时凸透镜成倒立、等大的实像，所以凸透镜的焦距：10cm f =．（2）物距大于一倍焦距时，凸透镜成实像．A 、蜡烛处于AB 间某一位置时，2f ＞u ＞f ，成倒立、放大的实像．选项错误．B 、蜡烛处于BC 间某一位置时，u ＞2f ，成倒立、缩小的实像．选项错误．C 、将蜡烛从C 移动到B 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项正确．D 、将蜡烛从B 移动到A 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项错误．故选C ．4．把蜡烛放在凸透镜前30cm 处，光屏上可接收到倒立等大的实像，若把蜡烛向远离凸透镜方向移动5 cm ，并移动光屏，在光屏上可以看到A ．倒立缩小的实像B ．倒立放大的实像C ．正立放大的虚像D ．倒立等大的实像【答案】A【解析】【分析】【详解】凸透镜成倒立等大的实像时，物距等于二倍焦距，所以可知凸透镜的焦距应是15cm ，此时把蜡烛向远离凸透镜方向移动5 cm ，物距变为35cm ，物体处于二倍焦距以外，所成的像是倒立缩小的实像，此时的应用是照相机，故应选A ．5．将一物体放在凸透镜前，使物距依次为6cm 、18cm 和24cm ，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f 满足关系式A ．f ＜6cmB ．6cm ＜f ＜18cmC ．9cm ＜f ＜12cmD ．18cm ＜f ＜24cm【答案】C【解析】【分析】【详解】当物距为6cm 时，成放大的虚像，所以f ＞6cm ．当物距等于18cm 时，成放大的实像，即物距在一倍到二倍焦距之间，则9cm ＜f ＜18cm ． 当物距等于24cm 时，成缩小的实像，所以24cm ＞2f ，则f ＜12cm ．故：9cm ＜f ＜12cm ，C 符合题意．选C ．【点睛】重点是凸透镜成像规律的应用，关键是根据每次成像时的特征，列出相应的不等式，综合求解．6．小明探究“凸透镜成像规律”，当蜡烛到透镜的距离是30cm时，调节透镜另一侧的光屏，屏上得到清晰放大的像。

一、初中物理凸透镜成像的规律1．如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像，若保持蜡烛的位置不变，更换一个焦距为15cm的凸透镜，要想在屏上出现清晰像，下列操作可行的是A．使屏远离透镜B．使屏靠近透镜C．使屏向上移动D．使屏向下移动【答案】A【解析】【详解】根据题意，当物距20cm时，在另一侧距凸透镜20cm处的光屏上可以得到一个与蜡烛等大的像，由凸透镜成像规律知，此时u=v=2f=20cm，则焦距为f=10cm；更换凸透镜焦距为15cm时，15cm＜20cm＜30cm，即蜡烛在凸透镜一倍焦距和二倍焦距之间，此时凸透镜成倒立、放大的实像，像距为v＞2f=30cm，则屏应远离透镜才能出现清晰像．故A正确．2．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.3．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D ．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【详解】根据凸透镜的成像规律，当2u f >，2f v f <<，成倒立、缩小的实像，即u v >；由题意可以知道物距30cm u =，像距20cm v =，这种情况是成倒立、缩小的实像，即30cm 2f >20cm 2f f <<化简可得10cm 15cm f <<所以凸透镜的焦距不可能是18cm ；当物体远离凸透镜10 cm ，物距变大，依然大于两倍焦距，像距变小，所成的实像会变小；当物体靠近凸透镜10 cm ，物距20cm u =，那么2f u f <<为了在光屏上得到清晰的实像，根据光路的可逆性，此时像距30cm v =，光屏应远离透镜10 cm ；故选D 。

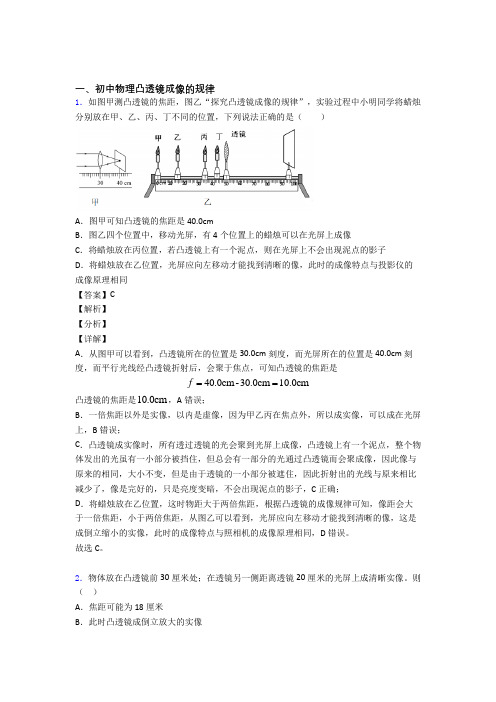

一、初中物理凸透镜成像的规律1．如图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，实验过程中小明同学将蜡烛分别放在甲、乙、丙、丁不同的位置，下列说法正确的是（）A．图甲可知凸透镜的焦距是40.0cmB．图乙四个位置中，移动光屏，有4个位置上的蜡烛可以在光屏上成像C．将蜡烛放在丙位置，若凸透镜上有一个泥点，则在光屏上不会出现泥点的影子D．将蜡烛放在乙位置，光屏应向左移动才能找到清晰的像，此时的成像特点与投影仪的成像原理相同【答案】C【解析】【分析】【详解】A．从图甲可以看到，凸透镜所在的位置是30.0cm刻度，而光屏所在的位置是40.0cm刻度，而平行光线经凸透镜折射后，会聚于焦点，可知凸透镜的焦距是f==40.0cm-30.0cm10.0cm凸透镜的焦距是10.0cm，A错误；B．一倍焦距以外是实像，以内是虚像，因为甲乙丙在焦点外，所以成实像，可以成在光屏上，B错误；C．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，凸透镜上有一个泥点，整个物体发出的光虽有一小部分被挡住，但总会有一部分的光通过凸透镜而会聚成像，因此像与原来的相同，大小不变，但是由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，像是完好的，只是亮度变暗，不会出现泥点的影子，C正确；D．将蜡烛放在乙位置，这时物距大于两倍焦距，根据凸透镜的成像规律可知，像距会大于一倍焦距，小于两倍焦距，从图乙可以看到，光屏应向左移动才能找到清晰的像，这是成倒立缩小的实像，此时的成像特点与照相机的成像原理相同，D错误。

故选C。

2．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C ．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D ．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【详解】根据凸透镜的成像规律，当2u f >，2f v f <<，成倒立、缩小的实像，即u v >；由题意可以知道物距30cm u =，像距20cm v =，这种情况是成倒立、缩小的实像，即30cm 2f >20cm 2f f <<化简可得10cm 15cm f <<所以凸透镜的焦距不可能是18cm ；当物体远离凸透镜10 cm ，物距变大，依然大于两倍焦距，像距变小，所成的实像会变小；当物体靠近凸透镜10 cm ，物距20cm u =，那么2f u f <<为了在光屏上得到清晰的实像，根据光路的可逆性，此时像距30cm v =，光屏应远离透镜10 cm ；故选D 。

一、初中物理凸透镜成像的规律1．如图所示，在“用‘凸透镜’观察周围的景物”活动中，小科将印有绿色环保标志“”的纸固定在墙上，再将一只装有水的圆柱形玻璃杯移到标志的正前方，然后改变破璃杯与标志之间的距离。

小科站立时透过玻璃杯和水观察。

下列图象中，不可能看到的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．因为装有水的圆柱形玻璃杯，中间厚边缘薄，相当于柱形凸透镜，所以成像时左右颠倒，上下不变。

当物距小于焦距时，成正立放大的虚像，即左右变大，上下不变，故A可能出现，不符合题意；B．当物距大于焦距小于二倍焦距时，成倒立、放大的实像，即左右颠倒变大，上下不变，故B可能出现，不符合题意；C．柱形凸透镜成像时左右颠倒，上下不变，不可能出现左右和上下都颠倒的像，故C不可能出现，C符合题意；D．当物距大于二倍焦距时，成倒立、缩小的实像，左右颠倒变小，上下不变，故D可能出现，不符合题意。

故选C。

2．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm ，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f ，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD 错误，B 正确．故选B.3．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

则（ ）A ．焦距可能为18厘米B ．此时凸透镜成倒立放大的实像C ．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D ．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【详解】根据凸透镜的成像规律，当2u f >，2f v f <<，成倒立、缩小的实像，即u v >；由题意可以知道物距30cm u =，像距20cm v =，这种情况是成倒立、缩小的实像，即30cm 2f >20cm 2f f <<化简可得10cm 15cm f <<所以凸透镜的焦距不可能是18cm ；当物体远离凸透镜10 cm ，物距变大，依然大于两倍焦距，像距变小，所成的实像会变小；当物体靠近凸透镜10 cm ，物距20cm u =，那么2f u f <<为了在光屏上得到清晰的实像，根据光路的可逆性，此时像距30cm v =，光屏应远离透镜10 cm ；故选D 。

一、初中物理凸透镜成像的规律1．如图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，实验过程中小明同学将蜡烛分别放在甲、乙、丙、丁不同的位置，下列说法正确的是（）A．图甲可知凸透镜的焦距是40.0cmB．图乙四个位置中，移动光屏，有4个位置上的蜡烛可以在光屏上成像C．将蜡烛放在丙位置，若凸透镜上有一个泥点，则在光屏上不会出现泥点的影子D．将蜡烛放在乙位置，光屏应向左移动才能找到清晰的像，此时的成像特点与投影仪的成像原理相同【答案】C【解析】【分析】【详解】A．从图甲可以看到，凸透镜所在的位置是30.0cm刻度，而光屏所在的位置是40.0cm刻度，而平行光线经凸透镜折射后，会聚于焦点，可知凸透镜的焦距是f==40.0cm-30.0cm10.0cm凸透镜的焦距是10.0cm，A错误；B．一倍焦距以外是实像，以内是虚像，因为甲乙丙在焦点外，所以成实像，可以成在光屏上，B错误；C．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，凸透镜上有一个泥点，整个物体发出的光虽有一小部分被挡住，但总会有一部分的光通过凸透镜而会聚成像，因此像与原来的相同，大小不变，但是由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，像是完好的，只是亮度变暗，不会出现泥点的影子，C正确；D．将蜡烛放在乙位置，这时物距大于两倍焦距，根据凸透镜的成像规律可知，像距会大于一倍焦距，小于两倍焦距，从图乙可以看到，光屏应向左移动才能找到清晰的像，这是成倒立缩小的实像，此时的成像特点与照相机的成像原理相同，D错误。

故选C。

2．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．3．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．4．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S 所成的像为（）A．四个虚像，三个实像B．四个虚像，一个实像C．三个虚像，一个实像D．三个虚像，两个实像【答案】B【详解】S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；S在凸透镜的焦点以内，由u＜f，成正立放大的虚像S′；综上分析，通过该系统，光源S 所成的像有四个虚像，一个实像。

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是A．此时光屏上的像跟投影仪的成像原理相似B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半C．此凸透镜的焦距范围是f＞15cmD．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】D【解析】【分析】（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．（4）凸透镜成实像时，遵循物远像近像变小的特点．【详解】A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．故选D．2．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】 【分析】 【详解】物体离凸透镜8cm 时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f ，所以， f <8cm 2<f ，即4cm <f <8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm ，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f ，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD 错误，B 正确． 故选B.3．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( ) A ．暗箱应略短一些，得到的像会略大些 B ．暗箱应略长一些，得到的像会略大些 C ．暗箱应略短一些，得到的像会略小些 D ．暗箱应略长一些，得到的像会略小些【答案】B 【解析】 【详解】照相机是利用凸透镜成像原理工作的。

一、初中物理凸透镜成像的规律1．凸透镜成像实验中，移动蜡烛到某位置时，能在光屏上再次成清晰缩小的像，则下列说法能成立的是A．同时移动蜡烛与光屏，且移动距离相同时，有可能在光屏上再次成清晰缩小的像；B．若将一老花镜放到凸透镜前方，光屏远离透镜时能再次会看到烛焰清晰的像；C．换用焦距较小的凸透镜后，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须靠近凸透镜：D．保持物体和光屏位置不变，移动凸透镜，一定可以在光屏上得到另一个清晰的像：【答案】CD【解析】【详解】A．物体要成倒立、缩小、实像时物体移动距离应该大于光屏移动距离，故A项不符合题意；B．老花镜是凸透镜，若将一老花镜放到凸透镜前方，则蜡烛发出的光经凸透镜和老花镜后会提前会聚，此时光屏应该靠近透镜才会看到烛焰清晰的像；B项不符合题意；C．换用焦距较小的凸透镜后，相当于增大物距，当物体成实像时，随着物距u增大，像距减小，同时像也在减小。

故要在光屏上成清晰的像，应将光屏向靠近透镜方向移动；C项符合题意；D．根据光路可逆性可知，在保持物体和光屏位置不变时，移动凸透镜，可以光屏上成一个倒立、放大、实像，此时物距刚好是原来的像距，像距刚好是原来物距，D项符合题意；2．图a是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。

若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是A．甲→乙→丙→丁B．乙一丙一甲一丁C．乙一丁→甲一丙D．丙→甲→乙→丁【答案】C【解析】【分析】【详解】凸透镜先贴着刻度尺，此时物距小于凸透镜的一倍焦距时成的是正立、放大的虚像，看到的是乙图；接下来凸透镜逐渐远离刻度尺，物距增大，当增大到等于凸透镜的一倍焦距时，不成像；继续远离刻度尺，当物距大于一倍焦距且小于两倍焦距时，成倒立、放大的实像，此时看到的是丁图；继续远离至物距等于凸透镜的两倍焦距时，成倒立、等大的实像，此时看到的是甲图；凸透镜继续远离至大于凸透镜的两倍焦距时，成倒立、缩小的实像，此时看到的是丙图。

一、初中物理凸透镜成像的规律1．在探究凸透镜成像规律"的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图甲所示。

实验前，让一束平行光射向凸透镜，如图乙所示，移动光屏，直到在光屏上会聚成一点。

实验中，学生多次移动蜡烛和光屏的位置进行实验探究。

探究完成后，小明拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜，结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到烛焰清晰的像。

下列有关说法中正确的是（）A．该凸透镜的焦距为60cmB．随着蜡烛燃烧变短，光屏上的像将向上移动C．当学生把蜡烛移动到80cm刻度处，再移动光屏，会成一个倒立、缩小的实像D．小明拿来的眼镜是近视镜【答案】BCD【解析】【详解】A．由焦距的概念可知，f=-=60cm50cm10cm所以该凸透镜的焦距为10cm，A错误；B．凸透镜在光屏上成倒立的实像，随着蜡烛燃烧变短，光屏上的像将向上移动，B正确；C．由甲图知， 80cm刻度处到凸透镜的距离为u=-=80cm50cm30cm所以>=u f20cm2因此在光屏上成一个倒立、缩小的实像，C正确；D．只将光屏远离凸透镜到适当的位置又在光屏上得到蜡烛清晰的像，说明物距不变，像距增大了，也就是眼镜对光具有发散作用，因此小明的眼镜是凹透镜，凹透镜用来矫正近视眼也叫近视镜，D正确。

故选BCD。

2．如图是用来研究凸透镜成像规律的实验图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到一个缩小的像。

若透镜位置不变，将蜡烛移到刻度为30cm处，则A．移动光屏，可能在屏上得到倒立放大的像B．移动光屏，可能在屏上得到倒立缩小的像C．移动光屏，可能在屏上得到正立放大的像D．移动光屏，可能在屏上得到正立等大的像【答案】AB【解析】【详解】如图，物距为u=40cm−10cm=30cm时，成倒立、缩小的实像，这是照相机的成像原理，u>2f，所以30cm>2f所以凸透镜的焦距范围为：f<15cm若透镜位置不变，将蜡烛移到刻度为30cm处，则此时物距为u=40cm−30cm=10cm<cm，此时f<u<2f，移动光屏，可能在屏上得到倒立放大的像，故A A．若5cm<f10符合题意；<cm，此时u>2f，移动光屏，可能在屏上得到倒立缩小的像，故B符合题意；B．若f5C D．根据凸透镜成像规律可知，无论如何移动光屏，光屏上都不可能此正立的虚像，故CD不符合题意。

一、初中物理凸透镜成像的规律1．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，在水透镜中注入少量水后光屏上成清晰的像。

以下判断正确的是（ ）A ．光屏上成倒立缩小的实像B ．此时透镜的焦距10cm 20cm f <<C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处光屏仍能得到清晰的像D ．向水透镜注水后，要使光屏上重新得到清晰的像，需要像光屏向右移动【答案】BC【解析】【详解】A ．由图可知，当物距小于像距时，光屏上成倒立、放大的实像，故A 正确；B ．由图可知20cm u =，40cm v =，则202f cm f <<10cm 20cm f <<……①40cm 2f >20cm f <……②由①②可得透镜焦距10cm 20cm f <<故B 正确C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处，物距40cm u '=，像距为60cm 40cm 20cm v '=-=即此时的物距等于原来的像距，在光的折射中光路是可逆的，所以光屏上仍能得到清晰的像，故C 正确；D ．向水透镜注水后，透镜会聚能力变强，焦距变小，使光线提前会聚成像，所以要使光屏上重新得到清晰的像，应减小像距，需要将光屏向左移动，故D 错误。

故选BC 。

2．在探究“凸透镜成像规律”的实验中，小明将蜡烛从略大于一倍焦距处逐渐向远离凸透镜的方向移动，物距u 随时间t 的变化图像如图甲所示，则像距v 与t 的大致变化关系为乙图中的A ．B ．C ．D ．【答案】C【解析】【分析】【详解】将蜡烛从略大于一倍焦距处逐渐远离凸透,物距逐渐增大,根据凸透镜成的实像时有:物远(物距变大)像近(像距变小)像变小,像距逐渐减小,从υ2f >到f υ2f <<,但像距只能接近1倍焦距,而不能小于1倍焦距,故只有C 正确,ABD 错误.所以C 选项是正确的.【点睛】根据凸透镜成实像时:物远(物距变大)像近(像距变小)像变小分析.3．如图为一束入射光线经凸透镜折射后的光路，且<AO OB ，若10cm AO =，该凸透镜的焦距可能是（ ）A ．10cm f =B ．50cm f =C ．8cm f =D ．12cm f =【答案】C【解析】【分析】【详解】根据题意AO＜OB可知，A点成像在B点，像距大于物距，满足f＜u＜2f，成倒立、放大的实像。
