第6章三相异步电动机的继电接触控制习题参考答案6.1交流接触器有何用途，主要有哪几部分组成，各起什么作用？答：交流接触器主要用来频繁地远距离接通和切断主电路或大容量控制电路的控制电器。

它主要由触点、电磁操作机构和灭弧装置等三部分组成。

触点用来接通、切断电路；电磁操作机构用于当线圈通电，动铁心被吸下，使触点改变状态；灭弧装置用于主触点断开或闭合瞬间切断其产生的电弧，防止灼伤触头。

6.2简述热继电器的主要结构和动作原理。

答：热继电器主要由发热元件，双金属片和脱扣装置及常闭触头组成。

当主电路中电流超过容许值而使双金属片受热时，它便向上弯曲，因而脱扣，扣板在弹簧的拉力下将常闭触点断开。

触点是接在电动机的控制电路中的，控制电路断开而使接触器的线圈断电，从而断开电动机的主电路6.3自动空气开关有何用途？当电路出现短路或过载时，它是如何动作的？答：自动空气开关是常用的一种低压保护电器，当电路发生短路、严重过载及电压过低等故障时能自动切断电路。

开关的自由脱扣机构是一套连轩装置，有过流脱扣器和欠压脱扣器等，它们都是电磁铁。

当主触点闭合后就被锁钩锁住。

过流脱扣器在正常运行时其衔铁是释放着的，一旦发生严重过载或短路故障时，与主电路串联的线圈流过大电流而产生较强的电磁吸力把衔铁往下吸而顶开锁钩，使主触点断开，起到了过流保护作用。

欠压脱扣器的工作恰恰相反，当电路电压正常时，并在电路上的励磁线圈产生足够强的电磁力将衔铁吸住，使料杆同脱扣机构脱离，主触点得以闭合。

若失压（电压严重下降或断电），其吸力减小或完全消失，衔铁就被释放而使主触点断开。

6.4 行程开关与按钮有何相同之处与不同之处？答：行程开关与按钮都有一组动断（常闭）静触点和一组动合（常开）静触点；行程开关是自动电器，依靠机械机构动作而改变触头状态，而按钮是手动电器，根据需要进行控制。

6.5在电动机主电路中既然装有熔断器，为什么还要装热继电器？它们各起什么作用？答：熔断器用以切断线路的过载和短路故障，当线路过载或短路时，由于大电流很快将熔断器熔断，起到保护电路上其他电器设备的作用。

习题一、6.1 多地控制线路的特点是：起动按钮应并联在一起，停止按钮应串联在一起。

6.2 热继电器是对电动机进行过载保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。

6.3 某一控制电路，只有在按下按钮时，电动机才能起动运转，松开按钮时，电动机立即停止运转，这种控制方式称为点动控制。

6.4 继电器接触器控制电路由主电路和控制电路组成。

6.5 在电动机的继电器接触器控制电路中，零压保护的功能是通过交流接触器来实现的。

二、选择题6.1 接触器的常态是指（ A ）。

A．线圈未通电情况B．线圈带电情况C．触头断开时D．触头动作6.2 由接触器、按钮等构成的电动机直接启动控制回路中，如漏接自锁环节，其后果是（ B ）。

A．电动机无法启动B．电动机只能点动C．电动机启动正常，但无法停机D．电机无法停止6.3 接触器的文字符号是（ A ）。

A．KM B．KS C．KT D．KA6.4 在电动机的继电器接触器控制电路中，零压保护的功能是（ B ）。

A．防止电源电压降低烧坏电动机B．防止停电后再恢复供电时电动机自行起动C．实现短路保护6.5 熔断器的额定电流是指在此电流下（ C ）。

A．立即烧断B．过一段时间烧断C．永不烧断6.6 在电动机的继电器接触器控制电路中，热继电器的功能是实现( B )。

A．短路保护B．过载保护C．零压保护6.7 在图6.1控制电路中若按动SB1，则（ D ）。

A．接触器KM2通电动作后KM1跟着动作B．只有接触器KM1通电动作C．只有接触器KM2通电动作D．接触器KM1通电动作后KM2跟着动作1图6.1 选择题6.7电路6.8 在图6.2所示控制电路中，KM1控制辅电动机M1，KM2控制主电动机M2，两个电动机已起动运行，停车操作顺序必须是（ B ）。

A．先按SB3停M1，再按SB4停M2B．先按SB4停M2，再按SB3停M1C．操作顺序无限定图6.2 选择题6.8、6.9电路6.9 在图6.2所示的控制电路中，SB是按钮，KM是接触器，KM1控制电动机M1，KM2控制电动机M2，若要起动M2，必须（ C ）。

第6章导体和电气设备的原理与选择6-1什么是验算热稳定的短路计算时间t k以及电气设备的开断计算时间t br？答：演算热稳定的短路计算时间t k为继电保护动作时间t pr和相应断路器的全开断时间t br之和，而t br是指断路器分断脉冲传送到断路器操作机构的跳闸线圈时起，到各种触头分离后的电弧完全熄灭位置的时间段。

6-2开关电器中电弧产生与熄灭过程与那些因素有关？答：电弧是导电的，电弧之所以能形成导电通道，是因为电弧柱中出现了大量的自由电子的缘故。

电弧形成过程：⑴电极发射大量自由电子：热电子+强电场发射；⑵弧柱区的气体游离，产生大量的电子和离子：碰撞游离+热游离。

电弧的熄灭关键是去游离的作用，去游离方式有２种：复合：正负离子相互吸引，彼此中和；扩散：弧柱中的带电质点由于热运行逸出弧柱外。

开关电器中电弧产生与熄灭过程与以下因素有关：⑴电弧温度；⑵电场强度；⑶气体介质的压力；⑷介质特性；⑸电极材料。

6-3开关电器中常用的灭弧方法有那些？答：有以下几种灭弧方式：1）利用灭弧介质，如采用SF6气体；2）采用特殊金属材料作灭弧触头；3）利用气体或油吹动电弧，吹弧使带电离子扩散和强烈地冷却面复合；4）采用多段口熄弧；5）提高断路器触头的分离速度，迅速拉长电弧，可使弧隙的电场强度骤降，同时使电弧的表面突然增大，有利于电弧的冷却和带电质点向周围介质中扩散和离子复合。

6-4什么叫介质强度恢复过程？什么叫电压恢复过程？它与那些因素有关？答：弧隙介质强度恢复过程是指电弧电流过零时电弧熄灭，而弧隙的绝缘能力要经过一定的时间恢复到绝缘的正常状态的过程为弧隙介质强度的恢复过程。

弧隙介质强度主要由断路器灭弧装置的结构和灭弧介质的性质所决定，随断路器形式而异。

弧隙电压恢复过程是指电弧电流自然过零后，电源施加于弧隙的电压，将从不大的电弧熄灭电压逐渐增长，一直恢复到电源电压的过程，这一过程中的弧隙电压称为恢复电压。

电压恢复过程主要取决于系统电路的参数，即线路参数、负荷性质等，可能是周期性的或非周期性的变化过程。

电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：（B）自动控制系统中用于发送控制指令的电器。

3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：（B）一种触头延时接通或断开的控制电器。

5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

，第六章从接触器的结构特征上如何区分交流接触器与直流接触器为什么直流接触器与交流接触器相比,直流接触器的铁心比较小,线圈也比较小,交流电磁铁的铁心是用硅钢片叠柳而成的.线圈做成有支架式,形式较扁.因为直流电磁铁不存在电涡流的现象.为什么交流电弧比直流电弧容易熄灭因为交流是成正旋变化的,当触点断开时总会有某一时刻电流为零,此时电流熄灭.而直流电一直存在,所以与交流电相比电弧不易熄灭.若交流电器的线圈误接入同电压的直流电源，或直流电器的线圈误接入同电压的交流电源，会发生什么问题若交流电器的线圈误接入同电压的直流电源,会因为交流线圈的电阻太小儿流过很大的电流使线圈损坏. 直流电器的线圈误接入同电压的交流电源,触点会频繁的通短,造成设备的不能正常运行.交流接触器动作太频繁时为什么会过热%因为交流接触启动的瞬间,由于铁心气隙大,电抗小,电流可达到15倍的工作电流,所以线圈会过热.在交流接触器铁心上安装短路环为什么会减少振动和噪声在线圈中通有交变电流时,再铁心中产生的磁通是与电流同频率变化的,当电流频率为50HZ时磁通每秒有100次通过零,这样所产生的吸力也为零,动铁心有离开趋势,但还未离开,磁通有很快上来,动铁心有被吸会,造成振动.和噪声,因此要安装短路环.两个相同的110V交流接触器线圈能否串联接于220V的交流电源上运行为什么若是直流接触器情况又如何为什么两个相同的110V交流接触器线圈不能串联接于220V 的交流电源上运行,因为在接通电路的瞬间,两各衔铁不能同时工作,先吸合的线圈电感就增大,感抗大线圈的端电压就大,另一个端电压就小,时间长了,有可能把线圈烧毁.若是直流接触器,则可以.电磁继电器与接触器的区别主要是什么接触器是在外界输入信号下能够自动接通断开负载主回路.继电器主要是传递信号,根据输入的信号到达不同的控制目的.电动机中的短路保护、过电流保护和长期过载（热）保护有何区别-电动机中的短路保护是指电源线的电线发生短路,防止电动机过大的电枢电路而损坏.自动切断电源的保护动作.过电流保护是指当电动机发生严重过载时,保护电动机不超过最大许可电流.长期过载保护是指电动机的短时过载保护是可以的,但长期过载时电动机就要发热,防止电动机的温升超过电动机的最高绝缘温度.过电流继电器与热继电器有何区别各有什么用途过电流继电器是电流过大就断开电源,它用于防止电动机短路或严重过载. 热继电器是温度升高到一定值才动作.用于过载时间不常的场合.为什么热继电器不能做短路保护而只能作长期过载保护而熔断器则相反，为什么因为热继电器的发热元件达到一定温度时才动作,如果短路热继电器不能马上动作,这样就会造成电动机的损坏.而熔短期,电源一旦短路立即动作,切断电源.自动空气断路器有什么功能和特点"功能和特点是具有熔断器能直接断开主回路的特点,又具有过电流继电器动作准确性高,容易复位,不会造成单相运行等优点.可以做过电流脱扣器,也可以作长期过载保护的热脱扣器.时间继电器的四个延时触点符号各代表什么意思机电传动装置的电器控制线路有哪几种各有何用途电器控制线路原理图的绘制原则主要有哪些电器控制线路有1:启动控制线路及保护装置.2正反转控制线路.3:多电动机的连锁控制线路.4:电动控制线路.5:多点控制线路.6:顺序控制线路.7:多速异步电动机的基本控制线路.8:电磁铁.电磁离合器的基本控制线路.电器控制线路原理图的绘制原则主要有1:应满足生产工艺所提出的要求.~2:线路简单,布局合理,电器元件选择正确并得到充分.3操作,维修方便4设有各种保护和防止发生故障的环节.5能长期准确,稳定,可靠的工作.为什么电动机要设有零电压和欠电压保护零电压和欠电压保护的作用是防止当电源暂时供电或电压降低时而可能发生的不容许的故障.,在装有电器控制的机床上，电动机由于过载而自动停车后，若立即按钮则不能开车，这可能是什么原因有可能熔短器烧毁,使电路断电.或者是热继电器的感应部分还未降温,热继电器的触点还处于断开状态.'要求三台电动机1M、2M、3M按一定顺序启动：即1M启动后，2M才能启动；2M启动后3M才能启动；停车时则同时停。

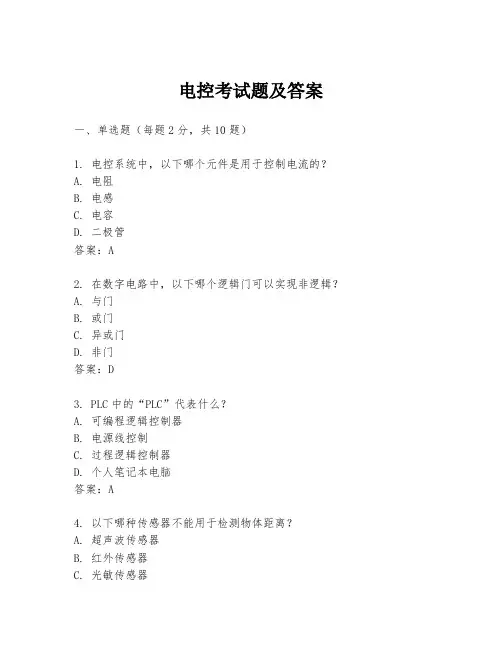

电控考试题及答案一、单选题（每题2分，共10题）1. 电控系统中，以下哪个元件是用于控制电流的？A. 电阻B. 电感C. 电容D. 二极管答案：A2. 在数字电路中，以下哪个逻辑门可以实现非逻辑？A. 与门B. 或门C. 异或门D. 非门答案：D3. PLC中的“PLC”代表什么？A. 可编程逻辑控制器B. 电源线控制C. 过程逻辑控制器D. 个人笔记本电脑答案：A4. 以下哪种传感器不能用于检测物体距离？A. 超声波传感器B. 红外传感器C. 光敏传感器D. 压力传感器答案：D5. 电控系统中，三相异步电动机的启动方式有哪几种？A. 直接启动B. 星-三角启动C. 软启动D. 以上都是答案：D6. 以下哪种通信协议常用于工业自动化领域？A. TCP/IPB. HTTPC. BluetoothD. Modbus答案：D7. 电控系统中，以下哪个元件是用于存储能量的？A. 电阻B. 电感C. 电容D. 二极管答案：C8. 在PLC编程中，以下哪个指令用于实现计时功能？A. LDB. ANIC. TOND. CTU答案：C9. 电控系统中，以下哪种继电器是用于过载保护？A. 电压继电器B. 电流继电器C. 时间继电器D. 温度继电器答案：B10. 以下哪种设备不是电控系统中的执行元件？A. 电机B. 传感器C. 接触器D. 显示器答案：D二、多选题（每题3分，共5题）1. 电控系统中，以下哪些元件属于被动元件？A. 电阻B. 电感C. 电容D. 二极管答案：ABC2. 在数字电路中，以下哪些逻辑门可以实现与逻辑？A. 与门B. 或门C. 异或门D. 非门答案：A3. PLC编程中，以下哪些指令用于实现比较功能？A. CMPB. CTUC. LTD. EQ答案：ACD4. 电控系统中，以下哪些传感器可以用于检测物体位置？A. 超声波传感器B. 红外传感器C. 光敏传感器D. 压力传感器答案：ABC5. 电控系统中，以下哪些元件是用于信号放大的？A. 三极管B. 运算放大器C. 继电器D. 二极管答案：AB三、判断题（每题1分，共5题）1. 电控系统中，三极管可以作为开关使用。

电气控制技术练习题库(含参考答案)一、选择题1. 下列哪种电器属于自动切换电器？（）A. 开关B. 断路器C. 保护继电器D. 接触器参考答案：C2. 下列哪种继电器属于时间继电器？（）A. 中间继电器B. 热继电器C. 时间继电器D. 速度继电器参考答案：C3. 下列哪种电气元件属于无触点电器？（）A. 继电器B. 接触器C. 晶闸管D. 断路器参考答案：C4. 下列哪种控制方式属于闭环控制？（）A. 开环控制B. 闭环控制C. 半闭环控制D. 全闭环控制参考答案：B5. 下列哪种控制电路属于基本逻辑电路？（）A. 与门B. 或门C. 非门D. 异或门参考答案：A二、填空题6. 电气控制系统中，常用的自动切换电器有______、______、______等。

参考答案：继电器、接触器、断路器7. 电气控制系统中的执行元件主要有______、______、______等。

参考答案：电动机、电磁阀、执行器8. 电气控制系统中的反馈元件主要有______、______、______等。

参考答案：位置传感器、速度传感器、电流传感器9. 电气控制系统中的保护元件主要有______、______、______等。

参考答案：熔断器、热继电器、断路器10. 电气控制系统中的信号处理元件主要有______、______、______等。

参考答案：放大器、滤波器、比较器三、判断题11. 开关电器属于自动切换电器。

（）参考答案：错误12. 继电器属于有触点电器。

（）参考答案：正确13. 闭环控制系统具有稳定性好的优点。

（）参考答案：正确14. 开环控制系统具有控制精度高的优点。

（）参考答案：错误15. 电气控制系统中的执行元件只能采用电动机。

（）参考答案：错误四、简答题16. 简述电气控制系统的基本组成。

参考答案：电气控制系统主要由输入部分、控制部分、执行部分、反馈部分和保护部分组成。

输入部分主要包括各种开关、按钮等；控制部分主要包括各种继电器、接触器、控制器等；执行部分主要包括电动机、电磁阀等；反馈部分主要包括各种传感器；保护部分主要包括熔断器、热继电器等。

发电厂电气部分第六章习题解答第6章导体和电气设备的原理与选择6-1什么是验算热稳定的短路计算时间t k以及电气设备的开断计算时间t br？答：演算热稳定的短路计算时间t k 为继电保护动作时间t pr和相应断路器的全开断时间t br之和，而t br是指断路器分断脉冲传送到断路器操作机构的跳闸线圈时起，到各种触头分离后的电弧完全熄灭位置的时间段。

6-2开关电器中电弧产生与熄灭过程与那些因素有关？答：电弧是导电的，电弧之所以能形成导电通道，是因为电弧柱中出现了大量的自由电子的缘故。

电弧形成过程：⑴电极发射大量自由电子：热电子+强电场发射；⑵弧柱区的气体游离，产生大量的电子和离子：碰撞游离+热游离。

电弧的熄灭关键是去游离的作用，去游离方式有２种：复合：正负离子相互吸引，彼此中和；扩散：弧柱中的带电质点由于热运行逸出弧柱外。

开关电器中电弧产生与熄灭过程与以下因素有关：⑴电弧温度；⑵电场强度；⑶气体介质的压力；⑷介质特性；⑸电极材料。

6-3开关电器中常用的灭弧方法有那些？答：有以下几种灭弧方式：1）利用灭弧介质，如采用SF6气- 1 -体；2）采用特殊金属材料作灭弧触头；3）利用气体或油吹动电弧，吹弧使带电离子扩散和强烈地冷却面复合；4）采用多段口熄弧；5）提高断路器触头的分离速度，迅速拉长电弧，可使弧隙的电场强度骤降，同时使电弧的表面突然增大，有利于电弧的冷却和带电质点向周围介质中扩散和离子复合。

6-4什么叫介质强度恢复过程？什么叫电压恢复过程？它与那些因素有关？答：弧隙介质强度恢复过程是指电弧电流过零时电弧熄灭，而弧隙的绝缘能力要经过一定的时间恢复到绝缘的正常状态的过程为弧隙介质强度的恢复过程。

弧隙介质强度主要由断路器灭弧装置的结构和灭弧介质的性质所决定，随断路器形式而异。

弧隙电压恢复过程是指电弧电流自然过零后，电源施加于弧隙的电压，将从不大的电弧熄灭电压逐渐增长，一直恢复到电源电压的过程，这一过程中的弧隙电压称为恢复电压。

电气控制PLC模拟考试题与参考答案一、单选题（共60题，每题1分，共60分）1.用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置电气控制系统图是____A、电气原理图B、电器安装接线图C、电器元件布置图D、电路图正确答案：C2.电气自动控制部分包括_____A、起动制动机调速的控制部分B、电动机传动机构工作机构C、保证电机起动、制动、反向、调速的控制部分D、电动机起动制动机调速的控制部分正确答案：C3.热继电器是一种利用电流的______来切断电路的保护电器。

A、电效应B、磁效应C、热效应D、感应效应正确答案：C4.交流伺服电动机的实质是一台______感应电动机。

A、单相B、两相C、视需求而定D、三相正确答案：B5.下列电路故障检查方法不正确的是A、用万用表的电压档测量通电线路的电压B、用万用表的电流档可并联在器件的两端测量电路的电流C、用直观检查法判断故障的外部表现D、用万用表的欧姆档测量断电线路的电阻正确答案：D6.接触器是用来频繁地接通或分断带有负载（如电动机）的_____的自动控制电器，按其主触头通过电流的种类不同，分为交流、直流两种。

A、照明电路B、主电路C、辅助电路D、控制电路正确答案：B7.____型号的开关可作为4KW三相鼠笼电动机直接起动的开关。

A、HH3-30／3B、DZ150C、CJ020D、HH3--60／3正确答案：A8.______变频装置是直接将恒压恒频的交流电源变成变压变频的交流电源。

A、交-直-交B、交-交C、交流D、直流正确答案：B9.FANUC 0i系统驱动器MCC接口的作用是______A、急停B、报警C、系统上电D、保护正确答案：C10.当接触器线圈得电时，接触器____闭合，____断开A、常开触头常开触头B、常闭触头常开触头C、常开触头常闭触头D、常闭触头常闭触头正确答案：C11.电气原理图依据通过的电流的大小分为____A、主电路和辅助电路B、辅助电路和控制电路C、辅助电路和照明电路D、主电路和照明电路正确答案：A12.伺服电动机的相位控制是通过调节______的大小来改变电动机的转速。

第一章测试1.电动机按用电类型可分为（）。

A:平行电动机B:脉冲电动机C:交流电动机D:直流电动机答案:CD2.开启式电动机适用于（）的工作环境。

A:有易燃、易爆气体B:清洁、干燥C:灰尘多、潮湿、易受风雨答案:B3.转速不随负载变化的是（）电动机。

A:异步B:异步或同步C:同步答案:C4.适用于有易燃、易爆气体工作环境的是（）电动机。

A:防爆式 B．防护式 C．开启式答案:A5.三相异步电动机的转子铁心可以用整块铸铁来制成。

（）A:错B:对答案:A6.三相异步电动机的定子主要包括（）A:定子铁心B:定子绕组C:转子绕组D:机座答案:ABD7.转子铁心的作用是（）A:传导电流B:导磁C:产生磁场D:产生力矩答案:B8.导电条都做成斜的，其主要原因是减少谐波磁场的干扰，改善电动机的启动性能。

（）A:对B:错答案:A9.常用的笼型转子有（）两种类型。

A:铸铝B:铁块C:钢板D:铜排答案:AD10.产生旋转磁场的必要条件是在三相对称绕组_中通入三相正弦交流电。

（）A:对B:错答案:B11.电动机工作在额定状态时，铁心中的磁通处于临界饱和状态，这样可以减少电动机铁心的铁损耗。

（）A:错B:对答案:B第二章测试1.工作在直流额定电压1200V及以下、交流额定电压1500V及以下的电器成为低压电器。

（）A:对B:错答案:B2.用来频繁接通或断开电路的自动切换电器是（）。

A:熔断器B:组合开关C:交流接触器D:行程开关答案:C3.某电器型号为CJX2-N，则该电器是（）。

A:熔断器B:行程开关C:组合开关D:交流接触器答案:D4.主触头用以通断电流较大的主电路（）A:对B:错答案:A5.某按钮型号为LA10-2K，则其常闭触头的数量为（）。

A:2B:10C:1D:20答案:A6.某按钮型号为LA10-2K，则其结构形式为（）。

A:旋钮式B:防水式C:保护式D:开启式答案:D7.交流接触器的静铁心在上，动铁心在下。
