地脚螺栓安装方案地脚螺栓是一种用于固定建筑物地基和支撑物体的螺纹连接件。
它通常由螺杆、套筒和垫圈组成,可以有效地将建筑物固定在地面上,以确保其稳定性和安全性。
以下是地脚螺栓的安装方案。
一、准备工作1.确定地脚螺栓的规格和数量,根据具体情况选择合适的地脚螺栓。
2.清理施工区域,确保地面平整、干燥且无杂物。
3.测量和标记地脚螺栓的位置,使用测量工具测量地脚螺栓的中心位置并进行标记。
二、地脚螺栓的钻孔1.选择合适的电钻和钻头,根据地脚螺栓的规格选择合适的钻头。
2.使用电钻进行钻孔,确保钻孔深度和直径与地脚螺栓要求相符。
3.在钻孔过程中,要保持电钻竖直,并迅速拔出电钻来清除产生的碎屑。
4.钻孔完成后,使用吹尘器或手动清理工具清除孔内的碎屑。
三、地脚螺栓的装置1.将地脚螺栓插入钻孔中,确保与孔壁接触紧密,不得有空隙。
2.将地脚螺栓的垫圈放在螺栓底部,以平衡框架的负荷。
3.用扳手将地脚螺栓旋入地面,直到与地面齐平或低于地面。
4.确认地脚螺栓是否已正确安装,验证其垂直度和平整度。
四、地脚螺栓的固定1.将地脚螺栓的螺母和垫圈安装在地脚螺栓上。
2.使用扳手和扳手将螺母拧紧,确保地脚螺栓与建筑物的连接牢固可靠。
3.检查地脚螺栓的拧紧程度,充分确认其安全性。
五、整体检查1.检查地脚螺栓的数量和位置,确保符合设计要求。
2.检查地脚螺栓与地面的连接是否牢固和平整。
3.检查地脚螺栓的固定性能,确保其能够承受建筑物的负荷。
六、维护保养1.定期检查地脚螺栓的固定性能,确保其稳定性。
2.避免地脚螺栓长时间暴露在潮湿环境中,以防腐蚀和损坏。
3.如有需要,定期进行地脚螺栓的调整和紧固。
总结:地脚螺栓的安装方案主要包括准备工作、钻孔、装置、固定、整体检查和维护保养等步骤。
只有按照正确的安装步骤进行操作,才能保证地脚螺栓的安全性和稳定性,从而确保建筑物的整体稳定和安全。
钢结构地脚螺栓施工技术一、工程施工重点(一)测量与控制点测量是贯穿整个地脚螺栓安装的重中之重,把误差控制在每个闭合区间内更是测量的重中之重。
传统测量方法只会反复测量,减小误差,但若每个短柱上地脚螺栓的误差均为正向误差或者反向误差,则误差只会越来越大。
所以若把一个钢结构厂房根据伸缩缝分解为若干个部分,每个部分为一个闭合区间,每个闭合区间内的地脚螺栓安装时产生的累积误差在伸缩缝处两个短柱间的缝隙解决掉,这样能够有效地避免误差的累积,增加精准度。
(二)钢丝绳轴网定位地脚螺栓的施工都是按照轴线定位施工,所以轴线位置的准确性也是非常的重要。
为保证施工控制网的精确性,工程施工时设置测量控制网,各控制点均应为永久性的坐标桩和水平基准点桩,必要时应设置保护设施,以防破坏,利用测量控制网来控制和校正建筑物的轴线、标高等,确保施工质量是关键。
由于细钢丝绳不易扭曲、变形破损,故采用细钢丝绳贯穿轴网,定位地脚螺栓的水平位置及标高。
(三)短柱钢筋固定由于独立基础上预留短柱钢筋不固定,即使增加箍筋后也会左右摇摆,所以地脚螺栓施工完毕后进行混凝土施工时,难以保证地脚螺栓的稳定性,无法保证混凝土施工后地脚螺栓的质量,故在施工地脚螺栓前需将短柱钢筋固定,包括短柱钢筋斜拉固定以及地脚螺栓与短柱钢筋固定。
二、地脚螺栓安装预埋螺栓定位施工顺序:短柱测量放线→短柱斜撑加固→模具固定→地锚螺栓固定→测量复核→短柱地梁混凝土浇筑。
根据钢结构柱的平面布置,先从角柱或边柱开始,沿纵轴方向固定预埋螺栓。
如果为多跨度钢结构,应该以中间跨纵轴向两侧纵轴作为流水施工,以减小测量和施工误差,提高整体安装精度。
(一)定型模具的设计加工根据预埋地脚螺栓与混凝土基础轴线的相对位置,并考虑模具的组装要求,确定模具木板或钢板的平面尺寸,刻出模具模板横纵轴线的十字线,然后按照模具轴线确定预埋螺栓的相对位置并钻孔。
模具的钻孔位置、孔径要与钢结构柱的螺栓孔位、孔径完全吻合。

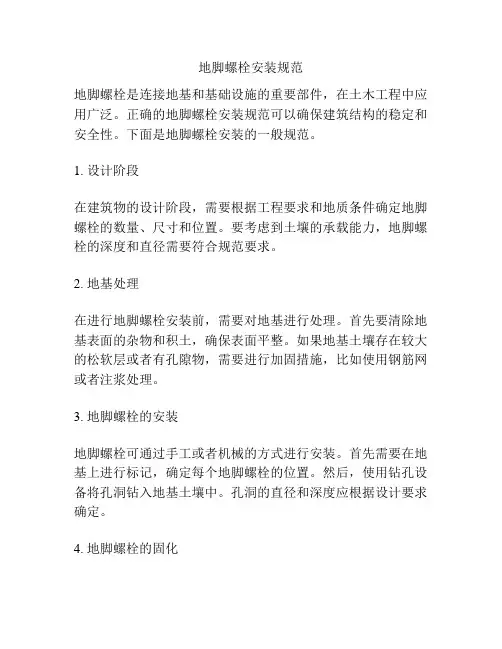

地脚螺栓安装规范地脚螺栓是连接地基和基础设施的重要部件,在土木工程中应用广泛。
正确的地脚螺栓安装规范可以确保建筑结构的稳定和安全性。
下面是地脚螺栓安装的一般规范。
1. 设计阶段在建筑物的设计阶段,需要根据工程要求和地质条件确定地脚螺栓的数量、尺寸和位置。
要考虑到土壤的承载能力,地脚螺栓的深度和直径需要符合规范要求。
2. 地基处理在进行地脚螺栓安装前,需要对地基进行处理。
首先要清除地基表面的杂物和积土,确保表面平整。
如果地基土壤存在较大的松软层或者有孔隙物,需要进行加固措施,比如使用钢筋网或者注浆处理。
3. 地脚螺栓的安装地脚螺栓可通过手工或者机械的方式进行安装。
首先需要在地基上进行标记,确定每个地脚螺栓的位置。
然后,使用钻孔设备将孔洞钻入地基土壤中。
孔洞的直径和深度应根据设计要求确定。
4. 地脚螺栓的固化安装地脚螺栓后,需要进行固化处理。
可以使用混凝土浇筑或者注浆进行固化。
对于施工工艺要求较高的地脚螺栓,建议使用注浆固化方法,可以提高地脚螺栓的稳定性和承载能力。
5. 紧固螺栓地脚螺栓固化后,需要紧固螺栓。
在紧固螺栓之前,要检查螺栓的质量和尺寸是否符合要求。
使用扳手或者气动工具进行紧固,不得使用火焰加热方式。
紧固力度要适中,不得过紧或者过松。
6. 检查和测试安装完成后,需要进行地脚螺栓的检查和测试。
检查地脚螺栓是否固定牢固,螺栓和构件之间是否紧密贴合。
可以进行一定的静载试验或者振动试验,以确保地脚螺栓的稳定性和承载能力。
7. 记录和维护地脚螺栓安装完成后,需要记录相关安装信息,包括安装日期、螺栓尺寸和固化方式等。
并定期进行维护和检查,确保地脚螺栓的正常运行和使用。
总之,地脚螺栓的安装规范是确保建筑结构稳定和安全的重要环节。
在安装过程中,需要严格按照设计要求和相关规范进行施工操作,确保地脚螺栓的质量和性能达到标准要求。

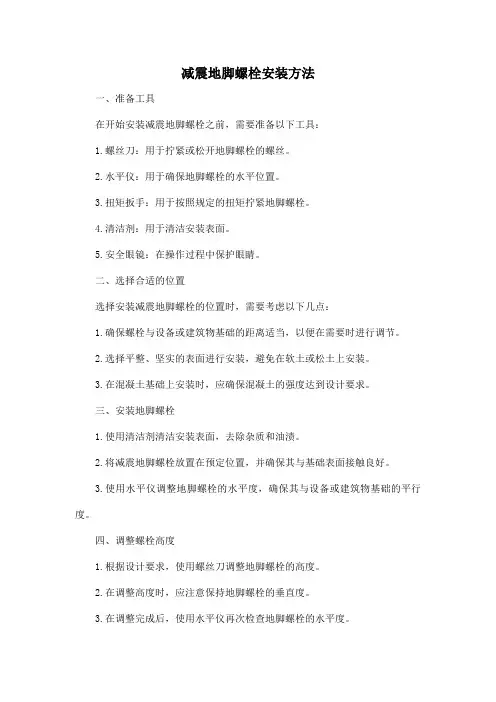

减震地脚螺栓安装方法一、准备工具在开始安装减震地脚螺栓之前,需要准备以下工具:1.螺丝刀:用于拧紧或松开地脚螺栓的螺丝。
2.水平仪:用于确保地脚螺栓的水平位置。
3.扭矩扳手:用于按照规定的扭矩拧紧地脚螺栓。
4.清洁剂:用于清洁安装表面。
5.安全眼镜:在操作过程中保护眼睛。
二、选择合适的位置选择安装减震地脚螺栓的位置时,需要考虑以下几点:1.确保螺栓与设备或建筑物基础的距离适当,以便在需要时进行调节。
2.选择平整、坚实的表面进行安装,避免在软土或松土上安装。
3.在混凝土基础上安装时,应确保混凝土的强度达到设计要求。
三、安装地脚螺栓1.使用清洁剂清洁安装表面,去除杂质和油渍。
2.将减震地脚螺栓放置在预定位置,并确保其与基础表面接触良好。
3.使用水平仪调整地脚螺栓的水平度,确保其与设备或建筑物基础的平行度。
四、调整螺栓高度1.根据设计要求,使用螺丝刀调整地脚螺栓的高度。
2.在调整高度时,应注意保持地脚螺栓的垂直度。
3.在调整完成后,使用水平仪再次检查地脚螺栓的水平度。
五、固定螺栓1.使用扭矩扳手按照规定的扭矩拧紧地脚螺栓。
2.在拧紧过程中,应注意保持地脚螺栓的水平度和垂直度。
3.确保每个地脚螺栓的拧紧程度一致,避免出现过紧或过松的情况。
六、检查是否稳定1.在固定螺栓后,检查地脚螺栓是否稳定,确保其不晃动。
2.如发现有不稳定的螺栓,应进行调整或重新安装。
七、完成安装在所有地脚螺栓都安装并固定后,清洁整个安装区域并做好防护措施,以确保安全和美观。
八、注意事项1.在操作过程中,应注意安全,佩戴安全眼镜和手套。
2.在安装过程中,应按照设计要求和规定标准进行操作,确保安装质量。
3.在固定螺栓时,应注意不要过度拧紧,以免损坏螺纹和设备。
4.在完成安装后,应注意保护地脚螺栓不受损坏和锈蚀,以保证其使用寿命。

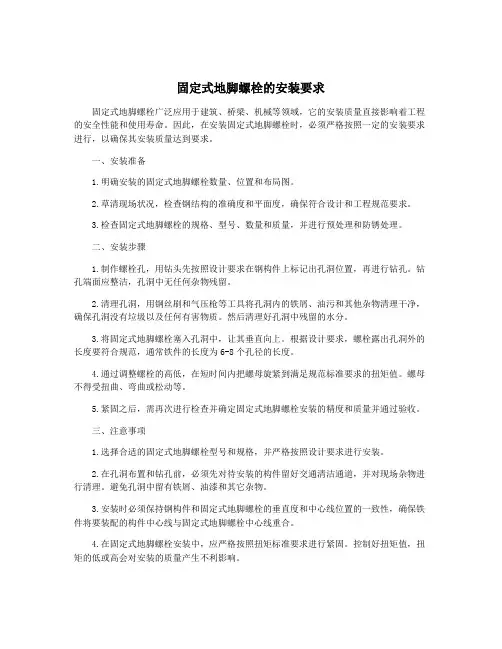

固定式地脚螺栓的安装要求固定式地脚螺栓广泛应用于建筑、桥梁、机械等领域,它的安装质量直接影响着工程的安全性能和使用寿命。
因此,在安装固定式地脚螺栓时,必须严格按照一定的安装要求进行,以确保其安装质量达到要求。
一、安装准备1.明确安装的固定式地脚螺栓数量、位置和布局图。
2.草清现场状况,检查钢结构的准确度和平面度,确保符合设计和工程规范要求。
3.检查固定式地脚螺栓的规格、型号、数量和质量,并进行预处理和防锈处理。
二、安装步骤1.制作螺栓孔,用钻头先按照设计要求在钢构件上标记出孔洞位置,再进行钻孔。
钻孔端面应整洁,孔洞中无任何杂物残留。
2.清理孔洞,用钢丝刷和气压枪等工具将孔洞内的铁屑、油污和其他杂物清理干净,确保孔洞没有垃圾以及任何有害物质。
然后清理好孔洞中残留的水分。
3.将固定式地脚螺栓塞入孔洞中,让其垂直向上。
根据设计要求,螺栓露出孔洞外的长度要符合规范,通常铁件的长度为6-8个孔径的长度。
4.通过调整螺栓的高低,在短时间内把螺母旋紧到满足规范标准要求的扭矩值。
螺母不得受扭曲、弯曲或松动等。
5.紧固之后,需再次进行检查并确定固定式地脚螺栓安装的精度和质量并通过验收。
三、注意事项1.选择合适的固定式地脚螺栓型号和规格,并严格按照设计要求进行安装。
2.在孔洞布置和钻孔前,必须先对待安装的构件留好交通清洁通道,并对现场杂物进行清理。
避免孔洞中留有铁屑、油漆和其它杂物。
3.安装时必须保持钢构件和固定式地脚螺栓的垂直度和中心线位置的一致性,确保铁件将要装配的构件中心线与固定式地脚螺栓中心线重合。
4.在固定式地脚螺栓安装中,应严格按照扭矩标准要求进行紧固。
控制好扭矩值,扭矩的低或高会对安装的质量产生不利影响。
5.安装后要进行回头检查确保固定式地脚螺栓的紧固度无误。
固定式地脚螺栓应裸露几根螺纹有固定效果,螺纹部分不应有缺陷。
综上所述,固定式地脚螺栓的安装要求是非常重要的,任何疏忽大意都会对工程安全产生不良的影响,因此,在进行固定式地脚螺栓安装前,必须先了解其安装要求,并严格按照工艺要求进行安装,确保其安装质量达到要求,保障工程顺利实施。

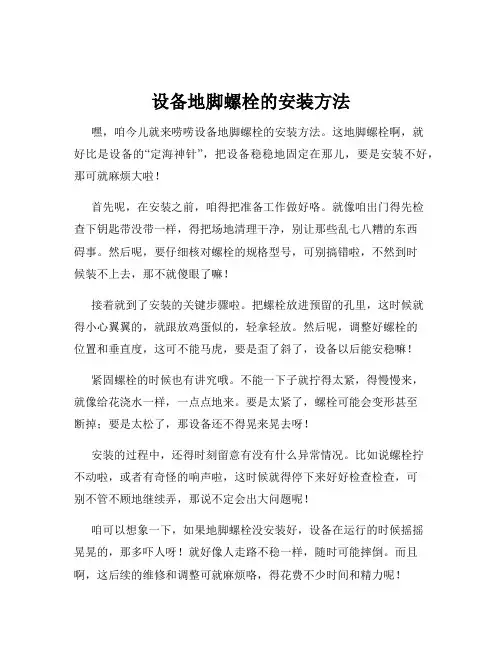

设备地脚螺栓的安装方法嘿,咱今儿就来唠唠设备地脚螺栓的安装方法。
这地脚螺栓啊,就好比是设备的“定海神针”,把设备稳稳地固定在那儿,要是安装不好,那可就麻烦大啦!首先呢,在安装之前,咱得把准备工作做好咯。
就像咱出门得先检查下钥匙带没带一样,得把场地清理干净,别让那些乱七八糟的东西碍事。
然后呢,要仔细核对螺栓的规格型号,可别搞错啦,不然到时候装不上去,那不就傻眼了嘛!接着就到了安装的关键步骤啦。
把螺栓放进预留的孔里,这时候就得小心翼翼的,就跟放鸡蛋似的,轻拿轻放。
然后呢,调整好螺栓的位置和垂直度,这可不能马虎,要是歪了斜了,设备以后能安稳嘛!紧固螺栓的时候也有讲究哦。
不能一下子就拧得太紧,得慢慢来,就像给花浇水一样,一点点地来。
要是太紧了,螺栓可能会变形甚至断掉;要是太松了,那设备还不得晃来晃去呀!安装的过程中,还得时刻留意有没有什么异常情况。
比如说螺栓拧不动啦,或者有奇怪的响声啦,这时候就得停下来好好检查检查,可别不管不顾地继续弄,那说不定会出大问题呢!咱可以想象一下,如果地脚螺栓没安装好,设备在运行的时候摇摇晃晃的,那多吓人呀!就好像人走路不稳一样,随时可能摔倒。
而且啊,这后续的维修和调整可就麻烦咯,得花费不少时间和精力呢!安装完成后,可别以为就大功告成啦。
还得再检查检查,看看螺栓是不是都稳稳当当的,设备有没有什么松动的地方。
这就好比是考试完了再检查一遍试卷,说不定就能发现之前没注意到的小错误呢!总之呢,设备地脚螺栓的安装可不是一件小事儿,得认真对待。
每个步骤都得做好,每个细节都得留意。
只有这样,才能让设备稳稳地工作,为我们创造价值呀!大家可千万别小瞧了这地脚螺栓的安装哦,这可是关系到设备安全稳定运行的重要环节呢!。

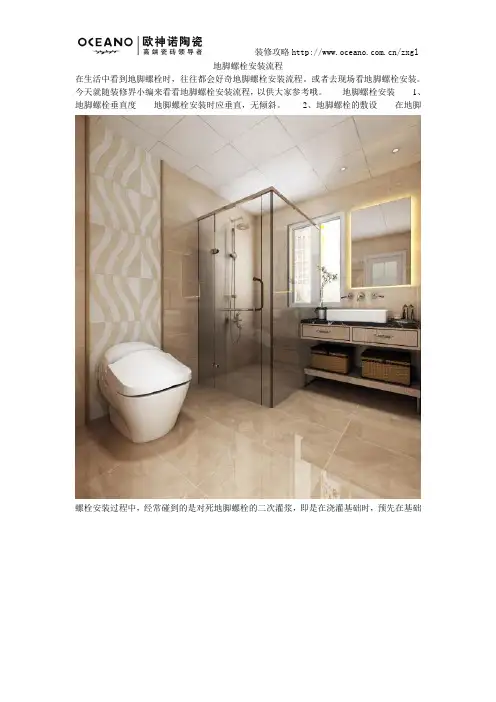

地脚螺栓安装流程
在生活中看到地脚螺栓时,往往都会好奇地脚螺栓安装流程。
或者去现场看地脚螺栓安装。
今天就随装修界小编来看看地脚螺栓安装流程,以供大家参考哦。
地脚螺栓安装1、地脚螺栓垂直度地脚螺栓安装时应垂直,无倾斜。
2、地脚螺栓的敷设在地脚
螺栓安装过程中,经常碰到的是对死地脚螺栓的二次灌浆,即是在浇灌基础时,预先在基础
上留出地脚螺栓的预留孔洞,安装设备时穿上地脚螺栓,然后用混凝土或水泥砂浆把地脚螺栓浇灌死。
3、地脚螺栓安装——拧紧4、做好相应地脚螺栓安装的施工记录脚螺栓安装过程中应详细做好相应的施工记录,真实反映地脚螺栓的型号、规格等内容,为今后的维修、更换提供有效的技术资料。
一般安装精度较高的预埋都要先做成地笼(需先穿在打过螺栓孔的预埋钢板上,并装上螺母压紧。
浇筑前把预埋件绑扎在模板上固定好,就可以保证脚螺栓安装尺寸。
如果想省料,也可用钢筋焊接固定,焊接完成后需校对几何尺寸。
至此,脚螺栓安装才算真正完成。
关于地脚螺栓安装的相关信息就为大家介绍到这里了,希望这篇文章对大家有所帮助。

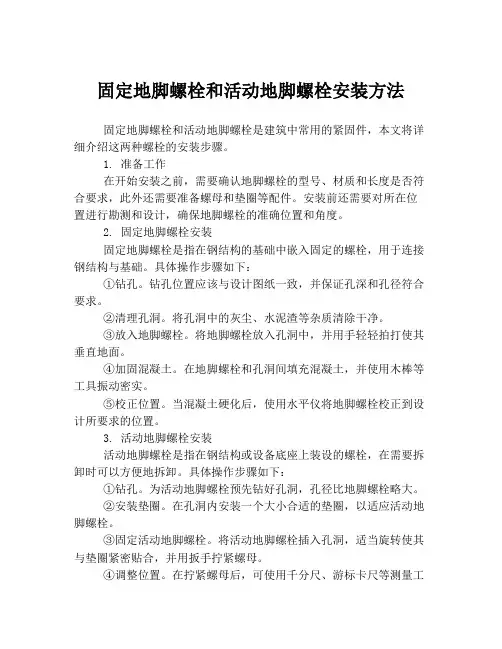

固定地脚螺栓和活动地脚螺栓安装方法
固定地脚螺栓和活动地脚螺栓是建筑中常用的紧固件,本文将详细介绍这两种螺栓的安装步骤。
1. 准备工作
在开始安装之前,需要确认地脚螺栓的型号、材质和长度是否符合要求,此外还需要准备螺母和垫圈等配件。
安装前还需要对所在位置进行勘测和设计,确保地脚螺栓的准确位置和角度。
2. 固定地脚螺栓安装
固定地脚螺栓是指在钢结构的基础中嵌入固定的螺栓,用于连接钢结构与基础。
具体操作步骤如下:
①钻孔。
钻孔位置应该与设计图纸一致,并保证孔深和孔径符合要求。
②清理孔洞。
将孔洞中的灰尘、水泥渣等杂质清除干净。
③放入地脚螺栓。
将地脚螺栓放入孔洞中,并用手轻轻拍打使其垂直地面。
④加固混凝土。
在地脚螺栓和孔洞间填充混凝土,并使用木棒等工具振动密实。
⑤校正位置。
当混凝土硬化后,使用水平仪将地脚螺栓校正到设计所要求的位置。
3. 活动地脚螺栓安装
活动地脚螺栓是指在钢结构或设备底座上装设的螺栓,在需要拆卸时可以方便地拆卸。
具体操作步骤如下:
①钻孔。
为活动地脚螺栓预先钻好孔洞,孔径比地脚螺栓略大。
②安装垫圈。
在孔洞内安装一个大小合适的垫圈,以适应活动地脚螺栓。
③固定活动地脚螺栓。
将活动地脚螺栓插入孔洞,适当旋转使其与垫圈紧密贴合,并用扳手拧紧螺母。
④调整位置。
在拧紧螺母后,可使用千分尺、游标卡尺等测量工
具进行细致的调整。
总之,固定地脚螺栓和活动地脚螺栓的安装过程需要仔细、细致地操作,以确保安全牢固、符合设计要求。

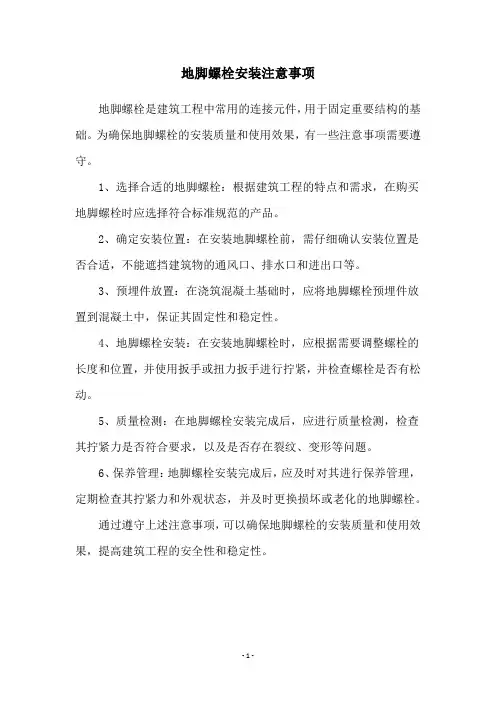

地脚螺栓安装注意事项
地脚螺栓是建筑工程中常用的连接元件,用于固定重要结构的基础。
为确保地脚螺栓的安装质量和使用效果,有一些注意事项需要遵守。
1、选择合适的地脚螺栓:根据建筑工程的特点和需求,在购买地脚螺栓时应选择符合标准规范的产品。
2、确定安装位置:在安装地脚螺栓前,需仔细确认安装位置是否合适,不能遮挡建筑物的通风口、排水口和进出口等。
3、预埋件放置:在浇筑混凝土基础时,应将地脚螺栓预埋件放置到混凝土中,保证其固定性和稳定性。
4、地脚螺栓安装:在安装地脚螺栓时,应根据需要调整螺栓的长度和位置,并使用扳手或扭力扳手进行拧紧,并检查螺栓是否有松动。
5、质量检测:在地脚螺栓安装完成后,应进行质量检测,检查其拧紧力是否符合要求,以及是否存在裂纹、变形等问题。
6、保养管理:地脚螺栓安装完成后,应及时对其进行保养管理,定期检查其拧紧力和外观状态,并及时更换损坏或老化的地脚螺栓。
通过遵守上述注意事项,可以确保地脚螺栓的安装质量和使用效果,提高建筑工程的安全性和稳定性。
- 1 -。
地脚螺栓的安装要求地脚螺栓作为机械设备安装的重要元件,其安装质量直接影响到机械设备的稳定性和安全性。
本文将详细介绍地脚螺栓的安装要求,主要包括定位准确、埋设牢固、垂直度控制、螺栓孔清洁、防腐处理、紧固力矩控制、固定牢固和检查验收八个方面。
1.定位准确在安装地脚螺栓前,需要对基础尺寸进行充分测量,并绘制安装草图。
根据草图准确确定螺栓的位置,以确保机械设备安装后能够正常运行。
在定位过程中,需随时检查定位尺寸,确保安装准确。
2.埋设牢固地脚螺栓需要埋设牢固,以防止其在安装后出现松动。
在埋设前,需要选择合适的深度和位置,并预先钻好孔。
在埋设过程中,需确保螺栓与孔壁之间无间隙,且固定牢固。
可以采用水泥砂浆等材料进行固定,同时确保螺栓露出基础部分预留足够的长度。
3.垂直度控制地脚螺栓的垂直度控制也是非常重要的。
如果螺栓不垂直,会导致机械设备安装后的不平衡,影响其稳定性和安全性。
在安装过程中,需要使用水平仪和垂球等工具,确保螺栓垂直度在允许范围内。
4.螺栓孔清洁地脚螺栓孔必须清洁干净,以确保安装后不会出现泄漏等问题。
在安装前,需要仔细清理孔内异物,并涂抹密封胶。
在安装过程中,需及时清理螺栓上的异物,确保安装顺利进行。
5.防腐处理地脚螺栓受到腐蚀后容易生锈或损坏,因此需要进行防腐处理。
在处理前,需要选择耐腐蚀的螺栓材质,并确保表面光滑。
在处理过程中,需涂抹防锈漆和面漆,以防止螺栓生锈和腐蚀。
6.紧固力矩控制地脚螺栓需要使用合适的紧固力矩进行固定,以防止其松动或过紧。
过松会导致螺栓脱落,过紧则可能导致螺栓损坏。
在紧固过程中,需使用专门的手动或电动工具,确保紧固质量。
可以根据螺栓规格和要求选择合适的扭矩范围。
7.固定牢固地脚螺栓在安装后需要进行固定牢固,以防止其出现振动或噪音。
在固定过程中,需使用专门的夹具或焊接,确保固定质量。
可以选择合适的垫片或支撑架来增强螺栓的稳定性。
8.检查验收地脚螺栓安装完成后,需要进行检查验收,以确保其符合安装质量要求。
地脚螺栓的安装要求地脚螺栓是一种常见的结构连接件,广泛应用于建筑、桥梁、机械设备等领域。
它的主要作用是固定和连接基础与结构之间的接触面,以增加结构的稳定性和安全性。
本文将从地脚螺栓的选择、安装要求和检验等方面进行详细介绍。
一、地脚螺栓的选择地脚螺栓的选择应根据具体的工程要求和设计参数来确定。
首先需要考虑的是地脚螺栓的材质,常见的有碳钢、合金钢和不锈钢等。
根据工程环境的不同,选择相应材质的地脚螺栓,以确保其耐腐蚀性和强度要求。
还需要根据结构的荷载要求选择地脚螺栓的规格和级别。
地脚螺栓的规格一般由其直径和长度来确定,而级别则反映了其承载能力。
根据结构的荷载计算结果,选择合适的规格和级别的地脚螺栓,以确保结构的稳定性和安全性。
1. 安装位置:地脚螺栓的安装位置应根据设计要求确定,一般位于结构的基底部分。
在安装前,需要对基底进行清理,确保其平整、干燥和无杂物。
2. 安装孔径:地脚螺栓的安装孔径应根据地脚螺栓的直径来确定。
在钻孔前,需要使用合适的工具进行标注,并确保孔径的位置准确无误。
钻孔时应注意孔径的深度和直径,以确保地脚螺栓的嵌入深度和孔径的贴合度。
3. 安装方法:地脚螺栓的安装一般采用固定螺母的方式。
在安装前,需要将地脚螺栓插入孔中,并使用扳手或扳手套筒等工具旋紧螺母,直至地脚螺栓完全嵌入孔中。
在旋紧螺母时,需要注意力度的掌握,既不能过松导致松动,也不能过紧导致变形或损坏。
4. 安装数量:地脚螺栓的安装数量应根据设计要求和结构的荷载要求来确定。
一般情况下,地脚螺栓的安装数量应符合结构的平衡性和稳定性要求,以确保结构的整体安全性。
三、地脚螺栓的检验地脚螺栓的安装完成后,还需要进行检验,以确保其质量和安全性。
主要包括以下几个方面:1. 外观检查:检查地脚螺栓的外观是否完整,表面是否平整,有无明显的损伤或裂纹等。
2. 尺寸检查:检查地脚螺栓的规格和长度是否符合设计要求,直径和孔径的贴合度是否合适。
3. 承载能力检查:通过对地脚螺栓进行力学性能测试,检测其承载能力是否符合设计要求。
地脚螺栓的安装方法主要有两种,一种是预埋法,也就是直接埋入法,适用于塔类、较高的容器、球罐和振动影响较大的机械技术设备。
安装时,地脚螺栓中心线和基础边之间的距离应大于等于100mm,若不能满足,则需要利用基础配筋对设备进行加固。
另一种是预留孔二次灌浆埋入法,先在设备上预留地脚螺栓孔,放入地脚螺栓后再进行灌浆固定,适用于卧式容器、换热器、小型的立式容器等静置设备及振动较小的机、泵类。
这种方法方便调整定位尺寸,不需要定位模板,提高了工作效率,降低了安装成本。
地脚螺栓安装工艺
一、前期准备
1.1 确定地脚螺栓的数量、型号和规格,按照设计图纸要求进行布置。
1.2 检查地基表面是否平整,若不平整需进行修整。
1.3 清理地脚螺栓孔内杂物和水泥渣,确保孔内干净。
二、安装地脚螺栓
2.1 安装地脚螺栓前,需要在孔中放置一定量的沙子或石子,并压实,以增加地脚螺栓的稳定性。
2.2 将地脚螺栓放入孔内,并用水平仪调整垂直度和水平度,确保安装位置正确。
2.3 使用扳手或电动扳手逐个旋紧地脚螺栓,并使用力矩扳手进行拧紧力矩控制,确保每个地脚螺栓的拧紧力矩符合设计要求。
三、验收与记录
3.1 完成地脚螺栓安装后,应及时对其进行验收。
验收内容包括:检查每个地脚螺栓的垂直度和水平度是否符合要求;检查每个地脚螺栓的
拧紧力矩是否符合设计要求;检查地脚螺栓的数量、型号和规格是否
符合设计要求。
3.2 验收合格后,应将验收结果记录在工程质量验收记录表中,并加盖施工单位和监理单位的章。
四、安全措施
4.1 在进行地脚螺栓安装时,必须戴好安全帽、防护鞋等个人防护用品。
4.2 在使用电动扳手时,必须注意电源接线是否正确,并确保电源开关处于关闭状态,以免发生意外事故。
4.3 在进行地脚螺栓安装时,必须注意孔内是否有杂物或水泥渣等,以免影响地脚螺栓的稳定性。
如发现有杂物或水泥渣等,请及时清理干净。
五、总结
5.1 地脚螺栓是建筑物结构的重要组成部分,在进行安装前需要做好前
期准备工作,并严格按照设计要求进行布置和安装。
5.2 安装过程中需注意安全措施,并在完成后进行验收和记录,以保证工程质量。
地脚螺栓安装施工方案地脚螺栓是一种常用的建筑连接件,广泛应用于建筑、桥梁、设备等工程中,用于固定构件、部件或设备在混凝土基础上。
地脚螺栓的施工方案如下:1.施工前期准备(1)根据设计图纸,确定地脚螺栓的位置和数量,并进行标记。
(2)准备所需材料和工具,如地脚螺栓、锤子、扳手、螺丝刀、锤钉等。
(3)安全措施:佩戴安全帽、手套等个人防护用品,确保施工环境安全。
2.打孔(1)使用钢钻和锤子等工具,按照设计要求在混凝土基础上打孔。
孔的直径和深度应符合地脚螺栓的要求,确保固定牢固。
(2)清理孔内的灰尘和碎石,确保孔洞干净,以便后续的插入。
3.安装螺栓(1)在打孔处插入地脚螺栓,确保垂直度和水平度,根据需要使用水平仪和量角器进行调整。
(2)调整螺栓的长度,确保螺栓完全埋入混凝土基础,顶出的高度与设计要求相符。
(3)用扳手等工具将地脚螺栓固定在位置上,注意力道要均匀,以免螺栓变形。
4.灌浆固定(1)使用高强度灌浆胶浆对地脚螺栓周围的孔洞进行灌浆固定,确保牢固可靠。
灌浆胶浆的选择应符合设计要求,有很好的抗压和抗震性能。
(2)等待灌浆胶浆干燥和硬化,确保地脚螺栓的固定性能。
(3)用锤子轻敲螺栓顶部,确保灌浆胶浆没有起泡或松动现象。
5.质量验收(1)检查地脚螺栓的固定情况,包括垂直度、水平度、长度等是否符合设计要求。
(2)检查灌浆胶浆的质量,是否充实、均匀,无空洞和裂纹等质量问题。
(3)清理施工现场,确保完整性、美观性,以及安全性。
在进行地脚螺栓的安装施工时,需要注意以下几点:1.施工现场要保持清洁,并确保没有杂物和污物,以免影响地脚螺栓的安装质量。
2.操作人员要具备一定的施工经验和技术能力,以保证施工质量和安全。
3.在进行地脚螺栓的插入和调整时,要仔细观察和测量,确保垂直度和水平度符合设计要求。
4.在灌浆固定时,要选择高质量的灌浆胶浆,并按照规定的配比和工艺要求进行操作,确保固定性能。
5.在完成施工后,要进行质量验收和整理施工现场,确保施工质量和安全。
地脚螺栓安装施工方案一、施工准备:1.准备工艺图纸,清晰了解地脚螺栓的数量和布置位置。
2.检查工具和设备的完好性,确保施工所需的工具和设备齐全。
3.准备所需的材料,包括螺栓、螺母、牛眼等。
二、安装步骤:1.根据设计图纸,在地基上标示出地脚螺栓的位置。
确保位置准确,避免影响建筑物的结构。
2.在标示位置上,使用气锤或手动敲击工具,敲击地表,打开地基孔。
孔的深度应符合设计要求。
3.清理地基孔内的杂物和灰尘,保证孔内干净整洁。
4.在地基孔内倒入砼,用扁担等工具将其均匀压实,以保证地基孔的稳定性。
5.在地基孔内放入螺栓,并使用水平仪检查其垂直度和水平度。
6.确认螺栓的位置后,倒入砼以固定螺栓。
砼的浇注量以螺栓顶部为准,确保螺栓固定牢固。
7.对于较大规模的建筑物,需施工人员在浇筑砼前进行孔内的加固工作,以确保螺栓的稳定性。
三、安装注意事项:1.施工人员必须穿戴好安全帽、安全鞋等个人防护用品,并按照安全操作规范进行施工。
2.在施工过程中,应定期检查地脚螺栓的垂直度和水平度,确保其符合设计要求。
3.砼浇筑前,必须确认地脚螺栓所在孔的位置准确无误。
4.施工现场应确保安全,清理好施工杂物,避免工具和设备的乱放乱堆。
5.若地基孔有杂物、水分等情况,需及时处理,确保地脚螺栓的固定性和稳定性。
6.砼的浇注量应按照设计要求进行控制,避免过多或过少影响地脚螺栓的固定效果。
四、安装质量验收:1.施工完成后,应由专业验收人员进行验收,检查地脚螺栓的固定质量和施工质量。
2.验收合格后,及时进行施工记录和档案整理,确保施工工序的可追溯性。
地脚螺栓的安装对建筑物的稳定性和安全性有着重要的影响,施工方案的合理性和施工质量的控制是保证工程质量的关键。
在施工过程中,施工人员必须要按照流程操作,确保施工质量和安全。
通过严格的施工管理和质量验收,可以保证地脚螺栓的安装质量,为建筑物的使用提供可靠的保障。
铁塔地脚螺栓安装工艺一、引言铁塔地脚螺栓是固定铁塔的重要组成部分,其安装质量直接影响着铁塔的稳定性和安全性。
本文将详细介绍铁塔地脚螺栓的安装工艺,包括前期准备、螺栓安装、紧固过程等方面的内容。
二、前期准备1. 材料准备:根据设计要求,准备好符合规格的地脚螺栓、螺母、垫圈等材料;2. 设备准备:准备好所需的起重工具、电动扳手、扳手、千斤顶等设备;3. 施工方案:制定详细的施工方案,包括螺栓的位置、数量、间距等参数。
三、螺栓安装1. 基坑处理:确保基坑底部平整、坚固,并清理干净;2. 定位标志:根据设计要求,在基坑底部确定螺栓的位置,并进行标示,便于后续操作;3. 安装螺栓:根据标示,将螺栓嵌入基坑底部,确保垂直度和水平度;4. 固定螺栓:使用千斤顶等工具将螺栓固定在位,同时在螺栓周围填充适量的混凝土;5. 检查螺栓:使用水平仪、测量工具等对螺栓的位置和垂直度进行检查,确保螺栓的安装质量;6. 等待固结:等待混凝土固结后,进行下一步的操作。
四、紧固过程1. 安装垫圈:在螺栓上放置合适的垫圈,起到分散压力和保护螺栓的作用;2. 固定螺母:使用电动扳手或扳手等工具,逐步紧固螺母,保持均匀力度,直到达到设计要求的紧固力矩;3. 检查紧固力矩:使用扭力扳手等工具,检查螺栓的紧固力矩是否符合设计要求,确保紧固程度合适;4. 复核检查:对所有螺栓进行复核检查,确保每个螺栓都被正确安装和紧固。
五、安全注意事项1. 施工人员应佩戴好安全帽、安全鞋等个人防护用品,并按照规定的操作流程进行施工;2. 在施工过程中,应注意操作规范,严禁使用破损或不合格的螺栓;3. 定期对螺栓进行巡检,及时发现问题并进行维修或更换;4. 在使用电动扳手等工具时,应注意安全操作,避免发生意外事故;5. 施工现场应保持整洁有序,避免杂物堆放和人员聚集。
六、总结铁塔地脚螺栓的安装工艺是确保铁塔稳定性和安全性的关键环节。
通过前期准备、螺栓安装和紧固过程的详细介绍,可以帮助施工人员掌握正确的安装方法,确保螺栓的安装质量。
地脚螺栓安装_地脚螺栓制作_地脚螺栓生产地脚螺栓的安装主要包括以下几个步骤:1.确定地脚螺栓的位置和数量。
根据建筑结构的设计要求和地基的情况,确定地脚螺栓的具体位置和数量。
通常地脚螺栓安装在结构的角部或连接处,以增加整个结构的稳定性。
2.准备工作。
在安装地脚螺栓前,需要进行一些准备工作。
首先,清理地基并确保其平整。
然后,在地脚螺栓的位置上标出标志点,以便准确安装。
3.安装地脚螺栓基础。
地脚螺栓基础是地脚螺栓的支撑点,需要进行专门的制作。
首先,将地脚螺栓基础的位置挖空。
然后,在挖空的位置中填充混凝土,确保地脚螺栓基础的稳定性和强度。
最后,将地脚螺栓固定在地脚螺栓基础上。
4.安装地脚螺栓。
将地脚螺栓放置在预先标出的位置上,确保其与地脚螺栓基础的连接紧密。
然后,使用扳手或扭力扳手将地脚螺栓紧固在基础上,直到达到设计要求的扭矩。
地脚螺栓的制作主要包括以下几个步骤:1.选择材料。
地脚螺栓的制作材料通常有碳钢和不锈钢两种。
碳钢地脚螺栓适用于一般建筑结构,而不锈钢地脚螺栓适用于对抗腐蚀要求较高的场合。
2.加工材料。
地脚螺栓的制作需要进行材料的切割、热处理和成型等工艺。
首先,根据设计要求,将所选材料切割成适当的尺寸。
然后,进行热处理,提高材料的强度和硬度。
最后,采用成型机械将加工好的材料成形为地脚螺栓的形状。
3.表面处理。
地脚螺栓的表面处理主要包括镀锌和喷漆等工艺。
镀锌可以增加地脚螺栓的耐腐蚀性,而喷漆可以增加地脚螺栓的美观度和耐候性。
地脚螺栓的生产主要包括以下几个步骤:1.制定生产计划。
根据订单和市场需求,制定地脚螺栓的生产计划。
确定生产量和生产周期,并准备原材料。
2.生产准备。
准备好所需的生产设备和工具,包括切割机、热处理设备和成型机械等。
检查设备的正常运行,确保生产顺利进行。
3.生产过程。
按照制作地脚螺栓的工艺流程,依次进行切割、热处理和成型等工序。
每个工序都要进行质量检查,确保地脚螺栓的质量符合要求。
4.包装和配送。
2009年9月16日星期三不保存免费注册| 忘记密码
表2-1-13安装地脚螺栓时常用的主要工具
图2-1-44中心线调整架图2-1-45螺栓找直仪
(2)检查固定架和地脚螺栓。
固定架应事先在基础上立好,不准有松动现象;固定螺栓用横梁的配置及其标高应与图样相符,并应保持水平,可用测量仪检查。
地脚螺栓应进行清洗,螺栓顶上应钻好中心孔,并检查螺栓是否正直,螺纹是否完好。
不直的要矫正,螺母均应试拧。
(3)焊螺栓固定架。
按图样在钢板上划出地脚螺栓固定板位置尺寸线(以螺栓中心为准);把角钢和固定板焊在一起,然后进行尺寸检查,如图2-1-46所示。
(4)安装线架。
在安装地脚螺栓时,为了找准螺栓的中心位置、高低和与地面的垂直度,通常挂一根钢丝作为中心线,利用线坠和钢直尺等来找正。
钢丝两端挂在线架上,末端吊上重锤使线拉直如图2-1-47所示。
操作时,线架应根据设备基础的长度分段焊接,以免挂线过长,线坠不稳,一不小心挂线就会被碰掉或撞偏。
挂钢丝必须使其跨过“中心线调整器”,以防被碰动。
(5)挂中心线(钢丝线)。
中心线是各螺栓中心实际代表线,每个螺栓的安装位置必须根据它的中心线来确定。
因而每一项安装工程或一台设备基础都要根据生产的特点和重要性确定设置一根或几根主要中心线(纵向或横向);安装前根据安装螺栓的需要,再确定几根附属中心线,这些中心线都以主要中心线为标准来挂设。
挂设方法和步骤如下: a 挂线前,把已焊好的固定板全部安放在基础固定架上,根据固定板的编号按施工作业图排列。
b 在线架上作出主要中心线及距离较长的附属中心线,并打上印,标上号。
c 用20~30钢丝拉直挂在线架上,两端吊以重锤,将钢丝绷直,钢丝吊挂在线架上或直接嵌入刻缝内,用中心线调整器进行调整。
(6)找正螺栓固定板。
挂上中心线后,便可进行螺栓固定板的找正。
其步骤如下: a 检查螺栓固定板的高度是否符合图样的要求。
b 将螺栓固定板的中心线钢丝中心线对准(用线坠),并点焊定位。
c 再检查一次,若无移动,就可将螺栓固定板全部焊在固定架上。
(7) 串地脚螺栓。
为了使每一个地脚螺栓都达到质量标准,必须按照下列规程进行操作:
a 在串螺栓前,把该基础的螺栓和调整螺栓位置用的模板灰盒子清点整理,按规定位置分别堆放在固定板附近,并标上标示牌。
b 按施工图上标出的螺栓规格和标高,把螺栓串到固定板上。
c 串螺栓时应把灰盒子一起串上,并把螺栓高度旋到接近标高处,以便找正。
(8)地脚螺栓的找正,如图2-1-48所示。
a 找正成行且标高相同的螺栓前,在两线架阿拉上一根钢丝(或在两头的固定板上各焊一根ф(12~16) 的小铁棍,在两铁棍之间拉上一根钢丝,钢丝的高度由测量确定,应高出螺栓标高40mm 。
图2-1-48分段线架找正螺栓
b 同一行螺栓标高都按照这根钢丝往下调至40mm ,但螺栓标高应从有效扣算起,如图2-1-49所示。
c 螺栓标高拉好后,由测量人员逐个检查,用铅油作好标记,此后不准再拧,如图2-1-50所示。
d 标高确定后,找正螺栓中心。
每个螺栓事先均在头上钻好中心孔,找正时该中心孔应与纵横中心线相重合,最多不能超出1mm 。
e 在找正螺栓中心的同时应检查螺栓与地平面的垂直度。
两者均符合要求后才能焊死。
(9)地脚螺栓的固定(焊死)。
a 找正中、小型螺栓中心和垂直度后,把螺母点焊在固定板上,并上下检查一遍,然后在下部螺杆上焊上4~6 根圆钢,应分成几个方向焊在固定架上。
b 安装大螺栓时只安装螺栓套筒,根据套筒侧壁和顶盖上的中心孔进行找正。
因螺栓套筒很重,因此设法在下部支持,同时要用7~8根角钢焊在固定架上,如图2-1-51所示。
c 中、小螺栓有灰盒子,应与螺栓同时串上,并用铁丝挂在固定架上。
螺栓焊死后,再用细铁丝拴在螺栓上。
3 预留孔地脚螺栓的安放
(1)弯钩式地脚螺栓的安放。
如图2-1-52和图2-1-53所示。
(2) 锚定式活地脚螺栓的安放,如图2-1-54所示。
图2-1-54锚定式活地脚螺栓
1-锚板上容纳螺栓矩形头的凹槽
2-螺栓末端的端面 3-锚板 4-螺栓矩形头
4 拧紧地脚螺栓螺母应注意的事项
(1)地脚螺栓的螺母下应加垫圈;起重运输设备的地脚螺栓须用锁紧装置锁紧。
(2)在地脚螺栓拧上螺母以前,应用机油或黄油润滑,以防日后锈蚀而使拆卸困难。
(3)在混凝土达到设计强度的75%以后,方准拧紧地脚螺栓。
(4)拧紧地脚螺栓应从设备的中间开始,然后往两头交错对角进行拧紧。
拧紧力要
均匀。
严禁紧完一边再紧另一边。
紧完螺母后,要用框式水平仪复查一下地脚螺栓的垂直度。
(四)地脚螺栓发生偏差时的处理
1、地脚螺栓中心偏差的处理。
螺栓直径小于30mm、中心偏差在(10~30)mm以内时,用氧乙炔焰将螺栓烧红、用大锤打弯后,焊钢板加固,以免螺栓拧紧时又复原位。
如图2-1-55所示。
图2-1-55 烧红打弯、用钢板加固
图2-1-56 切断后用加固钢板焊接
螺栓直径大于30mm ,偏差较大时,可将螺栓切断后,用一块钢板焊在螺栓中间,如图2-1-56a 所示。
如螺栓强度不够,可在螺栓的两侧再焊两块钢板加固,加固钢板的长度应为螺栓直径的3~4倍,如图2-1-56b 所示。
2 地脚螺栓高度不合格的处理
(1)地脚螺栓过高时,可将高出部分割去重新套螺纹。
(2)螺栓偏低而差值小于15mm 时,可用氧乙炔焰把螺栓烧红,然后把它拉长。
拉长的方法是:在两迭垫板上架设一中间有孔的方钢板并套装在地脚螺栓上,上面用螺母加扭力拧紧,借此力量将螺栓烧红处拉长,如图2-1-57所示。
螺栓过低且差值超过15mm 时,可在其周围挖一深坑,在距坑底向上约100mm 处将螺栓割断,另焊一相同直径的车制的新螺栓,并用两根铁棍加固,如图2-1-58所示。
铁棍的长度约为螺栓直径的4~5倍。
图2-1-57 螺栓拉长 图2-1-58 标高过低螺栓长法
3 地脚螺栓在基础内松动的处理。
螺栓松动时,应先把螺栓敲回原位,并将基础的孔铲成中间大、两头小的形状,如图2-1-59所示,然后在螺栓上焊牢纵横两根圆钢,用水将坑内冲洗干净并灌浆,等凝固后再拧紧螺栓。
图2-1-59 松动的地脚螺栓加固法
==完==
