几种典型固化剂对环氧树脂涂料性能的影响

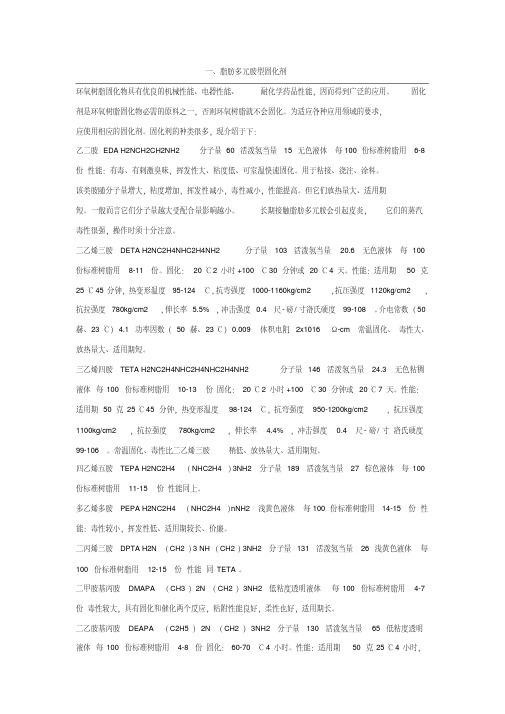

一、脂肪多元胺型固化剂环氧树脂固化物具有优良的机械性能、电器性能、耐化学药品性能，因而得到广泛的应用。

固化剂是环氧树脂固化物必需的原料之一，否则环氧树脂就不会固化。

为适应各种应用领域的要求，应使用相应的固化剂。

固化剂的种类很多，现介绍于下：乙二胺 EDA H2NCH2CH2NH2 分子量60 活泼氢当量15 无色液体每100份标准树脂用6-8份性能：有毒、有剌激臭味，挥发性大、粘度低、可室温快速固化。

用于粘接、浇注、涂料。

该类胺随分子量增大，粘度增加，挥发性减小，毒性减小，性能提高。

但它们放热量大、适用期短。

一般而言它们分子量越大受配合量影响越小。

长期接触脂肪多元胺会引起皮炎，它们的蒸汽毒性很强，操作时须十分注意。

二乙烯三胺 DETA H2NC2H4NHC2H4NH2 分子量103 活泼氢当量20.6 无色液体每100份标准树脂用8-11份。

固化：20℃2小时+100℃30分钟或20℃4天。

性能：适用期50克25℃45分钟，热变形温度95-124℃，抗弯强度1000-1160kg/cm2，抗压强度1120kg/cm2，抗拉强度780kg/cm2，伸长率 5.5%，冲击强度 0.4尺-磅/寸洛氏硬度99-108。

介电常数（50赫、23℃）4.1 功率因数（50赫、23℃）0.009 体积电阻2x1016 Ω-cm 常温固化、毒性大、放热量大、适用期短。

三乙烯四胺 TETA H2NC2H4NHC2H4NHC2H4NH2 分子量146 活泼氢当量24.3 无色粘稠液体每100份标准树脂用10-13份固化：20℃2小时+100℃30分钟或20℃7天。

性能：适用期50克25℃45分钟，热变形温度98-124℃，抗弯强度950-1200kg/cm2，抗压强度1100kg/cm2，抗拉强度780kg/cm2，伸长率 4.4%，冲击强度 0.4尺-磅/寸洛氏硬度99-106。

常温固化、毒性比二乙烯三胺稍低、放热量大、适用期短。

固化行为对碳纳米管改性环氧树脂导电涂料性能的影响摘要:制备以碳纳米管复合导电云母粉为导电填料、以改性环氧树脂为成膜树脂的大型储备油罐用的涂料。

研究了固化行为对涂料主要力学性能、导电性能、玻璃化温度、交联密度和弹性模量的影响。

结果表明当涂料24℃固化3天时交联密度增大附着力达到最高但下降。

电阻率不稳定。

当涂料24℃固化7天,固化完全,附着力最佳和电阻率稳定。

涂料的交联密度、玻璃温度和弹性模量均不发生变化。

关键词:环氧树脂导电涂料碳纳米管石油储罐多为钢罐,钢铁极易腐蚀,为了延长储罐使用寿命。

必须要对罐体进行保护用使用涂料保护金属油罐是一种经济合理、简便易行的方法。

导电涂料是近20多年来迅速发展起来的一种功能性涂料,应用于石油储运设备,可有效避免由于静电引起的火灾爆炸事故。

导电防腐涂料在油品储罐中是十分重要的。

针对碳纳米管改性环氧树脂导电涂料在大型储备油罐中的特定用途,本文对碳纳米管改性环氧树脂导电涂料的性能进行研究,系统研究了不同固化条件下碳纳米管改性环氧树脂导电涂料玻璃化温度、冲击强度、导电性能、弹性模量的影响。

1 主要原料及测试仪器主要原材料:SUNMIDE390SUNMIDE305TY6606101环氧树脂沈阳红运化工厂E51环氧树脂沈阳红运化工厂KH-550偶联剂沈阳红运化工厂测试仪器：TCS-2000-HC万能试验拉力机高铁仪器有限公司101－3A烘箱上海研润科技有限公司附着力测试上海试验机厂柔韧性测试上海建工仪器公司冲击强度测试上海试验机厂2 导电涂料的制备本研究中碳纳米管改性环氧树脂导电涂料分为A、B两组分A组分为改性的碳纳米管环氧树脂为成膜物的导电物质涂料,B组分为固化剂。

（见图1）将A、B组分按一定比例均匀混合,用稀释剂稀释到合适粘度,用喷涂方式涂布于马口铁板充分固化后,按照GB16906-1997和GB13348要求的国家相应标准进行涂料各项性能的检测。

GR/T 9286-1998测定涂层附着力;GR/T1731-793测定涂层柔韧性;GR/T1732-93测定涂层耐冲击强度;GB/T1763-1979(89)测定涂层耐化学试剂性;以成膜剂、复合导电体系和填料为水平表,以附着力和导电率为观察值确定最佳参数。

环氧树脂固化剂的类别与性能根据多元分类法可将环氧树脂固化剂分为：显在型固化剂、潜伏型固化剂。

显在型固化剂为普通使用的固化剂，又可分为加成聚合型和催化型。

所谓加成聚合型即打开环氧基的环进行加成聚合反应，固化剂本身参加到三维网状结构中去。

这类固化剂，如加入量过少，则固化产物连接着末反应的环氧基。

因此，对这类固化剂来讲，存在着一个合适的用量。

而催化型固化剂则以阳离子方式，或者阴离子方式使环氧基开环加成聚合，最终，固化剂不参加到网状结构中去，所以不存在等当量反应的合适用量；不过，增加用量会使固化速度加快。

加成聚合型固化剂有多元胺、酸酐、多元酚、聚硫醇等。

其中最重要、应用最广泛的是多元胺和酸酐，多元胺占全部固化剂的71％，酸酐类占23％。

从应用角度出发，多元胺多数经过改性，而酸酐则多以原来的状态，或者两种、三种低温共融混合使用。

而潜伏型固化剂则指的是：这类固化剂与环氧树脂混合后，在室温条件下相对长期稳定(一般要求在3个月以上，才具有较大实用价值，最理想的则要求半年或者1年以上)，而只需暴露在热、光、湿气等条件下，即开始固化反应。

这类固化剂基本上是用物理和化学方法封闭固化剂活性的。

在显在型固化剂中，双氰胺、己二酸二酰肼这类品种，在室温下不溶于环氧树脂，而在高温下溶解后开始固化反应，因而也呈现出一种潜伏状态。

所以，在有的书上也把这些品种划为潜伏型固化剂，实际上可称之为功能性潜伏型固化剂。

因为潜伏型固化剂可与环氧树脂混合制成一液型配合物，简化环氧树脂应用的配合手续，其应用范围从单包装胶黏剂向涂料、浸渍漆、灌封料、粉末涂料等方面发展。

从国际合成树脂机构了解到，潜伏型固化剂在国外日益引起重视，可以说是研究与开发的重点课题，各种固化剂改性新品种和配合新技术层出不穷，十分活跃。

各种固化剂的固化温度各不相同，固化物的耐热性也有很大不同。

一般地说，使用固化温度高的固化剂可以得到耐热优良的固化物。

对于加成聚合型固化剂，固化温度和耐热性按下列顺序提高：脂肪族多胺＜脂环族多胺＜芳香族多胺≈酚醛＜酸酐催化加聚型固化剂的耐热性大体处于芳香多胺水平。

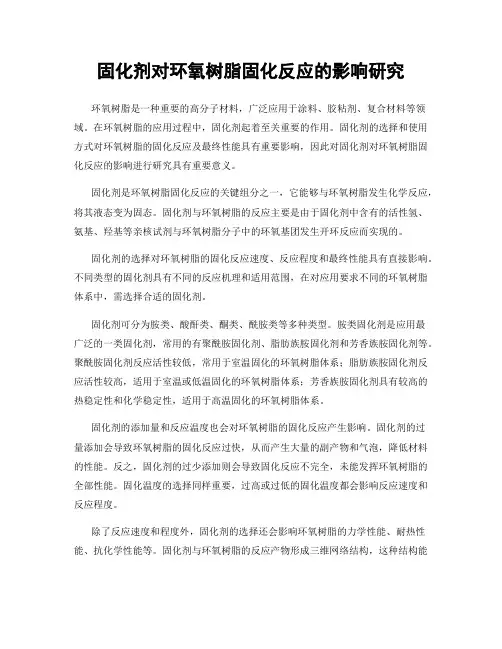

固化剂对环氧树脂固化反应的影响研究环氧树脂是一种重要的高分子材料，广泛应用于涂料、胶粘剂、复合材料等领域。

在环氧树脂的应用过程中，固化剂起着至关重要的作用。

固化剂的选择和使用方式对环氧树脂的固化反应及最终性能具有重要影响，因此对固化剂对环氧树脂固化反应的影响进行研究具有重要意义。

固化剂是环氧树脂固化反应的关键组分之一，它能够与环氧树脂发生化学反应，将其液态变为固态。

固化剂与环氧树脂的反应主要是由于固化剂中含有的活性氢、氨基、羟基等亲核试剂与环氧树脂分子中的环氧基团发生开环反应而实现的。

固化剂的选择对环氧树脂的固化反应速度、反应程度和最终性能具有直接影响。

不同类型的固化剂具有不同的反应机理和适用范围，在对应用要求不同的环氧树脂体系中，需选择合适的固化剂。

固化剂可分为胺类、酸酐类、酮类、酰胺类等多种类型。

胺类固化剂是应用最广泛的一类固化剂，常用的有聚酰胺固化剂、脂肪族胺固化剂和芳香族胺固化剂等。

聚酰胺固化剂反应活性较低，常用于室温固化的环氧树脂体系；脂肪族胺固化剂反应活性较高，适用于室温或低温固化的环氧树脂体系；芳香族胺固化剂具有较高的热稳定性和化学稳定性，适用于高温固化的环氧树脂体系。

固化剂的添加量和反应温度也会对环氧树脂的固化反应产生影响。

固化剂的过量添加会导致环氧树脂的固化反应过快，从而产生大量的副产物和气泡，降低材料的性能。

反之，固化剂的过少添加则会导致固化反应不完全，未能发挥环氧树脂的全部性能。

固化温度的选择同样重要，过高或过低的固化温度都会影响反应速度和反应程度。

除了反应速度和程度外，固化剂的选择还会影响环氧树脂的力学性能、耐热性能、抗化学性能等。

固化剂与环氧树脂的反应产物形成三维网络结构，这种结构能够增强环氧树脂的力学性能，提高其强度、韧性和耐磨性。

固化剂的选择还会影响环氧树脂的玻璃化转变温度和热稳定性，从而影响其在高温环境中的应用性能。

此外，固化剂的存放和使用条件也会对环氧树脂的固化反应产生影响。

不同固化促进剂对环氧模塑料的影响张未浩（衡所华威电子有限公司，江苏连云港，222006）摘要：本文以联苯型环氧树脂为基体树脂，XYLO K酚醛树脂为固化剂，研究2-苯基-4,5二羟基甲基咪唑（2PH Z-PW）、二甲基-咪唑三聚异氰酸盐（2MA-OK）、三苯膦-1,4-苯醌加和物（TPP-BQ）三种固化促进剂的潜伏性能以及其对环氧模塑料的性能影响。

采用毛细流变仪测试环氧模塑料（EMC）的粘度，万能测试机、恒温加热板测试其螺旋流动长度和凝胶化时间，利用万能试验机分析环氧树脂对EMC的弯曲强度、弯曲模量，以及利用差热扫描量热仪（DSC）探究三个固化促进剂对环氧模塑料的固化过程。

结果表明：不同的固化促进剂对E MC的螺旋流动长度、凝胶化时间、粘度、固化过程有着重要的影响。

关键词：固化促进剂；环氧模塑料；潜伏性The Study of Curing Accelerator Influence on Properties of EMCZHANG Wei-hao（Hysol Huawei Electronics Co.,Ltd.,Lianyungang222006,China）Abstract:In this paper,biphenyl type epoxy resin was used as the matrix resin,and XYLOK phenolic resin was used as the curing agent to study2-phenyl-4,5dihydroxymethylimidazole（2PHZ-PW）and dimethyl-imidazole trimeric The latent properties of three curing accelerators of cyanate（2M A-OK）and triphenylphosphine-1,4-benzoquinone （TPP-BQ）and their effects on the properties of epoxy molding compounds.The capillary viscosity was tested by capillary rheometer.The universal flow tester and constant temperature heating plate were used to test the spiral flow length and gelation time.The universal testing machine was used to analyze the bending strength and flexural modulus of epoxy resin to EMC,and to use differential heat.Scanning calorimetry（DSC）explores the curing process of three curing accelerators for epoxy molding compounds.The results show that different curing accelerators have an impor-tant influence on the spiral flow length,gelation time,viscosity and curing process of EM C.Key words：Curing Accelerator;Epoxy M olding Compound;Latent property1前言环氧树脂作为绝缘或结构材料，被广泛用于包括电子和电子工业在内的各种工业领域中的接合。

环氧固化剂的种类
环氧树脂是一种非常重要的高性能材料，广泛应用于建筑、航空航天、汽车等领域。

环氧树脂具有高强度、高刚度、耐热性好、抗化学腐蚀性能强等优点，但是其单独使用时存在一些问题，如硬度差、侵蚀性强、收缩率大等。

因此，需要使用环氧固化剂来改善这些问题，同时提高环氧树脂的性能。

环氧固化剂的种类非常多，下面我们来简单介绍一下：
1.聚酰胺固化剂
聚酰胺固化剂分为三种类型：脂肪族、芳香族和脂肪芳香族三种。

聚酰胺固化剂具有低毒、低挥发、固化速度慢等优点，适用于高温环境下的粘接和涂装。

2.环氧活性膦固化剂
环氧活性膦固化剂是一种新型的环氧固化剂，具有固化速度快、低毒、低挥发、抗化学腐蚀性强等优点。

同时，活性膦键的引入使得环氧树脂的硬度、热稳定性等方面的性能得到了明显提高。

3.多酚类固化剂
多酚类固化剂包括酚醛树脂、酚硫酸树脂、酚醇树脂、酚醇炔树脂等。

这些固化剂具有迅速固化、硬度高、抗化学腐蚀性好等优点，适用于喷涂、浇铸和模压等工艺。

4.氨基固化剂
氨基固化剂主要包括脂肪族、芳香族氨基固化剂以及聚氨酯固化剂等。

这些固化剂具有固化速度快、硬度高、耐化学腐蚀性好等优点，但是存在一定的毒性和挥发性。

5.酸酐固化剂
酸酐固化剂主要指酸酐或其衍生物，如马来酸酐、顺酐等。

这些固化剂通过与环氧树脂中的羟基反应而产生固化作用。

酸酐固化剂具有固化速度快、硬度高、耐化学腐蚀性好等优点，但是不适用于酸性环境下的使用。

以上就是环氧固化剂的主要种类，不同的环氧固化剂具有不同的特点和适用范围，需要根据实际需要进行选择。

环氧固化剂种类及用途环氧树脂是一种重要的高分子材料，具有出色的性能和广泛的应用领域。

作为环氧树脂的助剂之一，环氧固化剂在固化过程中起着至关重要的作用。

不同种类的环氧固化剂具有不同的特性和用途，下面我们将介绍几种常见的环氧固化剂及其用途。

1. 聚酰胺固化剂：聚酰胺固化剂是一种常用的环氧固化剂，具有较高的固化速度和硬度，适用于制备硬度要求较高的环氧树脂制品，如涂料、胶粘剂、复合材料等。

聚酰胺固化剂还具有良好的耐化学腐蚀性能，可用于制备具有耐腐蚀性能要求的环氧树脂制品。

2. 胺固化剂：胺固化剂是另一类常见的环氧固化剂，其固化速度较慢，但具有较好的柔韧性和耐冲击性，适用于制备要求耐冲击性能的环氧树脂制品，如地坪涂料、船舶涂装等。

胺固化剂还可与其他助剂相结合，提高环氧树脂的性能。

3. 酸酐固化剂：酸酐固化剂是一类新型的环氧固化剂，具有固化速度快、硬度高、耐热性好的特点，适用于制备要求高温耐热性能的环氧树脂制品，如电气绝缘材料、高温涂料等。

酸酐固化剂还可提高环氧树脂的耐化学腐蚀性能。

4. 硬脂酸固化剂：硬脂酸固化剂是一种环氧固化剂的衍生物，具有固化速度适中、硬度适中、成本较低的特点，适用于一般要求的环氧树脂制品制备，如家具涂料、地坪漆、铸造材料等。

硬脂酸固化剂在固化过程中产生的副反应较少，对环境友好。

以上介绍的几种环氧固化剂只是众多环氧固化剂中的一部分，不同种类的环氧固化剂具有不同的特性和用途，选择合适的环氧固化剂对于环氧树脂制品的性能和应用具有重要影响。

在实际应用中，需要根据具体要求选择适合的环氧固化剂，并合理搭配其他助剂，以获得优异的性能和稳定的质量。

希望通过本文的介绍，读者能对环氧固化剂有更深入的了解，为实际应用提供参考依据。

环氧固化剂种类及用途在涂料、粘合剂、密封剂等领域中，环氧固化剂扮演着至关重要的角色。

环氧固化剂是一种能够与环氧树脂发生化学反应，从而促使环氧树脂固化成耐用、坚固的材料的化学品。

不同种类的环氧固化剂具有不同的特性和用途，本文将介绍几种常见的环氧固化剂及其用途。

一、胺类环氧固化剂胺类环氧固化剂是最广泛应用的一种环氧固化剂，常见的有聚酰胺胺、脂肪族胺、芳香族胺等。

胺类环氧固化剂通常具有固化速度快、粘接力强、成膜性好等特点，广泛用于地坪涂料、防腐涂料、粘合剂等领域。

例如，聚酰胺胺固化剂常用于要求固化速度快、耐化学品腐蚀的环氧地坪涂料；而脂肪族胺固化剂则常用于要求耐高温的防腐涂料。

二、酸酐类环氧固化剂酸酐类环氧固化剂是另一类常用的环氧固化剂，常见的有脂肪族酸酐、芳香族酸酐等。

酸酐类环氧固化剂通常具有固化速度慢、耐化学品腐蚀性好、耐高温等特点，广泛应用于电器绝缘漆、粘合剂等领域。

例如，芳香族酸酐固化剂常用于要求固化速度慢、耐高温的电器绝缘漆；而脂肪族酸酐固化剂则常用于要求耐化学品腐蚀的粘合剂。

三、嘧啶类环氧固化剂嘧啶类环氧固化剂是一种新型环氧固化剂，具有固化速度适中、成膜性好、耐候性好等特点，逐渐在涂料、粘合剂等领域中得到应用。

嘧啶类环氧固化剂通常用于要求固化速度适中、耐候性好的环氧涂料。

例如，嘧啶类环氧固化剂常用于户外建筑涂料，能够有效提高涂料的耐候性和装饰效果。

总的来说，不同种类的环氧固化剂具有各自独特的特性和用途，可以根据具体需求选择合适的固化剂。

随着科技的不断发展，环氧固化剂的种类也在不断创新和扩展，为涂料、粘合剂等领域的发展提供了更多可能性。

希望本文能为读者对环氧固化剂有更深入的了解，促进相关领域的技术创新与发展。

固化促进剂对环氧树脂固化物性能的影响AO-4林益军1，2，朱祖钊1，全春生1，姚宪法1，金日光2(1.长沙蓝星化工新材料有限公司，湖南长沙410117;2.北京化工大学新型高分子材料制备与加工北京市重点实验室，北京100029)摘要：借助透光率/雾度仪、DSC和SEM比较了四乙基溴化铵(TEABr)、二甲基苄胺(DBMA)、2－乙基－4－甲基咪唑(2，4－EMI)、2，4，6－三(二甲基胺基甲基)苯酚(DMP－30)以及有机膦/溴络合物(AO －4)对E－51环氧树脂/酸酐固化体系性能的影响。

结果表明，固化促进剂的加入可不同程度地提高环氧树脂的固化速率，改善固化物的透明度和耐热稳定性。

AO－4质量分数为0.5%～1.0%，120℃下反应得到的环氧/酸酐固化物无色透明，综合性能最佳。

关键词：有机膦/溴络合物;固化促进剂;环氧树脂;酸酐;耐热性;透光率中图分类号:TQ323.5文献标识码:A文章编号:1002－7432(2011)04－0022－040·引言环氧树脂具有良好的电绝缘性、尺寸稳定性、耐油及耐化学腐蚀性等，近年来在电子电器、航空航天等诸多领域的应用日益广泛［1～6］。

环氧/酸酐体系反应活化能高、固化时间长，一般需要加入一定量的固化促进剂，以提高反应速率及生产效率，常见的环氧/酸酐固化促进剂主要是胺类、有机膦类及苯酚类物质［7，8］。

由于各自分子结构及催化活性的差异，不同种类的固化促进剂对环氧树脂固化的促进效果及固化物性能存在很大影响;另外，当前文献报道主要集中于环氧树脂的增韧改性［9，10］及固化动力学［11～13］等方面，对固化促进剂的研究相对较少。

含氮类促进剂因其在高温固化过程中容易导致固化产物发生黄变，一定程度上限制了环氧树脂在LED器件灌封中的使用范围;有机膦化合物则具有良好的阻燃、稀释、耐候、抗黄变性能，日益受到人们的重视［14～16］。

本文主要考察了四乙基溴化铵(TEABr)、二甲基苄胺(DBMA)、2－乙基－4－甲基咪唑(2，4－EMI)、2，4，6－三(二甲基胺基甲基)苯酚(DMP－30)以及有机膦/溴络合物(AO－4)5种促进剂对环氧/酸酐固化体系的影响，通过透光率/雾度仪、示差扫描量热仪(DSC)、冷场扫描电子显微镜(SEM)等对固化物的透光率、玻璃化转变温度、表面微观形貌进行了详细表征。
