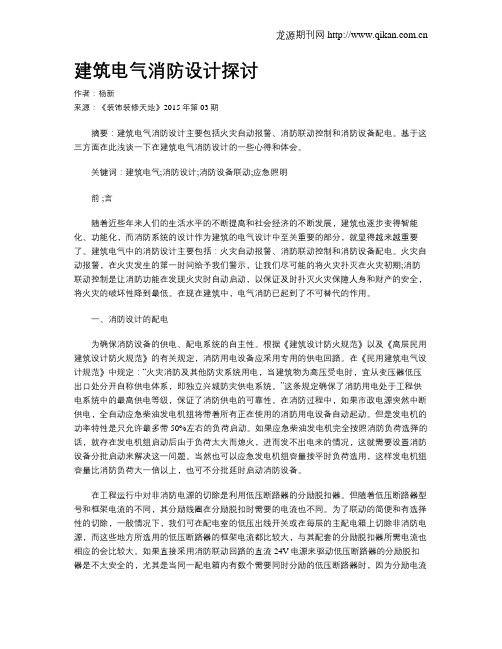

建筑电气消防设计探讨作者：杨新来源：《装饰装修天地》2015年第03期摘要：建筑电气消防设计主要包括火灾自动报警、消防联动控制和消防设备配电。
基于这三方面在此浅谈一下在建筑电气消防设计的一些心得和体会。
关键词：建筑电气;消防设计;消防设备联动;应急照明前 ;言随着近些年来人们的生活水平的不断提高和社会经济的不断发展，建筑也逐步变得智能化、功能化，而消防系统的设计作为建筑的电气设计中至关重要的部分，就显得越来越重要了。
建筑电气中的消防设计主要包括：火灾自动报警、消防联动控制和消防设备配电。
火灾自动报警，在火灾发生的第一时间给予我们警示，让我们尽可能的将火灾扑灭在火灾初期;消防联动控制是让消防功能在发现火灾时自动启动，以保证及时扑灭火灾保障人身和财产的安全，将火灾的破坏性降到最低。
在现在建筑中，电气消防已起到了不可替代的作用。
一、消防设计的配电为确保消防设备的供电、配电系统的自主性。
根据《建筑设计防火规范》以及《高层民用建筑设计防火规范》的有关规定，消防用电设备应采用专用的供电回路。
在《民用建筑电气设计规范》中规定：“火灾消防及其他防灾系统用电，当建筑物为高压受电时，宜从变压器低压出口处分开自称供电体系，即独立兴城防灾供电系统。
”这条规定确保了消防用电处于工程供电系统中的最高供电等级，保证了消防供电的可靠性。
在消防过程中，如果市政电源突然中断供电，全自动应急柴油发电机组将带着所有正在使用的消防用电设备自动起动。
但是发电机的功率特性是只允许最多带50%左右的负荷启动。
如果应急柴油发电机完全按照消防负荷选择的话，就存在发电机组启动后由于负荷太大而熄火，进而发不出电来的情况，这就需要设置消防设备分批启动来解决这一问题。
当然也可以应急发电机组容量按平时负荷选用，这样发电机组容量比消防负荷大一倍以上，也可不分批延时启动消防设备。
在工程运行中对非消防电源的切除是利用低压断路器的分励脱扣器。
但随着低压断路器型号和框架电流的不同，其分励线圈在分励脱扣时需要的电流也不同。

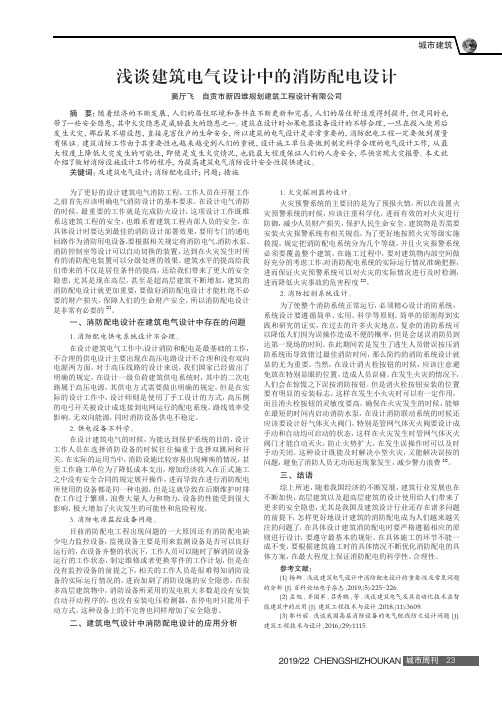

城市周刊2019/22 CHENGSHIZHOUKAN 23浅谈建筑电气设计中的消防配电设计窦厅飞 自贡市新四维规划建筑工程设计有限公司摘要：随着经济的不断发展，人们的居住环境和条件在不断更新和完善，人们的居住舒适度得到提升，但是同时也带了一些安全隐患，其中火灾隐患是威胁最大的隐患之一。
建筑在设计时如果电器设备设计的不够合理，一旦在投入使用后发生火灾，那后果不堪设想，直接危害住户的生命安全，所以建筑的电气设计是非常重要的，消防配电工程一定要做到质量有保证。
建筑消防工作由于其重要性也越来越受到人们的重视，设计施工单位要做到制定科学合理的电气设计工作，从最大程度上降低火灾发生的可能性，即便是发生火灾情况，也能最大程度保证人们的人身安全，尽快实现火灾报警。
本文就介绍了做好消防设施设计工作的程序，为提高建筑电气消防设计安全性提供建议。
关键词：及建筑电气设计；消防配电设计；问题；措施为了更好的设计建筑电气消防工程，工作人员在开展工作之前首先应该明确电气消防设计的基本要求。
在设计电气消防的时候，最重要的工作就是完成防火设计，这项设计工作既维系这建筑工程的安全，也维系着建筑工程内部人员的安全。
在具体设计时要达到最佳的消防设计部署效果，要用专门的通电回路作为消防用电设备，要根据相关规定将消防电气、消防水泵、消防控制室等设计可以自动切换的装置，达到在火灾发生时所有的消防配电装置可以分级处理的效果。
建筑水平的提高给我们带来的不仅是居住条件的提高，还给我们带来了更大的安全隐患，尤其是现在高层，甚至是超高层建筑不断增加，建筑的消防配电设计就更加重要，要做好消防配电设计才能杜绝不必要的财产损失，保障人们的生命财产安全，所以消防配电设计是非常有必要的[1]。
一、消防配电设计在建筑电气设计中存在的问题1.消防配电供电系统设计不合理。
在设计建筑电气工作中，设计消防和配电是最基础的工作，不合理的供电设计主要出现在高压电路设计不合理和没有双向电源两方面。

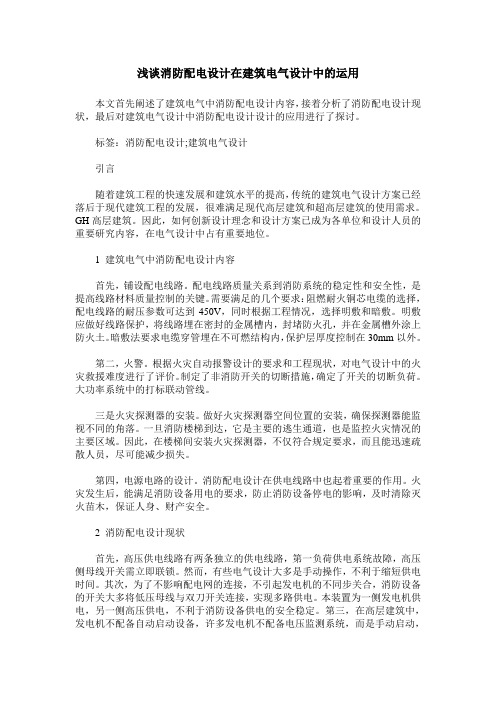

浅谈消防配电设计在建筑电气设计中的运用本文首先阐述了建筑电气中消防配电设计内容，接着分析了消防配电设计现状，最后对建筑电气设计中消防配电设计设计的应用进行了探讨。
标签：消防配电设计;建筑电气设计引言随着建筑工程的快速发展和建筑水平的提高，传统的建筑电气设计方案已经落后于现代建筑工程的发展，很难满足现代高层建筑和超高层建筑的使用需求。
GH高层建筑。
因此，如何创新设计理念和设计方案已成为各单位和设计人员的重要研究内容，在电气设计中占有重要地位。
1 建筑电气中消防配电设计内容首先，铺设配电线路。
配电线路质量关系到消防系统的稳定性和安全性，是提高线路材料质量控制的关键。
需要满足的几个要求：阻燃耐火铜芯电缆的选择，配电线路的耐压参数可达到450V，同时根据工程情况，选择明敷和暗敷。
明敷应做好线路保护，将线路埋在密封的金属槽内，封堵防火孔，并在金属槽外涂上防火土。
暗敷法要求电缆穿管埋在不可燃结构内，保护层厚度控制在30mm以外。
第二，火警。
根据火灾自动报警设计的要求和工程现状，对电气设计中的火灾救援难度进行了评价。
制定了非消防开关的切断措施，确定了开关的切断负荷。
大功率系统中的打标联动管线。
三是火灾探测器的安装。
做好火灾探测器空间位置的安装，确保探测器能监视不同的角落。
一旦消防楼梯到达，它是主要的逃生通道，也是监控火灾情况的主要区域。
因此，在楼梯间安装火灾探测器，不仅符合规定要求，而且能迅速疏散人员，尽可能减少损失。
第四，电源电路的设计。
消防配电设计在供电线路中也起着重要的作用。
火灾发生后，能满足消防设备用电的要求，防止消防设备停电的影响，及时清除灭火苗木，保证人身、财产安全。
2 消防配电设计现状首先，高压供电线路有两条独立的供电线路，第一负荷供电系统故障，高压侧母线开关需立即联锁。
然而，有些电气设计大多是手动操作，不利于缩短供电时间。
其次，为了不影响配电网的连接，不引起发电机的不同步关合，消防设备的开关大多将低压母线与双刀开关连接，实现多路供电。

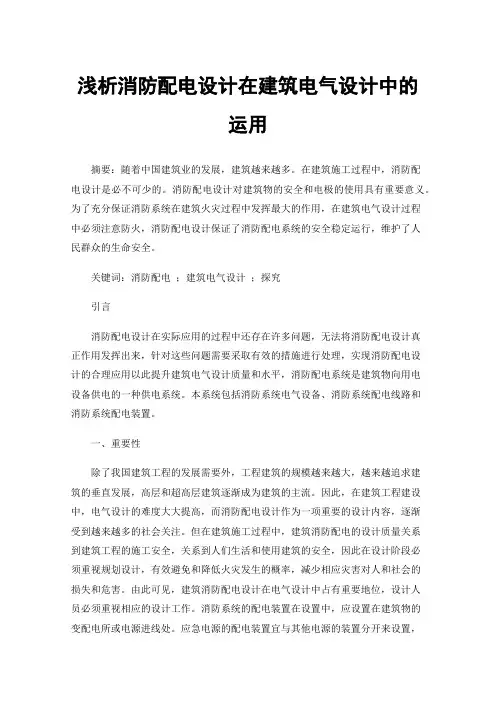

浅析消防配电设计在建筑电气设计中的运用摘要：随着中国建筑业的发展，建筑越来越多。
在建筑施工过程中，消防配电设计是必不可少的。
消防配电设计对建筑物的安全和电极的使用具有重要意义。
为了充分保证消防系统在建筑火灾过程中发挥最大的作用，在建筑电气设计过程中必须注意防火，消防配电设计保证了消防配电系统的安全稳定运行，维护了人民群众的生命安全。
关键词：消防配电；建筑电气设计；探究引言消防配电设计在实际应用的过程中还存在许多问题，无法将消防配电设计真正作用发挥出来，针对这些问题需要采取有效的措施进行处理，实现消防配电设计的合理应用以此提升建筑电气设计质量和水平，消防配电系统是建筑物向用电设备供电的一种供电系统。
本系统包括消防系统电气设备、消防系统配电线路和消防系统配电装置。
一、重要性除了我国建筑工程的发展需要外，工程建筑的规模越来越大，越来越追求建筑的垂直发展，高层和超高层建筑逐渐成为建筑的主流。
因此，在建筑工程建设中，电气设计的难度大大提高，而消防配电设计作为一项重要的设计内容，逐渐受到越来越多的社会关注。
但在建筑施工过程中，建筑消防配电的设计质量关系到建筑工程的施工安全，关系到人们生活和使用建筑的安全，因此在设计阶段必须重视规划设计，有效避免和降低火灾发生的概率，减少相应灾害对人和社会的损失和危害。
由此可见，建筑消防配电设计在电气设计中占有重要地位，设计人员必须重视相应的设计工作。
消防系统的配电装置在设置中，应设置在建筑物的变配电所或电源进线处。
应急电源的配电装置宜与其他电源的装置分开来设置，特别是主配电装置，不能与应急配电装置设在同一地点，当分开设置有困难的时候，可以与主电源配电装置并列设置，此时应该在消防配电装置与主配电装置的分界处设置防火隔断。
消防系统的配电装置应该设置有消防配电标识，且该标识应在较明显的位置。
二、消防配电设计要点分析消防配电网设计是现代建筑设计中的一个关键环节，在设计时必须遵循合理、安全的原则，确保设计的安全、稳定。

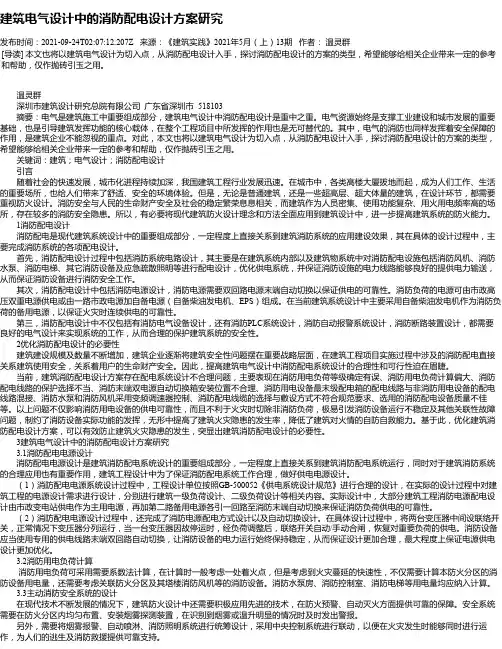

建筑电气设计中的消防配电设计方案研究发布时间：2021-09-24T02:07:12.207Z 来源：《建筑实践》2021年5月（上）13期作者：温灵群[导读] 本文也将以建筑电气设计为切入点，从消防配电设计入手，探讨消防配电设计的方案的类型，希望能够给相关企业带来一定的参考和帮助，仅作抛砖引玉之用。
温灵群深圳市建筑设计研究总院有限公司广东省深圳市 518103摘要：电气是建筑施工中重要组成部分，建筑电气设计中消防配电设计是重中之重。
电气资源始终是支撑工业建设和城市发展的重要基础，也是引导建筑发挥功能的核心载体，在整个工程项目中所发挥的作用也是无可替代的。
其中，电气的消防也同样发挥着安全保障的作用，是建筑企业不能忽视的重点。
对此，本文也将以建筑电气设计为切入点，从消防配电设计入手，探讨消防配电设计的方案的类型，希望能够给相关企业带来一定的参考和帮助，仅作抛砖引玉之用。
关键词：建筑；电气设计；消防配电设计引言随着社会的快速发展，城市化进程持续加深，我国建筑工程行业发展迅速。
在城市中，各类高楼大厦拔地而起，成为人们工作、生活的重要场所，也给人们带来了舒适、安全的环境体验。
但是，无论是普通建筑，还是一些超高层、超大体量的建筑，在设计环节，都需要重视防火设计。
消防安全与人民的生命财产安全及社会的稳定繁荣息息相关，而建筑作为人员密集、使用功能复杂、用火用电频率高的场所，存在较多的消防安全隐患。
所以，有必要将现代建筑防火设计理念和方法全面应用到建筑设计中，进一步提高建筑系统的防火能力。
1消防配电设计消防配电是现代建筑系统设计中的重要组成部分，一定程度上直接关系到建筑消防系统的应用建设效果，其在具体的设计过程中，主要完成消防系统的各项配电设计。
首先，消防配电设计过程中包括消防系统电路设计，其主要是在建筑系统内部以及建筑物系统中对消防配电设施包括消防风机、消防水泵、消防电梯、其它消防设备及应急疏散照明等进行配电设计，优化供电系统，并保证消防设施的电力线路能够良好的提供电力输送，从而保证消防设备进行消防安全工作。

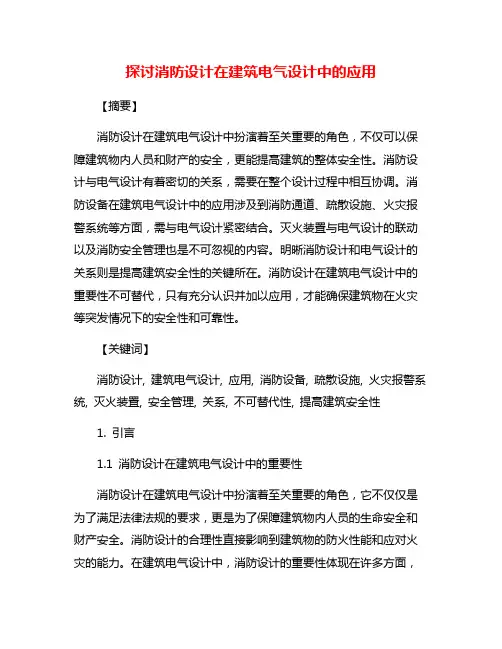

探讨消防设计在建筑电气设计中的应用【摘要】消防设计在建筑电气设计中扮演着至关重要的角色，不仅可以保障建筑物内人员和财产的安全，更能提高建筑的整体安全性。
消防设计与电气设计有着密切的关系，需要在整个设计过程中相互协调。
消防设备在建筑电气设计中的应用涉及到消防通道、疏散设施、火灾报警系统等方面，需与电气设计紧密结合。
灭火装置与电气设计的联动以及消防安全管理也是不可忽视的内容。
明晰消防设计和电气设计的关系则是提高建筑安全性的关键所在。
消防设计在建筑电气设计中的重要性不可替代，只有充分认识并加以应用，才能确保建筑物在火灾等突发情况下的安全性和可靠性。
【关键词】消防设计, 建筑电气设计, 应用, 消防设备, 疏散设施, 火灾报警系统, 灭火装置, 安全管理, 关系, 不可替代性, 提高建筑安全性1. 引言1.1 消防设计在建筑电气设计中的重要性消防设计在建筑电气设计中扮演着至关重要的角色，它不仅仅是为了满足法律法规的要求，更是为了保障建筑物内人员的生命安全和财产安全。
消防设计的合理性直接影响到建筑物的防火性能和应对火灾的能力。
在建筑电气设计中，消防设计的重要性体现在许多方面，例如消防设备的布局与电气设备的互相影响，消防通道和疏散设施的设置需要考虑电气系统的布线，火灾报警系统和灭火装置也需要与电气设计相结合。
消防设计不仅是单独存在的，而是与建筑电气设计密切相关，共同构建一个安全可靠的建筑环境。
正确理解和重视消防设计在建筑电气设计中的重要性对于保障建筑物内部人员的生命财产安全具有至关重要的意义。
消防设计不可或缺，它是建筑电气设计的重要组成部分，必须得到足够的重视和合理的应用。
1.2 消防设计与电气设计的关系消防设计与电气设计在建筑中密切相关，两者之间存在着紧密的关系。
消防设计和电气设计在建筑设计过程中需要相互协调，确保建筑内部的消防设备和电气设备能够有效地配合工作。
消防设备需要接入电气系统以确保正常运行，同时也需要考虑电气设备对消防设备的影响和保护。

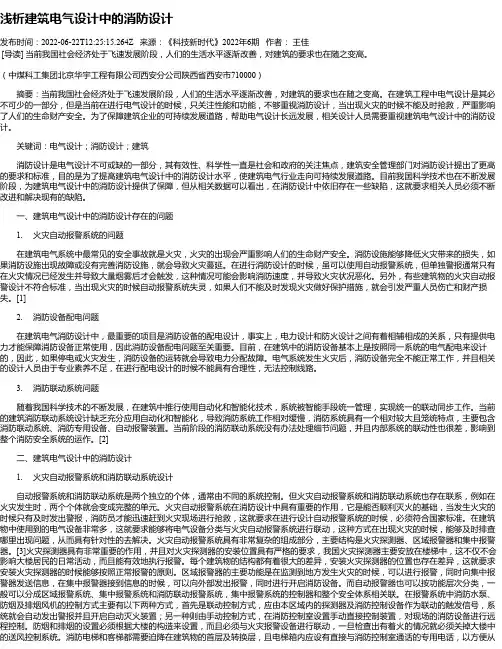

浅析建筑电气设计中的消防设计发布时间：2022-06-22T12:25:15.264Z 来源：《科技新时代》2022年6期作者：王佳[导读] 当前我国社会经济处于飞速发展阶段，人们的生活水平逐渐改善，对建筑的要求也在随之变高。
（中煤科工集团北京华宇工程有限公司西安分公司陕西省西安市710000）摘要：当前我国社会经济处于飞速发展阶段，人们的生活水平逐渐改善，对建筑的要求也在随之变高。
在建筑工程中电气设计是其必不可少的一部分，但是当前在进行电气设计的时候，只关注性能和功能，不够重视消防设计，当出现火灾的时候不能及时抢救，严重影响了人们的生命财产安全。
为了保障建筑企业的可持续发展道路，帮助电气设计长远发展，相关设计人员需要重视建筑电气设计中的消防设计。
关键词：电气设计；消防设计；建筑消防设计是电气设计不可或缺的一部分，其有效性、科学性一直是社会和政府的关注焦点，建筑安全管理部门对消防设计提出了更高的要求和标准，目的是为了提高建筑电气设计中的消防设计水平，使建筑电气行业走向可持续发展道路。
目前我国科学技术也在不断发展阶段，为建筑电气设计中的消防设计提供了保障，但从相关数据可以看出，在消防设计中依旧存在一些缺陷，这就要求相关人员必须不断改进和解决现有的缺陷。
一、建筑电气设计中的消防设计存在的问题1. 火灾自动报警系统的问题在建筑电气系统中最常见的安全事故就是火灾，火灾的出现会严重影响人们的生命财产安全。
消防设施能够降低火灾带来的损失，如果消防设施出现故障或没有完善消防设施，就会导致火灾蔓延。
在进行消防设计的时候，虽可以使用自动报警系统，但单独警报通常只有在火灾情况已经发生并导致大量烟雾后才会触发，这种情况可能会影响消防速度，并导致火灾状况恶化。
另外，有些建筑物的火灾自动报警设计不符合标准，当出现火灾的时候自动报警系统失灵，如果人们不能及时发现火灾做好保护措施，就会引发严重人员伤亡和财产损失。
[1]2. 消防设备配电问题在建筑电气消防设计中，最重要的项目是消防设备的配电设计，事实上，电力设计和防火设计之间有着相辅相成的关系，只有提供电力才能保障消防设备正常使用，因此消防设备配电问题至关重要。
浅谈建筑消防电气设计郭文友
发表时间：2018-07-12T11:35:56.083Z 来源：《防护工程》2018年第6期作者：郭文友
[导读] 维护和保障人们的生命以及财产安全，提高其在建筑行业中的市场竞争力，促进我国建筑行业健康、快速的发展。
广东建安消防机电工程有限公司北部湾分公司黑龙江省双鸭山市 155131
摘要：随着人们日益增长的物质需求，以及我国科学技术的飞速发展，人们对于建筑中电气设计的消防设计提出更高的要求，以便保障人员的生命以及财产安全。
基于这种现象的出现，建筑行业中的相关设计人员应充分发挥自身的专业知识以及积累的实践经验，按照人们的意愿设计出与建筑相符的消防电气设计。
关键词：建筑消防；电气设计；创新
1引言
目前，建筑中的消防电气系统逐渐完善与提高，并且在建筑防火和电气系统中占据重要位置。
因此，建筑行业中的相关设计人员在对建筑消防电气系统进行设计的过程中，以先进、高效及安全作为基本原则，并将人身安全贯穿在建筑消防电气系统设计的始终，最终设计出安全可靠的建筑消防电气系统，维护和保障人们的生命以及财产安全，提高其在建筑行业中的市场竞争力，促进我国建筑行业健康、快速的发展。
2消防设备的供配电设计要点
在消防设备的供配电设计过程中,设计人员必须确保消防配电回路可以进行不间断的供电，这也是在火灾发生时对建筑物采取消防措施的先决条件之一。
因此，在消防设备的配电设计过程中,设计人员应当以确保消防配电回路的不间断性为第一要务。
除此之外，在消防设备的供配电设计过程中,设计人员还应当注重过载现象的有效预防。
除此之外，由于在消防设备的运行过程中较短时间的过载现象并不会造成较为严重的影响，因此在火灾出现或者其他较为危机的情况下可以适当对消防设备进行负载使用，并且以牺牲消防设备的使用寿命为代价保证其消防负荷的供电不会中断。
另外，在消防设备的配电设计过程中,设计人员应当对保护装置进行合理选择，并且注重选用具有过电流、过压或高温报警功能的电气火灾报警系统，从而在利用其超电流、超电压或高温报警功能对消防配电线路及其它配电线路及时报警或作过负荷保护。
总之，在消防设备的配电设计过程中工作人员应当注重保证消防设备配电设计的便捷性与可靠性，从而促进建筑电气设计中消防设计的顺利进行。
3消防联动系统设计要点
以下从几个方面，对消防联动系统的设计要点进行分析。
3.1消防供水系统的合理设计
供水系统的合理设计，为消防设备在火灾来临时能够有效运行起到了重要前提。
在供水系统的设计过程中设计人员应当根据《高层民用建筑设计防火规范》，对高压供水系统的每个消火栓的位置进行合理设计，从而确保在火灾发生时，人们可以直接对消防水泵的启动运行有可操作的按钮。
有些消防设计人员错误的认为仅仅依靠手动报警按钮装置就可以启动消防水泵，因此经常在设计过程中以手动报警按钮代替消防栓按钮。
但是大量的实践证明了实际上手动报警按钮和消防栓按钮两者的作用是不同的。
消火栓按钮的作用主要是将信号直接传递到信号中心联动启泵或督促值班人员及时手动启泵，而手动报警按钮的主要作用是将发生火警的信息通知消防中心，消防控制中心根据实际情况采取消防措施后进行相应的联动工作。
因此设计人员在消火栓按钮的控制回路设计过程中应当确保其处于50 V以下的安全电压，使工作人员在面对火灾时能够直接在消防控制室内通过手动按钮或联动关系直接启动消防水泵。
消防供水系统的合理设计还应当确保工作人员可以通过模块控制进行对消防水泵进行有效启、停，并且确保消防水泵（消火栓泵和喷淋泵等）都有相应的专用线路能够直接启动。
3.2消防防火卷帘的设计特点
在建筑电气的消防设计过程中，处于消防疏散通道上的防火卷帘设计并控制进行两次下降到底，第一次下降是在相关感烟探测器火警动作后，控制防火卷帘进行自动下降至1.5m-1.8m处，利于疏散人员通过且局部防烟的效能。
第二次下降，在防火系统的感温探测器火灾报警动作后，防火卷帘再次自动下降到底，从而进行火情的有效分隔。
其它作为防火分隔的防火卷帘，在火警信号联动下、一次性降落到底，起到隔绝防火分区的作用。
其次，在火灾探测器进行动作后，设计人员应当确保防火卷帘是能进行手动控制，并且防火卷帘门运行时产生的报警信号可以有效传递至消防控制室。
除此之外，在进行汽车车库、地下停车场等设施的防火卷帘设计中，设计人员应该根据这些设计通风性较差、较为闭塞等特点进行防火卷帘的联动设计。
如果车库、地下停车场的通风条件较好，则设计人员可以有效采用感烟报警设备来联动控制；如果停车库或者地下停车场的通风较差，则设计人员在防火卷帘的联动设计过程中应当只采用感温探测器来联动控制，从而促进防火卷帘的设计更为合理并且适用性更强。
3.3排烟系统的有效设计
排烟系统是建筑防火设计的重要组成。
在排烟系统的设计过程中，设计人员应当确保当火灾发生后，报警系统能通过自动控制系统的相应逻辑关系对建筑内的非消防用电设备（如空调机、新风机、送风机等）进行有效控制，并且能够及时关闭火灾建筑的相应电控防火阀等。
除此之外，在排烟系统的设计过程中设计人员还应当确保在防火阀处于70 ℃进行温控关闭时，排烟系统能够对相应的空调机或新风机、送风机进行联动并且进行合理的控制与关闭。
根据我国相关规定，排烟系统在火灾灭火后的有效运用，也可以促进空调送风的有效进行，同时能够合理关闭相应部位的电动防火
阀，与此同时对反馈信号进行及时接收。
另外，在排烟系统的设计过程中，设计人员应当保证当防火阀进行工作时，定温保护装置也处于工作完好状态并且能够及时接收其反馈信号。
根据我国相关规定，当排烟系统的控制设备处于消防报警系统的模块控制时，设计人员还应当在消防控制室设计手动直接控制装置。
与此同时。
在十二层以上的高层建筑的排烟系统设计过程中，还要考虑到高层建筑发生火灾时其有害气体会较快向上传播，则设计人员应当对排烟系统进行有效设计，这主要包括内设置机械排烟设备的设计和防烟分区的设置，通过这些方面的综合考虑，设计人员可以提高高层建筑排烟系统的有效设计。
3.4气体灭火系统的有效设计
气体灭火系统是建筑电气防火设计的重要组成部分，通常来说气体灭火系统的有效设计主要包括有管网型设计和无管网型设计两种类型。
按照我国相关规则规定，在有管网型的设计过程中，其联动控制台应能显示系统的手动、自动切换及运行状态，并且在火灾报警联动过程中气体灭火系统能够自动进行喷射，并能够对火灾现场进行相应的声、光警报信号及反馈信号的传递。
在火灾灾情得到控制后手动切除声、光响信号。
另外，在气体灭火系统设计过程中设计人员应当确保这一系统的启动，要经过探测器报警的确认及火灾人工确认后才进行启动。
并且需要在火灾现场设计手动启、停按钮，从而确保系统不会出现误启动现象，且保持良好的工作状态。
对于无管网型的自动气体灭火装置的设计，工作原理同有管网型，可以有效节约空间的使用率。
设计人员在设计过程中可以根据有管网型气体灭火系统进行合理的设计，从而促进建筑电气消防系统整体水平的有效提升。
4结语
建筑消防电气设计需要不断地创新拓展，不断的更新电气设计方案，通过发生的火灾案例实际调查，发现消防电气设计的不足，并及时更改。
例如近年设计中的电气火灾监控系统、防火门监控系统、消防电源监控系统等，都极大地提高了建筑防火、灭火的功能和效用。
只有以人为本，积极研究，仔细认真的设计，尽最大努力保证每一个细节上都不要出现失误。
在火灾报警和联动系统上要更加先进化，把保障人民财产安全放在首位。
参考文献：
[1] 郭雷.对建筑消防电气设计的探讨[J].科技资讯，2010，（9）.
[2] 恻菁.论高层建筑消防电气设计[J].城市建设，2009，（5）.
[3] 林用学.论建筑电气消防设计探讨[J].中国新技术新产品，2011（9）.。
