e-计算机网络基础3-IP路由
192.100.0.0
192.100.192.0 192.201.0.0 192.202.0.0
255.255.0.0
255.255.224.0 255.255.0.0 255.255.0.0
192.201.0.1
192.202.0.1 C C
I00
I01 I00 I01
1
1 0 0
Example#5: Multi-routes / route backup
I00 .2 R0 I02 170.10.0.0/16 .2 I01
192.201.0.0/16
192.100.128.0/19 R1 .1
192.202.0.0/16
.1 R3 192.200.0.0/19 .1
192.100.64.0/19 192.100.0.0/19 Targ. SubnetID Mask Next Hop Outbound Intf. RIP Dist.
Example#1:Write the correct forwarding table for each router( including the default route)
I00 .2 170.10.0.0/16(public internet)
B.G.
I02
.2 I01
192.100.0.0/19
Principles for Multi-routes Scheduling
• For Reliability: Master/Slave Backup • For Traffic Balance: Scheduling packets according (say) bandwidth or traffic load over different candidate routes( between two hosts)
IP路由基础思维导图
IP路由基础路由概述1、路由：指导报文转发路径的信息路由的本质是择优2、路由器转发依据：路由表RIB生成转发表FIB，依据转发表转发3、路由表分类：协议路由表、本地核心路由表（最优路由）4、获取路由的方式：直连、静态、动态5、最优路由选择：不同网段直接添加，同网段比较路由优先级、开销6、转发匹配原则：掩码最长匹配原则（遍历路由表匹配） 协议优先级 路由开销值7、三层交换机和路由器最大的区别是三层交换机使用一次路由，多次交换，而路由器每次都是路由静态路由1、点到点必须指定出接口2、广播口（如G、E）和虚拟网口必须指定下一跳3、优点：配置简单4、缺点：所有设备手动配置，工作量大；路由器无法感知链路状态变化动态路由优点自动学习、更新路由；路由器感知链路更新划分①按工作区域划分：内部网关协议（IS-IS；RIP；OSPF）、外部网关协议（BGP）②按工作机制及其算法划分：距离矢量路由协议；链路状态路由协议内部网关协议（负责路由计算） 外部网关协议（负责传递路由）BGP不是是路由的生产者，只是路由的搬运工路由高级特性路由递归（迭代）：多次查表，由远到近，最后到直连（路由表Flags字段表示是否需要迭代，用RD表示）路由条目的下一跳和直连接口不在同一网段等价路由：来源相同、优先级、开销相同的路由且目的地址相同、下一跳不同浮动路由：目的地址相同，下一跳和优先级不同路由汇总CIDR：无类间路由，常用于路由聚合VLSM：可变长掩码，常用于分子网路由引入概念将路由信息从一种路由协议发布到另一种路由协议路由引入可以部署路由控制对流量进行把控原理在两种路由协议的边界路由器上配置引入，让边界路由器ASBR充当翻译对路由信息重分发问题次优路由路由回灌，形成环路解决方案修改引入优先级或开销路由过滤解决方案修改引入优先级或开销路由过滤import route limit允许引入的外部路由的最大数量。
IP路由基础(回程路由)

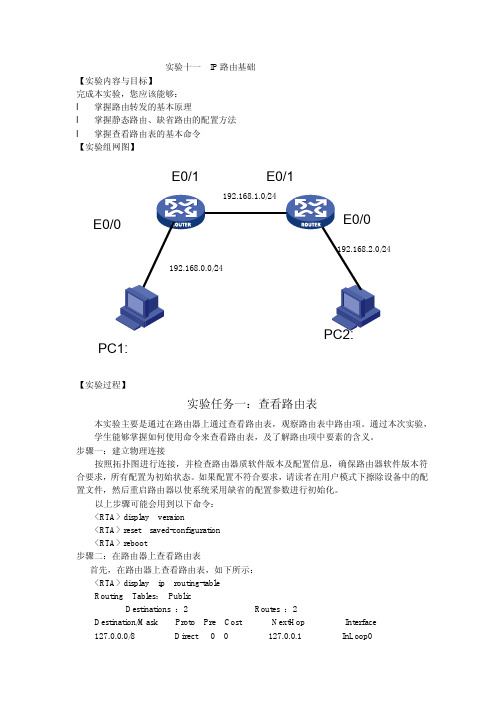

实验十一 IP 路由基础 【实验内容与目标】完成本实验，您应该能够： l 掌握路由转发的基本原理l 掌握静态路由、缺省路由的配置方法 l 掌握查看路由表的基本命令 【实验组网图】【实验过程】实验任务一：查看路由表本实验主要是通过在路由器上通过查看路由表，观察路由表中路由项。
通过本次实验，学生能够掌握如何使用命令来查看路由表，及了解路由项中要素的含义。
步骤一：建立物理连接按照拓扑图进行连接，并检查路由器质软件版本及配置信息，确保路由器软件版本符合要求，所有配置为初始状态。
如果配置不符合要求，请读者在用户模式下擦除设备中的配置文件，然后重启路由器以使系统采用缺省的配置参数进行初始化。
以上步骤可能会用到以下命令： <RTA> display veraion<RTA> reset saved-configuration <RTA> reboot步骤二：在路由器上查看路由表首先，在路由器上查看路由表，如下所示：<RTA> display ip routing-table Routing Tables ： PublicDestinations ：2 Routes ：2Destination/Mask Proto Pre Cost NextHop Interface 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0E0/1E0/1PC1:10.1.1.2/2430.1.1.2/24127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0由以上输出可知，目前路由器只有目的地址是127.0.0.0的路由，这是路由器的环回地址直连路由。
按表所示在路由器接口上分别配置IP地址。
IP地址列表设备名称接口IP地址网关RTA E0/0 192.168.0.1/24E0/1 192.168.1.1/24RTB E0/0 192.168.1.2/24E0/1 192.168.2.1/24PC1 192.168.0.2/24 192.168.0.1PC2 192.168.2.2/24 192.168.2.1配置RTA：[STA-GigabitEthernet0/0]ip address 192.168.0.1 24[RTA-Seria16/0]ip address 192.168.1.1 24配置RTB：[STB-GigabitEthernet0/0]ip address 192.168.2.1 24[RTB-Seria16/0]ip address 192.168.1.2 24配置完成后，再次查看路由表。
路由原理与技术第2章IP路由基础PPT
❖自治系统和路由域
➢ 由于Internet规模太大，分布范围太广，所以路由表中对 应每一个目的网络都有一个条目是不可能的；同样，也 不可能采用一个全局的路由算法或协议。因此，Internet 将整个网络划分为若干个相对自治的局部系统，即自治 系统（AS，Autonomous System）。自治系统可以定义 为同一机构下管理的路由器和网络的集合。
本章提纲
❖互联网的体系结构 ❖IP路由中的基本概念 ❖IPv6协议体系及地址结构 ❖路由转发原理 ❖路由选择算法 ❖路由器硬件体系结构
❖路由器
➢ 路由器是工作在网络层上，可以连接不同类型的网络， 能够选择数据传送路径并对数据进行转发的网络设备。 从通信的角度看，路由器是一种中继系统。
应用层 传输层 IP层 子网层
➢ 链路状态路由选择协议也被称为最短路径优先协议，它基于链路状态 路由算法。采用这种协议的路由器都要维护一张可以表示整个网络拓 扑结构的无向图G（V，E），在图G中，节点V表示路由器，边E表 示连接路由器的链路，因此G又可以称为L-S（链路-状态）图，各路 由器的路由表通过L-S图计算。
➢ 一个自治系统内部还可以再划分几个小的路由域，也称 作区域。
❖ 内部网关协议和外部网关协议
路由协议可以分为内部网关协议（IGP，Interior Gateway Protocol） 和外部网关协议（EGP，Exterior Gateway Protocol）两大类。
❖ 内部网关协议是用于自治系统内部的动态路由协议
➢ 选路机制（Routing Mechanism）：搜索路由表，决定向 哪个接口转发数据，并执行相应的操作；
➢ 选路策略只影响路由表的内容，比如对同一个目的地址 来说，由于选路策略的不同，最佳路径可能会不一样， 但这并不影响选路机制的执行过程，只是会对其执行的 结果产生影响。
IP路由基础
路由表
路由表：交通路标牌/地图
路由器最核心的表项，指导报文的转发 一般包含如下内容：目的地、得到的途径及开 销、下一跳地址、下一跳出接口
[Quidway]display Routing Tables: Destination/Mask 0.0.0.0/0 8.0.0.0/8 9.0.0.0/8 9.1.0.0/16 20.0.0.0/8 。。。。。。
ip routing-table proto Static RIP OSPF RIP Direct pref Metric 60 0 100 3 10 50 100 4 0 0 Nexthop 120.0.0.2 120.0.0.2 20.0.0.2 120.0.0.2 20.0.0.1 Interface Serial0 Serial0 Ethernet0 Serial0 Ethernet0
路由器基本功能（四）
四。总结－－图示路由器的基本工作过程
路由选择 协议转换
路由器 下一跳路由器
IP
拆包
IP
PPP
串口
协议封装
ETH
以太网口
PPP
串口
ETH
以太网口
LAN1 发送
WAN
LAN2
传送
接收
目 录
IP地址－无类编址 路由器基本功能 路由的基本概念
静态路由配置与案例
动态路由协议基本原理
IP地址－无类编址（三）
192.168.1.32/27
192.168.1.164/30
192.168.1.64/27
ISP
通告 192.168.1.0
192.168.1.168/30 192.168.1.172/30
《IP路由基础知识》课件
《IP路由基础知识》PPT 课件
在这个课程中，我们将深入研究IP路由的基础知识。了解路由器的基本概念和 作用，探索IP地址的分类和子网掩码的计算方法，以及网络拓扑结构的种类。
什么是IP路由？
IP路由是网络中实现数据包传输的核心技术，它决定了数据包从源主机到目的主机的传输路径。
路由器的基本概念及作用
路由器是网络中的关键设备，用于在不同网络之间传输数据包。它可以根据 目的地址将数据包转发到最佳路径，提高网络效率。
IP地址的分类及其作用
IP地址分为IPv4和IPv6两种类型，用于唯一标识网络中的设备。它们起着定位 和识别主机的作用。
子网掩码的作用及计算方法
子网掩码用于划分网络中的子网，将IP地址划分为网络地址和主机地址。了解子网掩码的计算方法可以帮助我 们正确配置网络。
网络拓扑结构的分类
网络拓扑结构指的是主机和网络设备之间的连接方式。常见的网络拓扑结构包括星型、总线型、环型和网状型。
静态路由和动态路由的区别
静态路由是手动配置路由表的方式，适用于网络结构相对简单的情况。动态路由是根据网络状态自动更新路由 表的方式，适用于复杂的网络环境。
路由器内部的路由算法
路由器内部使用路由算法来决定数据包的转发路径。常见的路由算法包括距 离矢量算法、链路状态算法和路径矢量算法。
在这个课程中，我们将深入研究IP路由的基础知识。了解路由器的基本概念和 作用，探索IP地址的分类和子网掩码的计算方法，以及网络拓扑结构的种类。
什么是IP路由？
IP路由是网络中实现数据包传输的核心技术，它决定了数据包从源主机到目的主机的传输路径。
路由器的基本概念及作用
路由器是网络中的关键设备，用于在不同网络之间传输数据包。它可以根据 目的地址将数据包转发到最佳路径，提高网络效率。
IP地址的分类及其作用
IP地址分为IPv4和IPv6两种类型，用于唯一标识网络中的设备。它们起着定位 和识别主机的作用。
子网掩码的作用及计算方法
子网掩码用于划分网络中的子网，将IP地址划分为网络地址和主机地址。了解子网掩码的计算方法可以帮助我 们正确配置网络。
网络拓扑结构的分类
网络拓扑结构指的是主机和网络设备之间的连接方式。常见的网络拓扑结构包括星型、总线型、环型和网状型。
静态路由和动态路由的区别
静态路由是手动配置路由表的方式，适用于网络结构相对简单的情况。动态路由是根据网络状态自动更新路由 表的方式，适用于复杂的网络环境。
路由器内部的路由算法
路由器内部使用路由算法来决定数据包的转发路径。常见的路由算法包括距 离矢量算法、链路状态算法和路径矢量算法。
788 IP路由基础
I P路由基础主讲人：鲍婷婷目录•路由基本概念路由概述12静态路由3动态路由4路由高级特性•路由条目生成•最优路由条目优选•路由转发背景：网段间通信NM 如何前往网络M？•IP地址唯一标识了网络中的一个节点，每个IP地址都拥有自己的网段，各个网段可能分布在网络的不同区域。
•为实现IP寻址，分布在不同区域的网段之间要能够相互通信。
网关网关R1R2R3NMR4DATA路由指导报文转发路径路由设备路由•路由是指导报文转发的路径信息，通过路由可以确认转发IP 报文的路径。
•路由设备是依据路由转发报文到目的网段的网络设备，最常见的路由设备：路由器。
•路由设备维护着一张路由表，保存着路由信息。
依据路由转发路由信息介绍•路由中包含以下信息：▫目的网络：标识目的网段▫掩码：与目的地址共同标识一个网段▫出接口：数据包被路由后离开本路由器的接口▫下一跳：路由器转发到达目的网段的数据包所使用的下一跳地址10.1.1.0/241.1.1.2GE0/0/01.1.1.3IP 路由目的网络/掩码出接口下一跳10.1.1.0/24GE0/0/01.1.1.2路由表目的网络/掩码下一跳出接口11.0.0.0/82.2.2.2GE0/013.0.0.0/8 3.3.3.2GE0/114.0.0.0/81.1.1.2GE0/2………..1.1.1.0/30 1.1.1.1GE0/21.1.1.1/32127.0.0.1GE0/2•路由器通过各种方式发现路由•路由器选择最优的路由条目放入路由表中•路由表指导设备对IP 报文的转发•路由器通过对路由表的管理实现对路径信息的管理R2R4GE0/02.2.2.1/30R12.2.2.2/30R33.3.3.2/30GE0/13.3.3.1/30GE0/21.1.1.1/301.1.1.2/3014.0.0.0/811.0.0.0/813.0.0.0/8目录路由概述1•路由条目生成•路由基本概念2静态路由3动态路由4路由高级特性•最优路由条目优选•路由转发路由信息获取方式GE0/0/010.1.1.0/2420.1.1.0/24GE0/0/1GE0/0/130.1.1.0/2440.1.1.0/24GE0/0/2直连路由路由来源目的网络/掩码出接口直连10.1.1.0/24GE0/0/0直连20.1.1.0/24GE0/0/1静态路由动态路由路由来源目的网络/掩码出接口静态30.1.1.0/24GE0/0/1动态路由协议OSPF路由来源目的网络/掩码出接口动态路由协议40.1.1.0/24GE0/0/2•由设备自动生成指向本地直连网络•由网络管理员手工配置的路由条目•路由器运行动态路由协议学习到的路由直连路由(1)•直连路由指向本地直连网络的路由，由设备自动生成。
ip路由协议基础知识
ip路由协议基础知识IP路由协议基础知识一、IP路由协议概述IP路由协议是指在互联网中，用于确定数据包传输路径的协议。
它是互联网的核心技术之一，负责将数据包从源地址传输到目标地址。
二、IP路由协议的分类1. 内部网关协议（IGP）内部网关协议是指在一个自治系统内部使用的路由协议。
常见的内部网关协议有RIP、OSPF和IS-IS等。
2. 外部网关协议（EGP）外部网关协议是指在不同自治系统之间使用的路由协议。
常见的外部网关协议有BGP等。
三、常见的IP路由协议1. RIP（Routing Information Protocol）RIP是一种基于距离向量算法（Distance Vector）的内部网关协议，它通过距离来计算最佳路径。
RIP对网络拓扑变化响应较慢，因此适用于小型网络。
2. OSPF（Open Shortest Path First）OSPF是一种基于链路状态算法（Link State）的内部网关协议，它通过链路状态信息计算最佳路径。
OSPF对网络拓扑变化响应较快，因此适用于大型网络。
3. BGP（Border Gateway Protocol）BGP是一种基于路径向量算法（Path Vector）的外部网关协议，它用于在不同自治系统之间传递路由信息。
BGP对网络拓扑变化响应较慢，但具有高度的可靠性和灵活性。
四、IP路由协议的工作原理1. 路由表路由表是指存储路由信息的数据结构，它包含了目标地址、下一跳地址和出接口等信息。
2. 路由选择路由选择是指在多个可达路径中选择最佳路径的过程。
常见的路由选择算法有距离向量算法、链路状态算法和路径向量算法等。
3. 路由更新路由更新是指在网络拓扑变化时更新路由表中的信息。
常见的路由更新方式有周期性更新和事件触发更新等。
五、IP路由协议的优化技术1. 路径优化路径优化是指通过调整网络拓扑结构来达到最佳路径的目的。
常见的路径优化技术有负载均衡、多路径等。
IP基础知识总结
路由 控制
将分组数据发送到最终目标地址的功能，即使网络复杂多变，也能够通过路由控制到达 目标地址。
跳
在一条链路中可能会布满很多路由器，路由器和路由器之间的数据报传送就是计算机的物理地址，它是用来确 认网络设备位置的地址。
在 OSI 网络模型中，网络层负责 IP 地址的定位，而 数据链路层负责 MAC 地址的定位。
屏蔽 IP 地址的一部分以区别网络标识和主机标识。
IP地址构造和分类
保留地址
这些地址用于特殊 目的，不能在局域
网外部路由。
05
IP协议版本
IP Protocol Version
IP协议版本
IPv4
数据报 格式图
IP协议版本
IPv4
版本(Version)
4bit,通信双方使用的版本必须一致，对于 IPv4 版本来说，字段值是 4。
协议(Protocol)
8 bit，这个字段定义了报 文数据区使用的协议。
存活时间 Time To Live，TTL
8 bit，存活时间避免报文在互联网 中迷失，比如陷入路由环路；以秒为 单位。
首部校验和 Header Checksum
16 bit，首部校验和会对字段进行纠 错检查，在每一跳中，路由器都要重 新计算出的首部检验和并与此字段进 行比对，如果不一致，此报文将会被 丢弃。
16 bit，这个字段用来标识所有的分片，因为分片不一定会按序到达，所以到达目标主机的所有分 片会进行重组，每产生一个数据报，计数器加1，并赋值给此字段。
IP协议版本
IPv4
7
标志(Flags)
3 bit，标志用于控制和识别分片
0位
1位
2位
• 保留位 • 必须为0
ip路由基础知识
ip路由基础知识IP路由基础知识一、IP路由概述IP路由是指互联网上各个网络之间进行数据传输时，根据目标IP 地址来确定数据传输的路径。
IP路由是实现互联网通信的重要基础，它使得数据能够准确、高效地从源主机传输到目标主机。
二、IP地址的分类IP地址是互联网上每个设备的唯一标识，用于确定数据传输的源和目标。
IP地址分为IPv4和IPv6两种版本。
IPv4使用32位二进制数表示，如192.168.0.1；而IPv6使用128位二进制数表示，如2001:0db8:85a3:0000:0000:8a2e:0370:7334。
三、子网掩码子网掩码用于划分IP地址的网络部分和主机部分。
子网掩码是一个32位二进制数，与IP地址进行逻辑与运算，得到网络部分的地址。
例如，IP地址为192.168.0.1，子网掩码为255.255.255.0，则网络部分的地址为192.168.0.0。
四、路由器路由器是实现IP路由功能的设备，它根据IP地址和路由表将数据包转发到目标主机。
路由器通过不断学习网络拓扑和更新路由表，实现最佳路径的选择和数据包的转发。
五、路由表路由表是路由器存储的一张表格，记录了与之相邻的网络和下一跳路由器之间的映射关系。
路由表中的每一条记录包含目标网络的IP 地址和下一跳路由器的IP地址。
六、路由选择协议路由选择协议是路由器之间交换路由信息的协议，用于更新路由表和选择最佳路径。
常见的路由选择协议有RIP、OSPF、BGP等。
这些协议根据不同的路由度量标准，如跳数、带宽、延迟等，选择最佳路径。
七、静态路由和动态路由静态路由是管理员手动配置的路由，不会自动更新。
动态路由是通过路由选择协议自动学习和更新的路由。
静态路由简单可靠，但管理复杂；动态路由适应网络拓扑变化，但可能产生不必要的路由信息。
八、路由器间的通信过程路由器间的通信过程包括路由器之间的路由信息交换和数据包的转发。
当源主机发送数据包时，路由器根据目标IP地址查询路由表，选择下一跳路由器，并将数据包转发给下一跳路由器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、汇总静态路由配置
汇总静态路由
汇总路由减小路由表. 路由汇总就是将多条路由化为一条.
3、负载分担的静态路由配置
3、负载分担的静态路由配置
4、浮动静态路由配置
5.2
静态路由的优缺点
优点
不需要启动动态路由选择协议进程，因而减少了 路由器的运行资源开销 不占用带宽 增加网络安全
缺点
配置工作量大且容易出错 适应拓扑变化的能力较差
路由选路原则
子网掩码最长匹配
Байду номын сангаас
如果一个目标地址被多个目标网络覆盖，它将优先选择最 长的子网掩码的路由，匹配得更精确。
路由选路原则
管理距离最小优先
在子网掩码长度相同的情况下，路由器优先选择管理距离 小的路由。
度量值（Metric ）最小优先
• 如果路由的子网掩码长度相同，管理距离也相等，接下来 比较的就是度量值。
5.1.2 路由协议的分类
1．直连路由、静态路由、动态路由
直连路由（connected route）
路由器直连接口的路由，路由器自动产生直接接口的路由
静态路由（static route）
网络管理人员手工输入的。配置简单，适合小型的、结构 简单的、很少变化的网络
动态路由（dynamic route）
1
5 20 90 110 115 120 170 200 255
管理距离
度量值（又称代价）
度量值（Metric）：判断传输路径好坏的评价 标准。度量值包括：跳数（Hop count，即经 过路由器的数量）、Bandwidth（带宽）、 Delay（延时）、Reliability（可靠性）、Load （负载）、Ticks（滴答数）和Cost（花费） 等。
图5-6 路由过程中的数据包交换
第5章 IP路由基础
5.1 路由协议概述
5.1.1 路由基本原理 1．路由表
图5-1 路由选择
路由器的功能
路由器的功能包括两个基本动作：寻址和转发
寻址：寻找到达目的地的最佳路径，由路由选择 算法来实现。
直接寻址：源主机和目的主机在相同网络中，发生在第二层， 根据MAC地址来进行寻址。 间接寻址：源主机和目的主机在不同网络中，发生在第三层， 根据IP地址来进行寻址。
图5-9 不连续的网络设计
不连续的网络设计带来的问题
无类路由协议
无类路由协议在路由更新广播中含有相关网络的子 网掩码信息。 无类路由协议还支持变长子网掩码。 无类路由协议可以手动控制是否在一个网络边界进 行汇总。 无类路由包括：RIP v2、EIGRP、OSPF、IS-IS。
路由过程中的数据包交换
1、常规静态路由的使用及区别
Ra(config)# ip route 192.168.1.0 255.255.255.0 serial 0/0 或 Ra(config)# ip route 192.168.1.0 255.255.255.0 10.0.0.2 Rb(config)# ip route 192.168.0.0 255.255.255.0 serial 0/0 或 Rb(config)# ip route 192.168.0.0 255.255.255.0 10.0.0.1
-Router(config)#ip route 0.0.0.0 0.0.0.0 [exitinterface | ip-address ]
缺省路由的使用
ip route 0.0.0.0 0.0.0.0 serial 0/1 或者 ip route 0.0.0.0 0.0.0.0 192.168.1.2
能够根据网络拓扑结构的变化而自动更新路由表的路由协 议，即动态路由协议。 动态路由开销大，配置相对复杂，可以自动适应网络拓扑 的变化，适合于大型的、复杂拓扑结构构的网络。
直连路由、静态路由、动态路由
IGP和EGP
IGP（Interior Gateway Protocol 内部网关协 议）：在同一个自治系统（AS）内部运行的 路由协议
常见的管理距离值
路由信息源
Connected（直连路由）
Static（静态路由）使用外出接口
默认管理距离值
0
0
Static（静态路由）使用下一跳IP
EIGRP汇总路由 EBGP（外部BGP） 内部EIGRP OSPF IS-IS（中间系统到中间系统） RIP 外部EIGRP iBGP（内部BGP） 未知
有类路由和无类路由
有类路由协议
有类路由协议在路由更新广播中不携带相关网络的子网掩 码信息。 有类路由协议在网络边界按标准的网络类别（A类、B类、 C类）发生自动汇总。 有类的路由不会识别子网的信息,如宣告 10.0.1.0/24 ,172.16.1.0/22 ,192.168.1.64/28 路由 表中只会识别 A类10.0.0.0/8 B类172.16.0.0/16 C类192.168.1.0/24 有类路由协议自动假设网络中同一个标准网络的各子网总 是连续的。
EGP（Exterior Gateway Protocol 外部网关协 议）：当需要把不同的自治区域进行互连的时 候使用。EGP起着连接不同自治区域并在各自 治区域之间转发路由数据包的桥梁作用。
IGP和EGP
AS 自治系统
出于管理和扩展的目的，因特网可以被分割成许多 不同的自治系统(Autonomous System)。 全球的互联网被分成很多个AS 自治系统，换句话说 ，因特网是由自治系统汇集而成的。每个国家的运 营商、机构、甚至公司等都可以申请AS号码，AS号 码是有限的，最大数目是65536。
转发：沿寻址好的最佳路径传送信息分组（IP数 据包），即基于目标主机的网络地址，进行转发 ，而不是基于目标主机的IP地址，进行转发。
图5-2 路由表
图5-3 一个路由表的全部路由条目
管理距离
管理距离（Administrarive Distance ，AD） 用来衡量路由可信度的一个参数。管理距离越 小，路由越可靠，即较小管理距离的路由将优 于较大管理距离的路由。 管理距离的取值范围为：0~255 0是最可信的，255是最不可信的 如果一台路由器收到同一个网络的两个路由更 新信息，路由器将把管理距离小的路由放入路 由表中。
链路状态路由选择协议
链路状态路由选择协议
链路状态路由选择协议基于链路状态路由选择算 法（link-state routing protocol），也称为最短路 径优先算法（shortest-path first，SPF）。 在路由选择过程中使用”代价”作为度量，并在链 路状态数据库中保存路由选择信息。 基于链路状态路由选择算法的路由协议包括： OSPF、IS-IS等
国内主要机构申请到的AS号码
AS23724 中国电信IDC AS9394 铁通 AS4808 北京网通
距离矢量路由选择协议
距离矢量路由选择协议
距离矢量路由选择协议基于距离矢量的路由选择算法 （distance vector-based routing algorithms），也称 为贝尔曼-福特（Bellman-Ford）算法。 运行距离矢量路由选择协议的路由器传送完整的路由 表。路由器间通过定期发送更新来反映网络拓扑结构 的改变。 基于距离矢量路由选择算法的路由协议包括：RIP、 EIGRP等
缺省路由配置
缺省路由（default route）又称为默认路由， 是静态路由的一个特例，使用缺省路由可以匹 配所有的数据包，转发那些不在路由表中列出 的远端目的网络的数据包到下一跳路由器。 使用缺省路由能减少路由条目 配置一条默认静态路由
和静态路由相似，但IP地址和子网掩码全部是0 例如:
5.1.2 路由协议的分类
路由选择协议（routing protocols）
路由器使用动态路由协议在互联网上动态发现所 有网络，用来构建动态路由表，涉及的路由协议 有RIP、EIGRP、OSPF、IS-IS等
被路由协议（routed protocols）
被路由协议由最终节点（如PC机）使用，用来将 数据和网络层地址信息一起封装在数据包中。目 的是可以通过互连网络进行中继传输。被路由协 议包括IP、IPX、AppleTalk等。
5.2 静态路由配置
Router(config)#ip route 目标网络地址 子网掩码 下一跳路由器直连接 口的IP地址或本路由器的外出接口 administrative_distance permanent
指定一条可以到达目标网络的路径
administrative_distance（管理距离）：指定了管理距离的 静态路由叫做“浮动静态路由” ，浮动静态路由在链路备份的 场合被广泛使用。 Permanent（永久）：如果路由器的接口被关闭或和下一跳路 由器失去连接，将导致添加的静态路由也从路由表中消失，使用 Permanent参数，不管发生了什么意外情况，该静态路由不会从 路由表中消失。
