压力管道通用焊接工艺规程1.总则；为加强的焊接质量，防止法兰变型，管道漏油。
给公司造成经济损失，管道的焊接必须采用手工电弧焊。
2.焊前准备2.1坡口加工后应进行外观检查，其表面不得与裂纹、夹层等缺陷。
2.2焊接接头组对前，应用手工或机械方法清理内外表面，在坡口两侧20mm范围不得有油漆、毛刺、锈斑、氧化皮及其他对焊接过程有害的杂物。
3.焊接3.1定位焊应与正式焊接工艺相同，其焊缝长度宜为10~15mm，高宜为2~4mm，且不超过壁厚的2/3.3.2不得在焊件表面引弧或试验电流，焊件表面不得有电弧擦伤等缺陷。
3.3定位焊的焊缝不得有裂纹及其它缺陷，若发现缺陷应及时清除，定位焊焊道的两端应修磨成缓坡形。
3.4在保证焊透及熔合良好的条件下，应选用小的焊接参数，采用短弧、多层多焊道，层间温度控制在60℃以下。
3.5有耐腐蚀性要求的双面焊焊缝，与介质接触的一侧应最后焊接。
3.6采用手工电弧焊打底但施焊者必须具备相应焊工合格项目，其焊接工艺参数见下表：3.7在焊接中应确保起弧与收弧的质量，收弧时应将弧坑填满，多层焊的层间接头应相互错开。
3.8为防止焊接法兰盘的变型，法兰盘和管道打底焊接时应分为三段焊接应小电流焊接。
第二遍时电流可适应调大，电流参数见上表。
3.9焊接完毕后，应及时将焊缝表面的熔渣及附近的飞溅物清理干净，并检查焊口质量。
4.要求质检检收4.1焊口要求外观平整。
4.2法兰盘焊完后不得变型超过0.15-0.30mm。
不合格作废，根据法兰和管道粗细进行处理【主任和操作员】焊接电流的选择主要根据焊条直径选择电流，焊接电流选择注：立、仰、横焊电流应比平焊小10%左右。
焊角焊缝时，电流要稍大些。
打底焊时，特别是焊接单面焊双面成形焊道时，使用的焊接电流要小；填充焊时，通常用较大的焊接电流；盖面焊时，为防止咬边和获得较美观的焊缝，使用的电流稍小些。
碱性焊条选用的焊接电流比酸性焊条小10%左右。
不锈钢焊条比碳钢焊条选用电流小20%左右。
压力管道焊接施工工艺标准酒店群工程部2014年3月目录目录 (1)一、不锈钢焊接工艺标准 (3)1、施工准备 (3)2、焊接操作要点 (4)3、质量标准 (10)二、碳钢焊接工艺标准 (11)1、施工准备 (11)2、焊接操作要点 (12)3、质量标准 (16)一、不锈钢焊接工艺标准1、施工准备1.1材料要求：1.1.1 施工现场必须配有符合要求的固定焊条库或流动焊条库。
1.1.2焊材必须具有质量证明书或材质合格证，焊材的保管、烘干、发放、回收严格按《压力管道质保手册》中有关规定执行，焊条的烘干工艺按生产厂家说明书提供的参数进行，如无则按以下参数进行烘干：1.1.3焊丝使用前，必须去除表面的油脂、锈等杂物。
1.1.4保温材料性能必须符合预热及其热处理要求。
1.2 机具要求：1.2.1 焊机为直流焊机，焊机完好、性能可靠、双表指示灵敏且在校准周期内。
1.2.2 预热及热处理的设备完好，性能可靠，检测仪表在校准周期内。
1.2.3 焊工所用的焊条保温筒，刨锤、钢丝刷齐全。
1.3 作业条件1.3.1 人员资格:焊工必须持有相必须施焊对象的合格证。
1.3.2环境条件：施焊前必须确认环境符合下列要求：1）风速：焊条电弧焊小于8m／S；氩弧焊小于2m/S2）相对湿度：相对湿度小于90%3）坏境温度：当环境温度小于0℃时，对不预热的管道焊接前必须在始焊处预热15℃以上，当环境温度低于-20℃时，必须采取保暖措施。
当坏境条件不符合上述要求时，必须采取挡风、防雨等有效保护措施。
2、焊接操作要点2.1焊接坡口形式及对口要求见：QDICC/QB126-2002。
2.2组对时质量要求：内壁整齐，其错口量不超过下列规定：SHA级管道小于O.5mm；SHB级管道不超过1mm；其它管道小于 1.5mm。
组对前必须打磨坡口及两侧各20mm范围内油污、铁锈等，直至露出金属光泽，且于焊前在坡口两侧100mm范围内必须涂上防飞溅涂料。

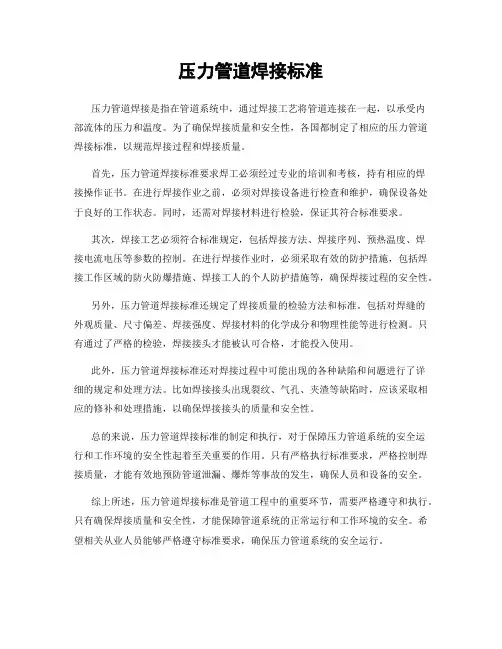

压力管道焊接标准压力管道焊接是指在管道系统中，通过焊接工艺将管道连接在一起，以承受内部流体的压力和温度。
为了确保焊接质量和安全性，各国都制定了相应的压力管道焊接标准，以规范焊接过程和焊接质量。
首先，压力管道焊接标准要求焊工必须经过专业的培训和考核，持有相应的焊接操作证书。
在进行焊接作业之前，必须对焊接设备进行检查和维护，确保设备处于良好的工作状态。
同时，还需对焊接材料进行检验，保证其符合标准要求。
其次，焊接工艺必须符合标准规定，包括焊接方法、焊接序列、预热温度、焊接电流电压等参数的控制。
在进行焊接作业时，必须采取有效的防护措施，包括焊接工作区域的防火防爆措施、焊接工人的个人防护措施等，确保焊接过程的安全性。
另外，压力管道焊接标准还规定了焊接质量的检验方法和标准。
包括对焊缝的外观质量、尺寸偏差、焊接强度、焊接材料的化学成分和物理性能等进行检测。
只有通过了严格的检验，焊接接头才能被认可合格，才能投入使用。
此外，压力管道焊接标准还对焊接过程中可能出现的各种缺陷和问题进行了详细的规定和处理方法。
比如焊接接头出现裂纹、气孔、夹渣等缺陷时，应该采取相应的修补和处理措施，以确保焊接接头的质量和安全性。
总的来说，压力管道焊接标准的制定和执行，对于保障压力管道系统的安全运行和工作环境的安全性起着至关重要的作用。
只有严格执行标准要求，严格控制焊接质量，才能有效地预防管道泄漏、爆炸等事故的发生，确保人员和设备的安全。
综上所述，压力管道焊接标准是管道工程中的重要环节，需要严格遵守和执行。
只有确保焊接质量和安全性，才能保障管道系统的正常运行和工作环境的安全。
希望相关从业人员能够严格遵守标准要求，确保压力管道系统的安全运行。
压力管道焊接工艺规程1 合用范围本规程合用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 重要编制依据2.1 GB50236-2023《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2023《压力管道规范-工业管道》；2.3 SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2023《工业金属管道工程施工及验收规范》；2.5 CJJ28-2023《城市供热管网工程施工及验收规范》；2.6 CJJ33-2023 《城乡燃气输配工程施工及验收规范》；2.7 GB/T5117-2023 《碳钢焊条》；2.8 GB/T5118-2023 《热强钢焊条》；2.9 GB/T983-2023 《不锈钢焊条》；2.10 YB/T5092-2023《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文献。
3 施工准备3.1 技术准备3.1.1 3.2 对材料的规定3.4 焊接人员3.4.2 3.5 施焊环境4.1 压力管道焊接施工流程图（见图1 ）图1 焊 接 施 工 流 程 图 4.2 焊前准备及接头组对4.2.1 4.2.2 b ）异种钢管子焊接时, 焊条或焊丝的选用一般应符合下列规定: 表1 常用钢号推荐选用的焊接材料焊前准备焊机性能确认 焊口组对质量评估正式施焊 焊接检查焊缝无损探伤结果评估焊后热解决硬度测试水压实验焊接坡口制备及清理 焊条烘干及焊丝清理焊缝外观检查是表2 不同钢号相焊推荐选用的焊接材料表3 常用钢号分类分组4.2.4 a）按SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》分为SHA级的压力管道、中高合金钢及不锈钢管道的坡口应采用机械方法加工。
b）其他管道坡口宜采用机械方法加工, 当采用热加工方法时, 切割后必须去除影响焊接质量的表面层。
压力管道焊接工艺规程1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。
2 主要编制依据2.1 GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2011《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2010《工业金属管道工程施工及验收规范》；2.5 CJJ28-2014《城市供热管网工程施工及验收规范》；2.6 CJJ33-2005 《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-2012 《碳钢焊条》；2.8 GB/T5118-2012 《热强钢焊条》；2.9 GB/T983-2012 《不锈钢焊条》；2.10 YB/T5092-2005《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。
3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。
压力管道设计说明书设计题目:压力管道焊接工艺设计设计参数:2.1工作压力：5MPa2.2工作温度：-10~80摄氏度2.3外形：圆柱体2.4工质：原油2.5材料：L245管线钢设计要求：3.1压力管道结构受力分析3.2强度计算，确定最小壁厚3.3焊接工艺分析3.4编写焊接工艺卡3.5.编写热处理工艺卡3.6绘制焊接工艺草图一、总体概述长输管道作为铁路、公路、海运、民用航空和长输管道五大运输行业之一，其输送介质除常见的石油、天然气外，还有工业用气体如氧气、二氧化碳、乙烯、液氧等介质。
大部分输送介质管道在国内均有成功建设和运行业绩。
近几年，我国管道建设发展非常迅速。
在管线的建设施工中，环焊缝焊接方法从传统的手工焊、管道下向手工焊、半自动下向焊到现在的全自动焊，管线的钢级从Q235、16Mn、L290（X42 ）、L360（X52 ）、L415（X60）、L450（X65）和L485（X70）提高到目前的L550（X80），直径从200mm增加到1219 mm,水管线直径已超过2000 mm，壁厚从6 mm增加到30 mm，输送压力从4MPa增加到15MPa。
从广义上理解，压力管道是指所有承受内压或外压的管道，无论其管内介质如何。
压力管道是管道中的一部分，管道是用以输送、分配、混合、分离、排放、计量、控制和制止流体流动的，由管子、管件、法兰、螺栓连接、垫片、阀门、其他组成件或受压部件和支承件组成的装配总成。
压力管道具有以下特点：（1）、压力管道是一个系统，相互关联相互影响，牵一发而动全身。
（2）、压力管道长径比很大，极易失稳，受力情况比压力容器更复杂。
压力管道内流体流动状态复杂，缓冲余地小，工作条件变化频率比压力容器高（如高温、高压、低温、低压、位移变形、风、雪、地震等都有可能影响压力管道受力情况）。
（3））管道组成件和管道支承件的种类繁多，各种材料各有特点和具体技术要求，材料选用复杂。
（4）、管道上的可能泄漏点多于压力容器，仅一个阀门通常就有五处。
压力管道与法兰焊接工艺规程1.总则；为加强的焊接质量，防止法兰变型，管道漏油。
给公司造成经济损失，管道的焊接必须采用手工电弧焊。
2.焊前准备2.1坡口加工后应进行外观检查，其表面不得与裂纹、夹层等缺陷。
2.2焊接接头组对前，应用手工或机械方法清理内外表面，在坡口两侧20mm范围不得有油漆、毛刺、锈斑、氧化皮及其他对焊接过程有害的杂物。
3.焊接管道对接头焊接形式见图1管道与对焊法兰如图a，钢管与法兰颈部对焊管道与平焊法兰如图3.0.2，钢管外径插入法兰内径焊接3.1定位焊应与正式焊接工艺相同，其焊缝长度宜为10~15mm，高宜为2~4mm，且不超过壁厚的2/3.3.2不得在焊件表面引弧或试验电流，焊件表面不得有电弧擦伤等缺陷。
3.3定位焊的焊缝不得有裂纹及其它缺陷，若发现缺陷应及时清除，定位焊焊道的两端应修磨成缓坡形。
3.4在保证焊透及熔合良好的条件下，应选用小的焊接参数，采用短弧、多层多焊道，层间温度控制在60℃以下。
3.5有耐腐蚀性要求的双面焊焊缝，与介质接触的一侧应最后焊接。
3.6采用手工电弧焊打底但施焊者必须具备相应焊工合格项目，其焊接工艺参数见下表：3.7在焊接中应确保起弧与收弧的质量，收弧时应将弧坑填满，多层焊的层间接头应相互错开。
3.8为防止焊接法兰盘的变型，法兰盘和管道打底焊接时应分为三段焊接应小电流焊接。
第二遍时电流可适应调大，电流参数见上表。
3.9焊接完毕后，应及时将焊缝表面的熔渣及附近的飞溅物清理干净，并检查焊口质量。
4.要求质检检收4.1焊口要求外观平整。
4.2法兰盘焊完后不得变型超过0.15-0.30mm。
不合格作废，根据法兰和管道粗细进行处理【主任和操作员】焊接电流的选择主要根据焊条直径选择电流，焊接电流选择注：立、仰、横焊电流应比平焊小10%左右。
焊角焊缝时，电流要稍大些。
打底焊时，特别是焊接单面焊双面成形焊道时，使用的焊接电流要小；填充焊时，通常用较大的焊接电流；盖面焊时，为防止咬边和获得较美观的焊缝，使用的电流稍小些。
压力管道焊接施工工艺标准酒店群工程部2014年3月目录一、不锈钢焊接工艺标准 (3)1、施工准备 (3)2、焊接操作要点 (4)3、质量标准 (10)二、碳钢焊接工艺标准 (11)1、施工准备 (11)2、焊接操作要点 (12)3、质量标准 (16)一、不锈钢焊接工艺标准1、施工准备1.1材料要求：1.1.1 施工现场必须配有符合要求的固定焊条库或流动焊条库。
1.1.2焊材必须具有质量证明书或材质合格证，焊材的保管、烘干、发放、回收严格按《压力管道质保手册》中有关规定执行，焊条的烘干工艺按生产厂家说明书提供的参数进行，如无则按以下参数进行烘干：1.1.3焊丝使用前，必须去除表面的油脂、锈等杂物。
1.1.4保温材料性能必须符合预热及其热处理要求。
1.2 机具要求：1.2.1 焊机为直流焊机，焊机完好、性能可靠、双表指示灵敏且在校准周期内。
1.2.2 预热及热处理的设备完好，性能可靠，检测仪表在校准周期内。
1.2.3 焊工所用的焊条保温筒，刨锤、钢丝刷齐全。
1.3 作业条件1.3.1 人员资格:焊工必须持有相必须施焊对象的合格证。
1.3.2环境条件：施焊前必须确认环境符合下列要求：1）风速：焊条电弧焊小于8m／S；氩弧焊小于2m/S2）相对湿度：相对湿度小于90%3）坏境温度：当环境温度小于0℃时，对不预热的管道焊接前必须在始焊处预热15℃以上，当环境温度低于-20℃时，必须采取保暖措施。
当坏境条件不符合上述要求时，必须采取挡风、防雨等有效保护措施。
2、焊接操作要点2.1焊接坡口形式及对口要求见：QDICC/QB126-2002。
2.2组对时质量要求：内壁整齐，其错口量不超过下列规定：SHA级管道小于O.5mm；SHB级管道不超过1mm；其它管道小于 1.5mm。
组对前必须打磨坡口及两侧各20mm范围内油污、铁锈等，直至露出金属光泽，且于焊前在坡口两侧100mm范围内必须涂上防飞溅涂料。
2.3焊接方法：1）管径小于等于DN50或壁厚小于4mm的对接焊缝采用氩弧焊进行焊接；2）管径大于DN50的管道采用氩弧焊打底，焊条电弧焊盖面。
压力管道焊工操作规程第一章总则第一条为了保障压力管道焊接工作的质量和安全，规范压力管道焊工的操作行为，提高焊工的技术水平和操作素质，制定本操作规程。
第二条本操作规程适用于压力管道焊工的操作行为和相关工作。
第三条焊工必须具备焊接基础知识和操作技能，遵守国家标准和相关规定，保证焊接质量和安全。
第四条任何单位和个人都应该严格执行本操作规程，对于违反规程的行为要及时进行整改和处罚。
第二章焊接前的准备工作第一条焊接工作前，必须检查工作场所的环境是否安全，焊机和焊接设备是否正常运行。
第二条焊工必须佩戴相关的劳动防护用品，包括防护眼镜、焊接手套、防护鞋等。
第三条焊接工作前必须对焊接材料进行检查，包括焊条的颜色、规格和质量等。
第四条对于焊接工作面的检查，必须确保焊接接头的平整度和沟槽的清洁度。
第三章焊接操作要求第一条在焊接过程中，必须按照焊接工艺规程和相关标准操作，确保焊缝的质量和安全。
第二条在焊接过程中，必须保持焊接电流和电压的稳定，避免产生电弧过大或者电弧不稳定的情况。
第三条在焊接过程中，必须保持焊条和焊缝的一定角度，避免产生焊渣和其他污染物。
第四条在焊接过程中，必须保持焊接速度的稳定，避免产生焊接过快或者过慢的情况。
第四章焊接结束后的处理第一条在焊接结束后，必须对焊缝进行检查，确保焊接质量达到要求。
第二条在焊接结束后，焊工必须对焊接设备进行清洗和维护，确保设备的正常运行。
第三条在焊接结束后，焊工必须对焊接过程中产生的废料进行清理和处理，保持工作环境的整洁。
第四条在焊接结束后，焊工必须做好焊接过程的记录和验收，确保焊接工作的纪实性和可追溯性。
第五章工作安全要求第一条焊工必须遵守相关的安全规定，包括使用安全阀和压力表等安全设备，确保工作的安全进行。
第二条焊工必须熟悉相关的安全操作流程，包括紧急停机、急停按钮的使用等。
第三条焊工必须具备紧急救援和自救能力，确保在事故发生时能够及时处置和脱险。
第六章违章处罚第一条对于违反操作规程的焊工，将视情节轻重给予相应的处罚，包括警告、罚款等。
压力管道焊接通用规程集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#压力管道焊接通用规程1 目的与适用范围为加强压力管道施工过程的管理，保证工程质量，制定本规程。
本规程适应于GB1、GB2、GC2级压力管道焊接施工及管理。
2 术语压力管道焊接施工方法：手工电弧焊、手工钨极氩弧焊、手工钨极氩弧焊打底加手工电弧焊盖面组合法。
压力管道施焊方法为单面焊双面成形。
压力管道施焊位置：水平滚动、水平固定、垂直固定对接焊。
压力管道对接焊管道坡口：采用“U”型或“V”型坡口。
3 总则现场施焊的焊工，必须持有“特种设备焊接作业资格证"，并在有效期内才能进行焊接工作。
在施焊前应进行该项工程的焊接模拟试验和工艺评定，确定合理的焊接参数，并有相应的焊接工艺评定指导书。
焊接材料的选用应符合设计文件的规定，材料必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。
焊条应符合现行国家标准：《碳钢焊条》GB5117《低合金钢焊条》GB5118《低温钢焊条》JB2385《不锈钢焊条》GB983《堆焊焊条》GB984《铝及铝合金焊条》GB3669《铜及铜合金焊条》GB3670《镍及镍合金焊条》GB/T13814焊丝应符合以下国家标准：《焊接用焊丝》GBl300《焊接用不锈钢丝》GB4242《铝及铝合金焊丝》GBl0858《钛及钛合金焊丝》GB3623《铜及铜合金焊丝》GB9460《焊接用高温合金冷拉丝》GB8110《二氧化碳气体保护焊用焊丝》GB3623同种钢材焊接时，焊条(焊丝)的选用，应符合下列要求：焊丝的金属性能和化学成份与基本金属相当。
工艺性能良好。
异种钢材焊接时，焊条(焊丝)选用应考虑扩裂性和碳扩散等因素，一般应符合下列要求：两侧钢材均非奥氏体不锈钢时，可选用成份与合金含量低的一侧相配或介于两者之间的焊条(焊丝)。
两侧钢材之一为奥氏体不锈钢时，可选用含镍量较高的不锈钢焊条(焊丝)。
