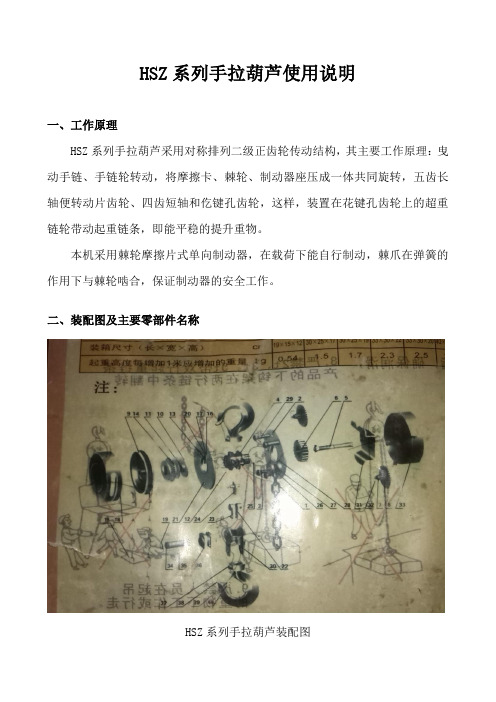

HSZ系列手拉葫芦使用说明一、工作原理HSZ系列手拉葫芦采用对称排列二级正齿轮传动结构，其主要工作原理：曳动手链、手链轮转动，将摩擦卡、棘轮、制动器座压成一体共同旋转，五齿长轴便转动片齿轮、四齿短轴和仡键孔齿轮，这样，装置在花键孔齿轮上的超重链轮带动起重链条，即能平稳的提升重物。
本机采用棘轮摩擦片式单向制动器，在载荷下能自行制动，棘爪在弹簧的作用下与棘轮啮合，保证制动器的安全工作。
二、装配图及主要零部件名称HSZ系列手拉葫芦装配图HSZ系列手拉葫芦主要零部件名称：三、性能参数表四、使用规则1、禁止用两台及两台以上葫芦同时吊一重物。
2、不得吊挂超过规定起重量的重物。
3、严禁重物吊在吊钩的尖端和用起重链条困扎重物。
4、重物升、降不得超过上下行程的极限。
5、不可斜拉重物和横向牵引。
6、起重链条环间应加油脂，确保润滑，链条扭结时禁止使用。
7、发现手拉力大于正常拉力时，应立即停止使用进行检查，不可猛拉，更不能增人硬拉。
8、严禁2t、3t、5t带双行起重链条产品的下钩架在两行链条中翻转。
9、严禁人员在起吊的重物下工作或行走。
五、维护方法1、使用完毕后应将葫芦清理干净并涂上防锈油脂，存放在干燥的地方。
2、维护和检修应由熟悉葫芦机构者进行，防止不动本机性能原理者随意拆装。
3、齿轮的安装应使两只片制成的“O”字标记安装在同一直线上。
4、安装制动装置部分时，注意棘轮槽与棘爪爪部啮合良好，弹簧和棘爪应灵活可靠。
顺时针旋转手链轮，应将棘轮，摩擦片压紧在制动器座位上，逆时针旋转手链轮，棘轮与摩擦片间应留有空隙。
5、葫芦经过清洗检修，应进行空载和重载试验，确认工作正常，制动可靠时，才能交付使用。
6、制动器的摩擦表面必须保持干净，制动器部分应当经常检查，防止制动失灵，发生重物自坠现象。
手扳葫芦手扳葫芦又称钢丝绳手扳滑车（图14-17），在结构吊装中常作收紧缆风和升降吊篮之用。
图14-17 手扳葫芦1-挂钩；2-吊钩；3-钢丝绳；4-夹钳装置；5-手柄手扳葫芦的技术规格见表14-20。
手扳葫芦技术规格表14-20型号SB1~1.5 69-3 YQ-3起重量(t) 1.5 3 3 手柄往复一次空载55~65 35~40 25~30 钢丝绳行程(mm) 重载45~50 25~40手扳力(kN) 0.43 0.41 0.45钢丝绳规格φ9(7×7) φ13.5 φ15.5(6×19) 长度(m) 20 15 10外形尺寸(mm) 长407 516 495 宽202 258 260 高132 163 165机体重量(kg) 9 14 16千斤顶千斤顶在结构吊装中，用于校正构件的安装偏差和矫正构件的变形，又可以顶升和提升大跨度屋盖等。
常用千斤顶有QL型螺旋式千斤顶和QY型液压千斤顶。
这两种千斤顶的技术规格见表14-21、表14-22。
使用千斤顶应注意以下几点：（1）千斤顶使用前应拆洗干净，并检查各部件是否灵活、有无损伤；液压千斤顶的阀门、活塞、皮碗是否良好，油液是否干净。
（2）使用千斤顶时，应放在平整坚实的地面上。
如松软地面，应铺设垫板。
物件的被顶点应选择坚实的平面部位，还需加垫木板，以免损坏物件。
QL型螺旋千斤顶技术规格（JB 2592-91）表14-21注：型号QL—普通螺旋千斤顶，G—高型，L—低型。
QY型油压千斤顶技术规格（JB 2104-91）表14-22注：1．型号QYL—立式油压千斤顶，QW—立卧两用千斤顶，G—高型，D—低型；2．起升进程为油泵工作10次的活塞上升量。
（3）应严格按照千斤顶的额定起重量使用。
每次顶升高度不得超过活塞上的标志。
如无标志，每次顶升高度不得超过螺杆丝扣或活塞总高的3/4，以免将螺杆或活塞全部升起而损坏千斤顶。
（4）顶升时，先将物件稍微顶起一点后暂停，检查千斤顶、地面、垫木和物件等情况是否良好，如发现千斤顶偏斜和垫木不稳等不良情况，必须进行处理后才能继续工作。
手动葫芦吊机原理手拉葫芦是一种使用简单，携带方便的手动起重机械，也称倒链，链条葫芦等名字，它适用于小型设备物品的短距离吊装，起重量一般在10吨，起吊高度一般在6米，而且还非常的省力，价格便宜，广泛适用于工厂，矿工，建筑等领域用作安装机械，吊装设备，特别是在无电源，空间狭窄的地方作业具有明显的优势。
手拉葫芦分类手拉葫芦被细分成了很多种类，常见的按材质被分为合金钢，不锈钢，防爆，铝合金手拉葫芦。
按外形被分为圆形，三角型，方形，迷你型手拉葫芦。
手拉葫芦结构手拉葫芦虽然看起来体型小巧，但它是由70多个部件组成，主要是由链轮，手拉链，传动齿轮，起重链条以及上下吊钩等几个大部件组成，传动方式一般为齿轮式传动，这也是现在最广泛的传动方式，由起重链轮传动，与下吊钩相连接的是起重链条，传递人力拽引动力的是手链条，下吊钩用于吊挂货物。
手拉葫芦工作原理手拉葫芦就是升级版的滑轮，完全继承了滑轮的优点，手拉葫芦省力就是利用力学原理，通过人力驱动手拉链条从而产生牵引力，利用齿轮传动方式，小齿轮带动大齿轮，将放大的力矩传递出来，以便带动起重链条完成对重物的起吊提升。
手拉葫芦向上提升货物时，向下拉动手链使手链轮作顺时针方向转动，手链轮转动，将摩擦片棘轮，制动器压成一体共同旋转，于是手链轮带动各传动齿轮传动，使起重链轮带动链条让货物平稳的提升，采用棘轮摩擦片式单向制动器，在载荷下能自动制动，棘爪在弹簧的作用下与齿轮咬合，保证货物停留在空中任何位置不会自行下坠。
下降时，向下拉动另一根手链条，使手链轮作逆时针转动，这时齿爪放开棘轮，在下吊钩等自重的作用下，可平稳的下降，在手链条停止拉动时，制动器立即恢复制动功能，使货物能在任意位置停住。
手拉葫芦铁链的制造手拉葫芦的主要部件是用合金钢材料制造，起重链条是手拉葫芦最重要和关键部件之一，材料采用合金钢，根据吨位不同，链条的规格也不同，1吨的链条直径为6毫米，3吨的链条直径为8毫米，了解一下链条是怎么制造出来的。
手拉葫芦：日本进口手拉葫芦，其设计先进，制造工艺合理，性能优异，为国内外市场高档起重葫芦产品之一。
具有外形美观，体积小，使用安全可靠，整机强度优；传动效率高，手拉轻巧，手拉链手感好，大大减轻操作者的劳动强度等优点。
特点：本产品主要机件选用优质钢材制造，在设计与使用性能上具有以下特点：安全可靠，经久耐用性能好、维修简便体积小、重量轻、携带方便手扳力小、效率高结构先进、外观美观HS 系列手拉葫芦用途：HS 系列手拉葫芦是一种使用简易、携带方便的手动起重机械，适用于工厂、矿山、建筑工地、农业生产以及码头、船坞、仓库等用作安装机器、起吊货物和装卸车辆，尤其对于露天及无电源作业，更有其重要之功用。
HS 系列手拉葫芦可与各种手动单轨行车配套使用组成手动起重运输小车，适用于单轨架空运输，手动单梁桥式起重机和悬臂式起重机上。
手拉葫芦是一种使用简易、携带方便的手动起重机械，适用于工厂、矿山、建筑工地、农业生产以及码头、船坞、仓库等用作安装机器、起吊货物和装卸车辆，尤其对于露天及无电源作业，更有其重要之功用。
手拉葫芦可与各种手动单轨行车配套使用组成手动起重运输小车，适用于单轨架空运输，手动单梁桥式起重机和悬臂式起重机上。
特点：HS 系列手拉葫芦在结构设计与使用性能上具有五大特点：使用安全可靠，维护简单。
机械效率高，收链拉力小。
自重较轻，便于携带。
外形美观，尺寸较小。
经久耐用。
结构：HS 系列手拉葫芦采用对称排列二级正齿轮传动结构。
使用规则：严禁超载使用。
严禁用人力以外的其他动力操作。
在使用前须确认机件完好无损，传动部分及起重链条润滑良好，空转情况正常。
起吊前检查上下吊钩是否挂牢。
严禁重物吊在尖端等错误操作。
起重链条应垂直悬挂，不得有错扭的链环，双行链的下吊钩架不得翻转。
操作者应站在与手链轮同一平面内拽动手链条，使手链轮沿顺时针方向旋转，即可使重物上升；反向拽动手链条，中午即可缓缓下降。
在起吊重物时，严禁人员在重物下做任何工作或行走，以免发生人身事故。
在起吊过程中，无论重物上升或下降，拽动手链条时，用力应均匀和缓，不要用力过猛，以免手链条跳动或卡环。
操作者如发现手拉力大于正常拉力时，应立即停止使用。
维护方法：使用完毕应将葫芦清理干净并涂上防锈油脂，存放在干燥地方。
维护和检修应由较熟悉葫芦机构者进行，防止不懂本机性能原理者随意拆装。
葫芦经过清洗维修，应进行空载试验，确认工作正常，制动可靠时，才能交付使用。
制动器的摩擦表面必须保持干净。
制动器部分应经常检查，防止制动失灵，发生中物自坠现象。
HSZ-80A型系列手拉葫芦用途及特点：HSZ-80A 型系列手拉葫芦是我厂最新推出的、设计先进、质量可靠、使用性能优越的新一代产品。
它具有HSZ-80系列手拉葫芦的优良性能，并突破了传统的圆形结构，采用了等边三角弧形，使产品造型更加新颖美观，符合当代潮流。
HSZ-80A型系列手拉葫芦广泛用于工厂、矿工、码头、仓库、建筑工地、农业生产等各个领域，用以升降货物和吊装设备，尤其是在无电源或场地狭小的情况下作业，更显示出优越性。
该系列手拉葫芦可与单轨行车配套使用组成起重运输小车，用于单轨架空运输，或用于手动单梁起重机和悬臂式起重机上。
HSZ-80A 型系列手拉葫芦是依据《ZBJ-89》标准设计制造的，主要零部件和整机性能均经严格的检查和测试，产品的可靠度大大提高，保证使用安全。
相关文章天津宏森特讲述不锈钢手拉葫芦零天津宏森特讲述不锈钢手拉葫芦零件的更换原则如下：1、零件...环链电动葫芦0.08 - 5吨的DC-Pro系列随着DC-PRO的环链电动葫芦，我们满足了自己的高标准的质量和创...电动葫芦金属结构需要报废的情况电动葫芦上面有的地方都有一些金属结构，我们一般用的东西啊...详细介绍电动葫芦在中国的发展历天津宏森特详细介绍电动葫芦在中国的发展历程如下：国产电动...天津宏森特讲述手拉葫芦装配工作天津宏森特讲述手拉葫芦装配工作的要求如下：1、手拉葫芦装...手拉葫芦可以多台群吊使用手动葫芦是通过人力曳引链和链轮驱动，最后经星轮或有槽链卷...使用千斤顶时一定要事先阅读使用说明，而且要注意以下问题：1、使用前必须检查各部是否正常。
2、使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨位超过规定时，油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时，需先向泵中加入应为经充分过滤后的N32#液压油才能工作。
4、电动泵请参照电动泵使用说明书。
5、重物重心要选择适中，合理选择电动千斤顶的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。
6、电动千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将电动千斤顶作为支撑物使用。
如需长时间支撑重物请选用YZL自锁式千斤顶7、除应正确安放超高压千斤顶外，应使用多顶分流阀，且每台电动千斤顶的负荷应均衡，注意保持起升速度同步。
还必须考虑因重量不匀地面可能下陷的情况，防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。
欲使活塞杆下降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷，活塞杆即逐渐下降。
否则下降速度过快将产生危险。
9、本LH液压千斤顶油压回缩，起重完后，即可快速取出，但不可用连接的软管来拉动LH液压千斤顶.10、用户使用时千万不要超过额定行程,以免损坏电动千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
12、不适宜在有酸碱，腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养LH液压千斤顶广泛使用在电力维护，桥梁维修，重物顶升，静力压桩，基础沉降，桥梁及船舶修造，特别在公路铁路建设当中及机械校调、设备拆卸等方面。
使用千斤顶时一定要事先阅读使用说明，而且要注意以下问题：使用千斤顶时一定要事先阅读使用说明，而且要注意以下问题：1、使用前必须检查各部是否正常。
2、使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨位超过规定时，油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时，需先向泵中加入应为经充分过滤后的N32#液压油才能工作。
4、电动泵请参照电动泵使用说明书。
5、重物重心要选择适中，合理选择电动千斤顶的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。
6、电动千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将电动千斤顶作为支撑物使用。
如需长时间支撑重物请选用YZL自锁式千斤顶7、除应正确安放超高压千斤顶外，应使用多顶分流阀，且每台电动千斤顶的负荷应均衡，注意保持起升速度同步。
还必须考虑因重量不匀地面可能下陷的情况，防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。
欲使活塞杆下降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷，活塞杆即逐渐下降。
否则下降速度过快将产生危险。
9、本LH液压千斤顶油压回缩，起重完后，即可快速取出，但不可用连接的软管来拉动LH液压千斤顶.10、用户使用时千万不要超过额定行程,以免损坏电动千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
13、不适宜在有酸碱，腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养LH液压千斤顶广泛使用在电力维护，桥梁维修，重物顶升，静力压桩，基础沉降，桥梁及船舶修造，特别在公路铁路建设当中及机械校调、设备拆卸等方面。
使用千斤顶时一定要事先阅读使用说明，而且要注意以下问题：1、使用前必须检查各部是否正常。
2、使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨位超过规定时，油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时，需先向泵中加入应为经充分过滤后的N32#液压油才能工作。
4、电动泵请参照电动泵使用说明书。
5、重物重心要选择适中，合理选择电动千斤顶的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。
6、电动千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将电动千斤顶作为支撑物使用。
如需长时间支撑重物请选用YZL自锁式千斤顶7、除应正确安放超高压千斤顶外，应使用多顶分流阀，且每台电动千斤顶的负荷应均衡，注意保持起升速度同步。
还必须考虑因重量不匀地面可能下陷的情况，防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。
欲使活塞杆下降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷，活塞杆即逐渐下降。
否则下降速度过快将产生危险。
9、本LH液压千斤顶油压回缩，起重完后，即可快速取出，但不可用连接的软管来拉动LH液压千斤顶.10、用户使用时千万不要超过额定行程,以免损坏电动千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
14、不适宜在有酸碱，腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养LH液压千斤顶广泛使用在电力维护，桥梁维修，重物顶升，静力压桩，基础沉降，桥梁及船舶修造，特别在公路铁路建设当中及机械校调、设备拆卸等方面。
使用千斤顶时一定要事先阅读使用说明，而且要注意以下问题：1、使用前必须检查各部是否正常。
2、使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨位超过规定时，油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时，需先向泵中加入应为经充分过滤后的N32#液压油才能工作。
4、电动泵请参照电动泵使用说明书。
5、重物重心要选择适中，合理选择电动千斤顶的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。
6、电动千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将电动千斤顶作为支撑物使用。
如需长时间支撑重物请选用YZL自锁式千斤顶7、除应正确安放超高压千斤顶外，应使用多顶分流阀，且每台电动千斤顶的负荷应均衡，注意保持起升速度同步。
还必须考虑因重量不匀地面可能下陷的情况，防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。
欲使活塞杆下降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷，活塞杆即逐渐下降。
否则下降速度过快将产生危险。
9、本LH液压千斤顶油压回缩，起重完后，即可快速取出，但不可用连接的软管来拉动LH液压千斤顶.10、用户使用时千万不要超过额定行程,以免损坏电动千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
15、不适宜在有酸碱，腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养LH液压千斤顶广泛使用在电力维护，桥梁维修，重物顶升，静力压桩，基础沉降，桥梁及船舶修造，特别在公路铁路建设当中及机械校调、设备拆卸等方面。
