隔离开关二次回路缺陷查找与改进

继电保护二次回路缺陷及故障处理对策【摘要】继电保护二次回路缺陷是电力系统中常见的问题，可能由于接线不当、设备老化、环境恶劣等原因引起。

针对这一问题，我们可以采取一些故障处理对策，如及时排查故障点、修复故障设备等。

预防措施也很关键，包括定期检查设备、加强维护等。

如果二次回路出现缺陷，不仅会影响电力系统的正常运行，还可能造成严重的危害。

在处理故障时需注意事项，如避免带电作业、确保人身安全等。

继电保护二次回路缺陷及故障处理对策是保障电力系统安全稳定运行的重要环节，在实践中需要不断加强和完善。

【关键词】继电保护、二次回路、缺陷、故障处理、对策、原因、预防、影响、危害、注意事项、总结1. 引言1.1 继电保护二次回路缺陷及故障处理对策继电保护二次回路是电力系统中至关重要的一部分，它起着保护电气设备和维护电力系统安全稳定运行的重要作用。

继电保护二次回路也存在着一些缺陷，可能会导致系统发生故障。

及时发现并处理这些缺陷，对于保证电力系统的安全运行至关重要。

继电保护二次回路缺陷的原因可能包括接线错误、设备老化、绝缘击穿等。

为了有效应对这些问题，需要采取相应的处理对策。

对于不同类型的缺陷，可能需要采取不同的处理方法，如更换受损的设备、修复接线错误等。

除了及时处理继电保护二次回路缺陷外，更重要的是需要预防这些缺陷的发生。

建立健全的继电保护二次回路维护管理制度、定期检查设备运行情况、加强维护保养都是有效的预防措施。

继电保护二次回路缺陷如果不能及时处理，可能会造成严重的影响和危害，如导致电力系统故障、设备损坏甚至人员伤亡。

对于这些缺陷必须高度重视，并采取有效措施进行处理。

在处理继电保护二次回路故障时，需要注意一些细节，如确保操作人员有足够的经验和技术能力、遵循操作规程、做好安全防护等措施。

2. 正文2.1 一、继电保护二次回路缺陷的原因继电保护二次回路中的连接线路存在接触不良或者腐蚀的情况。

这样的情况会导致信号传输不畅，影响到继电保护系统的正常工作。

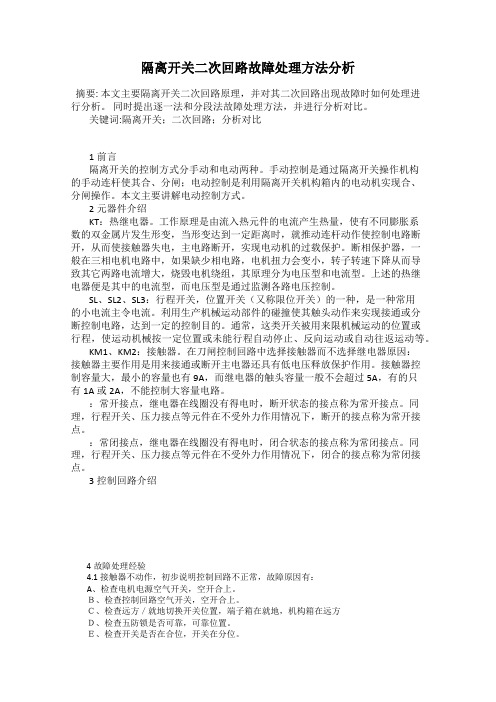

隔离开关二次回路故障处理方法分析摘要: 本文主要隔离开关二次回路原理，并对其二次回路出现故障时如何处理进行分析。

同时提出逐一法和分段法故障处理方法，并进行分析对比。

关键词:隔离开关；二次回路；分析对比1前言隔离开关的控制方式分手动和电动两种。

手动控制是通过隔离开关操作机构的手动连杆使其合、分闸；电动控制是利用隔离开关机构箱内的电动机实现合、分闸操作。

本文主要讲解电动控制方式。

2元器件介绍KT：热继电器。

工作原理是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。

断相保护器，一般在三相电机电路中，如果缺少相电路，电机扭力会变小，转子转速下降从而导致其它两路电流增大，烧毁电机绕组，其原理分为电压型和电流型。

上述的热继电器便是其中的电流型，而电压型是通过监测各路电压控制。

SL、SL2、SL3：行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电流。

利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。

通常，这类开关被用来限机械运动的位置或行程，使运动机械按一定位置或未能行程自动停止、反向运动或自动往返运动等。

KM1、KM2：接触器。

在刀闸控制回路中选择接触器而不选择继电器原因：接触器主要作用是用来接通或断开主电器还具有低电压释放保护作用。

接触器控制容量大，最小的容量也有9A，而继电器的触头容量一般不会超过5A，有的只有1A或2A，不能控制大容量电路。

：常开接点，继电器在线圈没有得电时，断开状态的接点称为常开接点。

同理，行程开关、压力接点等元件在不受外力作用情况下，断开的接点称为常开接点。

：常闭接点，继电器在线圈没有得电时，闭合状态的接点称为常闭接点。

同理，行程开关、压力接点等元件在不受外力作用情况下，闭合的接点称为常闭接点。

3控制回路介绍4故障处理经验4.1接触器不动作，初步说明控制回路不正常，故障原因有：A、检查电机电源空气开关，空开合上。

继电保护二次回路缺陷及故障处理对策继电保护二次回路的正常运行是保证电力系统运行安全的关键因素之一。

但由于二次回路本身所处的工作环境及器件材质等客观原因，可能会出现各种缺陷和故障，给电力系统的正常运行带来威胁。

因此，对于继电保护二次回路缺陷和故障的及时发现和处理具有极其重要的意义。

1.接线松动在二次回路接线端子处，由于松动而导致对继电器保护的影响，这种情况比较常见。

一旦发现松动，应及时处理。

2.接触不良由于工作环境的原因，二次回路接触端子或插头可能会出现氧化、锈蚀等问题，引起接触不良，影响继电保护的正常运行。

对于这种情况，需定期检查和清洗。

3.电缆破损二次回路电缆处于复杂的工作环境中，可能会受到机械撞击等因素的影响，导致电缆破损，从而造成继电保护的失效。

为了防止这种情况的发生，需要定期检查电缆的密封、接头等位置，及时更换损坏的电缆。

4.二次回路开路二次回路开路是导致继电保护失效的主要因素之一。

这种情况可能是由于二次回路线路内部的电阻变化等因素造成的。

在检查时，需要使用万用表等工具进行逐个检测，及时归纳、处理。

二、故障处理对策1.及时发现故障在进行定期维护和检查时，应及时发现二次回路的缺陷和故障，对于发现的异常情况，要及时报告，针对异常情况进行跟踪、排除。

2.配备备用设备为了保证电力系统的正常运行，应该在二次回路的设计阶段就考虑到配备备用设备的问题，以应对突发故障的发生。

并且，在安排维护保养时，也需要注意备件的及时更换。

3.进行专业性检测针对较为复杂的二次回路故障，需要进行专业性的检测和处理。

因此，在使用特殊工具和设备的情况下，可以对故障点进行细致测量和分析，以保证及时发现问题的症结所在。

4.进行漏电检测在检查二次回路的过程中，需要进行漏电检测，以发现一些不易察觉的缺陷。

同时，还应该在变电站的设备运行和维护过程中，定期进行设备的漏电检测，以保证设备的可靠性和安全性。

5.加强维护管理要想保证继电保护二次回路的正常运行，需要加强维护管理。

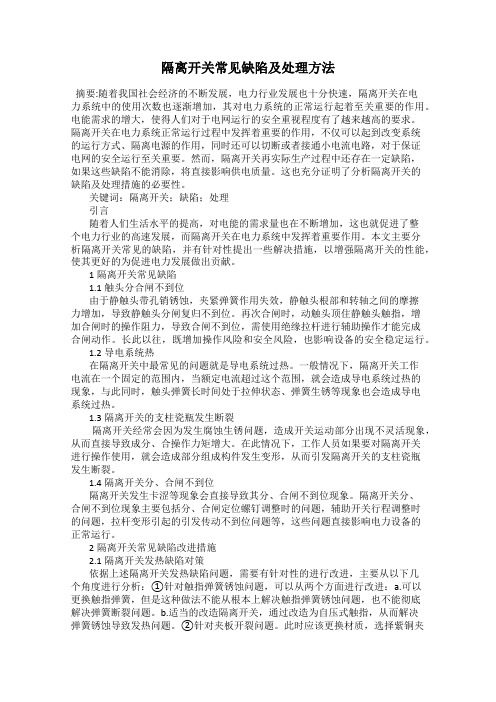

隔离开关常见缺陷及处理方法摘要:随着我国社会经济的不断发展，电力行业发展也十分快速，隔离开关在电力系统中的使用次数也逐渐增加，其对电力系统的正常运行起着至关重要的作用。

电能需求的增大，使得人们对于电网运行的安全重视程度有了越来越高的要求。

隔离开关在电力系统正常运行过程中发挥着重要的作用，不仅可以起到改变系统的运行方式、隔离电源的作用，同时还可以切断或者接通小电流电路，对于保证电网的安全运行至关重要。

然而，隔离开关再实际生产过程中还存在一定缺陷，如果这些缺陷不能消除，将直接影响供电质量。

这也充分证明了分析隔离开关的缺陷及处理措施的必要性。

关键词：隔离开关；缺陷；处理引言随着人们生活水平的提高，对电能的需求量也在不断增加，这也就促进了整个电力行业的高速发展，而隔离开关在电力系统中发挥着重要作用。

本文主要分析隔离开关常见的缺陷，并有针对性提出一些解决措施，以增强隔离开关的性能，使其更好的为促进电力发展做出贡献。

1隔离开关常见缺陷1.1触头分合闸不到位由于静触头带孔销锈蚀，夹紧弹簧作用失效，静触头根部和转轴之间的摩擦力增加，导致静触头分闸复归不到位。

再次合闸时，动触头顶住静触头触指，增加合闸时的操作阻力，导致合闸不到位，需使用绝缘拉杆进行辅助操作才能完成合闸动作。

长此以往，既增加操作风险和安全风险，也影响设备的安全稳定运行。

1.2导电系统热在隔离开关中最常见的问题就是导电系统过热。

一般情况下，隔离开关工作电流在一个固定的范围内，当额定电流超过这个范围，就会造成导电系统过热的现象，与此同时，触头弹簧长时间处于拉伸状态、弹簧生锈等现象也会造成导电系统过热。

1.3隔离开关的支柱瓷瓶发生断裂隔离开关经常会因为发生腐蚀生锈问题，造成开关运动部分出现不灵活现象，从而直接导致成分、合操作力矩增大。

在此情况下，工作人员如果要对隔离开关进行操作使用，就会造成部分组成构件发生变形，从而引发隔离开关的支柱瓷瓶发生断裂。

1.4隔离开关分、合闸不到位隔离开关发生卡涩等现象会直接导致其分、合闸不到位现象。

结合工作经验分析变电站二次回路存在的有关问题及改进措施摘要：变电站二次回路是电气系统中的一个重要组成部分。

二次回路发生故障，直接影响电气设备和电力系统的安全运行，甚至造成极其严重的后果。

文章结合笔者多年工作经验对变电站二次回路运行可靠性的改进措施谈了自己的看法，可供大家交流。

关键词：变电站；二次回路；运行；可靠性Abstract: the secondary circuit transformer substation of electrical systems is an important component. The secondary circuit fault, directly influence the electrical equipment and power system security, even cause serious consequences. Combining with the author years of work experience in the secondary circuit transformer substation operation reliability improvement measures about the opinions of his own, for we exchange.Keywords: substation; The secondary circuit; Operation; reliability0 前言变电站自动化自20世纪90年代以来一直是我国电力行业中的热点之一。

它既是电力建设的需要也是市场的需要，我国每年变电站的数量以3%--5%的速度增长，每年有千百座新建变电站投入运行；同时根据电网的要求，每年又有不少变电站进行技术改造，以提高自动化水平。

近几年来我国变电站自动化技术，无论从国外引进的、还是国内自行开发研制的系统，在技术和数量上都有显著的发展。

继电保护二次回路缺陷及故障解决分析摘要：电力系统结构在更加整体化的同时也越来越复杂，以至于随意位置的元件出现损坏都会对电力系统整体造成影响。

继电保护就是能够保护电路整体不易受到影响的重要装置。

在社会不断进步发展的同时我国电力系统智能化技术也得到了极大提升，与此同时，社会对电力系统的安全性能也提出了更为严格的要求标准，而这一现状的改变，也推动了机电保护技术的进步革新，其受到网络智能发展趋势的影响，朝着智能化的方向前行且技术逐渐趋于成熟，这于我国电网建设水平、电网安全性能的提升而言，意义重大。

关键词：继电保护；二次回路；故障解决引言电力系统中的继电保护二次回路，主要作用是监督、保护电力系统，维护系统安全，加强系统集成化，还可以减少系统在维护、管理等方面的成本。

与此同时，继电保护二次回路在温度系统方面也有一定优势。

然而二次回路经常出现一些缺陷与故障，威胁电力系统运行。

本文围绕继电保护二次回路缺陷与故障做出分析，提出解决对策，为电力系统可靠运行提供保障。

1继电保护二次回路继电保护一般是在电力系统发生短路一类非正常运行现状之后，构建继电保护动作数学模型，便可以对电气量变化做出判断，按照相关设备仪器采集到的数据保护电力系统，杜绝电力短路对其他支路造成干扰。

继电保护二次回路在电力系统中，涉及非故障系统正常运行的保护、非正常运行设备预警以及供配电系统协同配合等。

通过继电保护二次回路，有利于加强电力系统运行安全。

2变电站继电保护二次回路的风险类型相电压的影响。

在二次回路装置中，若其相电压出现偏移，对继电保护系统能否顺利运行有直接作用，一般主要包括下述几点内容：（1）在二次回路中电压值比正常电压值要高出许多时，其中的电路频率就会有出现误差的可能，所以没有办法准确把控继电保护系统与接地距离，如果掌控错误，二次回路装置中可能会留下许多安全隐患。

（2）若二次回路的相电压小于常规电压范围，那么继电保护系统就会出现抗阻接地点的情况，对判断继电器是否处于正常运行状态也会造成影响，导致许多问题可能会无法被及时发现，出现安全问题。

隔离开关二次回路故障处理方法探讨发布时间：2021-09-06T16:05:00.537Z 来源：《中国科技信息》2021年9月下作者：鞠卫东[导读] 目前在高压场所中对断路器机台设备的检修一般使用万用表对每个触点的通路检测及其导通性，电机以及磁性吸合线圈检测烦琐，无法标准判定其工作情况。

本研究产品可全自动检测断路器机台设备性能，其利用高集成电路系统模拟断路器主控机柜和高压触点自动检测各个线路的电性能特性。

国网烟台供电公司鞠卫东山东省烟台市 264000摘要：目前在高压场所中对断路器机台设备的检修一般使用万用表对每个触点的通路检测及其导通性，电机以及磁性吸合线圈检测烦琐，无法标准判定其工作情况。

本研究产品可全自动检测断路器机台设备性能，其利用高集成电路系统模拟断路器主控机柜和高压触点自动检测各个线路的电性能特性。

本研究产品充分简化了断路器停电检修时间以及提高检修效率和可靠性要求，在配合不同的断路器的航空头的情况下可多图纸多功能的扩展，高度集成检测模块并且方便携带。

关键词：隔离开关回路故障中图分类号： TM564.3 文献标识码：A引言随着经济技术的迅速发展，GIS组合电器的使用量每年都在增加。

GIS是由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线端组成的组合电器的简称。

GIS设备具有非常多优点，占地面积小，安装方便，维护简单，检修周期长等。

但对于户外GIS变电站，由于长期遭受日晒雨淋，导致一些设备的机构出现卡涩问题。

1隔离开关电操作机构箱常见故障1.1热继电器跳闸热继电器跳闸一般是电机过载运行造成内部热元件受热弯曲所致，出现过隧道潮湿导致电机刹车部位严重生锈、刹车烧坏以及刹车紧固力矩过紧而引起的跳闸。

当热继电器跳闸时，开关无法进行远方及就地电动操作。

1.2电机制动器故障电机制动器线圈本身制造工艺不达标、线圈匝间绝缘层老化、过电压、运行温度过高等原因造成匝间线圈短路烧断，导致电机制动器在接通电源时不动作。

继电保护二次回路缺陷及故障处理对策继电保护在电力系统运行中有着至关重要的作用。

然而，二次回路的缺陷和故障却常常给继电保护系统带来很大的挑战。

针对这一问题，我们需要采取一系列有效的处理对策。

一、二次回路缺陷二次回路的缺陷包括接线端子松动、导线腐蚀、绝缘老化等。

这些问题可能会导致继电保护系统无法正常工作，从而导致电网事故甚至停电。

针对这一问题，我们需要采取以下处理对策：1.定期检查二次回路，发现问题及时处理。

2.提高二次回路的质量，加强绝缘、固定等方面的处理。

3.加强培训，提高维护人员的技能和责任心。

二、故障处理对策1.故障定位一旦继电保护系统出现故障，需要通过故障定位来快速找出故障点。

可采用以下方法进行定位：（1）采用测试仪器对二次回路进行全面检测。

（2）检查继电保护记录器，分析故障现象及原因。

（3）根据电网负载分布和线路地理情况进行初步猜测。

2.故障排除一旦故障点确定，需要采取相应的措施进行排除：（1）对故障点进行更换或修理。

（2）对灵敏元件进行校准或更换。

（3）对系统进行调试和测试，确保故障彻底排除。

3.故障分析故障分析是非常重要的一步，通过深入分析，可以找出故障的原因，并从中总结经验，提高继电保护系统的可靠性和稳定性。

故障分析包括以下几个方面：（1）检查继电保护系统的设计和施工情况。

（2）分析继电保护系统的运行记录。

（3）对故障点进行详细的分析和测试，找出故障原因。

（4）总结分析结果，提出改进意见，完善继电保护系统。

总体来说，二次回路的缺陷和故障处理都需要采取科学的方法和技术手段，从而确保继电保护系统的正常运行和电力系统的安全稳定。

同时，还需要提高维护人员的素质和责任心，加强培训和技能提升，提高故障处理的效率和质量。

隔离开关二次回路故障处理方法探讨摘要：本文首先分析了隔离开关二次回路的常见故障，接着分析了隔离开关二次回路的故障处理方法。

希望能够为相关人员提供有益的参考和借鉴。

关键词：隔离开关；二次回路；故障处理方法引言：隔离开关是一种高压开关电器，其主要作用是保证高压设备检修时检修人员的安全，在需要检修的设备和其他带电部分形成一个明显的断开点，为检修人员提供足够大的绝缘间隔。

目前隔离开关和断路器是变电站中最常见的相互配合使用的设备。

由于受到设备条件、环境等各种因素的影响，容易导致隔离开关发生故障，严重影响倒闸操作效率，给电网的稳定运行和人身安全带来较大风险。

1隔离开关二次回路的常见故障1.1电源回路故障电源回路故障是隔离开关二次回路中最常见的故障类型，主要表现为静态故障和动态故障，静态故障指隔离开关控制回路的电源或者电动机回路的电源无电压或异常，主要是由于空开漏投入、空开故障或者上级电源消失造成。

动态故障是指隔离开关在电动操作过程中突然电源消失或异常，多数情况下是由于突发性空开的跳闸、上级电源消失或二次回路故障引起的。

1.2控制回路故障控制回路故障是隔离开关二次回路中最复杂的故障类型，往往是由于一种或几种原因同时引起，具有多样性和交叉性特点，目前比较常见的是控制回路断线或接触不良、隔离开关闭锁条件不满足、交直流回路短路、空开异常故障、二次元件损坏等原因引起，具有一定的复杂性和隐蔽性。

1.3电动机回路故障电动机回路故障是隔离开关二次回路中最简单的故障类型，发生电动机回路故障时，后台机会出现电动机故障告警的信号和光字牌，同时现场检查电动机回路的热耦继电器的动作标示也是电动机回路故障判断的重要依据，有利于运维人员及时判断和检查。

电动机回路故障通常是由于电动机空开故障、接触器触点接触不良、闭锁回路未接通和电动机缺相、过热、短路等原因引起的。

2隔离开关二次回路的故障处理方法2.1电压回路法电压回路法是根据隔离开关二次回路的组成，从电源回路出发，测量控制回路和电动机回路上各点的电压是否正常，判断故障的位置和类型。
